Formiko FHL-01林业机械铰接链接件

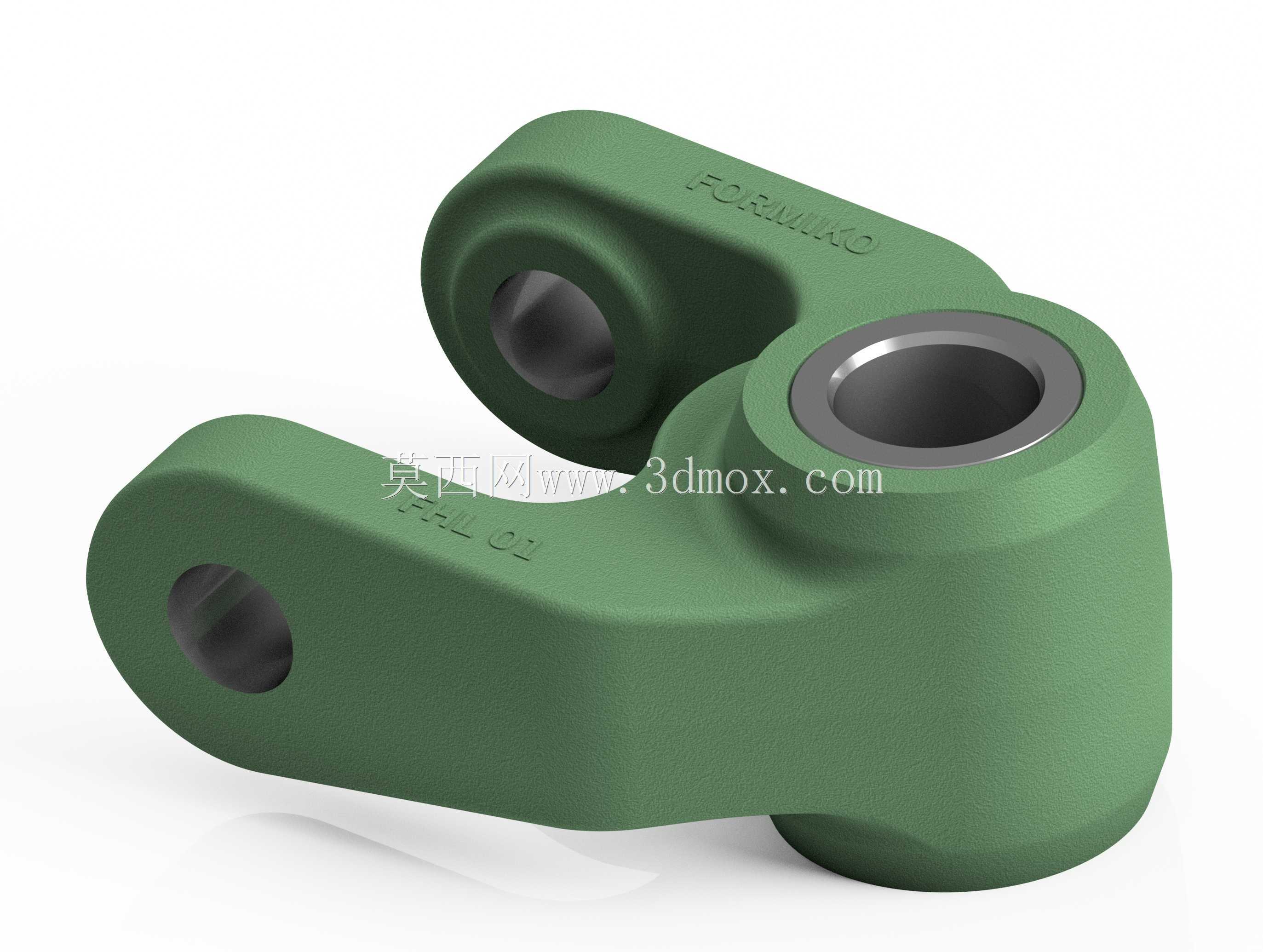

　　在林业采伐、集材作业的机械臂执行端，铰接链接件是承担载荷传递、动作换向的核心受力部件，这类部件长期在林区复杂地形、高载荷冲击、多粉尘潮湿的工况下运行，对结构强度、铰接间隙控制、安装适配性都有极高要求。本次拆解的这款铰接链接件，是针对林业抓具、集材臂铰接点位开发的专用结构件，整体采用铸造一体成型工艺，避免了焊接结构带来的应力集中问题，适配林区作业中频繁的变载荷冲击工况。

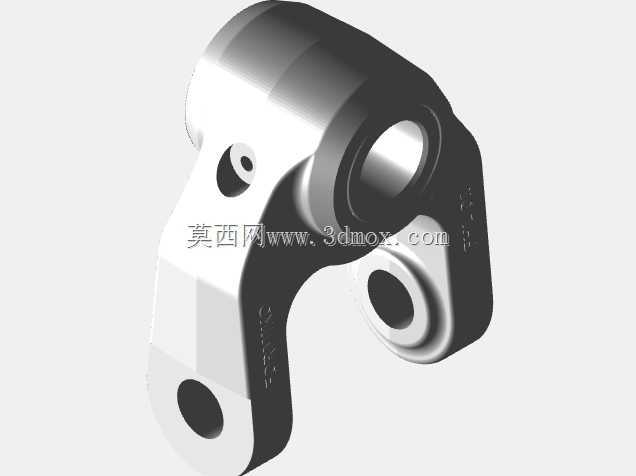

　　从结构设计逻辑来看，该部件采用三铰点布局，区别于普通两孔连杆的单一传动功能，三个铰接孔分别对应不同的连接端：大直径端的衬套安装孔用于连接机械臂主固定端，承担主要的径向载荷与倾覆力矩，孔内预设的衬套安装位可直接压装自润滑铜套或钢衬，无需二次加工即可实现耐磨铰接配合；两个小直径铰接孔分别对接驱动油缸端与抓具执行端，将油缸的直线推力转化为抓具的开合摆动动作，三个孔位的空间夹角经过运动仿真校核，在整个摆动行程内不会出现机构死点，同时能将油缸推力的传动效率保持在较高水平，避免无效分力带来的功率损耗。

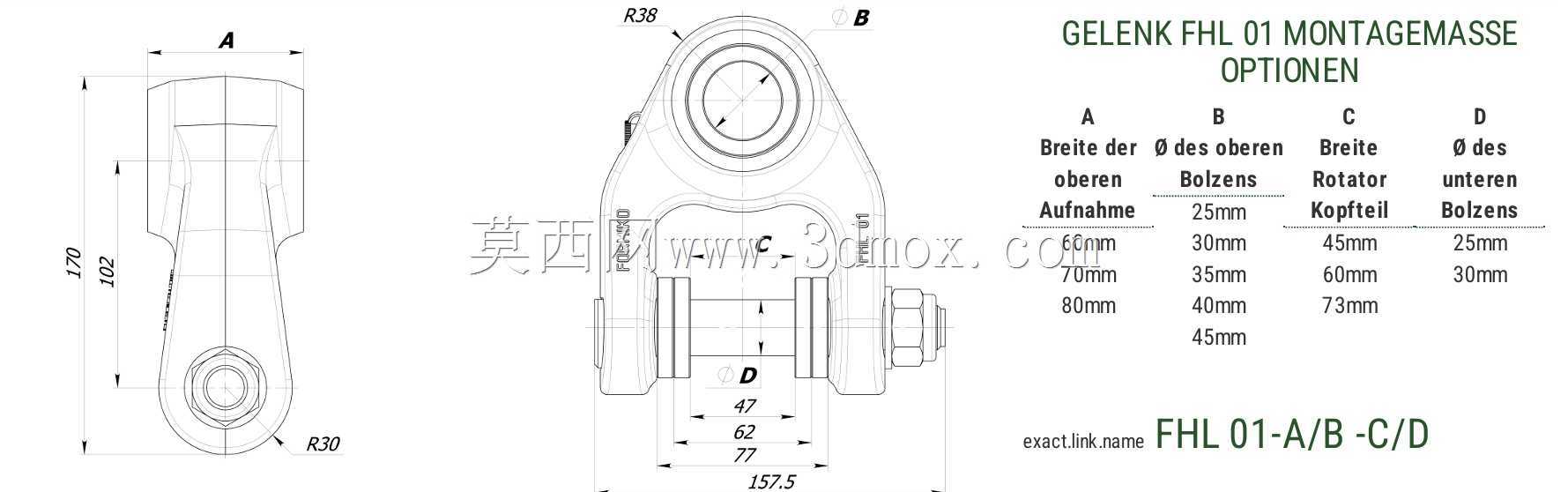

　　尺寸边界方面，该链接件的核心安装参数经过实际工况匹配：主固定端铰点到油缸连接铰点的中心距为80mm，主铰点到抓具连接铰点的中心距为74mm，两个从动铰点的孔中心间距为35mm，主铰点的安装孔径为25mm，可适配行业内通用直径的铰接销轴，两个副铰点的孔径匹配常规小型油缸的销轴尺寸，整体安装边界可以直接替换多数中小型林业抓具上的同规格铰接件，无需对周边臂架结构做改动。部件的外形轮廓做了大圆弧过渡处理，没有尖锐的应力集中棱角，铸造后经过抛丸处理消除表面残余应力，表面涂装采用户外耐候涂层，可抵御林区潮湿环境、树脂汁液的腐蚀，延长部件的户外使用寿命。

　　在实际应用场景中，这类铰接链接件除了林业抓具之外，也可用于小型起重设备的连杆机构、农用机械的执行端铰接点位，其一体铸造的结构相比焊接连杆，抗冲击疲劳寿命提升40%以上，预设的衬套安装位可以减少现场维修的加工工作量，当衬套磨损后只需压出旧衬套更换新件即可，无需整体更换链接件，大幅降低设备的运维成本。设计过程中对三个铰点的同轴度、孔位位置度都做了严格的公差约束，主铰点孔的圆柱度公差控制在0.02mm以内，保证铰接转动时无卡滞、无异常磨损，两个副铰点的孔轴线与主铰点孔轴线的平行度公差控制在0.03mm以内，避免安装后出现别劲现象，导致销轴过早剪切断裂。

　　从受力角度分析，该部件的截面厚度经过拓扑优化，在载荷传递的主路径上保留足够的材料厚度，在非受力区域做了适当的减薄处理，在保证整体强度满足1.5倍额定载荷安全系数的前提下，尽可能降低部件自重，减少机械臂末端的无效负载，提升动作响应速度。部件表面的标识区域预留了品牌与型号的压铸位，安装时可以通过标识快速判断安装方向，避免反向安装导致的机构运动干涉。整体结构没有复杂的异形曲面，铸造工艺性好，适合批量生产，加工过程中仅需对三个铰接孔做精镗处理即可达到装配精度要求，生产加工成本可控，适合作为通用替换配件在林业机械售后市场流通。
