多用途可调式螺杆压紧夹持工具结构

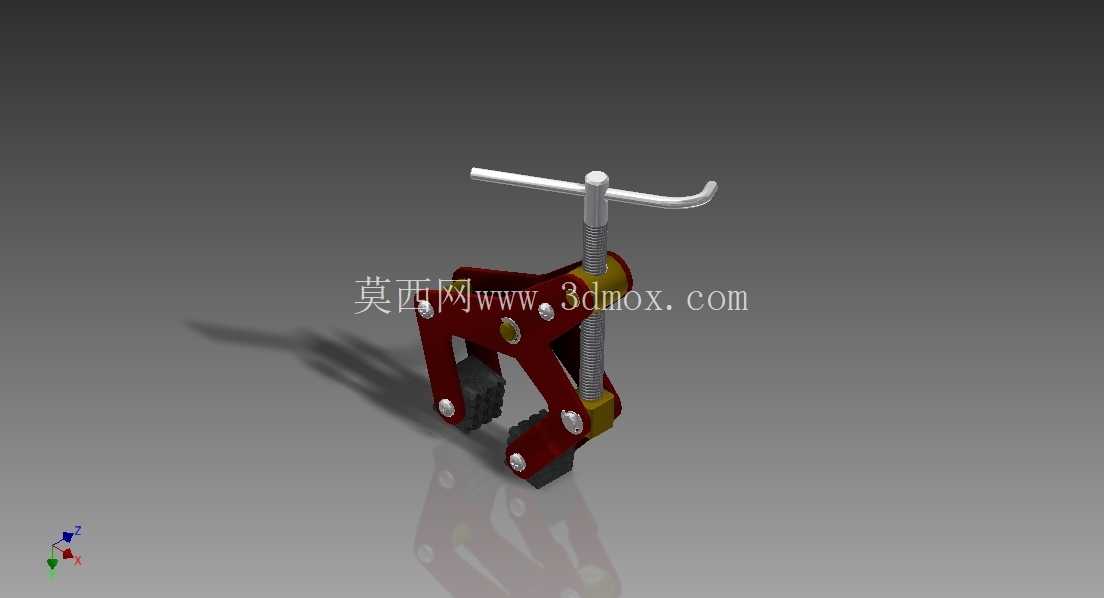

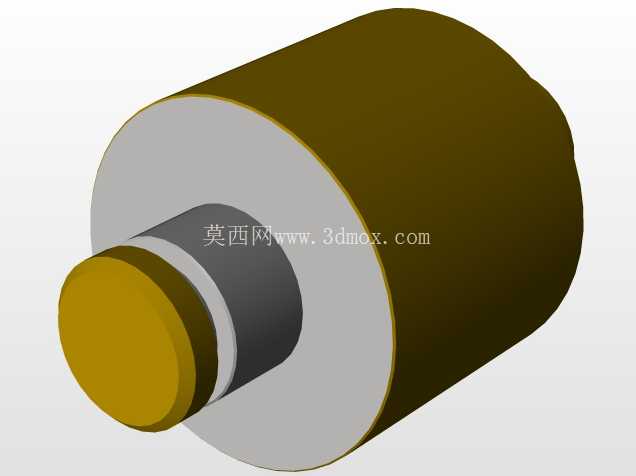

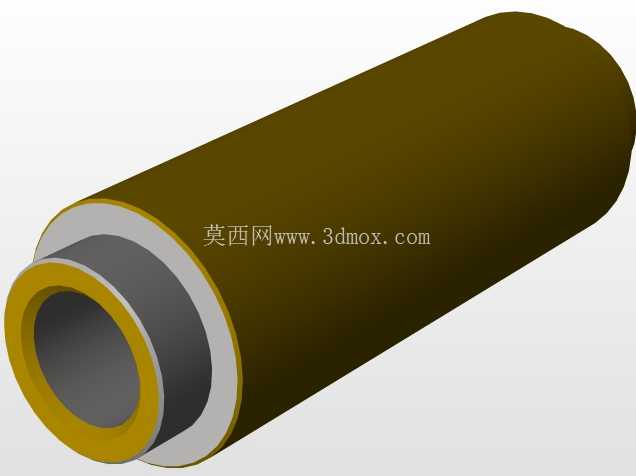

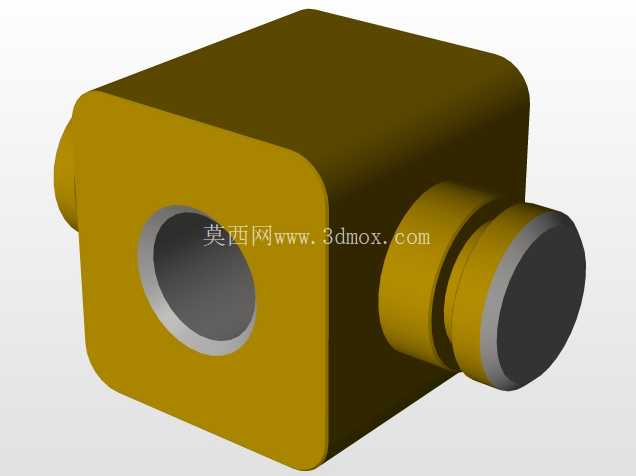

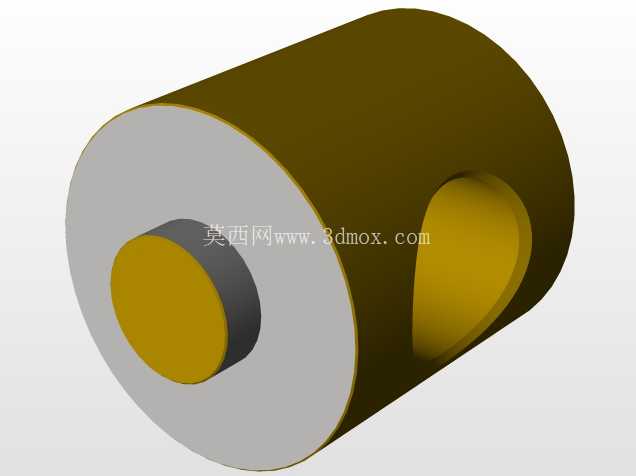

　　这类螺杆驱动的夹持装置，在现场装配、工件定位、临时固定场景中有着极高的使用频次，不同于普通固定式C型夹，这款夹钳采用了双侧铰接夹臂的结构设计，能在夹持不同外形工件时自动适配接触面角度，避免传统刚性夹头单点接触导致的工件压痕、夹持滑脱问题。从结构逻辑来看，顶部的T型摇把直接与梯形传动螺杆连接，螺杆下端抵接夹臂的联动铰接点，转动摇把时螺杆向下进给，推动两侧夹臂绕中部的固定销轴同步收拢，夹臂内侧的带齿防滑压块会同步贴合工件表面，整个夹紧过程中两侧夹持力始终保持对称，不会出现单侧偏载导致的工件移位问题。

　　在实际车间应用中，这类夹钳常被用于管材对接焊时的管口对齐固定、薄钢板拼接时的临时压合、木质构件胶合时的持续施压，也可在设备检修时作为临时固定件，限制零部件的相对位移，相比普通螺栓压紧结构，它的装拆效率提升60%以上，不需要额外搭配螺母垫片，单人单手即可完成夹紧与松脱操作。设计阶段需要重点关注几个核心参数的匹配：首先是梯形螺杆的导程选择，导程过大会导致夹紧力不足，受振动时容易自行松脱，导程过小则会导致进给速度太慢，装拆效率低下，常规工况下选用导程3-4mm的单头梯形螺杆，既可以保证足够的机械增益，让操作人员施加很小的摇把力就能获得数倍的夹紧输出，也能保证合理的进给行程。

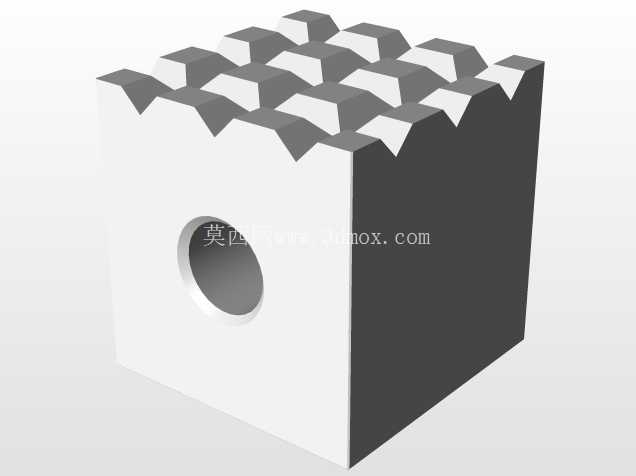

　　其次是夹臂的铰接点位置设计，中部固定销轴的位置决定了夹钳的开口范围与夹紧力的杠杆比，当销轴位置靠近夹头端时，杠杆比更大，夹紧力更强，但开口范围会相应缩小；销轴位置靠近尾端时开口范围更大，但夹紧力会有所衰减，这款结构的铰接点位置经过优化，在120mm的最大开口范围内，可提供不小于800N的额定夹紧力，足以覆盖绝大多数现场临时夹持的需求。夹臂内侧的防滑压块采用可拆卸设计，表面的滚齿深度控制在0.8-1.2mm，既可以提供足够的摩擦阻力防止工件滑脱，又不会在硬度较低的铜、铝、木质工件表面留下过深的压痕，针对表面光洁度要求高的工件，还可以更换橡胶垫压块，避免夹持损伤。

　　整个夹钳的外形轮廓在完全收拢状态下尺寸控制在180mm×120mm×60mm范围内，不需要太大的操作空间，在狭窄的设备腔体内、框架结构的夹缝中都可以正常使用，安装边界没有过多限制，不需要额外的固定基座，直接夹持在工件对应位置即可发挥作用。夹臂主体采用高强度铸钢材质，铰接销轴采用40Cr调质处理，螺杆表面做发黑防锈处理，可适应车间内多油污、多粉尘的使用环境，日常维护只需要定期在螺杆螺纹处涂抹少量润滑脂，即可保证长期操作顺畅，不会出现卡滞、锈死的问题。不同于液压、气动类的夹紧装置，这款纯机械结构的夹钳不需要外接动力源，不受气源、电源位置的限制，在野外作业、高空安装、无动力供应的场景下也能正常使用，是工装辅助工具里通用性极强的一类结构。在建模过程中需要重点验证铰接处的运动干涉问题，当夹臂张开到最大角度时，要保证夹臂尾端不会与螺杆发生磕碰，螺杆的进给行程要留有3-5mm的安全余量，避免过度进给导致夹臂过位卡死；防滑压块的安装槽要设计合理的公差配合，保证压块更换时拆装顺畅，同时在夹紧受力时不会出现松脱移位。
