斯特林发动机结构设计三维数模

　　这款斯特林发动机的三维结构数模，完整还原了小型外燃式动力装置的核心传动与支撑逻辑，在教学演示、小型动力原型验证、热能转换实验场景中具备很高的参考价值。从实际应用场景来看，这类小型斯特林发动机常被用于高校工程热物理专业的实验教具，也可作为小型低温差发电装置的动力核心，部分余热回收场景下的微型动力单元也会采用同结构原理的设计，相比内燃机它不需要燃油爆燃做功，依靠封闭腔体内的工质受热膨胀、遇冷收缩的循环即可输出动力，运行过程噪音更低，对热源的适配范围更广，太阳能、工业废热、生物质燃烧热源都可驱动其运转。

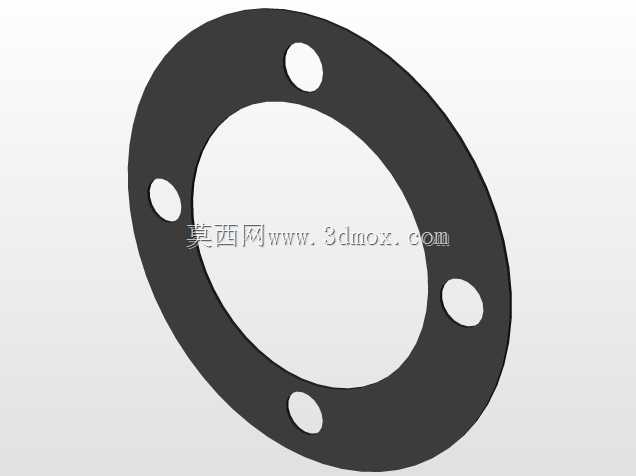

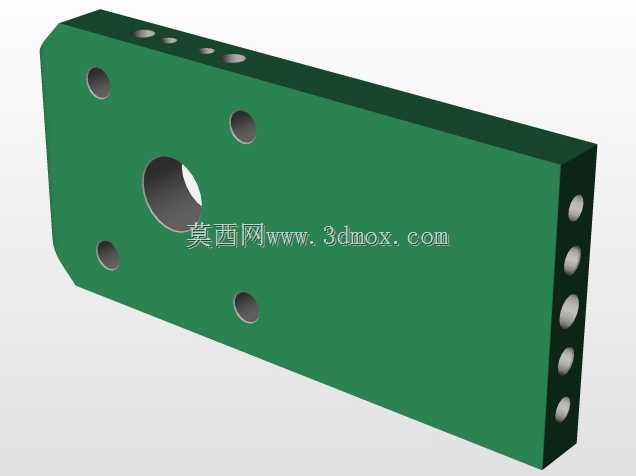

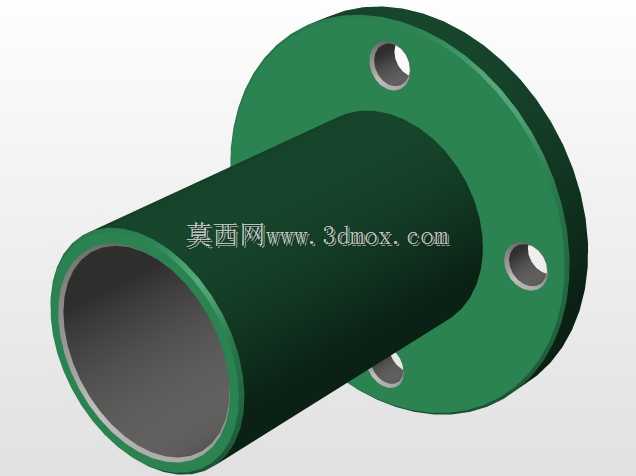

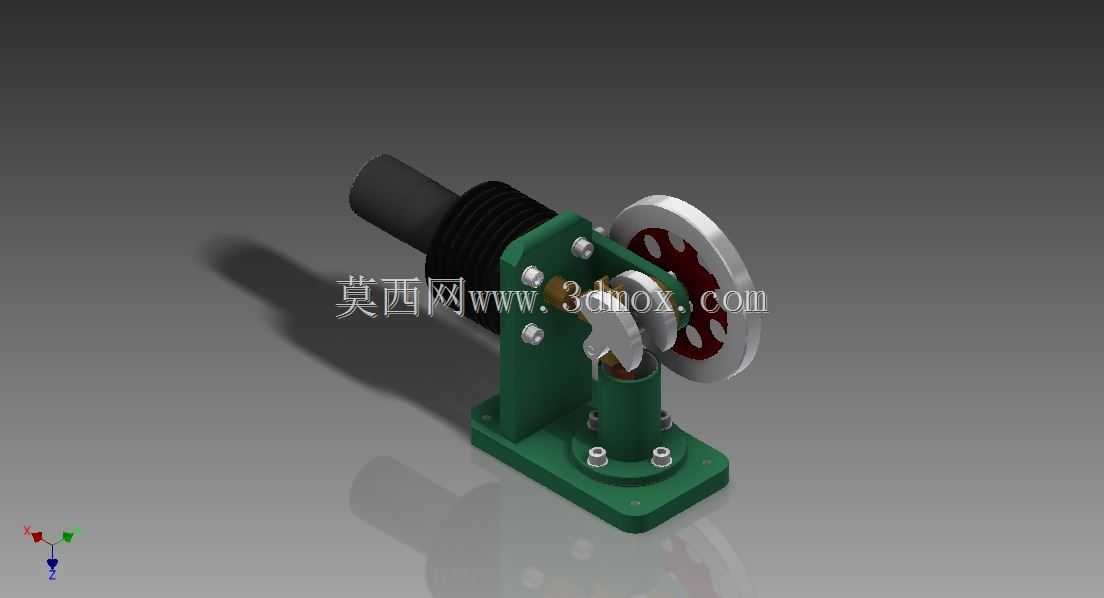

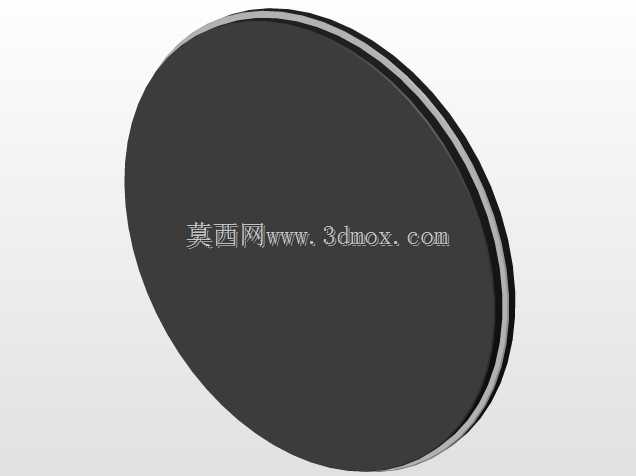

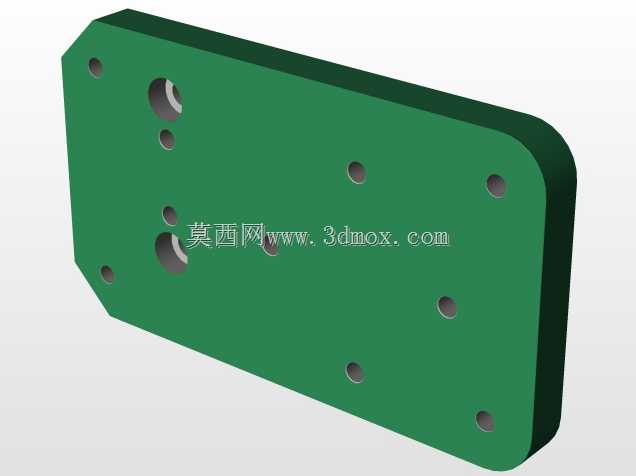

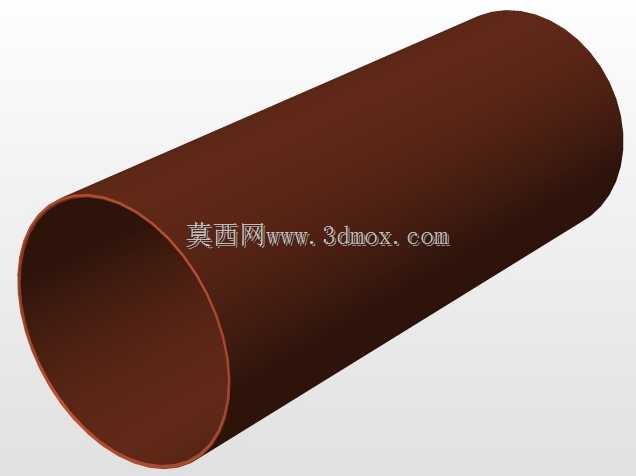

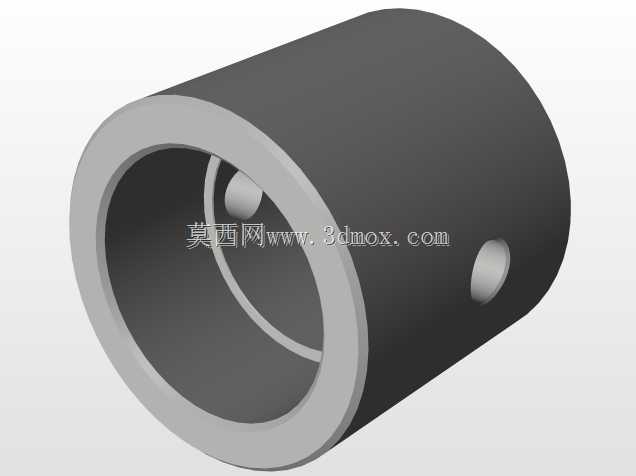

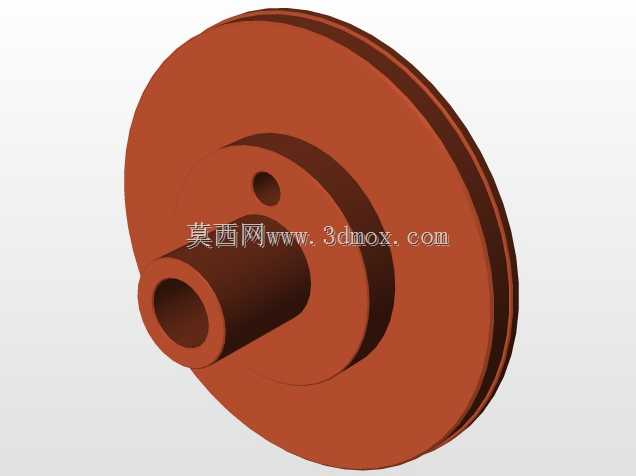

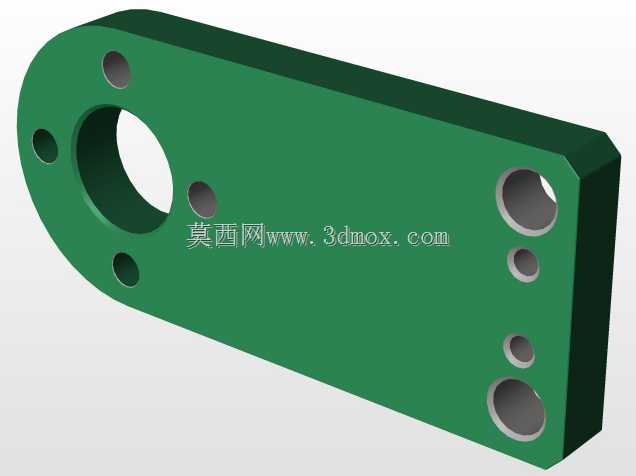

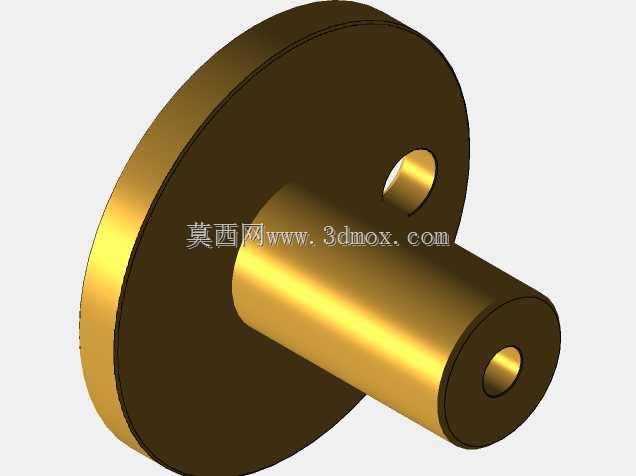

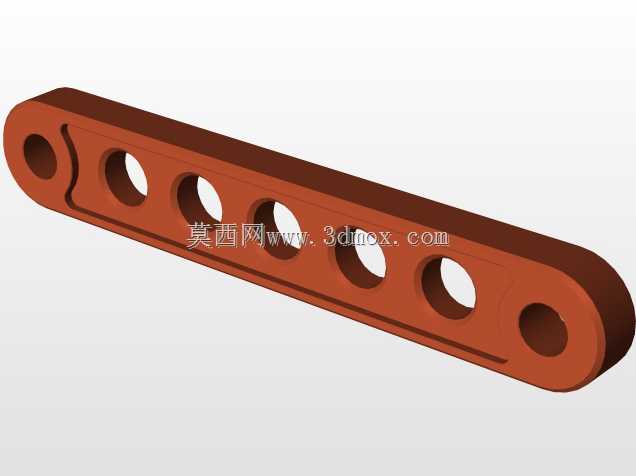

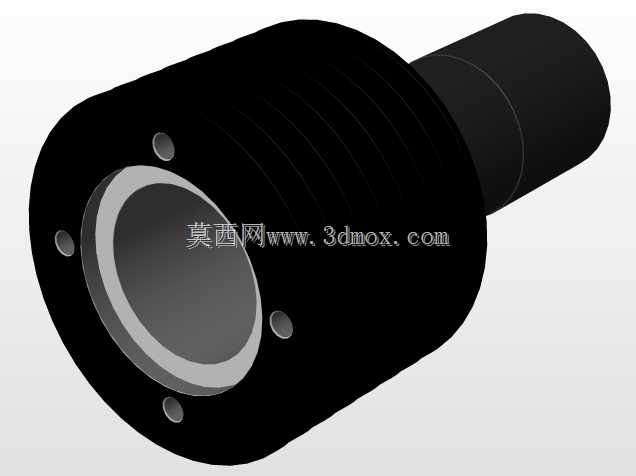

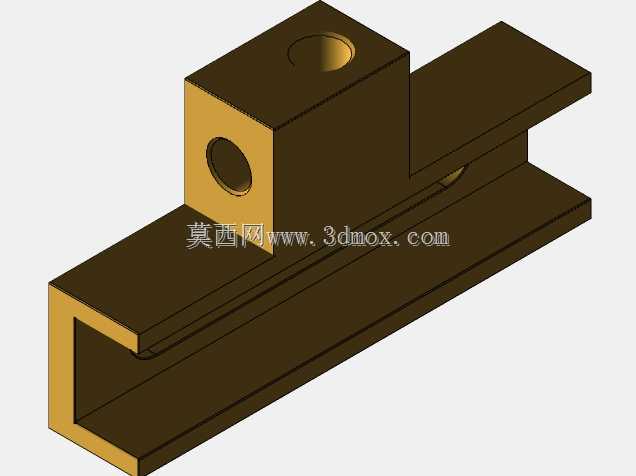

　　从结构设计思路来看，整个模型采用了分体式基座承载方案，底部的安装底板设置了两处对称的螺栓过孔，可直接固定在实验台架或者配套支架上，安装边界清晰，基座上方的立式支撑柱承担了动力缸与传动组件的定位作用，动力缸采用卧式布置，缸体外部的散热鳍片结构是设计中的关键细节，可加速冷端腔体的热量散出，拉大冷热端温差提升循环效率，缸体端部的黑色加热头直接对接热源，封闭腔体内的置换活塞与动力活塞通过曲柄连杆机构连接，将活塞的往复直线运动转换为曲轴的旋转运动，曲轴端部的飞轮承担了储能稳速的作用，依靠自身转动惯量抵消活塞运动的死点冲击，让整个运转过程更平顺。

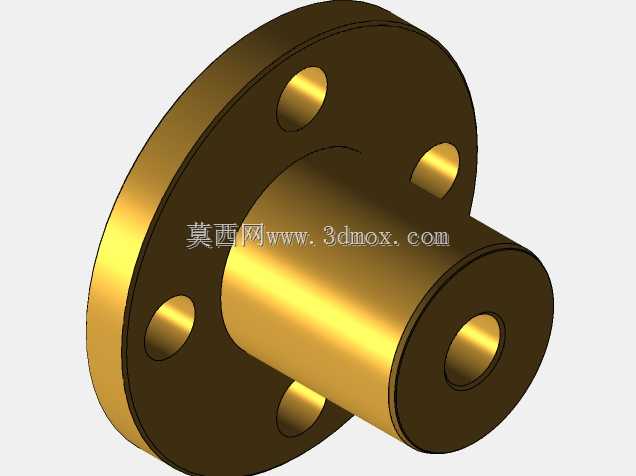

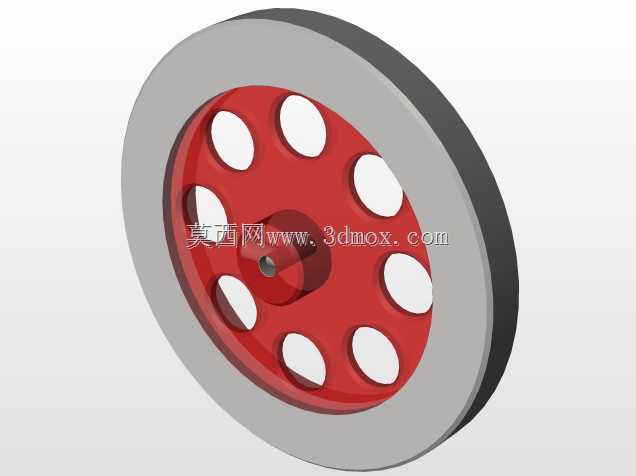

　　产品的功能特性上，整套传动机构的配合间隙在建模阶段就做了工程化预留，曲轴与支撑座的转动配合、连杆与活塞销的铰接位置都设置了合理的公差带，避免实际加工装配后出现运动卡滞。飞轮侧面的减重孔设计在保证转动惯量的前提下降低了整体重量，也减少了不必要的材料损耗。整个装置的外形尺寸紧凑，横向长度不超过150mm，纵向高度控制在100mm以内，安装底板的孔距适配通用实验台的T型槽间距，不需要额外制作转接板即可完成固定。

　　在实际选型参考中，这类结构的斯特林发动机输出转速通常在数百转到上千转区间，输出扭矩较小，更适合作为教学演示模型或者微型发电装置的动力源，不适合作为大负载动力设备。建模过程中对每个零件的装配关系都做了约束还原，可直接用于运动仿真模拟，验证不同冷热端温差下的运转状态，也可基于这个基础模型做结构优化，比如调整散热鳍片的数量与间距、改变飞轮的重量配比、调整曲柄的偏心距来改变活塞行程，适配不同的热源条件与输出需求。整个结构没有复杂的异形曲面，所有零部件都采用常规机加工工艺即可制作，缸体、基座、支撑柱等结构件采用铝合金材质即可满足强度与散热需求，曲轴、连杆等受力件可选用不锈钢材质提升耐磨性能，飞轮部分采用铝合金或者工程塑料制作都可满足使用要求。
