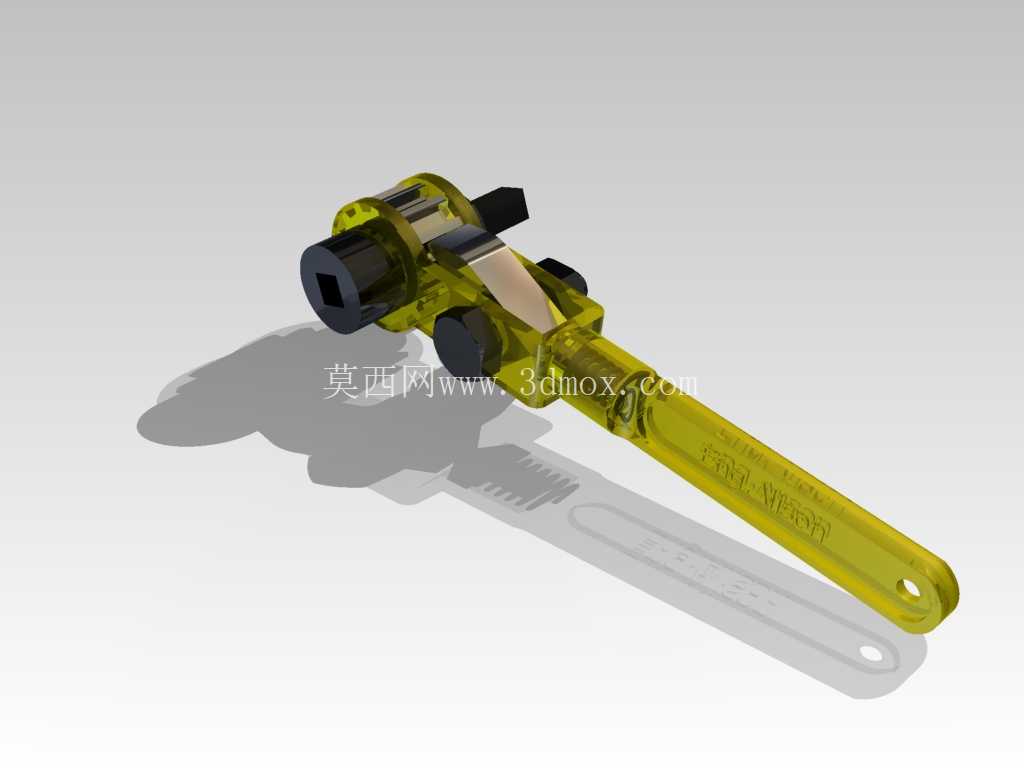

查夫罗盖特快拆式锁紧杠杆结构

这款手动锁紧杠杆结构，核心应用场景覆盖小型工装夹具快换、便携设备快速装夹、轻型检测治具定位等需要频繁拆装、手动操作的工位，区别于螺纹旋紧的慢操作结构，它依靠偏心轮的行程差实现快速压紧与释放，单次操作扳动角度控制在90度到120度区间即可完成锁紧或松脱动作，操作力经过杠杆比优化，普通操作人员单手即可完成，无需额外辅助工具。

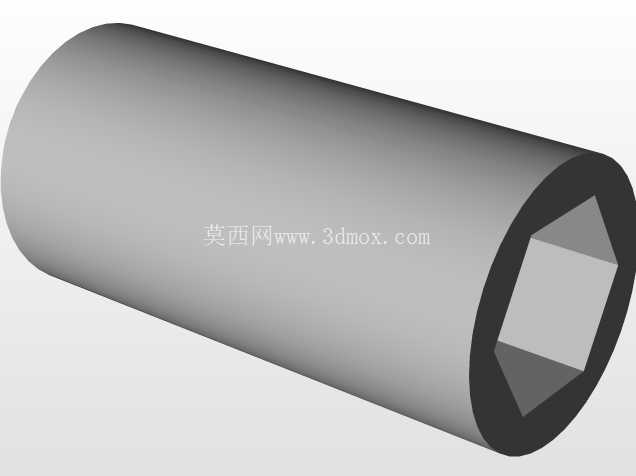

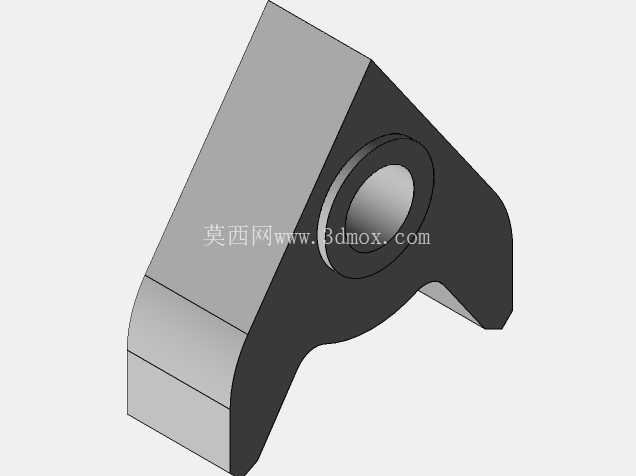

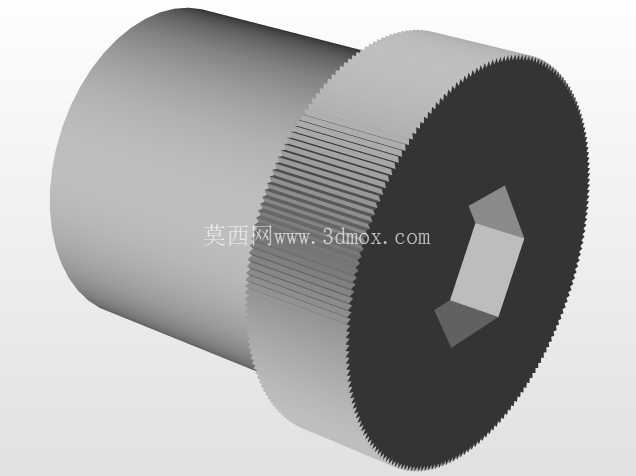

从功能特性上看，该结构集成了杠杆手柄、偏心转轴、压紧压头、连接基座四个核心模块，手柄表面做了防滑凹槽设计，避免操作时手打滑，偏心轮的偏心距经过精准计算，既保证锁紧状态下有足够的压紧力防止松脱，又不会因为过盈量太大导致扳动费力或者压伤被装夹工件表面。转轴位置加装了耐磨衬套，长期反复扳动不会出现轴孔磨损间隙过大的问题，连接基座上预留了标准安装孔位，可以直接通过螺栓固定在工装基板或者设备机架上，不需要额外做转接件适配。

设计思路上，这款结构优先考虑了手动操作的人机工程学，手柄长度经过反复校核，在保证操作力足够小的前提下，不会因为手柄过长导致操作空间占用过大，整体结构没有冗余零件，所有部件都采用模块化设计，易损件可以单独更换，不需要整体报废。偏心轮的锁紧行程做了限位设计，扳到锁紧位置时会有明显的到位触感，操作人员不需要额外判断是否锁紧到位，降低操作失误概率。压头位置做了圆弧过渡，压紧时可以自适应工件表面的微小角度偏差，不会出现局部压应力过大损伤工件的情况。

外形尺寸方面，手柄长度控制在120mm左右，整体安装后突出基座的高度不超过80mm，安装基座的固定孔位间距为40mm，适配市面上多数轻型工装的安装孔距标准，安装边界上，扳动手柄时的最大回转半径为130mm，设计工装布局时只要预留出这个半径的操作空间，就不会出现手柄和周边零件干涉的问题。结构的整体重量控制在200g以内，不会给便携设备增加过多额外负载，适合集成在手持检测设备、便携组装治具这类对重量敏感的产品上。

实际使用中，这类快拆锁紧结构相比传统的螺栓压紧、搭扣锁紧，优势在于操作速度快，重复定位精度高，锁紧力稳定，不会因为操作人员的力度差异导致压紧力波动太大，在小批量多品种的生产工位上，能够大幅减少工件装夹的辅助时间，提升生产效率。结构的所有受力部件都经过强度校核，在额定锁紧力下反复扳动上万次也不会出现塑性变形或者断裂失效，适合长期在生产现场的高频操作场景下使用。零件的加工工艺性也做了充分考虑，手柄采用压铸成型后做表面处理，偏心轮和转轴采用常规车削加工即可完成，基座采用铣削加工，不需要特殊的加工设备，普通机加工车间就可以完成生产，制造成本可控，适合批量推广应用。
