格拉布卡德六百万会员纪念桌面摆件结构

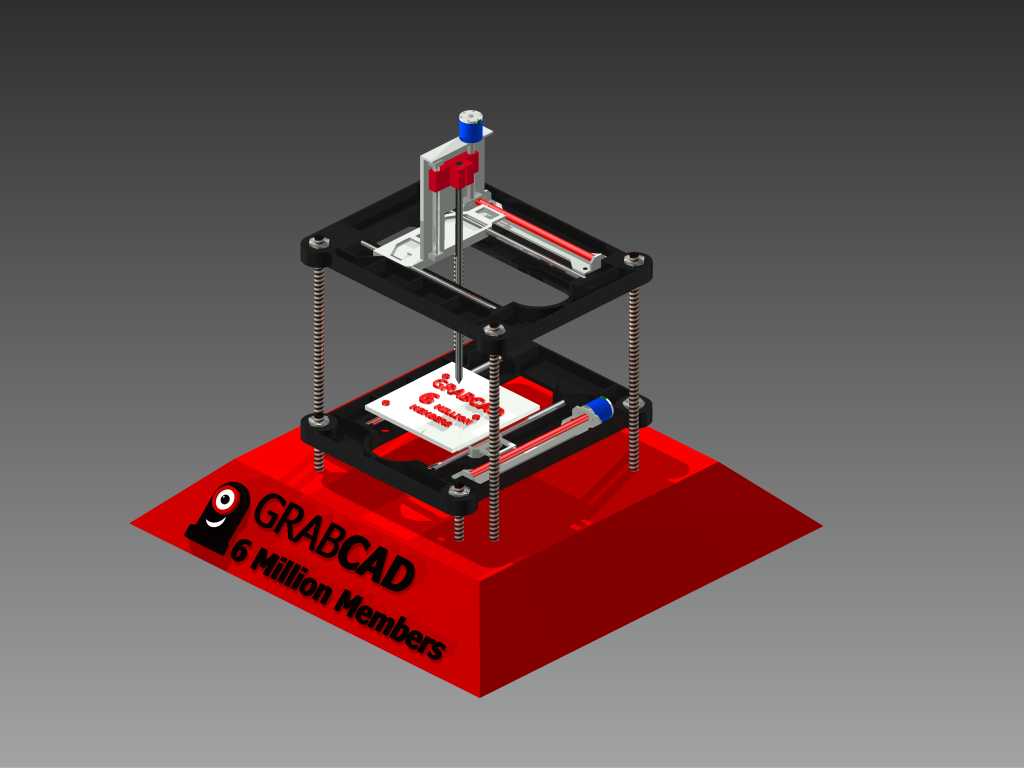

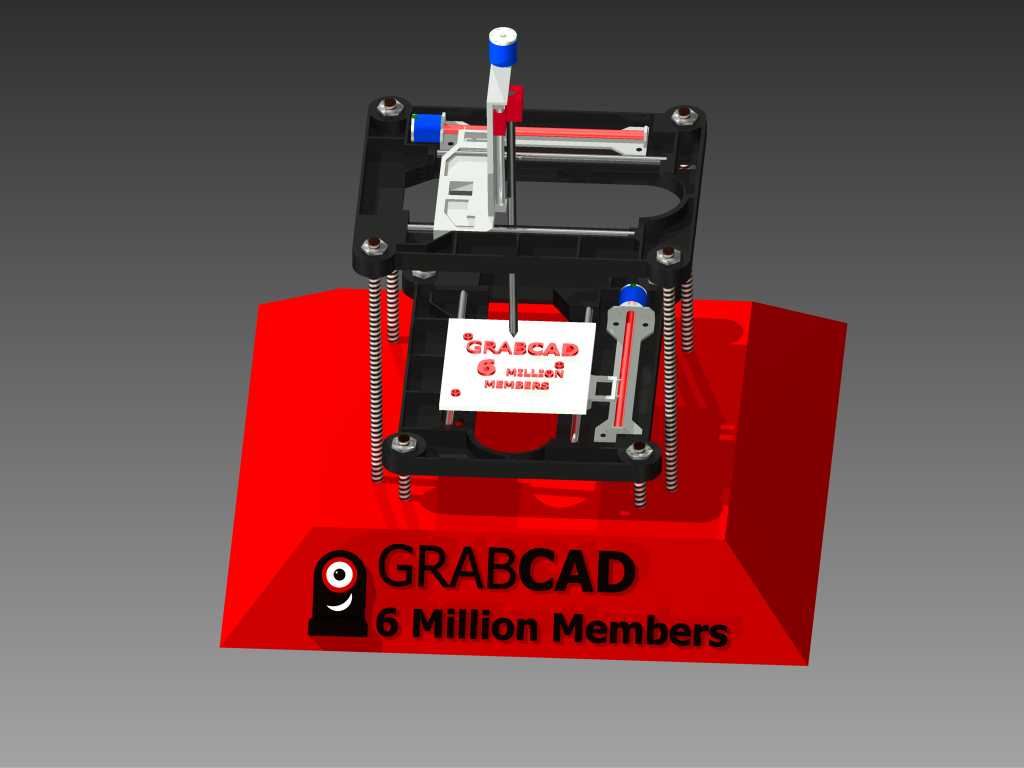

　　这款桌面展示类机械结构，最初的设计出发点是作为工程社区用户规模突破节点的纪念陈设，核心应用场景集中在工程师工位桌面、创客空间展示区、机械设计类赛事活动的纪念展台，既可以作为独立的工艺陈设品，也能拆解后作为小型3D打印机构运动原理的教学演示件，帮助刚接触FDM成型工艺的新人理解Z轴导向、打印平台定位的基础逻辑。从结构组成来看，底部是一体化成型的红色梯形基座，基座上表面做了下沉式的平台定位槽，槽体边缘预留0.2mm的装配间隙，刚好可以嵌入黑色的方形运动框架，不需要额外的紧固件就能实现框架的初步定位，基座正面模压了社区标识与会员规模字样，字符凸起高度控制在0.8mm，既保证触摸时的辨识度，又不会因为凸起过高在日常摆放时积灰难清理。

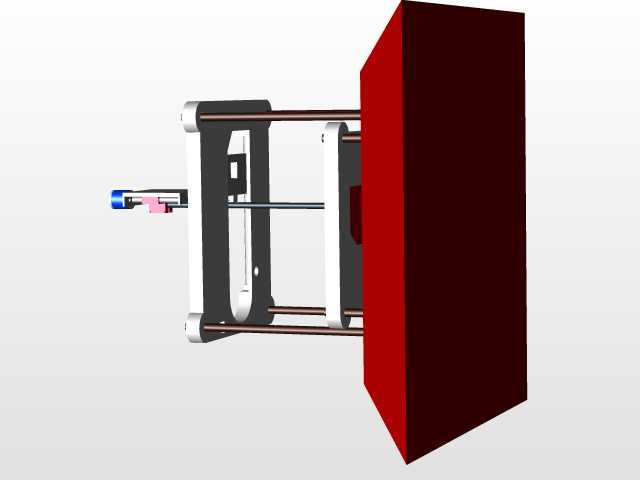

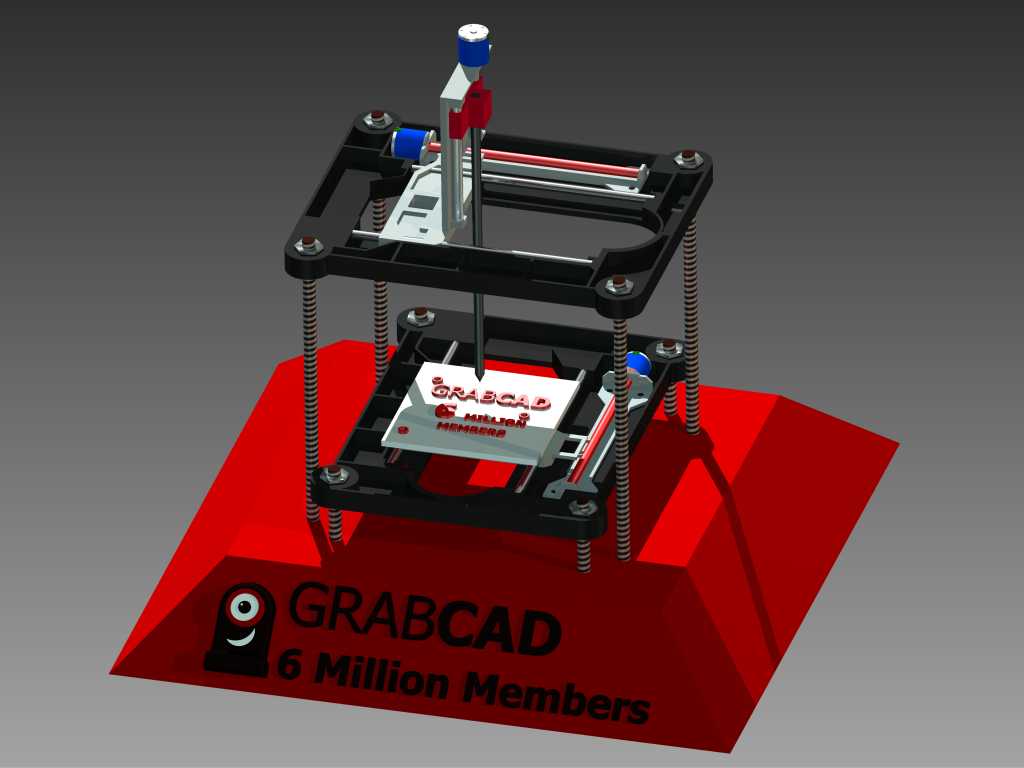

　　中间的运动框架部分，四角采用四根等长的压缩弹簧作为导向支撑，弹簧线径0.6mm，中径4mm，自由状态下长度35mm，装配后预压缩量控制在3mm，既能保证上方的模拟打印头组件可以沿垂直方向顺畅下压，又能在撤去外力后自动复位，不会出现卡滞或者弹簧歪斜的问题；框架两侧预留了直线运动的限位槽，槽宽1.2mm，和模拟打印头两侧的导向凸台配合，凸台和槽壁的单边间隙留0.1mm，既保证运动顺滑，又不会出现横向的窜动。上方的模拟打印头组件，还原了小型桌面级3D打印机的挤出机外形特征，挤出机侧面的进料管采用蓝白分色的结构设计，红色的拨杆是手动触发的模拟按键，按下拨杆时整个打印头组件会沿弹簧导向向下移动，刚好触碰到平台上放置的纪念标识牌，

　　模拟打印作业时喷头接触平台的初始对位状态，这个结构没有配置驱动电机，完全依靠手动操作实现运动演示，不需要外接电源或者控制系统，摆在桌面上随手拨动就能展示运动过程，不会产生噪音也没有能耗问题。平台上放置的纪念标识牌采用薄片状结构，厚度1mm，四个角做了R1的圆角处理，牌面印刷了社区相关的纪念字样，刚好可以卡在框架中间的定位卡槽里，更换不同内容的标识牌也非常方便，只需要顺着卡槽抽出旧牌插入新牌即可，不需要拆解整个结构。从安装边界尺寸来看，整个摆件的总高度控制在120mm以内，底部基座的长宽尺寸为100mm×80mm，占用的桌面空间和普通的台式日历底座差不多，不会过多占用工位的操作面积；整体重量控制在150g左右，挪动时非常方便，

　　基座底部可以粘贴防滑硅胶垫，避免在光滑的桌面上来回滑动。设计过程中特意做了无紧固件的装配考量，所有零件之间都采用卡扣、过盈配合或者槽位定位的方式连接，不需要额外的螺丝、螺母等标准件，不管是采用3D打印制作单件，还是采用注塑工艺批量生产，都能简化装配流程，降低生产和组装的成本；所有零件的壁厚都控制在1.5mm-2mm之间，既保证结构强度不会轻易摔裂，又不会因为壁厚过大导致3D打印时出现缩孔、翘曲的问题，打印时不需要添加支撑结构，所有外露面都能保证较好的表面质量，后期只需要简单去除打印层纹就能直接使用。在功能拓展性上，框架侧面预留了两个直径2mm的安装孔，可以根据需要加装小型的LED灯珠，在模拟打印头的位置加装发光组件，下压时触发灯珠点亮，模拟打印头工作的状态，也可以在基座内部预留空腔，加装小型的蜂鸣器，触发时发出提示音，满足不同场景下的展示需求；弹簧的预压量可以通过更换不同线径的弹簧进行调整，如果需要更大的按压力度就换线径稍大的弹簧，如果需要更轻柔的按压手感就换线径稍小的弹簧，不需要修改其他零件的尺寸就能实现手感的调整。整个结构没有复杂的曲面造型，所有特征都是规则的拉伸、切除特征，不管是用Inventor、SolidWorks还是其他三维建模软件都能快速完成参数化修改，调整各个部分的尺寸适配不同的展示需求，比如放大整体尺寸就可以作为展会的大型展示道具，缩小尺寸就可以做成钥匙扣类的随身纪念挂件。
