车床用诺曼风格快换刀架结构设计

在普通卧式车床的日常加工作业里，频繁换刀、重新对刀一直是占用辅助工时、影响加工效率的核心痛点之一，尤其是多工序小批量零件的加工场景，每换一把车刀都需要重新压紧、校准刀尖高度、核对进给坐标，反复调整的过程不仅拖慢生产节奏，还容易因为多次装夹带来的累积误差影响零件最终的形位公差精度。这款快换工具架正是针对普通车床的装夹痛点设计，适配常规小型卧式车床的刀架安装基面，无需对车床原有中拖板结构做破坏性改装，就能实现多把刀具的快速切换与精准定位。

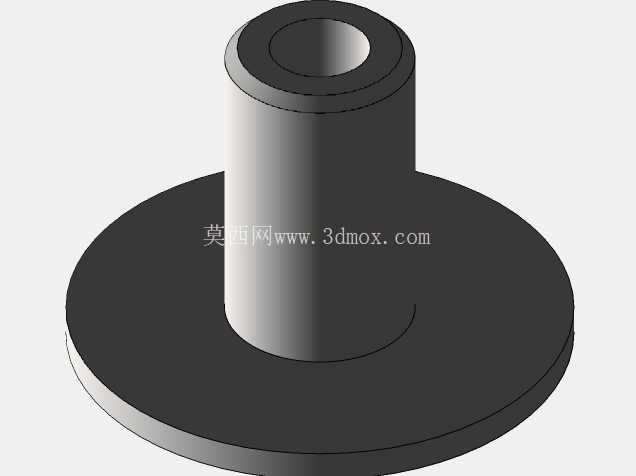

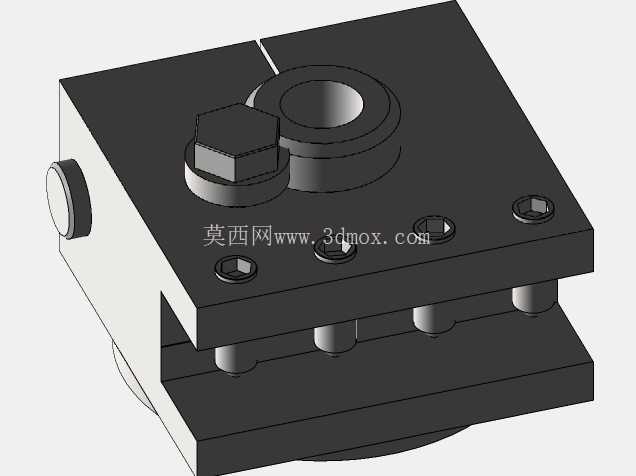

从结构设计逻辑来看，整个刀架采用上下分层的基体设计，下层基体通过底部的定位止口与车床中拖板的原有安装位配合，利用周边的内六角紧固螺钉实现与拖板的刚性连接，安装时只需对齐原有刀架的螺栓孔位，就能完成基座的固定，安装边界完全匹配常规小型车床的刀架安装尺寸，不会超出中拖板的行程范围，也不会干涉卡盘、尾座的正常运动。上层为刀具装夹模块，通过中心的定位销与下层基座实现精准定位，侧面的快压锁紧机构采用偏心轮与六角压紧螺栓配合的结构，无需完全拧下螺栓就能松开上层模块，更换预先装调好刀具的上层模块后，扳动锁紧件就能完成刚性固定，整个换刀过程耗时不超过十秒，且每次更换的重复定位精度可以控制在0.02mm以内，大幅减少换刀后的对刀工作量。

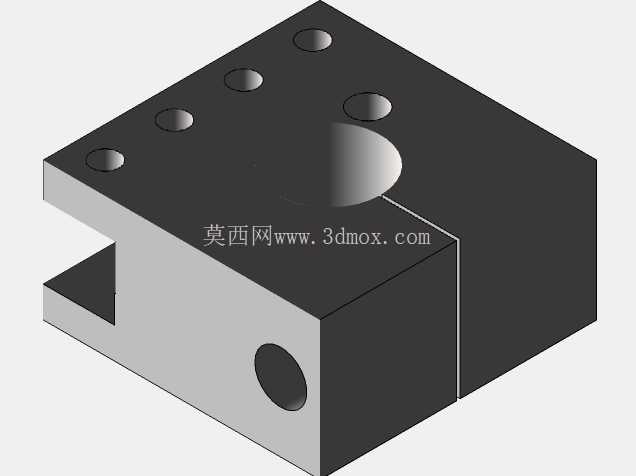

刀架的上层面板预留了多个刀具安装位，可以同时装夹外圆车刀、切断刀、螺纹车刀等不同类型的常用车刀，每个装夹位都采用独立的压紧螺钉固定刀具，操作人员可以在加工前就把多把刀具的伸出长度、刀尖高度调整到位，分别固定在不同的上层模块上，加工过程中需要换刀时，只需松开锁紧件更换对应模块即可，无需反复调整单把刀具的装夹参数。侧面的旋钮式微调结构可以实现上层模块的小角度回转调整，用于加工带锥度的零件时，无需重新扳动车床刀架角度，直接微调快换刀架的偏转角度就能完成锥面加工的角度调整，调整后通过侧边的锁紧销固定角度，避免加工过程中出现角度偏移。

从刚性设计角度考虑，整个刀架基体采用高强度钢材加工而成，上下层结合面经过磨削处理，接触面积超过85%，保证锁紧后的整体刚性，能够承受常规车削加工的切削力，不会在大进给量切削时出现颤振、让刀的问题。顶部的六角锁紧螺母采用大尺寸设计，增大锁紧时的受力力矩，操作人员用普通扳手就能达到足够的锁紧力，无需使用加力杆，避免过度锁紧导致基体变形。分层结构的缝隙处设计有防尘挡边，能够阻挡车削过程中产生的铁屑、切削液进入结合面，防止铁屑刮伤定位面影响重复定位精度，日常维护时只需定期拆开清理结合面的杂物、涂抹少量润滑脂就能保证机构长期顺畅运行。

在实际应用场景中，这款快换刀架尤其适合维修车间、小批量零件加工的场景，这类场景下零件加工工序多、批量小，频繁换刀的辅助工时占比很高，使用这款快换刀架后，可以提前把加工需要的所有刀具分别装夹在不同的快换模块上，按加工顺序摆放，加工时按流程更换模块即可，大幅压缩辅助时间。同时对于新手操作人员来说，预先由经验丰富的师傅调整好所有刀具的装夹参数，新手只需按顺序更换模块就能完成加工，降低了对操作人员调刀技能的要求，也减少了因为调刀不当导致的零件报废问题。刀架的整体外形尺寸紧凑，安装后不会超出车床中拖板的原有轮廓，不会影响车床的最大加工直径范围，也不会在拖板移动时与床身、防护罩产生干涉，适配市面上多数小型卧式车床的安装尺寸，无需额外加工转接板就能直接安装使用。
