车床尾座装配结构三维设计

项目分类:机床 发布时间:2026-02-28 ID:1147997
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计
  • 车床尾座装配结构三维设计

在普通卧式车床的加工场景中,尾座是承担长轴类工件顶紧、钻孔、铰孔、套丝等工序的核心配套部件,其安装基准与车床床身导轨完全匹配,沿导轨方向的滑动行程可适配不同长度的工件装夹需求,是车床加工体系中不可或缺的功能单元。从实际加工工况来看,尾座的核心作用是为工件提供可调节的轴向支撑,抵消车削过程中刀具切削力带来的工件挠曲变形,尤其是在加工长径比超过10的轴类零件时,尾座顶尖的顶紧力稳定性直接决定了工件的加工圆度、同轴度等形位公差精度,若尾座锁紧刚性不足,加工过程中极易出现工件振纹、让刀甚至工件飞出的安全隐患。

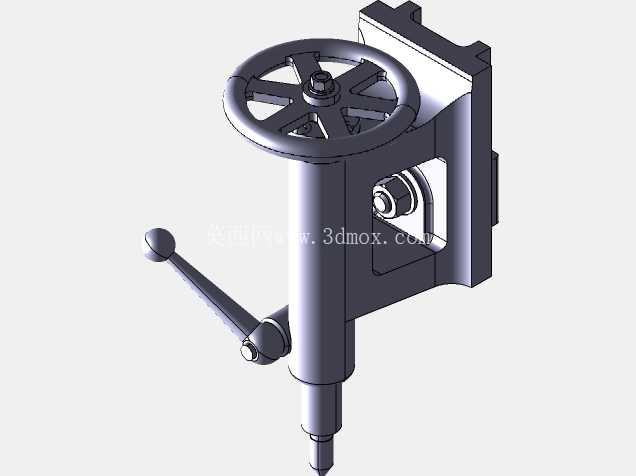

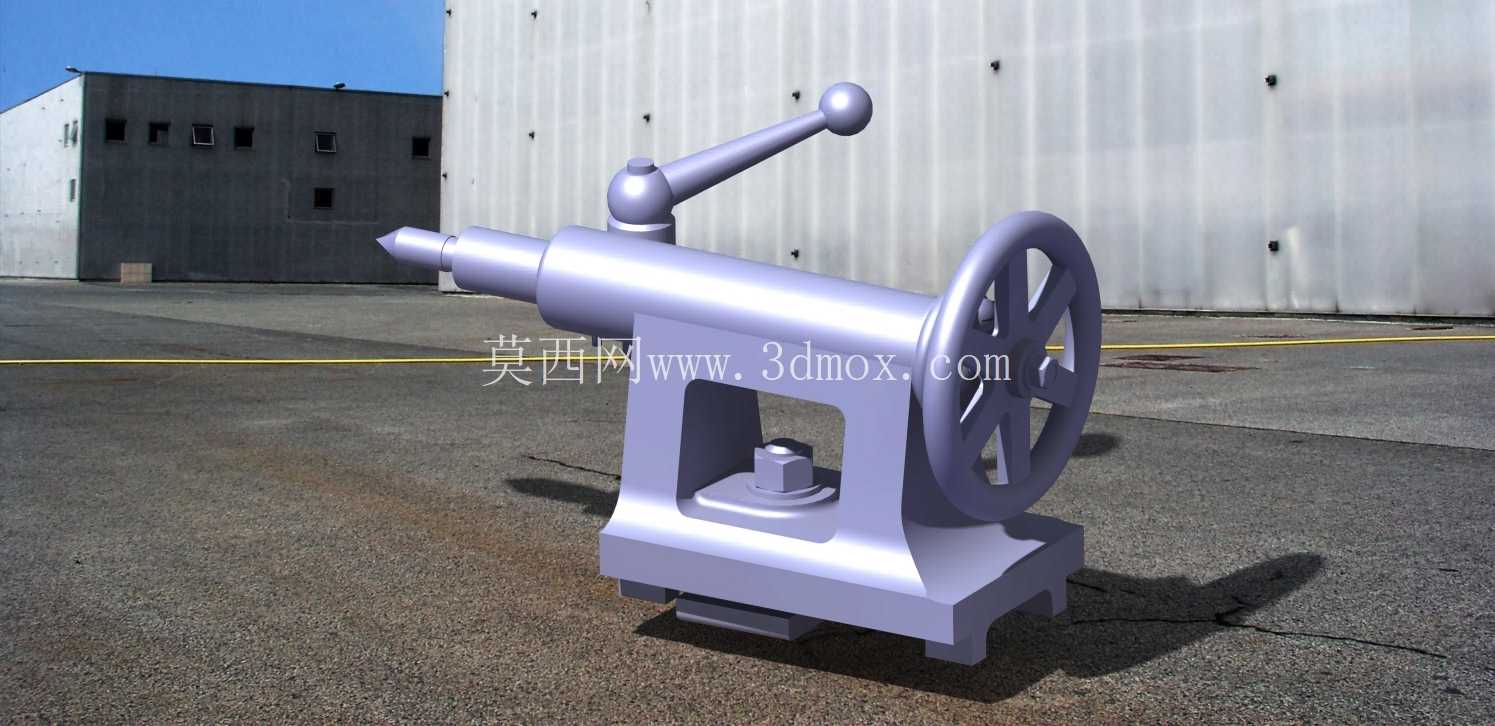

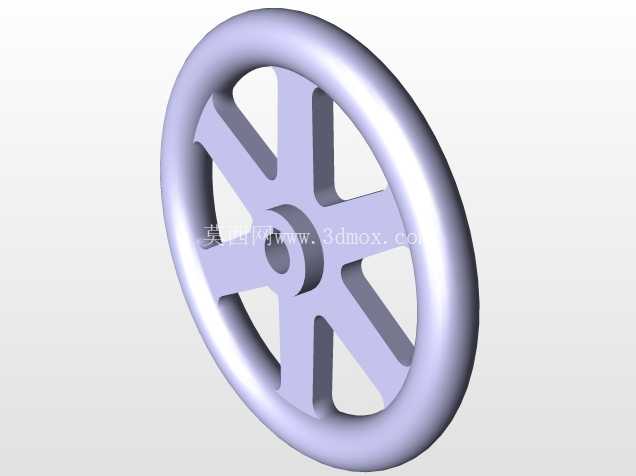

这套尾座的结构设计完全遵循卧式车床的通用安装规范,底部的导轨贴合面采用与床身导轨匹配的V型与平面组合定位结构,安装时可通过压板组件将尾座锁紧在床身的任意轴向位置,适配不同长度工件的装夹边界。尾座的核心功能模块分为套筒伸缩机构、手轮进给机构、锁紧机构、操作手柄几个部分:套筒内部采用莫氏锥孔设计,可直接安装标准顶尖、钻头、铰刀等切削工具,套筒的进给通过手轮带动内部丝杠副实现,手轮采用辐条式结构,操作时握持力臂充足,可实现0.02mm级别的精细进给调节,满足精加工时的微量进刀需求。锁紧机构采用偏心压块结构,扳动侧面的操作手柄即可快速将套筒锁定在任意伸出位置,避免加工过程中套筒受轴向切削力后退,手柄的操作力矩经过匹配设计,单手即可完成锁紧与松开动作,无需额外借助扳手等工具,可大幅降低工序切换的辅助时间。

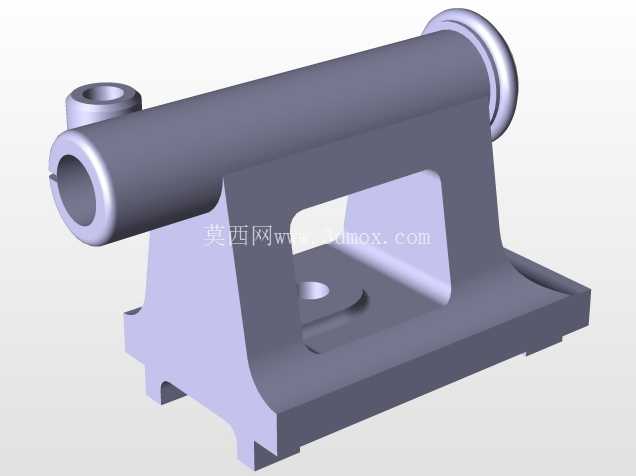

从设计思路层面来看,这套尾座的结构优先保障刚性与操作便捷性的平衡:主体壳体采用箱型结构设计,在保证内部容纳丝杠、螺母副空间的前提下,通过合理的壁厚分布与加强筋布置,降低尾座整体重量的同时保证足够的结构刚性,避免顶紧工件时壳体出现形变影响加工精度。套筒的导向长度与直径比经过优化,保证套筒伸出至最大行程时仍有足够的导向支撑,避免出现悬臂下垂的问题,顶尖中心与车床主轴中心的同轴度可通过尾座底部的调节螺钉进行微调,满足锥度加工时的尾座偏移需求。手轮与操作手柄的布置位置符合人机工程学要求,操作人员站在车床操作位即可轻松触达所有操作部件,无需大幅度挪动身体,适配批量加工时的高频操作需求。

在实际装配调试过程中,尾座的丝杠螺母副采用间隙可调结构,长期使用出现磨损后可通过调节螺母端的压盖消除传动间隙,避免进给时出现空程误差,影响孔加工的进给精度。套筒表面经过高频淬火处理,硬度达到HRC45以上,降低长期往复滑动带来的磨损,延长部件使用寿命。尾座的整体安装边界与同规格普通车床的尾座安装尺寸完全兼容,可直接作为替换备件用于现有设备的维修改造,无需对床身导轨进行额外加工。在钻孔、铰孔工序中,尾座的进给阻尼均匀,不会出现爬行现象,可保证孔内壁的表面粗糙度达到加工要求;在顶紧工件时,可通过手轮的转动圈数直观控制顶紧力大小,避免顶紧力过大导致工件弯曲变形,或是顶紧力不足导致加工时工件松动。针对不同的加工场景,只需更换套筒内的莫氏锥套附件,即可实现顶尖、钻夹头、丝锥夹头等不同工具的快速切换,覆盖轴类加工、孔加工、螺纹加工等多种车床常见工序,大幅拓展车床的加工适用范围。
