三通法兰式球阀阀体结构设计

这款三通法兰连接的阀体结构，主要面向工业流体管路的分流、合流以及流向切换场景，在化工循环水系统、暖通空调管网、市政给排水支线、中小型工业设备的流体回路中都有广泛适配空间。不同于两通阀仅能实现通断控制，三通结构可在不增设额外管路分支阀门的前提下，完成两路介质的汇流输入单路输出，或是单路介质分流至两个不同输出支路，也可通过阀芯旋转实现不同支路的通断切换，大幅简化管路排布，减少管路中接头、单独控制阀的使用数量，降低管网漏点风险与整体安装成本。

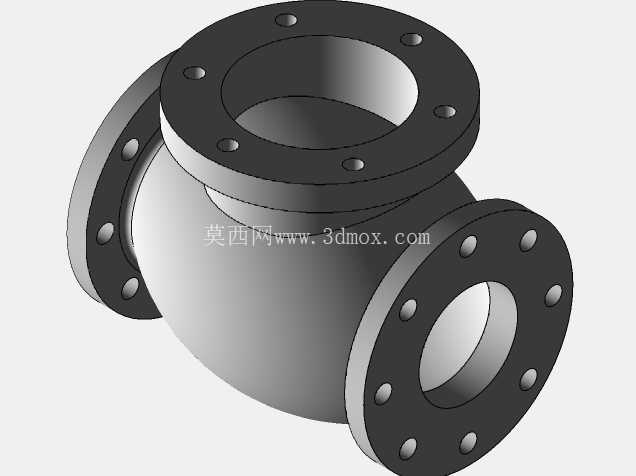

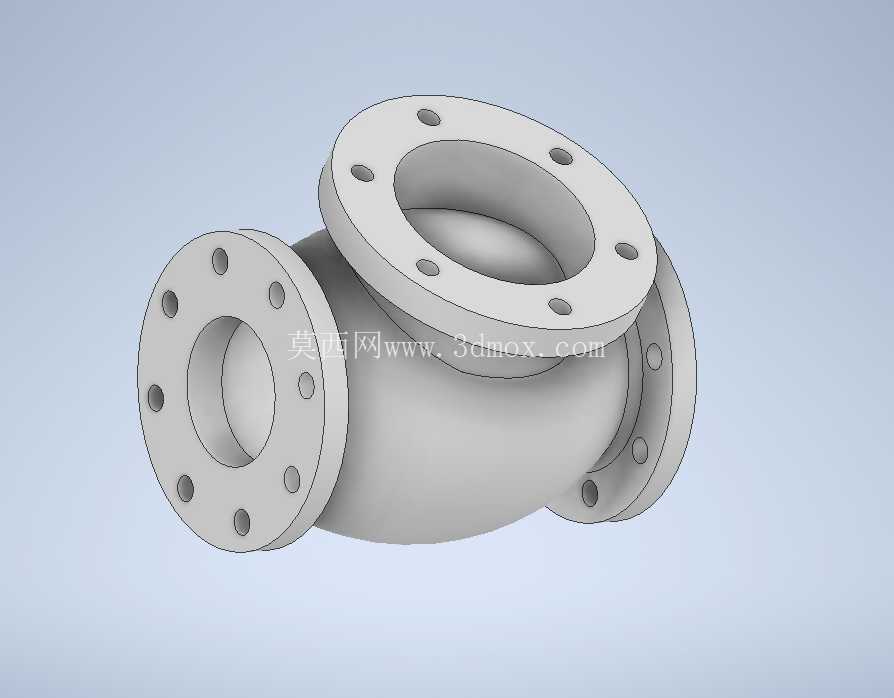

从结构设计逻辑来看，主体采用球形中腔结构，三个连接端均采用凸面带颈法兰设计，法兰端面上均匀分布螺栓通孔，安装时可通过配套螺栓螺母与管路侧法兰紧固，中间加装密封垫片即可实现端面密封，这种连接形式的优势在于安装对中容错率高，后期维护拆卸无需大范围挪动相邻管路，适合中低压工况下的长期固定安装。球形中腔的设计并非单纯为了造型规整，而是可以让内部介质流动的转折处更顺滑，减少直角转折带来的介质紊流、压损以及冲蚀磨损，相比铸造直角三通的流道，球形腔的流阻系数可降低15%左右，尤其适合输送含少量固体颗粒的流体介质，减少颗粒在腔体内壁的沉积概率。

设计过程中首先确定的是三个法兰端的通径匹配性，三个接口通径保持一致，适配同管径的管路对接，避免变径带来的额外流阻；法兰的螺栓孔数量、孔间距、密封面外径均严格遵循对应压力等级的法兰标准，确保可与市面上标准法兰件直接互换，无需定制配套连接件。中腔与三个法兰端的衔接处采用圆弧过渡结构，避免应力集中，在承受管路内压、管路安装带来的附加弯矩时，应力可均匀分散到整个腔体壁面，不会在衔接处出现应力峰值导致的开裂风险。法兰颈部的厚度设计做了梯度变化，靠近中腔位置厚度更大，向法兰端面逐渐过渡到标准法兰厚度，既保证了连接强度，也尽可能控制整体重量，减少材料浪费。

从安装边界来看，三个法兰端的轴线处于同一平面，相邻两个接口的轴线夹角为90度，安装时需要预留足够的法兰螺栓操作空间，尤其是每个法兰外侧要留出能放入螺栓、紧固扳手的操作距离，避免安装后螺栓无法穿装或紧固。阀体的整体外形轮廓没有突出的尖锐结构，外部做了圆滑过渡，既方便铸造时的脱模，也能减少外部磕碰带来的损伤，同时保温施工时也更容易贴合保温层，不会出现保温材料无法覆盖的死角。

在实际使用场景中，这款阀体搭配对应的三通球芯、阀杆、密封座以及执行机构后，可实现手动、气动或是电动控制，根据工况需求选择不同的密封材质，即可适配水、蒸汽、弱腐蚀性化工介质等不同流体的输送控制。设计时也考虑了铸造工艺的可行性，整体壁厚保持均匀，没有过厚的热节部位，避免铸造时出现缩孔、缩松缺陷，腔体内部的流道面不需要过多后续加工即可满足流道光滑度要求，仅法兰密封面、阀杆安装孔位置需要进行精加工，可有效控制生产加工成本。对于结构设计从业者来说，这类三通阀体的建模重点在于法兰标准参数的准确调用、中腔与法兰衔接处的曲面过渡处理，以及内部流道与外部结构的壁厚均匀性控制，建模时需要提前考虑加工工艺、安装工况的实际需求，不能只追求外观造型而忽略工程实际的适配性。
