办公用按压式工字图钉三维结构设计

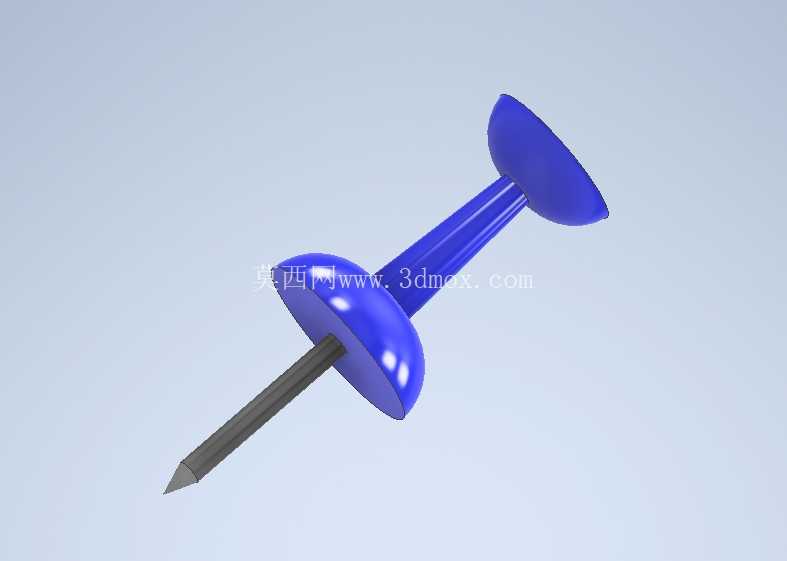

　　日常办公场景中，工字图钉是桌面文件整理、软木板信息张贴场景下的高频使用小五金件，别看零件体量小，结构设计的合理性直接影响使用手感、固定可靠性与重复使用寿命。这款按压式工字图钉的结构设计，完全围绕实际使用场景的受力逻辑展开，没有多余的装饰性结构，所有曲面与尺寸设定都服务于功能实现。从实际使用的受力路径来看，用户按压图钉时，施力点集中在顶部的圆形压帽位置，因此压帽的直径设定充分考虑了指腹的接触面积，避免压强过大造成按压不适感，压帽顶面做了微弧过渡处理，既保证手指接触时的贴合度，也避免锐边在日常拿取时造成剐蹭。压帽下方的过渡颈段做了等径圆柱设计，一方面衔接顶部压帽与底部的承托圆盘，另一方面在图钉刺入软质基材（软木板、毛毡板、纸质公告栏）的过程中，这个颈段不会额外增加刺入阻力，保证按压施力的直线传导。底部的承托圆盘是整个图钉的受力限位结构，当钉针刺入基材到达设定深度后，承托圆盘的下平面会完全贴合基材表面，分散钉身传递的压力，避免压入过深破坏基材表面，同时承托圆盘的直径大于顶部压帽，在拔出图钉时，用户可以用指甲或者薄卡片撬动圆盘下沿，轻松将图钉取出，不会因为受力面过小导致拔取时打滑。

　　钉针部分采用等径圆柱金属结构设计，钉尖做了标准的圆锥过渡，保证刺入时的正向穿透力，不需要过大的按压力度就能穿透多层纸张或者软质板材，钉针与上部塑料主体的连接位置做了埋入式嵌合结构，在建模时特意预留了嵌装的过盈配合量，保证金属钉针与塑料主体连接牢固，不会在多次插拔后出现钉针松动、脱落的问题。从安装边界来看，这款图钉整体高度控制在常规办公文具的适配尺寸范围内，刺入基材后的外露部分不会过高，避免在文件堆叠时剐蹭上层纸张，承托圆盘的厚度做了减薄处理，既保证结构强度不会在按压时出现开裂，也尽可能降低了图钉固定后的突出高度，减少日常使用中的磕碰风险。

　　在曲面过渡的处理上，所有塑料件的外边缘都做了小圆角倒角，没有尖锐的棱角，既符合文具类产品的安全设计要求，也在注塑生产时便于塑料熔体的流动填充，减少成型缺陷。实际使用中，这类图钉除了办公场景的文件固定，也常用于车间生产现场的看板信息张贴、教学场景的教具展示固定，不同场景下对图钉的固定力要求略有差异，这款结构的设计预留了足够的调整空间，可以通过调整钉针的长度、直径来适配不同硬度的基材，比如针对硬度稍高的密度板公告栏，可以适当增加钉针的锥度长度，降低刺入阻力；针对较厚的毛毡展示板，可以加长钉针的有效刺入长度，保证固定的牢固度。

　　建模过程中，所有回转体结构都采用中心轴对称设计，既保证了零件自身的平衡性，也降低了注塑模具的加工难度，分型面设置在承托圆盘的最大直径位置，避免分型线出现在外观可见的正面区域，保证成品的外观整洁度。从结构强度校核的角度来看，塑料主体部分的壁厚做了均匀化处理，压帽、颈段、承托圆盘的壁厚差控制在合理范围内，避免注塑成型时出现缩痕、翘曲等缺陷，承托圆盘与颈段的连接位置做了加强圆角过渡，避免按压时应力集中导致结构断裂。钉针与塑料主体的嵌合位置，在塑料件内部设计了十字形的防转筋位，保证金属钉针嵌入后不会出现周向转动，即使用户在拔取图钉时施加侧向力，钉针也不会和塑料主体发生相对位移。整体结构没有复杂的卡扣或者装配结构，仅由塑料主体与金属钉针两个零件组成，装配工艺简单，适合大批量生产，零件的公差配合要求不高，常规的注塑精度与五金件加工精度就能满足装配要求，生产端的适配性很强。在实际选型使用时，这类图钉的固定力主要由钉针与基材的摩擦力提供，因此针对不同的使用场景，可以通过更换不同表面粗糙度的钉针来调整固定力，比如需要频繁更换张贴内容的场景，可以采用表面光滑的镀镍钉针，插拔阻力小，便于反复使用；需要长期固定、不经常拆卸的场景，可以采用表面带细微滚花的钉针，增加与基材的摩擦力，避免图钉自行脱落。
