边境用混凝土测地界标墩结构设计

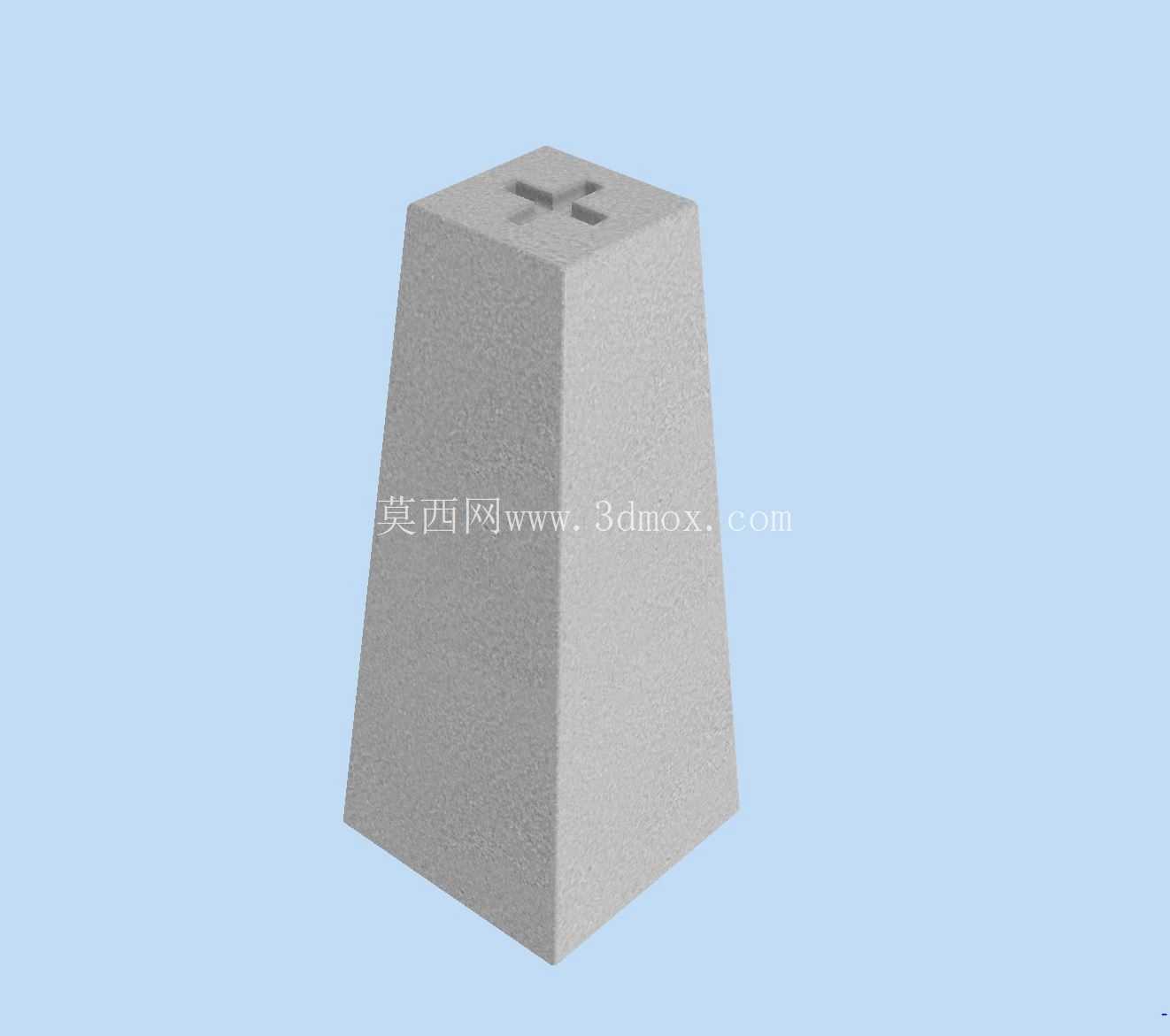

　　在边境线勘定、国土大地测量作业场景中，地面标识墩的核心作用是为测绘基准点、边界分界点提供长期稳定的物理载体，避免点位受自然侵蚀、人为活动干扰出现偏移或灭失。这款混凝土测地标识墩采用上窄下宽的棱台结构设计，整体为素混凝土预制构型，顶部预留十字形刻槽作为点位对中标记，无需额外镶嵌金属标芯即可满足常规测地作业的对中精度要求。从结构受力角度看，棱台构型相比等截面方墩拥有更优的抗倾覆性能，底部接触面积更大，在季节性冻土区域、边坡松散土层布设时，能有效降低冻胀隆起、土体滑移带来的点位偏移风险，墩身侧面做小角度收坡，可减少雨水、风积沙在墩身侧面的长期附着，降低冻融循环、风蚀对混凝土表层的剥蚀速率。

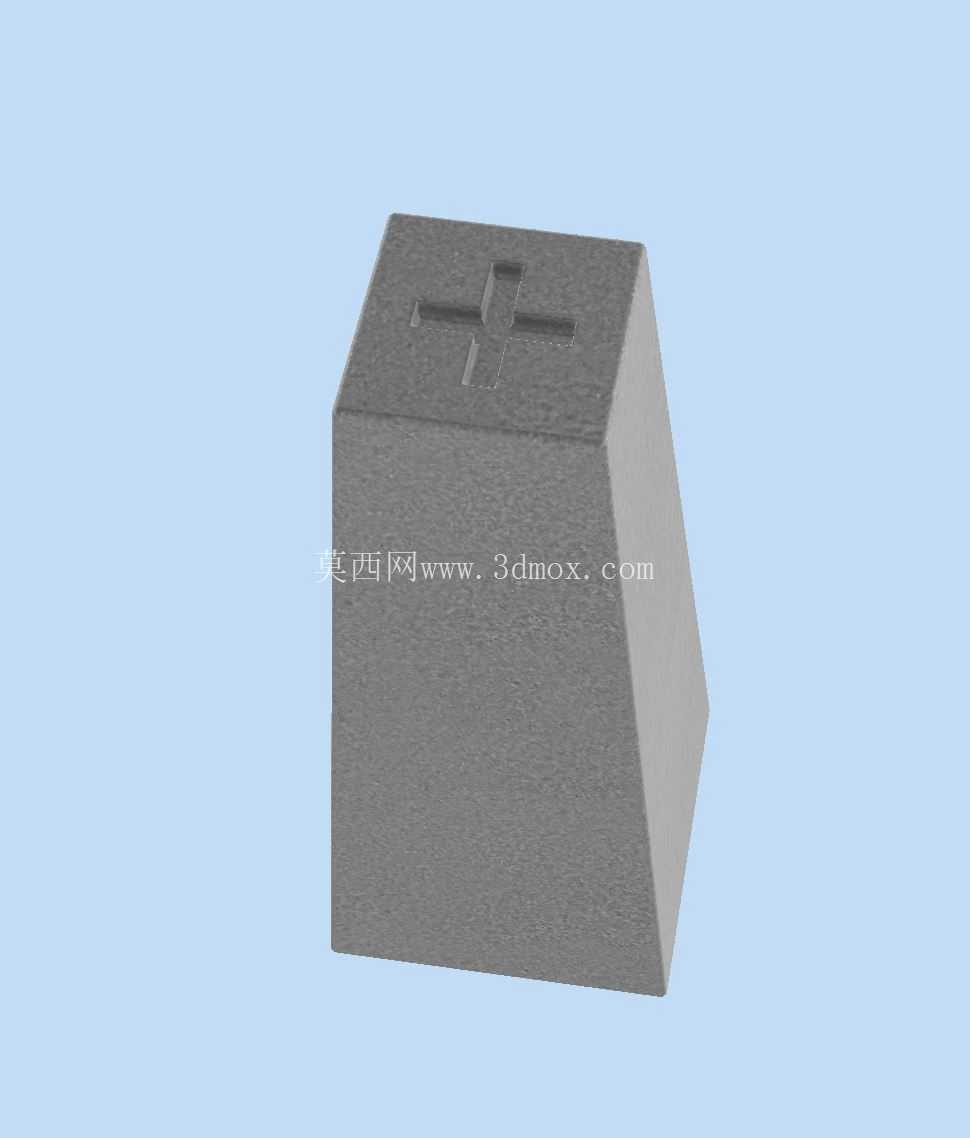

　　标识墩总高度为400mm，属于低桩式地面标识，布设时底部需嵌入原状土层不小于150mm，露出地面部分高度控制在250mm左右，既能够避免地表植被、季节性积雪完全覆盖标识点，也不会因为墩身过高在牧区、边境巡逻通道区域形成通行障碍，减少人为碰撞损坏的概率。顶部十字刻槽的交点即为点位基准中心，刻槽深度控制在15mm、槽宽10mm，刻槽边缘做小圆角过渡，避免预制脱模时出现边角崩缺，后期现场布设完成后可在刻槽内填充红色耐候油漆，提升远距离识别度，满足全站仪、GNSS接收机作业时的快速找点需求。设计阶段充分考虑了野外预制、运输与现场布设的全流程需求，整体构型无外伸构件、无复杂内腔结构，可直接采用钢模平法预制，混凝土标号选用C30抗冻混凝土，适配边境区域低温、大温差的野外环境，无需额外配置钢筋即可满足结构强度要求，单块构件重量控制在单人可搬运范围内，无需大型吊装设备即可完成偏远边境点位的布设作业。墩身未预留额外安装孔位，现场布设时直接将墩体嵌入开挖好的基坑后，采用原土分层夯实回填即可，无需浇筑混凝土基础，大幅降低无通行条件区域的作业难度与物料运输成本。

　　在实际勘界作业中，这类标识墩主要沿边界线走向按照规定间距布设，同时也可作为大地测量控制网的加密水准点、GNSS静态观测点的地面标记，相比传统金属界桩，混凝土材质的防盗性能更优，不存在金属构件被盗窃变卖的风险，长期免维护周期可达20年以上。设计时特意规避了尖锐棱角结构，所有棱边均做5mm的倒角处理，减少运输、搬运过程中的边角磕碰损坏，同时避免野生动物剐蹭、巡逻人员意外磕碰造成的人身伤害。顶部十字标记的方向可根据现场需求对齐正北与正东方向，为现场作业人员提供方位参考，无需额外设置方位标识物。

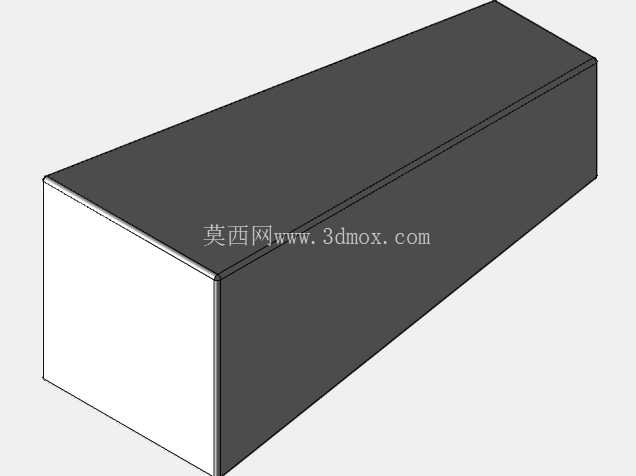

　　从建模逻辑来看，整体结构采用对称构型设计，以中心轴线为基准做拔模斜度特征，顶部十字刻槽采用拉伸切除特征生成，所有倒角、圆角特征统一参数设置，既保证了预制模具的加工便利性，也避免了应力集中导致的混凝土构件开裂问题。这类低高度测地墩还可应用于矿区边界标定、农田权属分界、工程施工控制网布设等场景，通过调整混凝土标号、墩身高度参数即可适配不同区域的使用需求，400mm高度的标准款主要适用于年积雪深度不超过200mm的区域，若用于高海拔、深积雪区域可适当调整墩身总高度，保证标识点在积雪期仍可被快速识别。
