带橡皮头木质书写铅笔三维结构设计

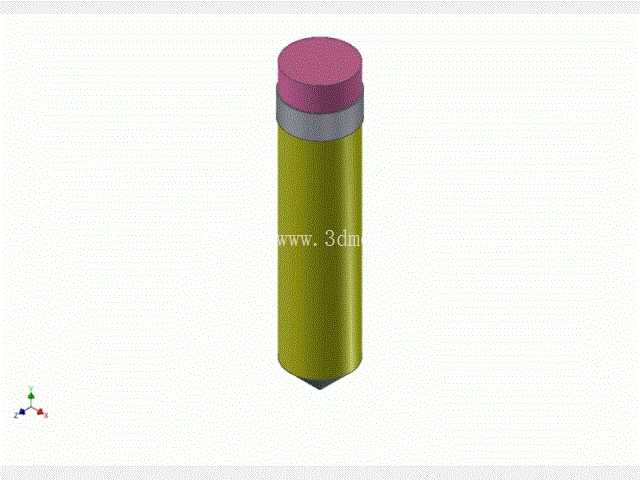

　　设计过程中首先确定笔杆的主体形态，常规木质铅笔多采用六角形或圆形截面，这款模型采用圆形笔杆设计，握持时的贴合度更优，笔杆长度参考常规民用铅笔的通用尺寸，控制在180mm左右，直径控制在8mm上下，符合成年人与青少年的握持尺寸边界，不会因过粗导致握持费力，也不会因过细容易折断。笔杆外层的涂漆层做了色彩区分，主体采用橄榄绿色涂装，还原常见铅笔的外观特征，顶部的固定金属箍采用薄金属卷压结构，建模时还原了金属箍的卷边接缝特征，金属箍的作用是将橡皮块牢牢固定在笔杆顶端，避免使用过程中橡皮脱落，金属箍的内径与笔杆外径做过盈配合设计，装配时通过压装工艺将金属箍套入笔杆端部，配合摩擦力实现固定。日常办公与学习场景中，带橡皮头的木质铅笔是普及率极高的书写绘图工具，这款模型完整还原了常规木杆铅笔的全结构特征，从笔杆主体、铅芯到顶部橡皮、固定金属箍都做了等比例的结构还原，可用于文具产品结构展示、教学演示场景的三维素材使用。从实际使用场景出发，这类铅笔主要面向日常书写、工程草图绘制、学生作业书写、美术素描起稿等场景，相比自动铅笔，木质铅笔的铅芯可通过削切调整露出长度与笔尖锥度，能适配不同力度的书写与线条绘制需求，顶部集成的橡皮头可快速擦除铅笔痕迹，无需额外携带橡皮，适合便携使用场景。

　　顶部的橡皮块采用圆柱形结构，直径与金属箍内径匹配，露出金属箍的高度控制在10mm左右，既保证足够的橡皮使用量，也不会因露出过长导致使用时橡皮弯折断裂，橡皮采用紫红色软质橡胶材质，建模时还原了橡皮端面的平整特征，与金属箍的配合面做贴合处理，无多余间隙。笔杆下端的铅芯部分做了削切后的锥度还原，铅芯从笔杆内部延伸至笔尖，露出的铅芯尖端做了小平面处理，还原实际削切后的铅笔笔尖形态，避免尖端过于尖锐不符合实际使用状态，铅芯直径控制在2mm左右，符合常规HB铅笔的铅芯尺寸标准，铅芯与木质笔杆的结合部分做了嵌入处理，模拟实际生产中铅芯与木杆的压合装配结构。

　　从结构设计的合理性角度，这款模型在建模时规避了常规铅笔建模容易出现的配合间隙问题，金属箍与笔杆、橡皮与金属箍、铅芯与笔杆的配合面都做了共面处理，无穿模、错位问题，各部件的比例严格参考实物尺寸，可直接用于3D打印展示、产品宣传动画制作、文具类产品的结构教学演示。在实际工程应用中，这类文具模型的建模精度直接影响后续渲染与展示效果，建模时对笔杆的圆柱度、金属箍的同轴度、橡皮与笔杆的同轴度都做了约束，保证整体结构的对称性，笔尖的锥度角度参考实际削笔器削出的标准角度，控制在15度左右，既保证书写时的线条流畅度，也避免铅芯过尖容易折断。笔杆表面的涂装效果做了哑光质感还原，模拟木质铅笔表面的涂漆质感，金属箍做了半哑光金属质感处理，橡皮做了软质橡胶的哑光质感区分，铅芯做了石墨材质的深灰质感还原，不同部件的材质特征清晰，可直接用于材质渲染输出。从安装与适配角度，这款铅笔模型为一体化装配结构，无额外活动部件，整体尺寸符合常规文具的收纳尺寸边界，可放入常规笔袋、文具盒中，不会因尺寸过大导致收纳不便，整体重量参考实物控制在5g左右，握持时的重量感与实物一致，适合用于VR教学场景中的文具识别、产品展示场景中的实物还原。

　　建模过程中采用参数化建模思路，笔杆直径、长度、橡皮高度、金属箍宽度、铅芯直径都设置了可调参数，后续如果需要调整不同规格的铅笔尺寸，可直接修改参数完成模型更新，无需重新建模，大幅提升模型的复用性，比如制作儿童短铅笔、工程绘图加长铅笔时，只需要调整对应长度参数即可快速生成新的模型版本。针对铅笔容易摔断铅芯的实际使用问题，建模时铅芯嵌入笔杆的深度做了合理设置，嵌入深度达到笔杆直径的三分之二，保证铅芯与木杆的结合强度，模拟实际生产中铅芯的固定方式，避免铅芯从笔杆中脱落。顶部橡皮的固定结构除了金属箍的过盈配合，还在橡皮与笔杆的接触端面做了贴合处理，模拟实际生产中橡皮与笔杆端部的粘接辅助固定，进一步提升橡皮的连接可靠性，还原真实产品的装配工艺。
