可调式多用途角度规测量工具结构

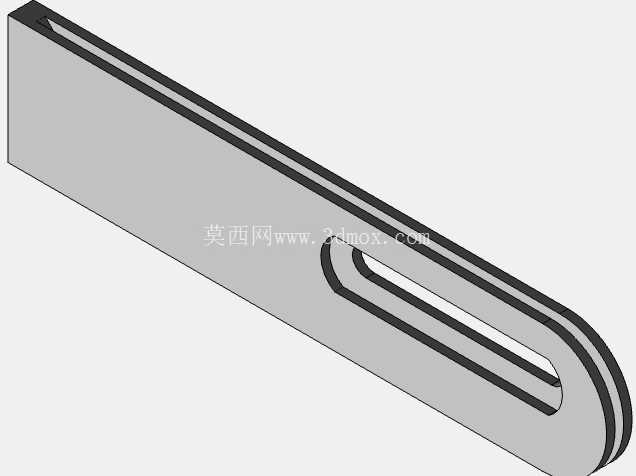

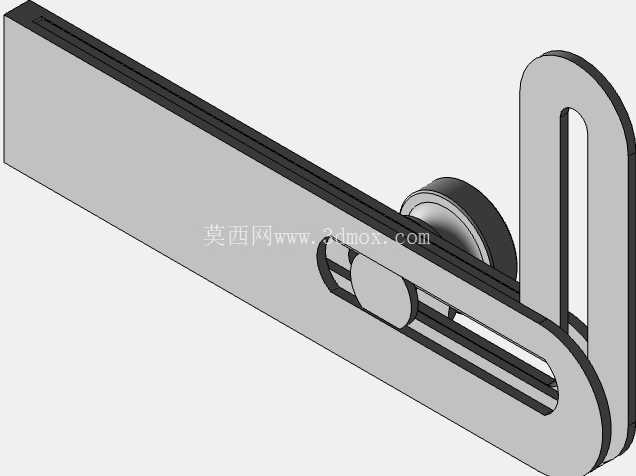

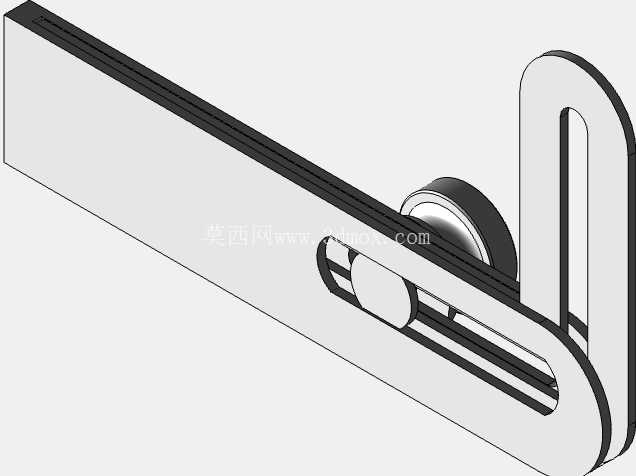

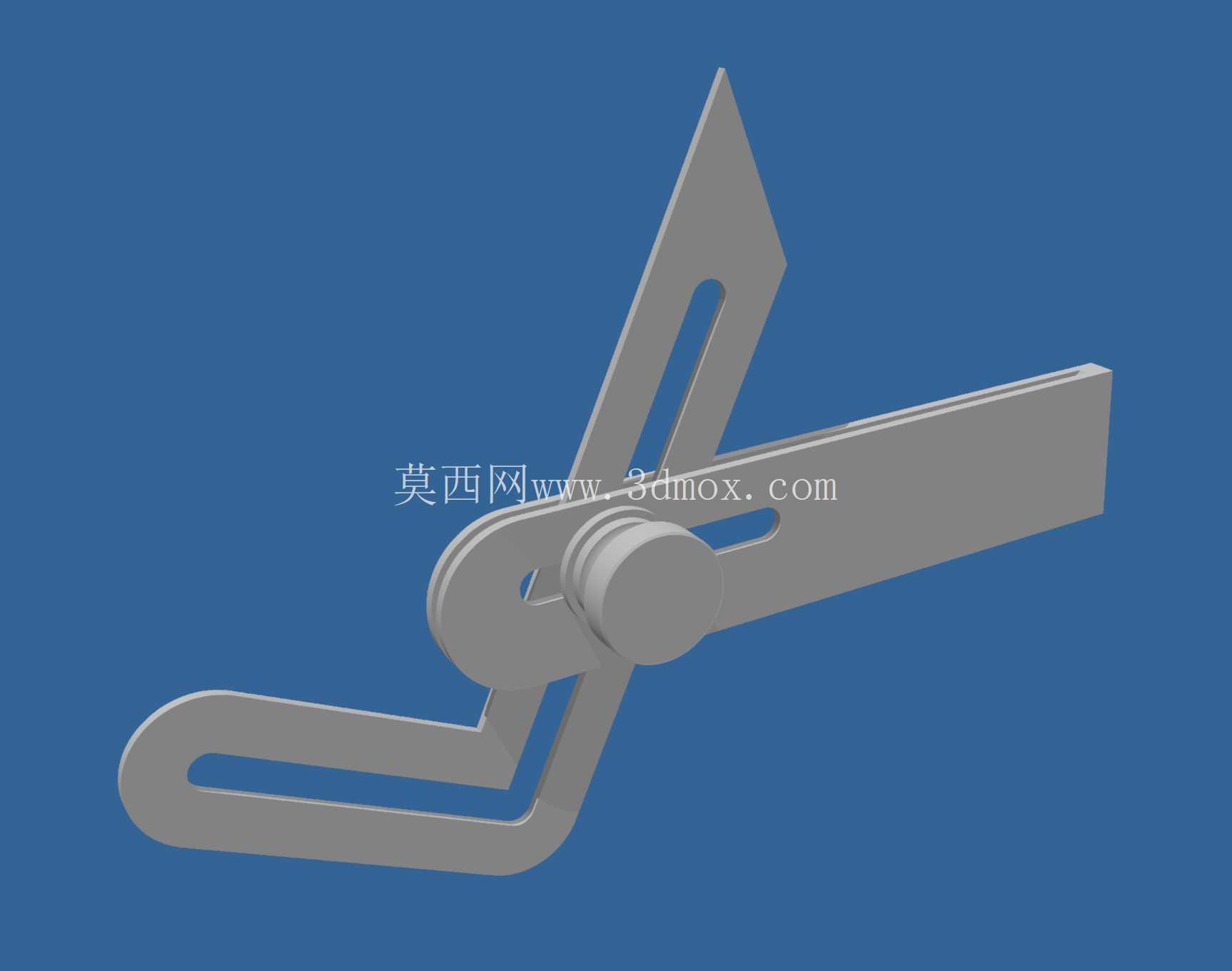

在机加工现场的划线工序、小型工装的角度校准、gridfinity模块化工具收纳系统的配套工位搭建场景里，这类可调角度规的使用频率远高于固定式角度样板。不同于常见的整体式角度尺，这款角度规采用三段铰接式结构，底部弯折的定位边可以直接贴靠工件基准面，不需要额外扶持就能完成定位，中间的铰接轴带阻尼锁紧结构，调整到目标角度后不会因为轻微触碰发生偏移，上方的斜向测量边开有长条形让位槽，既可以避让工件表面的凸起毛刺，也能配合划针直接在工件表面划出角度基准线。

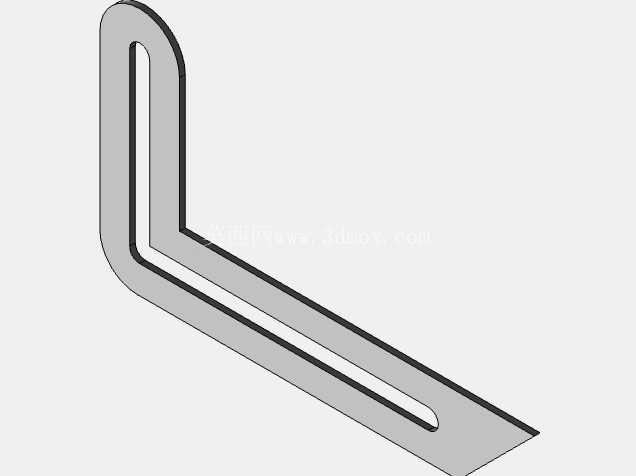

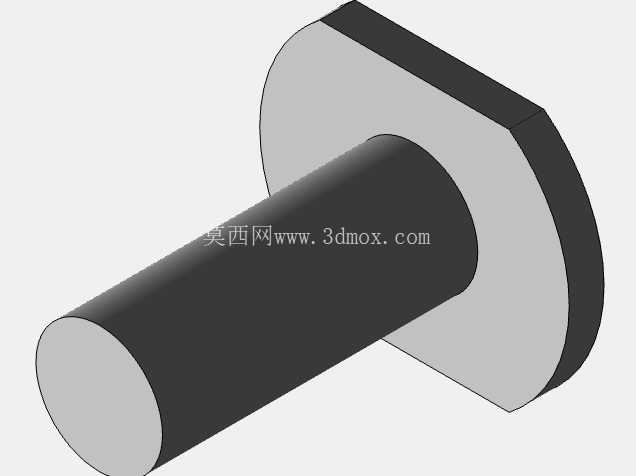

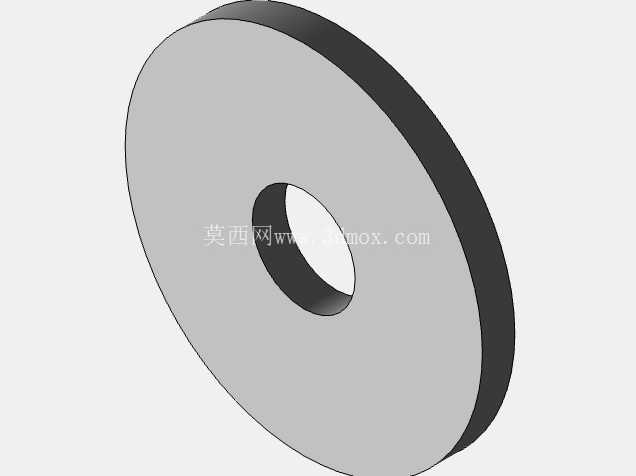

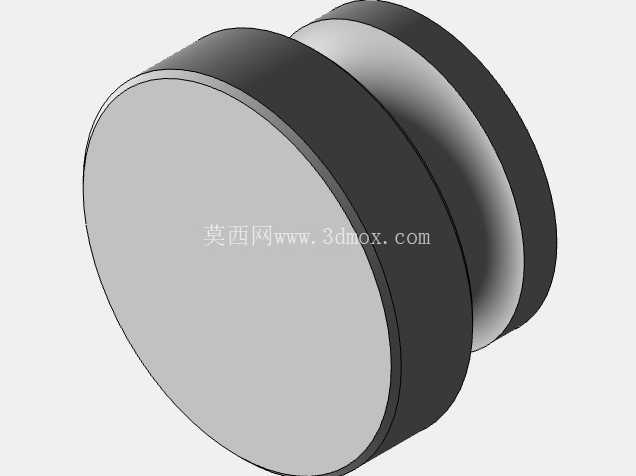

从结构设计逻辑来看，这款角度规没有采用复杂的刻度读数结构，而是偏向快速定位的使用需求，所有棱边都做了R0.3的倒角处理，不会在划线或者测量时刮伤工件表面，铰接位置的轴套采用间隙配合设计，长期反复调整也不会出现卡滞，三个臂的厚度统一为4mm，既保证了手持时的结构刚性，不会因为受力发生形变影响测量精度，也能适配多数钳工台的工具收纳槽尺寸，不会因为厚度过大占用过多收纳空间。底部的弯折臂做了内凹的长槽设计，一方面是减轻整体重量，长时间手持操作不会产生明显的疲劳感，另一方面可以在贴靠带台阶的基准面时，避开台阶的干涉位置，保证基准面完全贴合，避免因为贴合不到位产生的角度误差。

实际使用场景中，这类角度规不需要搭配额外的辅助工具，单手握持就可以完成角度调整和定位，在钣金下料的角度核对、木工小件的角度划线、3D打印零件的后处理角度校准场景下都能适用。设计时特意将铰接点的旋转阻尼调整到合适区间，调整角度时只需要单指推动测量臂就能完成角度变换，调整到位后依靠阻尼就能保持角度固定，不需要额外的锁紧旋钮操作，在需要频繁切换角度的工序里能大幅减少操作步骤。外形尺寸上，整体展开后的最大长度不超过150mm，收拢后可以放入标准的gridfinity工具模块格内，和其他常用手动工具统一收纳，不会出现工具零散放置难以寻找的问题。

从安装边界来看，这款角度规本身不需要固定安装，属于手持便携类量具，但是如果需要配合工装做固定角度定位，可以通过三个臂上的长槽，用M3的螺丝将其固定在工装基板上，作为固定角度的定位挡块使用，长槽的调节余量可以适配不同的定位位置，不需要额外打孔就能完成安装。测量臂的尖端做了收窄处理，在测量狭小位置的角度时，可以深入到缝隙内部完成基准贴合，不会因为臂宽过大无法接触到测量基准面。所有结构的连接处都没有突出的铆钉或者轴头，放置在平台上时可以完全贴平，不会因为局部凸起导致放置不稳，影响划线或者测量的精度。

不同于精密级的万能角度尺，这款角度规更偏向现场快速作业的使用需求，精度控制在±0.5度范围内，完全满足普通划线、定位、角度核对的工序要求，没有多余的读数结构也降低了使用门槛，新入职的操作工不需要专门培训就能快速上手使用。整体结构没有易损件，铰接位置的磨损可以通过轻微涨铆轴头来消除间隙，长期使用后也能保持足够的定位精度，不需要频繁更换。
