直径32毫米万向圆盘气泡水平仪结构设计

日常设备调平作业里，这类小尺寸圆盘气泡水平仪的使用场景远比想象中宽泛，从实验室小型光学平台的支脚调平、小型自动化检测工位的台面水平校准，到便携测绘仪器的快速找平、甚至是民用DIY工作台的安装调平，都能看到这类水准器件的身影。不同于长条式水平仪仅能完成单轴向的水平度检测，圆盘式结构的核心优势是可以同时识别X、Y两个轴向的倾斜偏差，无需反复转动调整仪器摆放角度，单次放置就能完成平面内全方向的水平度判断，对于需要快速完成调平的便携作业场景来说，这种结构的使用效率要远高于单轴水准器件。

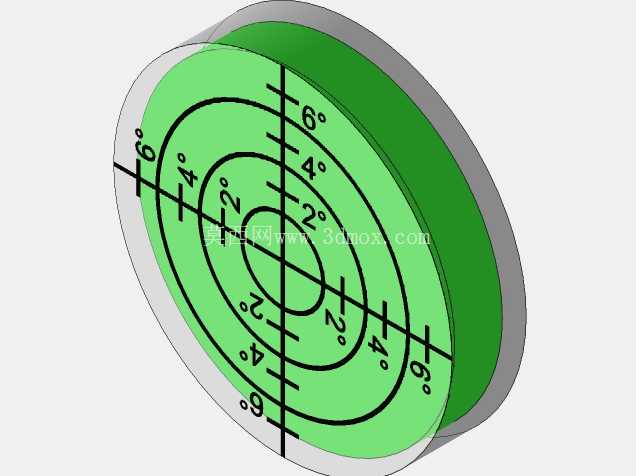

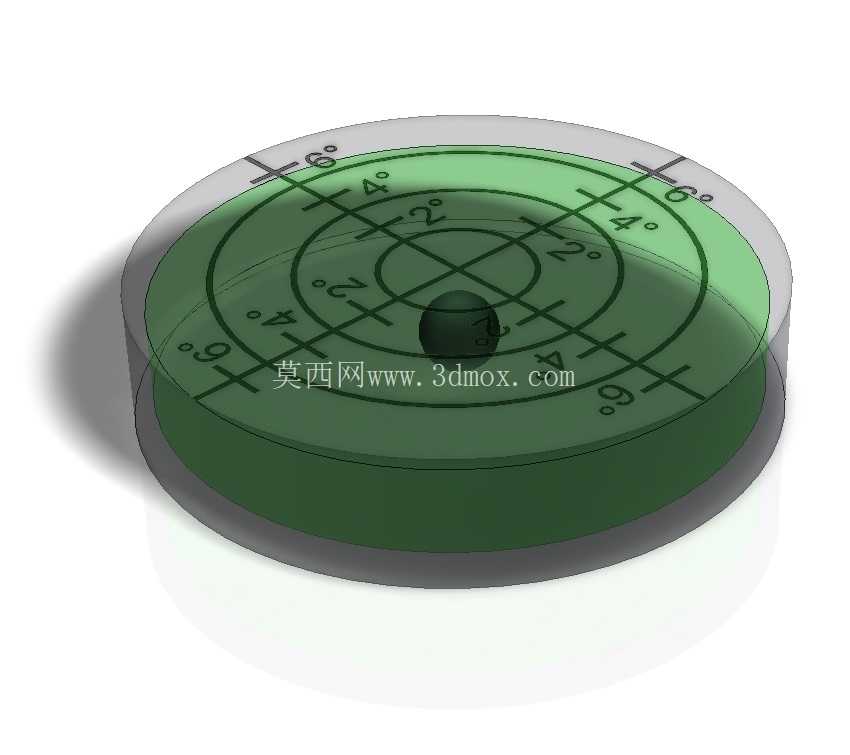

从结构设计逻辑来看，这款直径32毫米的圆盘气泡水平仪，整体采用薄型圆柱式外形，主体外壳采用透明硬质材质成型，内部填充低粘度阻尼液体，预留尺寸经过精确计算的密封气泡腔，腔体内部的刻度面采用同心圆加十字正交刻度线的布局，刻度分度值覆盖正负6度的倾斜测量范围，每2度设置一道环形刻度线，十字方向额外标注刻度数值，方便使用者快速读取两个正交方向的具体倾斜角度。气泡在液体中受浮力作用始终向腔体最高点移动，当气泡完全处于同心圆中心位置时，即代表安装平面处于水平状态；若气泡向某一方向偏移，偏移方向即为平面偏高的一侧，偏移距离对应刻度值即可换算出具体倾斜角度，整个读数逻辑直观，无需复杂培训就能快速掌握使用方法。

尺寸设计上，32毫米的外径属于便携型水准器件的常用规格，整体厚度控制在8毫米左右，安装时既可以选择嵌入式安装，在待调平设备的安装面加工直径32毫米、深度匹配的沉孔，将水平仪嵌入孔内后采用密封胶固定，保证水平仪基准面与设备安装面完全贴合，避免安装间隙带来的测量误差；也可以选择法兰式外装，依靠水平仪底部的安装平面直接粘接或通过外圈压圈固定在设备表面，安装方式灵活，适配不同设备的结构设计需求。设计过程中需要重点考量几个核心参数：首先是内部液体的选择，既要保证低温环境下不会出现凝固、粘度骤升的问题，避免气泡移动卡顿影响测量响应速度，也要保证液体与腔体材质的兼容性，长期使用不会出现浑浊、腐蚀腔体内壁刻度的问题；其次是气泡尺寸的控制，气泡直径需要与中心刻度圈的内径匹配，过大的气泡会导致读数灵敏度下降，过小的气泡则容易受液体表面张力影响出现卡滞，无法准确反映平面倾斜状态；另外，腔体的密封结构设计是决定产品使用寿命的核心，需要保证在-20℃到60℃的常规使用温度范围内，不会出现液体渗漏、气泡体积异常变化的问题，通常会采用超声波焊接加密封胶的双重密封结构，保证长期使用的可靠性。

从实际使用的角度来说，这类小尺寸圆盘水平仪的测量精度通常可以达到每米0.5毫米的偏差范围，完全满足普通工业设备、民用器材的调平精度需求，相比电子水平仪，这类纯机械式结构无需供电，不存在电路故障、电池损耗的问题，环境适应性更强，在潮湿、多粉尘的作业场景下也能稳定工作，且成本远低于电子类测平器件，适合大规模批量应用在各类需要自带水平校准功能的设备上。建模过程中，需要重点还原腔体内部的刻度细节、透明外壳的壁厚均匀性，以及气泡在水平状态下的居中位置，保证模型装配后可以直观展示水平仪的工作原理，结构建模时需要预留密封结构的安装间隙，还原实际生产中的装配公差，避免出现结构干涉的问题，同时要保证外圆、安装基准面的形位公差符合设计要求，因为基准面的平面度会直接影响最终的测量精度，建模时需要将基准面的平面度公差控制在0.02毫米以内，才能保证实际生产出的产品满足使用精度要求。
