分段式罗盘臂固定头帽结构设计

在野外勘测、定向导航类通讯配套设备的结构组成中，罗盘臂的连接固定部件直接影响整套定向机构的使用稳定性，这款分段式锥头固定头帽，就是针对罗盘臂多段拼接场景设计的专用锁紧定位零件。从实际应用场景来看，这类零件常配套在便携定向通讯设备、户外勘测罗盘组件上，解决多段罗盘臂展开后拼接位置容易松动、对位偏移的问题，尤其适合需要频繁拆装、折叠收纳的便携类勘测通讯设备，在户外作业、应急通讯布设、地质勘测定向等场景中，能保证罗盘臂拼接后整体刚性满足定向精度要求，不会因为连接位置的旷量导致罗盘读数出现偏差。

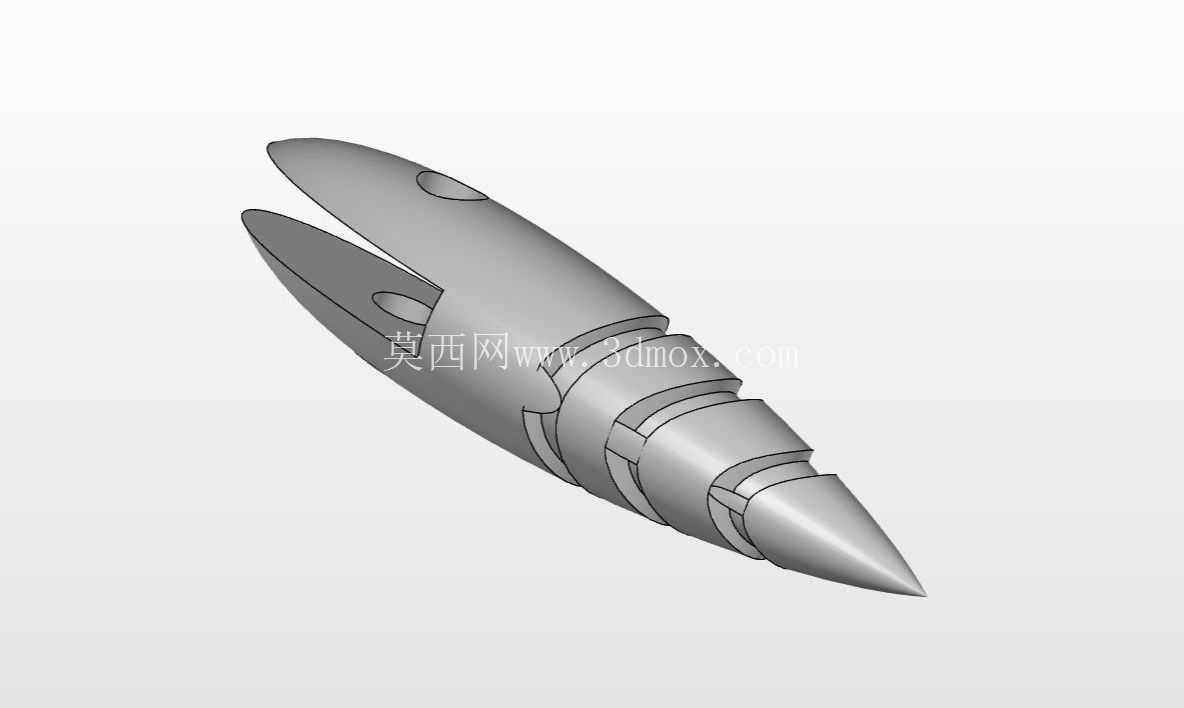

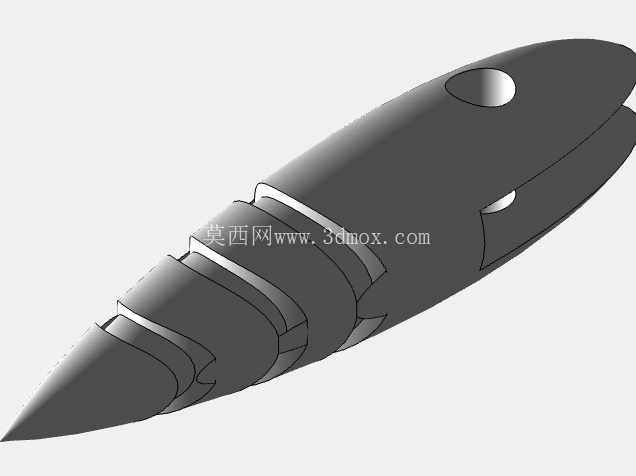

从功能特性上看，这款头帽采用分段式阶梯锥面结构，整体从安装端到顶端呈逐渐收窄的流线锥型，每一段阶梯环槽都对应罗盘臂拼接段的内嵌卡位，安装时顺着锥面导向推入罗盘臂的连接端，分段环槽会和臂管内壁的弹性卡榫自动卡合，不需要额外的紧固件就能实现轴向锁紧，同时头帽两侧开设的对称定位孔，能和罗盘臂端部的定位销配合，限制周向转动，避免拼接后出现相对扭转。顶端的收窄锥头一方面能在安装时起到导向作用，快速对准臂管的内孔，减少对位调整的时间，另一方面锥面的圆弧过渡不会在收纳时剐蹭设备的其他部件，也能避免尖锐棱角划伤作业人员。

设计思路上，这款零件没有采用传统的一体式圆柱锁紧结构，而是选择分段环槽加锥头的组合形式，核心是考虑到便携罗盘臂多为薄壁管材加工，一体式圆柱头帽和管壁配合时，接触面积过大容易出现安装卡滞，在低温或者沙尘环境下，管壁细微变形就会导致头帽无法顺利装入，分段环槽的设计减少了和管壁的接触面积，环槽之间的空隙还能容纳少量沙尘、凝露形成的杂质，不会因为细小颗粒卡滞导致拆装受阻。同时每一段环槽的外径差控制在0.8mm，既保证卡合后的锁紧力足够承受日常使用中的拉扯、扭转力，又不会因为台阶差过大导致安装阻力过大，单手就能完成拆装操作。头帽尾部的开叉结构是设计中的关键细节，两个对称的开叉槽让头帽尾部具备一定的弹性变形量，推入臂管时尾部可以轻微向内收缩，到位后自动弹开卡入臂管的限位槽，实现反向锁止，不会因为设备晃动、拉扯导致头帽脱落。

从安装边界和尺寸适配来看，这款头帽的最大外径和配套罗盘臂的外径保持齐平，安装后不会突出臂管表面，保证臂体展开后整体外观流畅，没有突出的磕碰点。整体长度适配常规4系通讯罗盘的臂端安装空间，安装后头帽伸入臂管内部的长度占总长度的三分之二，剩余的锥头部分外露，既保证足够的配合长度实现稳定连接，又不会因为伸入长度过多占用臂管内部的走线空间——很多便携罗盘的臂管内部需要布设信号连接线，头帽的中空分段结构不会阻断内部走线通道，连接线可以从头帽中心的空腔穿过，不影响臂内的线路布设。安装时不需要专用工具，只需要对准臂管内孔推入到位，听到卡榫卡入环槽的声响即可完成固定，拆卸时只需要按压臂管外侧的解锁卡扣，就能将头帽拔出，适合户外无工具场景下的快速拆装维护。

在实际使用的可靠性层面，这种分段锥面结构相比传统的螺纹连接头帽，不会因为频繁拆装出现螺纹滑牙的问题，也不会因为振动导致螺纹连接松动，在颠簸的野外作业场景下，卡榫配合环槽的锁紧形式能保持长期的连接稳定性，不需要频繁检查锁紧状态。同时流线型的外表面没有多余的凸起、凹槽，不容易积存泥沙、雨水，日常维护只需要擦拭表面即可，环槽内积存的少量杂质在拆装过程中会被臂管的卡榫自动刮除，不需要额外清理就能保证顺畅的拆装手感。对于结构设计从业者来说，这类小零件的设计核心是平衡安装便捷性、连接可靠性和场景适配性，不能只考虑锁紧强度而忽略户外使用的特殊环境需求，这款头帽的分段弹性结构，正是针对便携通讯勘测设备的使用场景做了针对性的结构优化，在小尺寸的零件上集成了导向、锁紧、周向定位、走线避让多重功能，没有多余的结构设计，每一处外形变化都对应实际的功能需求。
