通讯设备用双片式冲压锁存连接构件

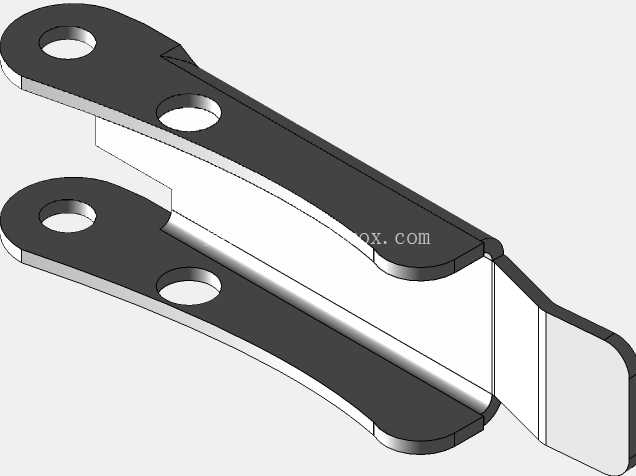

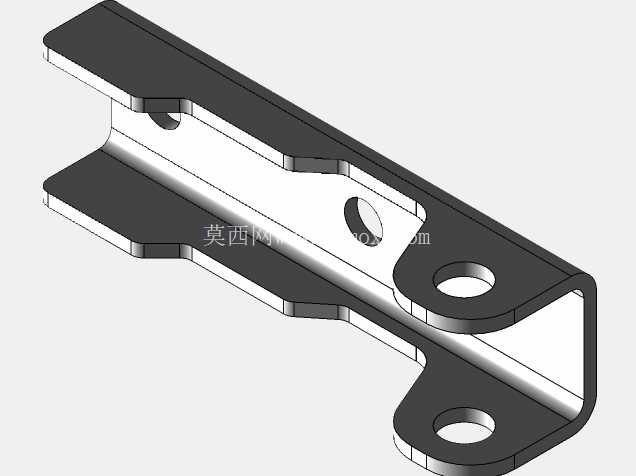

　　在通讯机房设备、户外通讯机柜、便携通讯终端的结构装配环节，这类双片式锁存构件是实现部件快速卡接、限位锁紧的核心小尺寸结构件，日常运维中经常能在机柜门板快拆结构、通讯模块插拔限位结构、便携电台电池仓锁紧结构里见到它的身影，别看零件尺寸不大，直接决定了可拆卸连接部位的锁紧可靠性与拆装效率。从结构形态来看，该构件采用对称双片弯折成型设计，两片冲压件通过弯折形成的空腔实现对配套插接头的包覆限位，每片构件上预留两个同轴贯通安装孔，孔位边缘做了去毛刺倒角处理，避免装配时刮伤配套紧固件的镀层，也能消除应力集中导致的零件开裂风险。

　　构件的弯折段采用大圆弧过渡设计，既避免冲压弯折时出现材料拉伸断裂，也能在锁紧动作过程中提供适度的弹性形变空间，让插拔锁紧的手感保持适中，不会出现卡滞过紧或者锁合松旷的问题。设计这类构件时，首先要匹配配套插接部位的厚度公差，两片构件的内侧面间距需要控制在合理公差带内，既要保证插接头插入后不会出现横向窜动，也要避免尺寸过紧导致插接头插拔时出现镀层磨损、甚至卡滞无法拆卸的问题。安装孔的孔距需要严格匹配安装基座的孔位公差，孔位偏差控制在0.1mm以内，避免装配时出现紧固件强行拉拽导致的构件变形，影响后续锁紧精度。

　　构件的自由端做了收边导角处理，插入配套锁槽时可以起到导向作用，不需要刻意对准就能顺利滑入锁合位置，适合通讯设备快速运维、现场无工具拆装的使用场景。从安装边界来看，该构件属于薄型冲压结构件，整体厚度不超过8mm，安装后突出基座表面的高度控制在5mm以内，不会占用通讯设备内部过多的布线空间，也不会和周边的电路板、线束产生干涉。构件的边缘全部做了卷边或者钝化处理，没有尖锐的冲切毛边，现场装配或者运维操作时不会划伤操作人员的手部，也不会割破通讯设备内部的线束绝缘层，避免出现短路隐患。

　　在实际应用场景中，这类锁存构件常替代传统的螺丝紧固结构，用于需要频繁拆装的通讯部件部位，比如通讯基站的射频模块快拆结构、户外通讯机柜的侧门锁紧结构、便携通讯设备的电池仓固定结构，不需要额外工具就能实现快速解锁与锁合，大幅提升现场运维的效率。构件的材料一般选用冷轧弹簧钢板冲压成型后做发黑或者镀锌处理，表面具备基础的防锈能力，能够适应户外通讯设备的温湿度变化环境，长期使用不会出现锈蚀卡滞的问题。弯折部位的弧度设计经过反复验证，在保证结构强度的前提下预留了适度的弹性变形量，锁合时可以通过自身弹性持续施加压紧力，避免通讯设备在运输、运行过程中因为振动出现锁合松脱的问题，保证连接部位的可靠性。两个安装孔的设计可以让构件通过铆钉或者螺丝牢牢固定在安装基座上，不会因为反复插拔锁紧出现构件移位，长期反复使用后依然能保持稳定的锁紧精度。构件的外形轮廓做了优化设计，没有多余的突出结构，在紧凑的通讯设备内部空间里，可以和周边的结构件保持足够的安全间隙，不会因为设备振动产生碰撞异响，也不会干扰周边电子元器件的正常运行。
