实木手柄八角锤头敲击工具结构设计

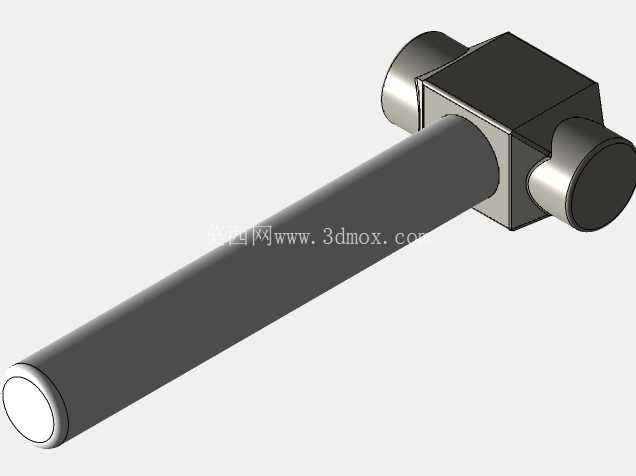

　　在日常设备维保、五金装配、钣金校正以及小型构件敲击就位的作业场景里，手锤是一线操作人员接触频次最高的手动工具之一，这套三维结构完整还原了传统木柄八角锤的装配关系与细节特征，可作为手工具选型参考、工装夹具配套设计、作业场景模拟搭建的基础三维素材使用。从实际使用场景出发，这类手锤的核心功能是通过锤头的自重与手臂挥击的动能叠加，对目标工件施加瞬时的冲击载荷，完成销钉敲入、板材校形、锈蚀连接件松动、硬质材料凿击辅助等作业，不同重量的锤头适配不同的作业强度，常规维保场景下2磅左右的锤头适配性最广，过重会增加长时间作业的疲劳度，过轻则无法提供足够的冲击能量，难以完成较硬材质的敲击作业。设计过程中首先要平衡锤头与手柄的连接可靠性，锤头的安装孔采用带锥度的通孔结构，靠近锤击端的孔径略小于木柄插入端的最大直径，装配时将木柄从锤头小端穿入，到位后通过端部楔入金属胀楔的方式让木柄端部在锤头孔内胀开，形成过盈配合，避免挥击过程中锤头脱落引发安全事故，这部分结构在模型里做了完整的还原，包括木柄端部的楔入槽、锤头内孔的锥度变化都和实际量产产品的结构保持一致。

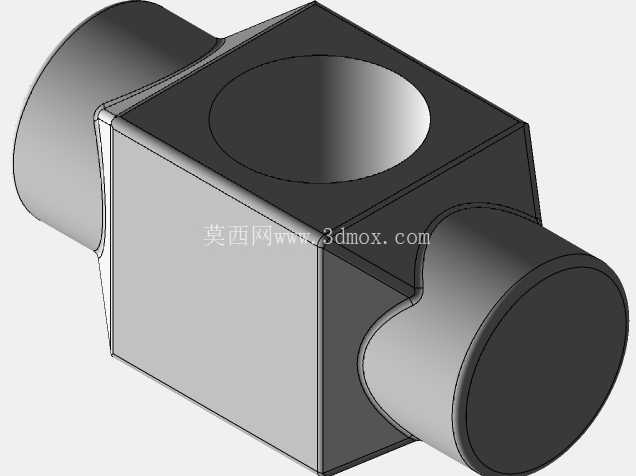

　　手柄部分选用硬木材质的结构设计，握持段做了符合人体工学的圆弧收腰处理，表面没有多余的防滑纹路，依靠硬木本身的摩擦系数就能提供足够的握持力，靠近锤头的位置做了直径加粗的过渡段，一方面可以提升手柄根部的抗弯折强度，避免敲击过程中手柄从根部断裂，另一方面也能在一定程度上阻挡敲击产生的碎屑飞溅向握持方向。锤头部分采用两端对称的八角形结构，两个端面都是平整的淬火工作面，平面度控制在合理范围内，避免敲击时出现应力集中导致工件表面损伤或者锤头崩边，锤头的中部做了圆弧过渡的减重设计，在保证整体重量满足作业需求的前提下，减少不必要的材料冗余，同时让锤头的重心尽可能落在锤击面的中心轴线上，保证挥击时的力线稳定，不会出现偏载导致的手腕扭伤。

　　从安装边界与尺寸适配的角度看，这类手锤的整体长度控制在300毫米到350毫米区间，锤头最大直径约40毫米，握持段的直径在28毫米到32毫米之间，适配成年男性的常规握持尺寸，存放时不需要额外的固定支架，平放在工具柜的层板上即可，也可以配套挂孔式挂架悬挂存放，占用的存储空间很小。在实际的结构设计验证环节，这类手锤的三维模型还可以导入动力学仿真软件，模拟不同挥击角度、不同敲击力度下的应力分布，验证锤头与手柄连接位置的疲劳强度，优化楔块的尺寸与打入深度，提升工具的整体使用寿命；也可以用于装配培训的三维演示素材，给新入职的维保人员演示手锤的正确装配流程、握持位置以及作业时的安全注意事项，相比二维图纸更加直观。

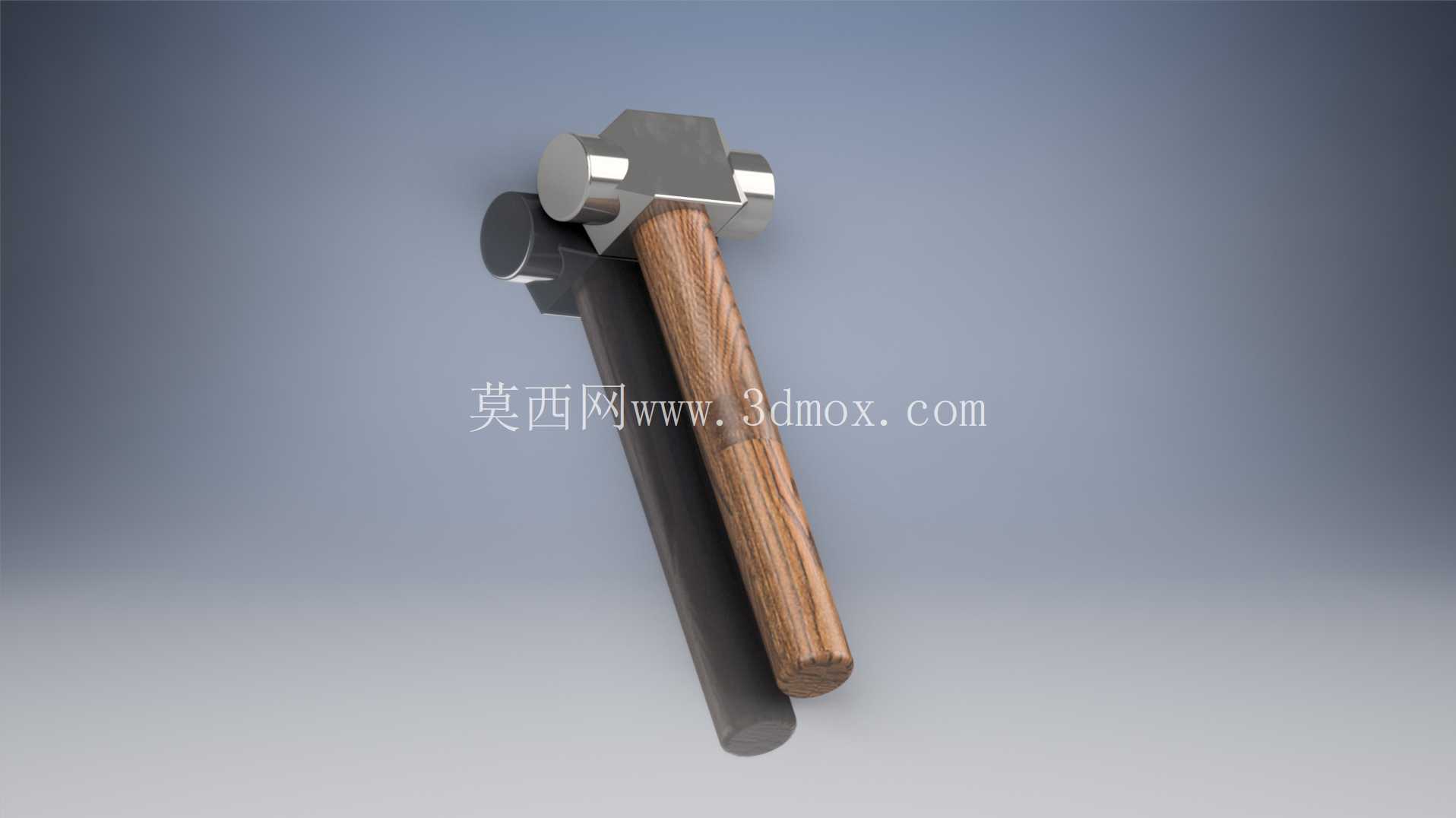

　　不同于一体式钢制手锤，木柄结构的减震性能更优，长时间作业时传递到手腕的震动更小，能有效降低职业性的腕部损伤风险，这也是这类传统结构手锤至今仍在大量场景中使用的核心原因，模型里对木柄的纹理走向、锤头的金属倒角、边缘的钝化处理都做了细节还原，能够直接用于作业场景的可视化渲染、工具类产品的结构展示以及相关教学课件的素材制作。在钣金维修场景中，这类手锤可以配合垫铁完成金属板材的凹凸修复，通过不同力度的敲击让板材产生可控的塑性变形，恢复原有平面度；在机械装配场景中，可以用来敲击铜棒完成轴承、衬套的压装就位，避免直接敲击精密零件造成表面损伤；在建筑装修场景中，也可以配合凿子完成墙面开槽、瓷砖剔除等作业，不同场景下对锤头端面的硬度要求略有差异，模型中预留了端面热处理区域的结构标识，可根据不同的使用需求调整对应的材料参数与热处理工艺要求。
