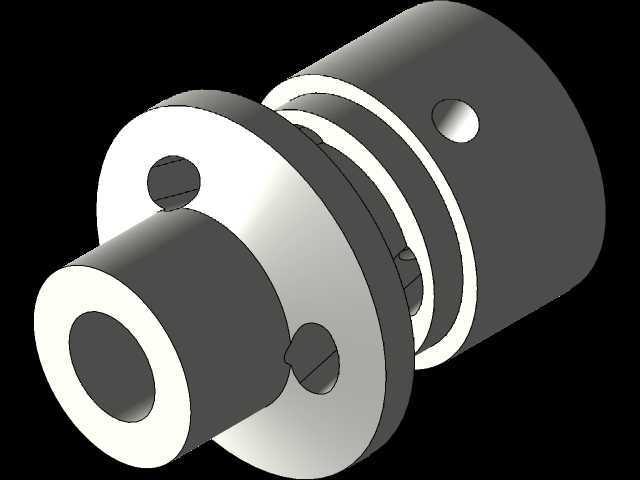

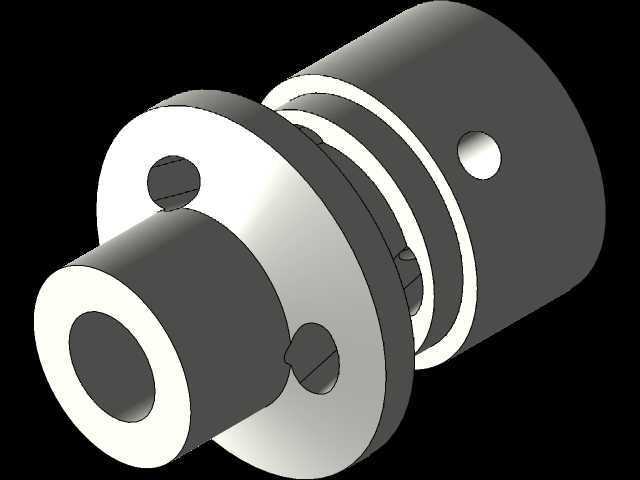

带齿轮传动结构的自紧式钻夹头结构

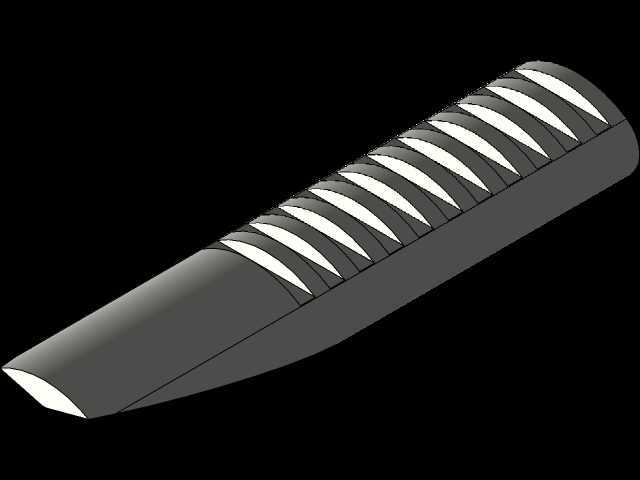

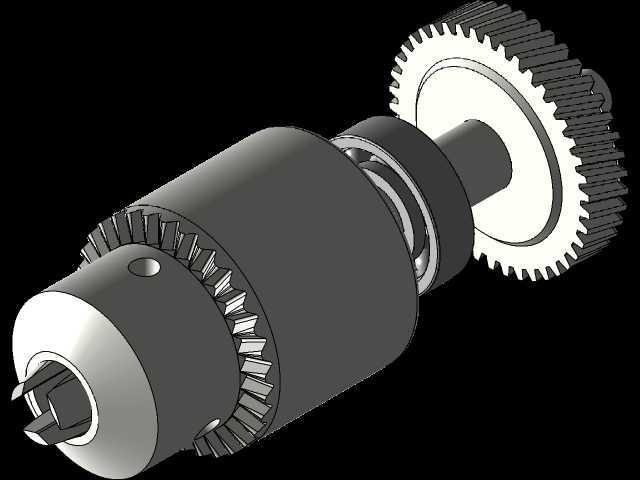

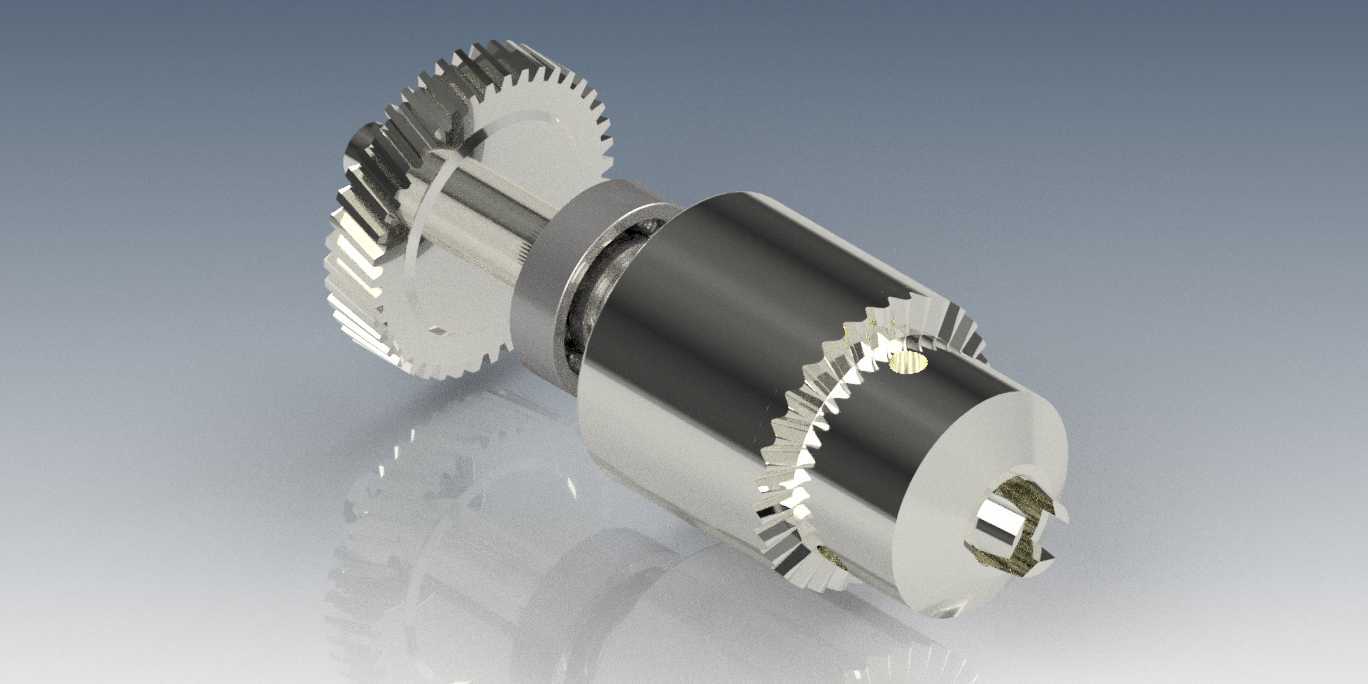

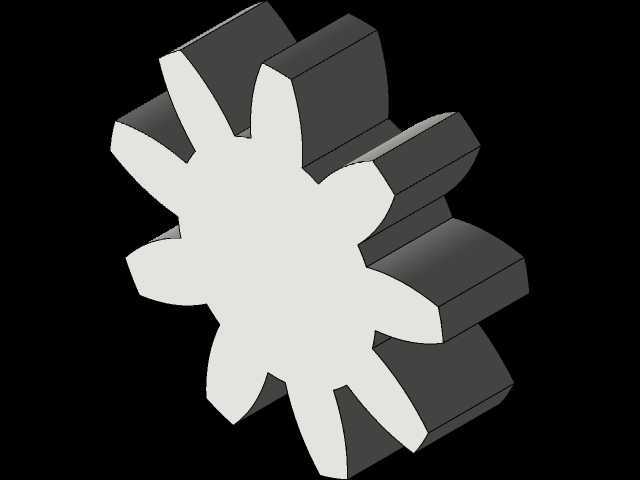

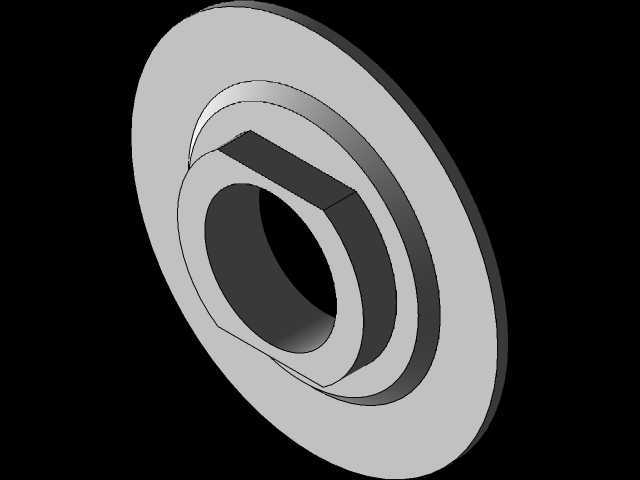

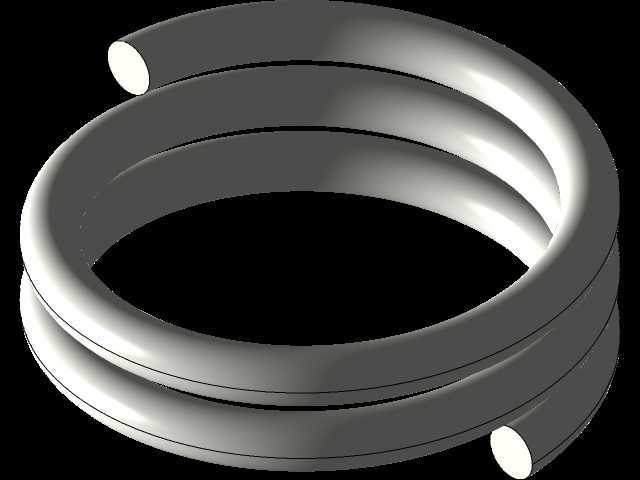

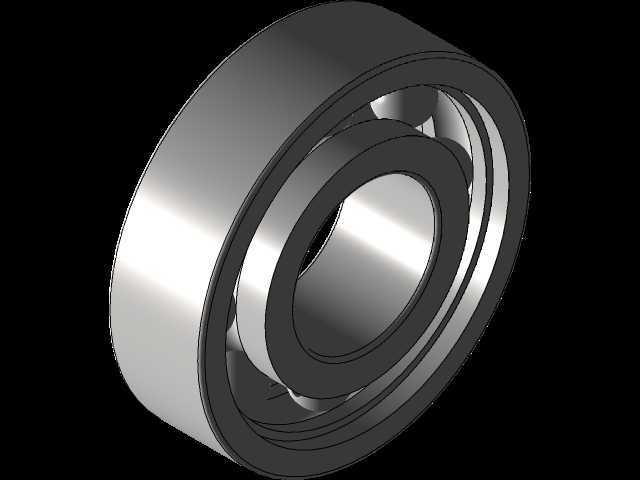

　　从功能实现逻辑来看，夹头的核心夹持段采用经典的三爪斜槽自锁结构，三个夹爪沿本体周向120度均匀分布，夹爪外侧的锥面与夹头主体的内锥孔精密贴合，当旋转尾部的调节螺套时，夹爪会沿斜槽同步轴向移动，实现对直柄钻头、铰刀、丝锥等刀具的定心夹持，夹持过程中锥面的楔紧作用会随切削扭矩的增大同步提升夹持力，避免高速切削、带负载进给时出现刀具打滑、窜动的问题。集成在夹头中段的传动齿轮为斜齿结构，相比直齿传动，斜齿啮合的重合度更高，传动过程中冲击更小、噪音更低，能适配更高的主轴转速，齿轮的齿向参数、模数均匹配常规小型钻削设备的传动齿轮参数，不需要额外修改设备端的传动结构即可直接替换安装。在常规台式钻床、手持电钻、铣床进给工位的工装配套场景里，钻夹头是直接承担刀具夹持、扭矩传递的核心执行部件，这套带集成齿轮传动段的钻夹头结构，针对需要同轴传动、紧凑安装的专用钻孔工位做了适配设计，区别于常规扳手锁紧的三爪钻夹头，该结构将传动齿轮与夹头本体做了一体化集成设计，省去了额外的联轴器转接环节，能直接啮合设备内部的传动齿轮组，大幅缩短动力输出端到刀具夹持端的轴向距离，适配内部安装空间局促的专用钻孔设备、多轴钻排单元。

　　设计阶段针对安装边界做了明确的尺寸约束：夹头整体为回转体结构，最大外圆直径对应传动齿轮的齿顶圆尺寸，安装时齿轮段完全容纳在设备主轴箱的腔体内，仅前端的夹持调节段伸出主轴端面，轴向定位依靠夹头尾部的轴颈与设备主轴的内孔配合，配合公差选用H7/k6的过渡配合，保证同轴度的同时避免装配后出现径向跳动，夹头前端的夹持孔径覆盖常规小直径钻削加工的刀具柄部范围，能满足0.5mm到13mm直径直柄刀具的夹持需求，覆盖绝大多数小型零件钻、扩、铰工序的刀具尺寸要求。

　　在实际工况适配层面，该结构考虑了钻削过程中的排屑与散热需求，夹头主体的外圆做了光滑过渡处理，没有容易积存切屑的凹槽结构，日常维护时仅需要定期向夹爪与锥面的配合间隙注入少量润滑脂，即可保证调节顺畅，避免切屑嵌入导致的夹爪卡滞问题。区别于分体式的钻夹头与齿轮转接结构，一体化设计消除了转接配合面的累积误差，主轴的径向跳动可以控制在0.02mm以内，能满足高精度孔加工的位置度与圆度要求，在多轴钻床的排钻单元应用中，统一的安装尺寸可以实现夹头的快速互换，减少设备换型、刀具更换的停机时间。

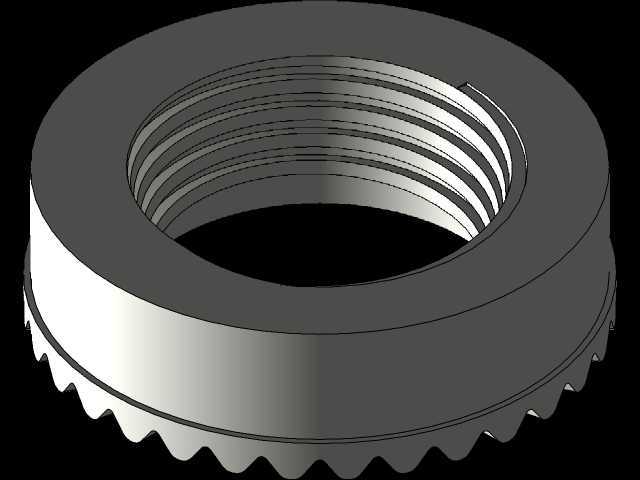

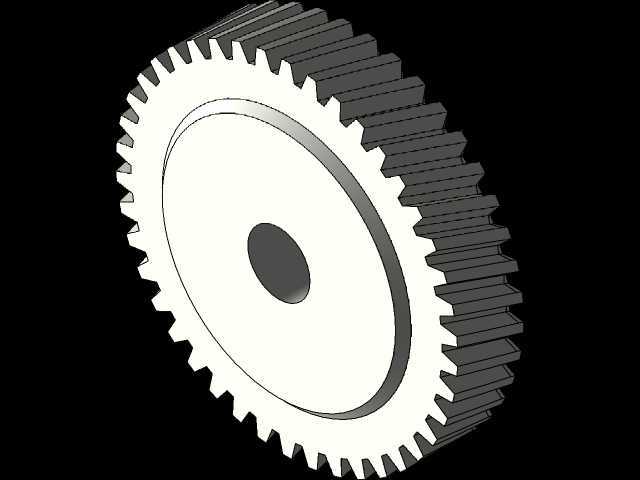

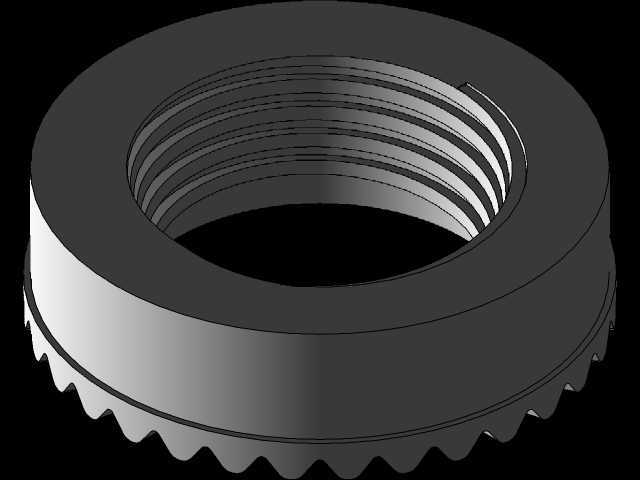

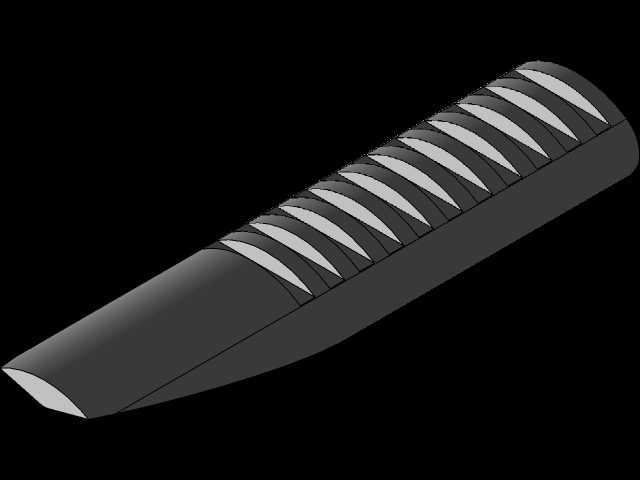

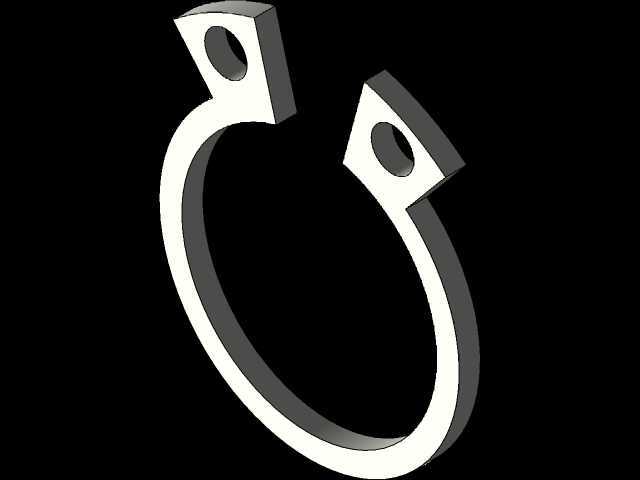

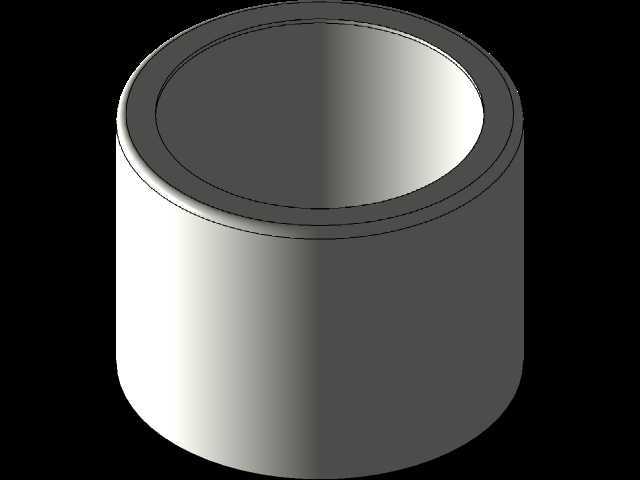

　　结构细节上，夹爪的夹持面做了细密的锯齿防滑处理，即使夹持表面光滑的高速钢钻头柄部，也能提供足够的摩擦力矩，不会因为进给抗力过大出现刀具跟转的问题；调节螺套的外圆做了滚花处理，手动调节夹持松紧时不需要额外的扳手工具，单手即可完成刀具的装拆操作，提升小批量加工时的换刀效率。针对长期使用可能出现的夹爪磨损问题，结构设计时预留了夹爪的拆卸空间，当夹爪夹持面磨损导致定心精度下降时，可以单独更换三个夹爪，不需要整体更换夹头本体，降低设备的维护成本。在传动齿轮的设计上，齿面做了硬化处理，表面硬度达到HRC45-50，能承受长期频繁正反转的冲击载荷，不会因为频繁启停出现齿面崩损、过度磨损的问题，齿轮与夹头主体的连接采用过盈配合加骑缝销固定的方式，保证大扭矩传递时不会出现齿轮与本体的相对转动，适配钢件、铸铁件、铝合金件等不同材质工件的钻削加工扭矩需求。
