可调式手动夹持工装结构设计

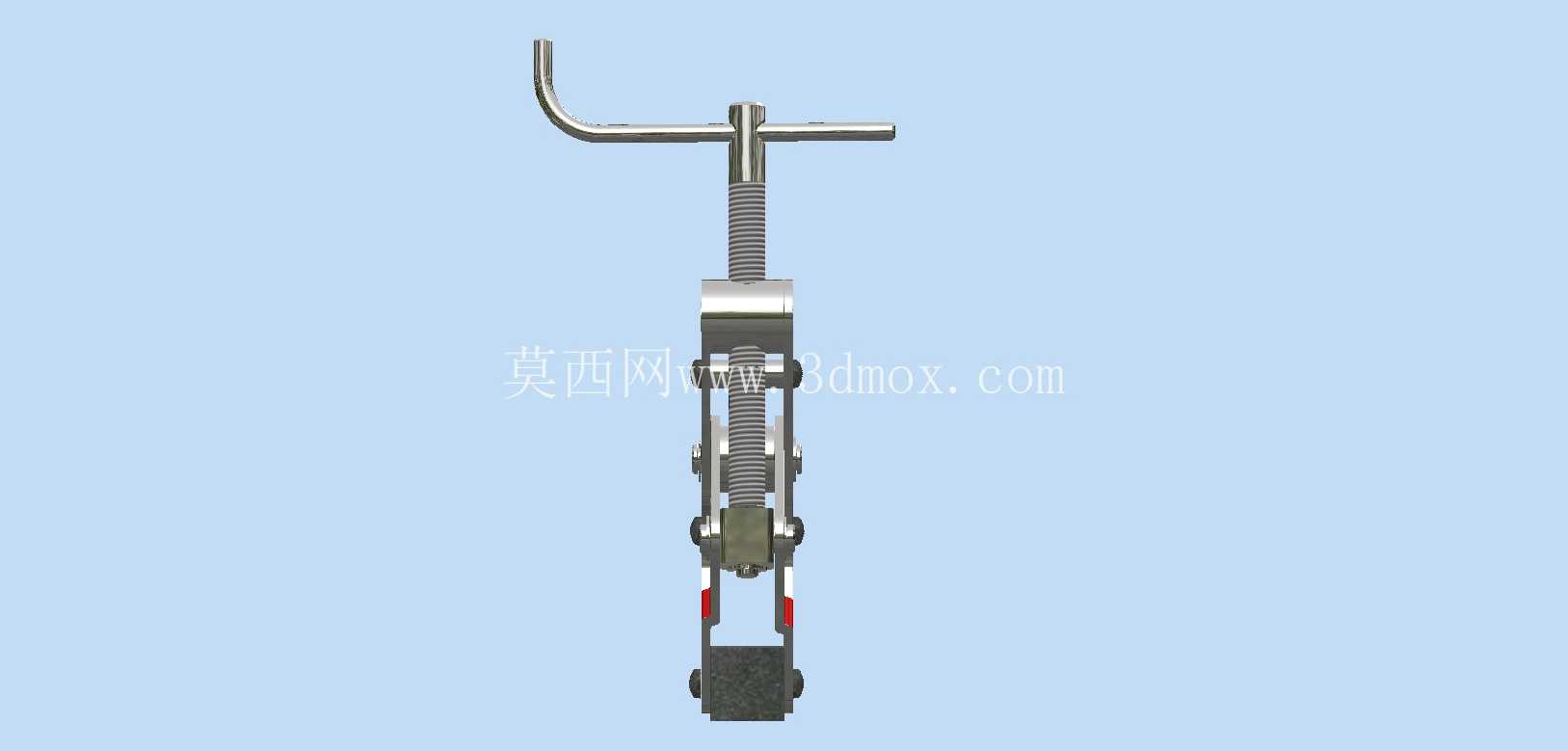

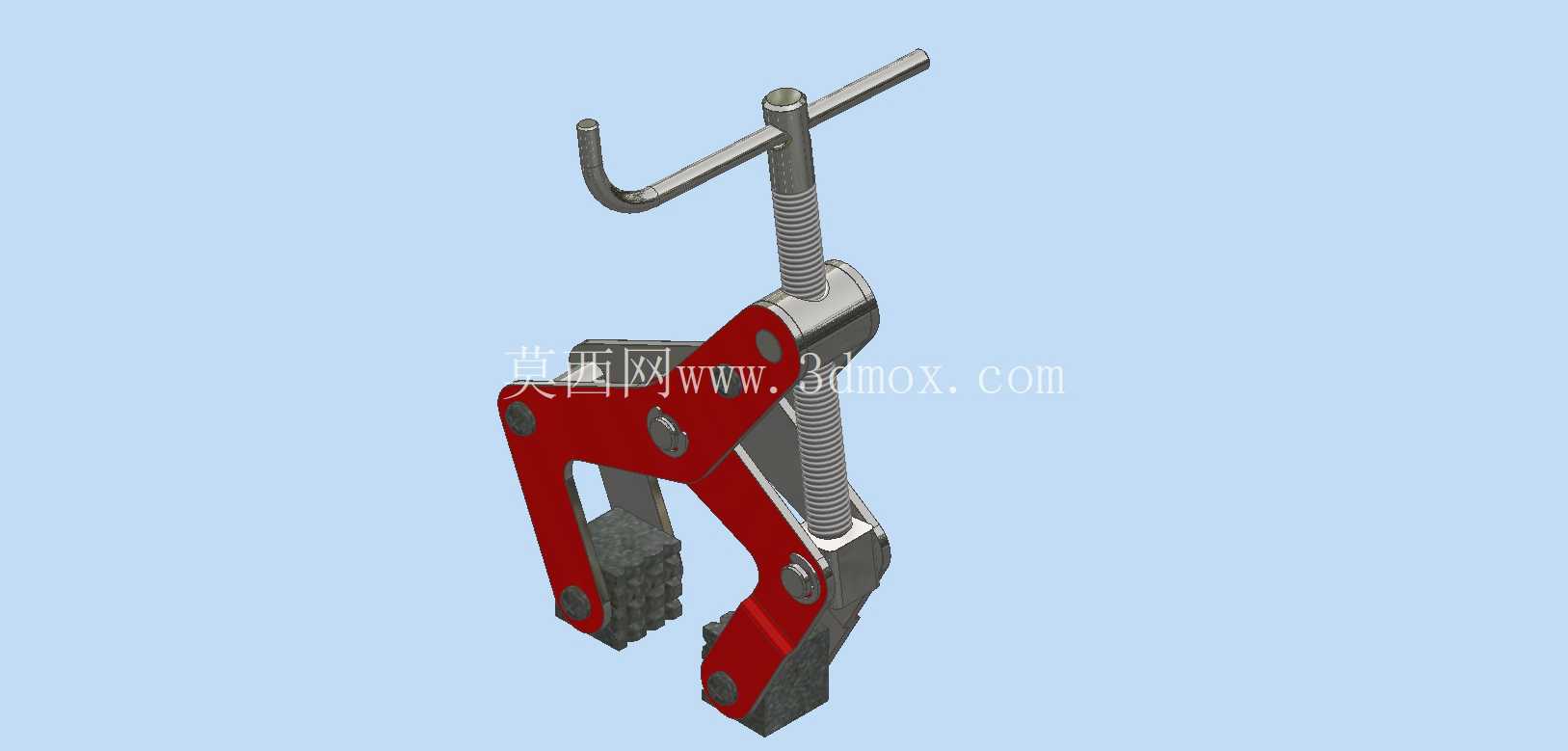

　　在机加工小件装配、电子元器件返修、五金件临时固定这类轻载夹持场景里，手动夹具的使用频率远高于气动、液压类夹紧装置，毕竟这类场景不需要大夹紧力，更看重操作的便捷性、夹持的稳定性以及对工件表面的保护性，这款手动夹具的设计刚好贴合这类场景的实际使用需求。从实际使用逻辑来看，这款夹具的工作覆盖范围为0至75毫米，能够适配绝大多数小型五金件、塑料件、电子结构件的夹持需求，不管是车间里做小件的钻孔、攻丝定位，还是装配线上做线束端子的压接固定，或是维修工位上拆解小型零部件，都能通过单手操作完成夹紧与释放，不需要额外连接气源、电源，拿取就能使用，移动性极强。

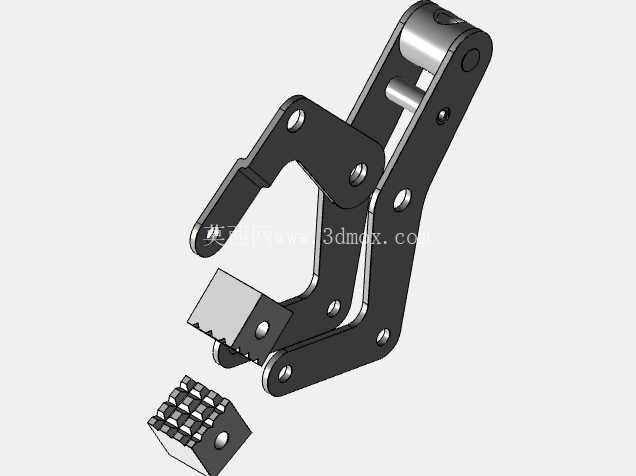

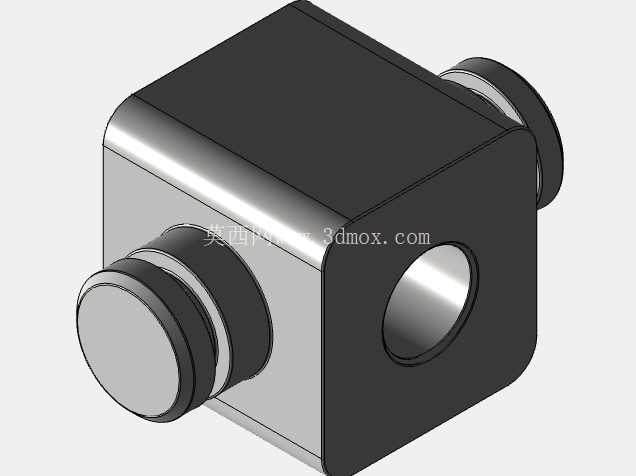

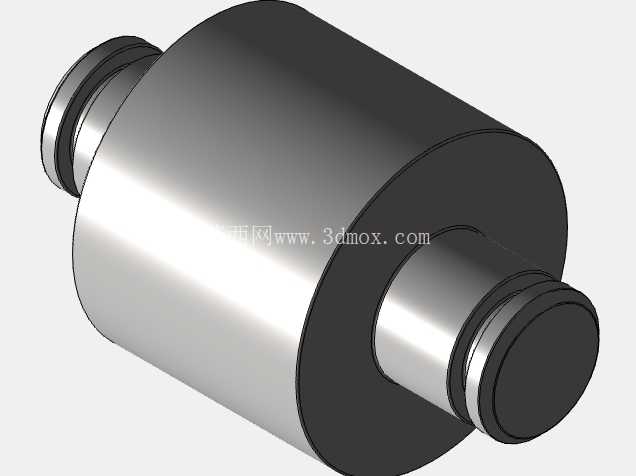

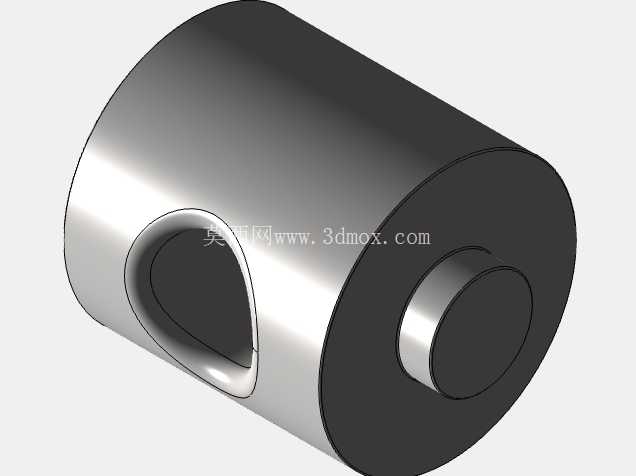

　　从结构设计的细节来看，整个组件拆分后共14个独立部件，不同部件根据受力工况匹配了对应的材质：承担主要传力、受力的夹紧杆采用不锈钢材质，这类部件在夹具开合过程中会持续承受杠杆传递的交变应力，不锈钢的强度足够应对长期使用的疲劳载荷，同时还能避免车间潮湿环境下生锈卡滞的问题；直接接触工件的底座垫片、脚销部件采用乙缩醛树脂材质，这类材质本身耐磨性能优异，摩擦系数稳定，夹紧过程中不会刮伤工件表面，同时长期反复开合也不会出现过度磨损导致的夹持间隙变大问题，能长期保持夹持精度。

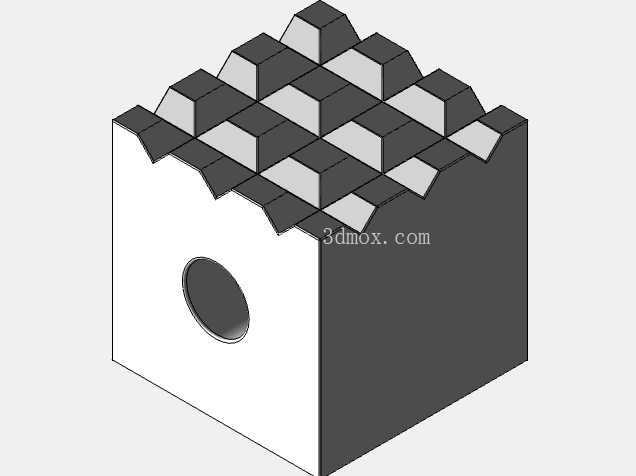

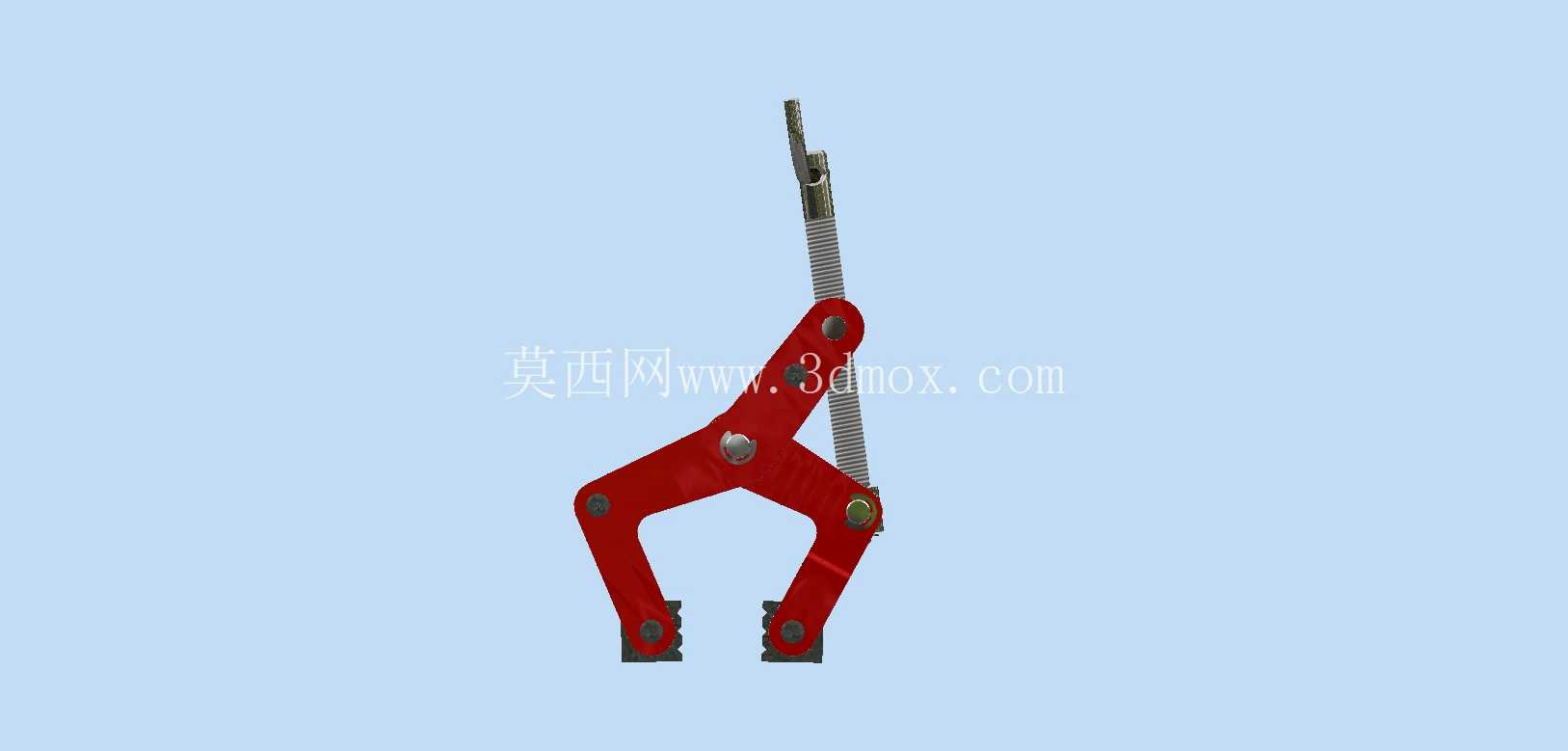

　　整个夹具采用杠杆式的力传递结构，通过中部的铰接点实现力的放大，操作人员只需要在操作端施加很小的握力，就能在夹持端获得足够的夹紧力，不会出现长时间操作手部疲劳的问题；夹头部分做了V型贴合的结构设计，不管是夹持方形工件还是圆形工件，都能形成稳定的多点接触，不会出现夹持打滑、工件偏转的问题。从安装边界来看，这款夹具本身不需要固定安装，手持即可完成操作，如果需要在工作台面上固定使用，也可以通过夹具底座的预留孔位，用螺栓将其固定在工作台面上作为台钳使用，固定后整体的夹持稳定性会进一步提升，能够承受更大的加工载荷。

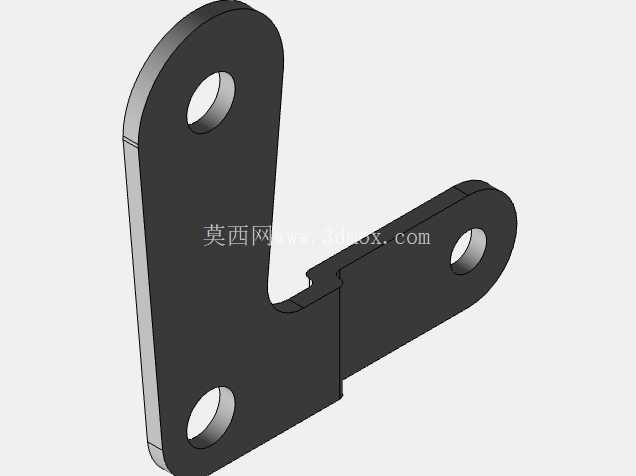

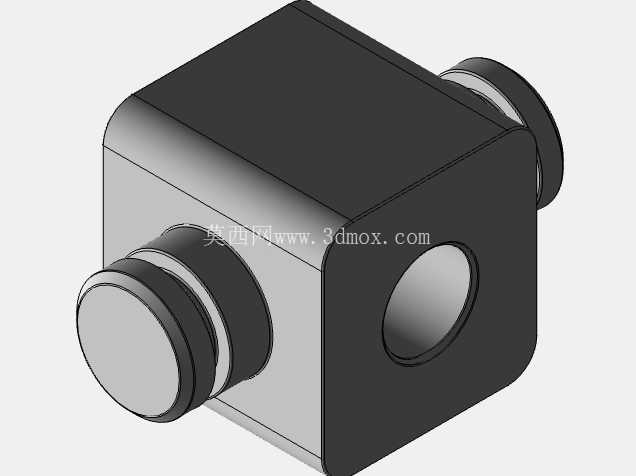

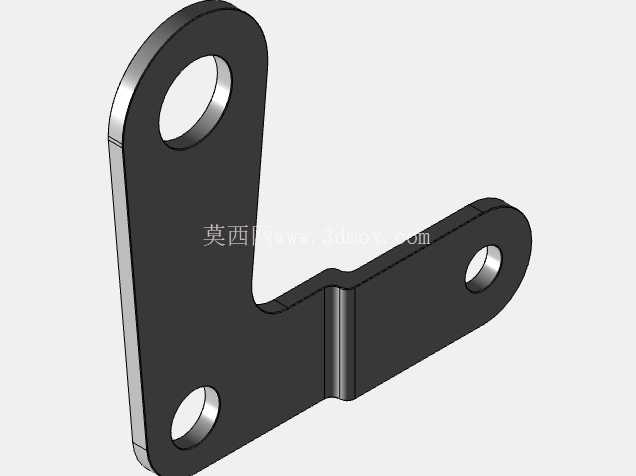

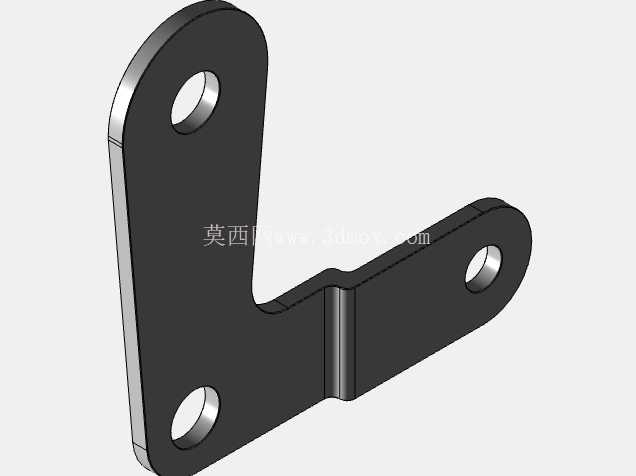

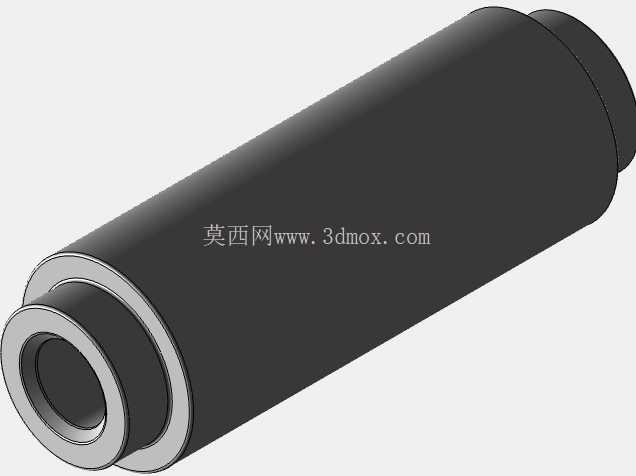

　　在结构设计的合理性上，各个铰接点都做了衬套预留设计，长期使用出现磨损后只需要更换衬套就能恢复夹具的配合精度，不需要整体更换，降低了使用维护成本；夹臂的结构采用了镂空式的折弯设计，在保证整体结构强度的前提下尽可能降低了自身重量，单手握持时不会有坠手感，长时间操作的舒适度更高。从实际使用的细节来看，这款夹具的开合行程控制刚好匹配75毫米的最大夹持范围，操作端的行程符合普通人手的开合角度，不需要过度张开手掌就能完成最大范围的开合操作，握持部分的轮廓做了圆弧过渡，没有尖锐的棱角，操作时不会硌手。夹臂上的铰接螺栓都采用了防松设计，长期反复开合也不会出现螺栓松动导致的夹臂错位问题，夹持的对中性能够长期保持，不需要频繁调整校准。对于结构设计从业者来说，这款夹具的杠杆传力路径设计很有参考价值，不同材质的搭配逻辑也符合工装设计里的“好钢用在刀刃上”的原则，受力件用金属保证强度，接触件用非金属保护工件、提升耐磨性，铰接点做易损件设计降低维护成本，这些细节都是实际工装设计里需要重点考量的点，完全脱离了纸面建模的理想化设计，每一处结构都对应了实际使用中的需求点，没有多余的冗余结构，整体紧凑便携，适配多场景的轻载夹持需求。
