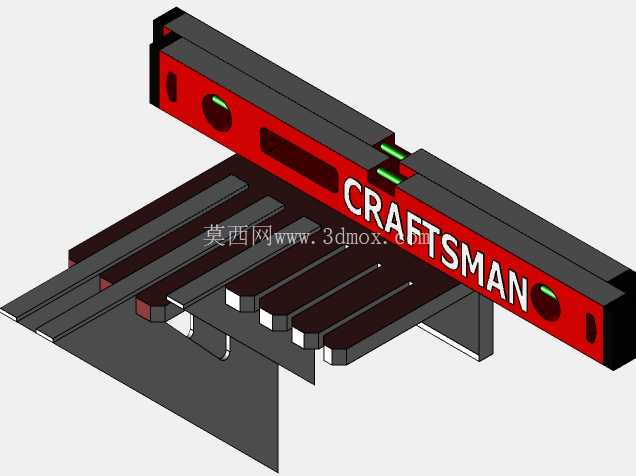

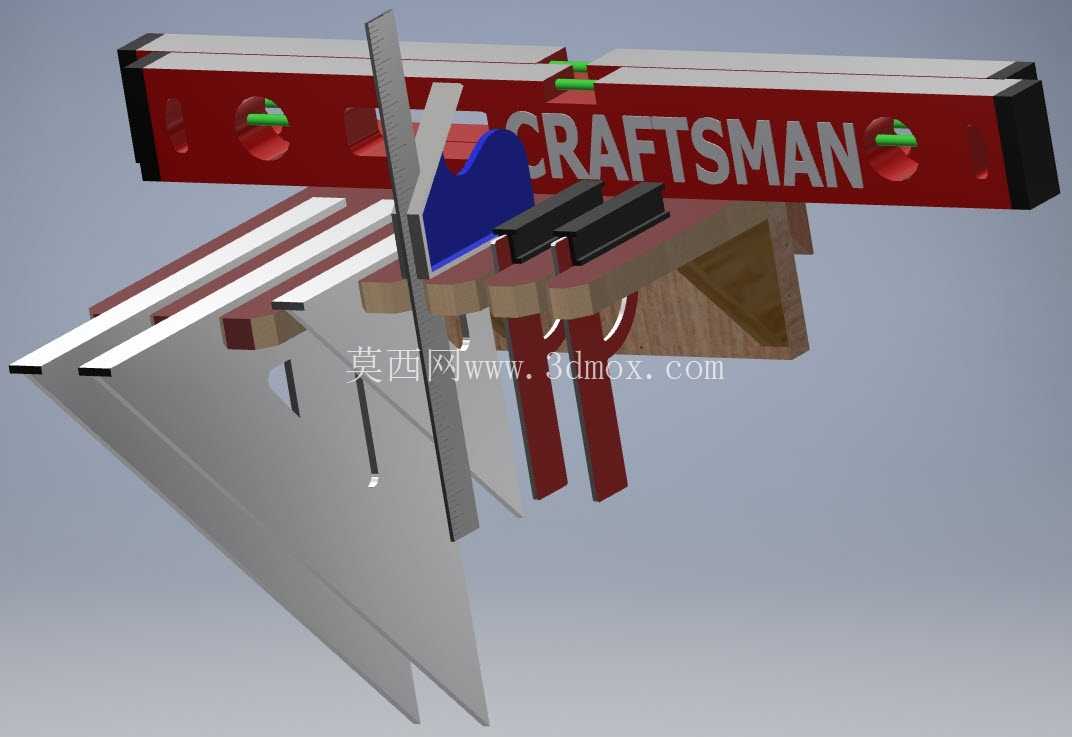

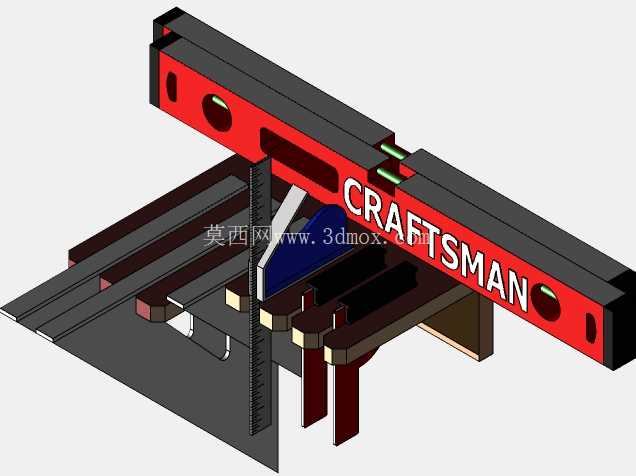

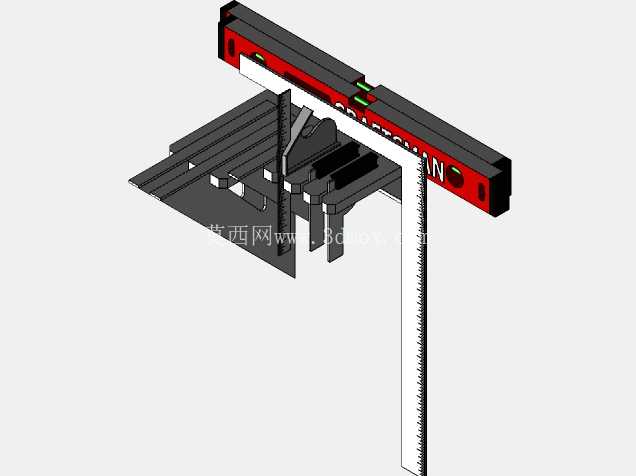

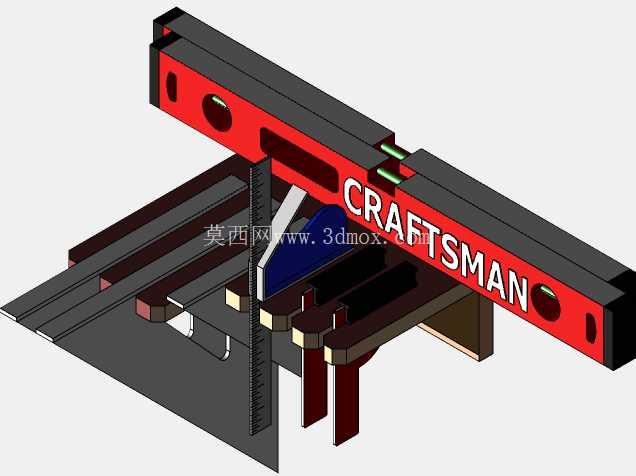

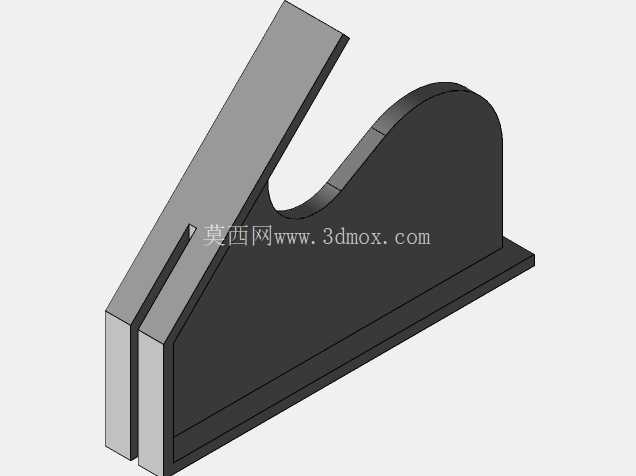

法式斜角规配套方形防滑钉结构设计

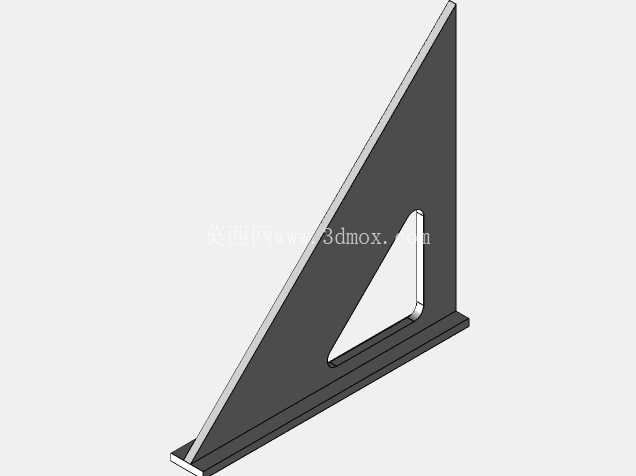

　　在木工作业、金属划线、家装现场放样这类需要频繁做角度定位、直线裁切基准的场景里，斜角规是一线操作人员随身常备的测量划线工具，而配套的方形防滑钉，是解决斜角规贴靠工件时易滑移、划线偏移问题的核心功能配件。日常作业中，不少操作人员都遇到过手持三角斜角规靠在木料、金属型材边缘划线时，稍一用力推尺或者划针施力不均，尺身就会顺着工件边缘滑动几毫米，导致后续裁切、钻孔的基准线偏斜，小则造成单块工件报废，大则影响整套拼装构件的配合精度，尤其是在做45度斜接、法式斜角拼接这类对角度公差要求极高的工序时，毫米级的滑移都会导致拼接缝出现明显错台，后续打磨补缝要耗费大量额外工时。这款配套方形防滑钉的设计，正是针对现场作业的这一痛点展开。从结构设计逻辑来看，防滑钉采用方形截面的嵌入结构，区别于传统圆形防滑钉易在安装孔内转动、长期使用后磨损松旷的问题，方形的配合面可以完全限制防滑钉相对尺身的转动自由度，安装后与尺身底部的定位槽完全贴合，不会因为反复靠贴工件、摩擦受力出现偏转。防滑钉的突出高度经过反复验证，控制在1.2毫米到1.5毫米之间，这个尺寸既可以保证在靠贴木质、铝合金、PVC这类常见工件表面时，钉头能轻微嵌入工件表层形成咬合定位，又不会因为突出过多导致尺身被垫起，造成尺身测量面与工件表面出现间隙，影响角度划线的精度。

　　安装边界上，防滑钉的安装孔位设置在斜角规底边距离端部15毫米的位置，避开了尺身端部的倒角区域，同时方形安装座的边长与尺身底边厚度完全匹配，安装后不会突出尺身的侧面基准面，不会干扰斜角规直角边与工件端面的贴合定位。从实际使用功能来看，当操作人员将斜角规靠向工件边缘时，底部的方形防滑钉会先接触工件表面，施加轻微下压力后钉尖咬入工件表层0.1到0.3毫米，此时即便划针在尺身边缘施力划线，或者手部推动尺身找正位置，尺身也不会出现横向滑移，完全省去了传统作业中需要另一只手死死按住尺身、甚至额外用夹具固定尺身的繁琐步骤，单人单手即可完成定位划线动作，在高空作业、狭小空间作业这类无法腾出双手固定尺身的场景下，实用性提升尤为明显。

　　设计过程中还充分考虑了长期使用的耐磨性能，防滑钉的接触边缘做了微小的圆弧过渡，避免尖锐棱边在反复插拔、摩擦过程中出现崩缺，同时方形配合面的公差带选用H7/k6的过渡配合，安装时可以轻轻敲入定位槽，不需要额外粘接或者螺丝固定，长期使用如果出现磨损，只需要用冲子从尺身背面的预留孔将旧钉顶出，更换新钉即可，维护成本极低。针对不同工况的适配性，这款防滑钉的咬合力度也做了适配性设计：在面对松木、密度板这类质地较软的工件时，轻微下压力即可形成足够的咬合定位力；在面对铝合金、硬质PVC这类表面硬度较高的工件时，钉头的平端结构不会划伤工件表面，仅靠接触面的静摩擦力加上方形棱边的卡位作用，也能提供足够的防滑阻力，不会像尖锐钉头那样在装饰性型材表面留下压痕，影响成品外观。

　　从整体配套逻辑来看，这款方形防滑钉与法式斜角规的配合，没有改动斜角规原有的角度基准、尺身厚度、边缘直线度等核心测量参数，只是在原有尺身的基础上增加了防滑定位功能，完全兼容操作人员长期使用形成的操作手感，不需要重新适应工具的使用方式。不少现场作业人员会自行在普通斜角规底部粘贴砂纸、橡胶条来实现防滑，但这类附加材料厚度不均，会垫起尺身导致测量基准偏移，而且长期摩擦后很容易脱落，防滑效果不稳定，而一体化设计的方形防滑钉从结构根源上解决了这个问题，既保证了测量精度不受附加结构影响，又实现了可靠的防滑定位效果。在批量生产的工艺性上，这款防滑钉采用冷镦成型工艺即可完成毛坯加工，后续只需要做端部的简单磨削处理，加工成本低，尺寸一致性好，适合与斜角规批量配套生产，不需要复杂的机加工序，也不会过多增加斜角规的整体制造成本，却能大幅提升工具的实际使用体验，降低一线操作人员的作业失误率。
