挂钟产品结构三维设计方案

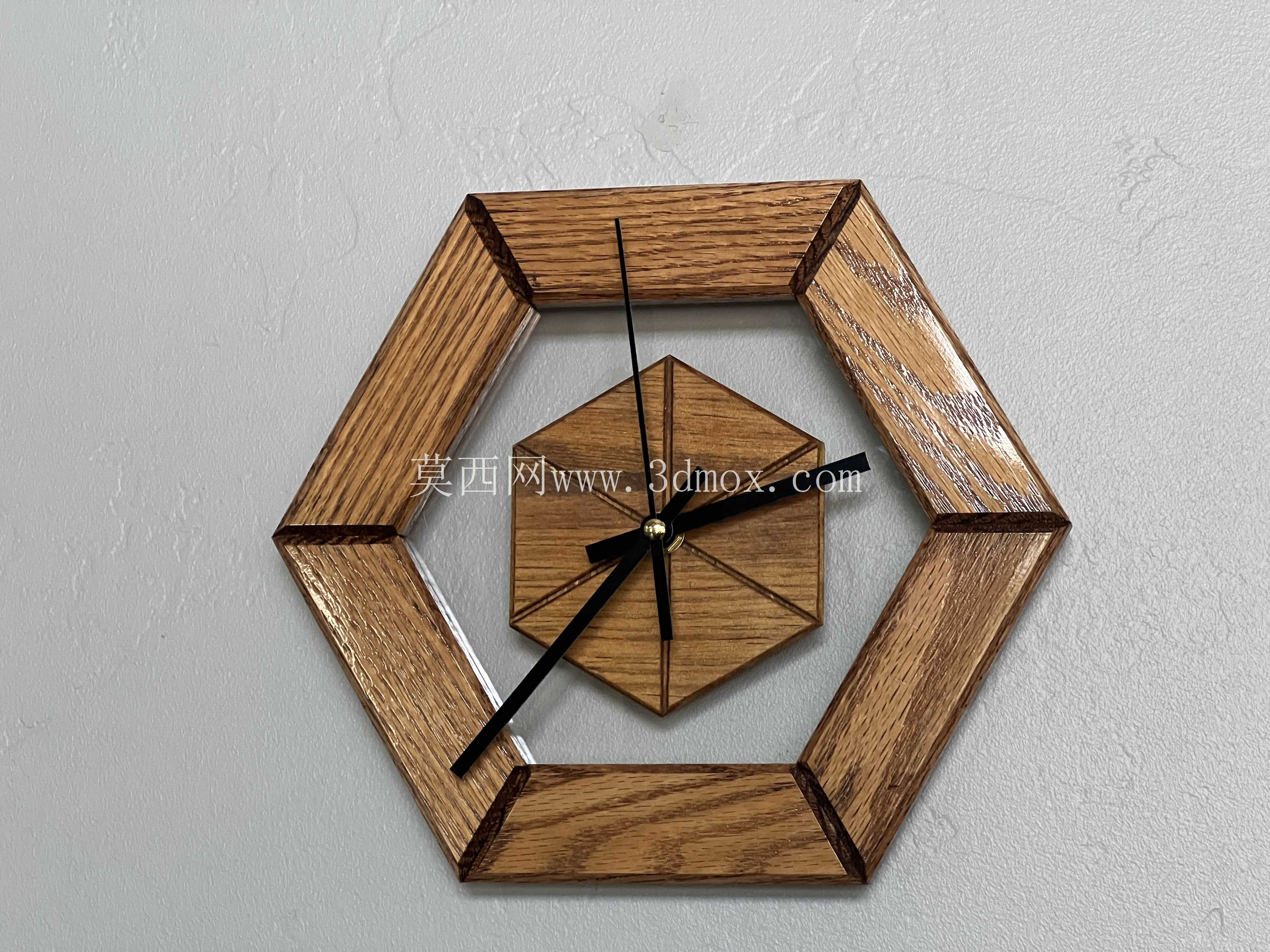

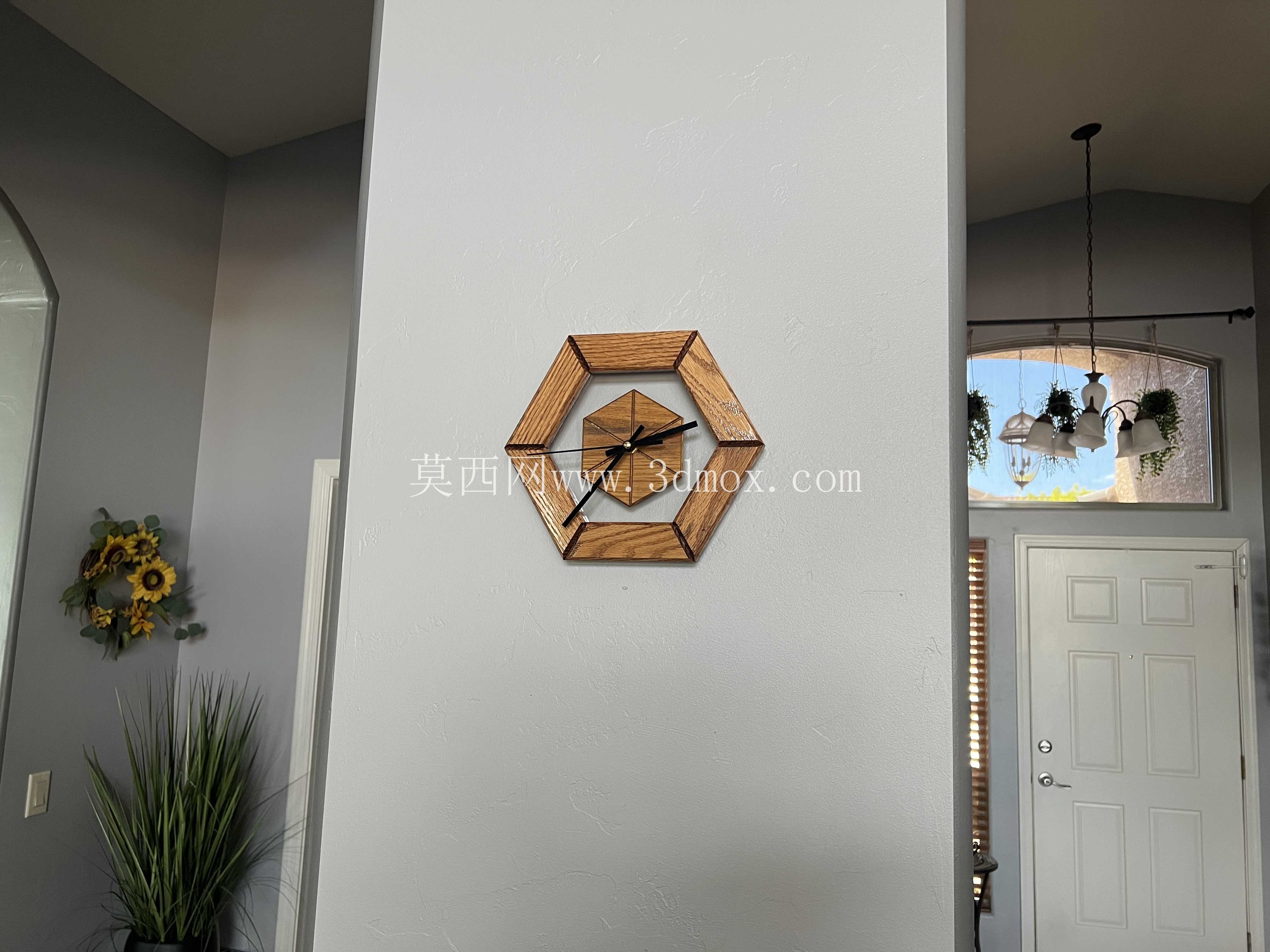

日常民用场景里的挂钟，核心功能是提供公共区域的时间可视化展示，常见于办公空间走廊、生产车间墙面、家居客厅背景墙、学校教室后侧等需要远距离读取时间的场景，这类产品的安装高度通常在1.8米到2.5米之间，需要保证3到8米范围内的人员无需刻意抬头就能清晰识别刻度与指针位置，因此在结构设计阶段首先要确定外框的尺寸边界，常规圆形挂钟的外直径控制在250毫米到350毫米区间，方形款的对角线长度不超过380毫米，避免尺寸过大占用过多墙面空间，或是尺寸过小导致远距离识别困难。

从结构分层来看，挂钟的整体装配分为四个核心层级，最外侧是装饰外框，中间是刻度表盘，内侧是走时机芯组件，最背部是挂装固定结构。外框的设计需要兼顾防护性与装饰性，边缘做R3到R5的圆角过渡，既避免安装过程中划伤操作人员，也能减少日常清洁时的磕碰掉漆风险，外框的壁厚根据材质不同做差异化设置，采用ABS注塑材质时壁厚控制在1.8毫米到2.2毫米，保证注塑成型时不会出现缩痕、缺胶问题，采用金属冲压材质时壁厚选择0.6毫米到0.8毫米的冷轧钢板，通过卷边工艺提升边框的结构强度，避免运输过程中受挤压变形。

表盘部分的设计重点在刻度的识别效率，12个整点刻度采用凸起或差异化印刷的方式突出显示，刻度线的宽度从整点到分钟级做递减处理，整点刻度宽度2毫米、长度8毫米，分钟刻度宽度1毫米、长度4毫米，保证远距离观察时能快速定位整点位置，指针组件的配重需要做动平衡校核，时针、分针、秒针的重心落在转轴中心线上，避免走时过程中出现指针抖动、走时偏差的问题，秒针的尾部做配重块设计，抵消前端指针的重量差，降低机芯的输出负载，延长电池使用寿命。

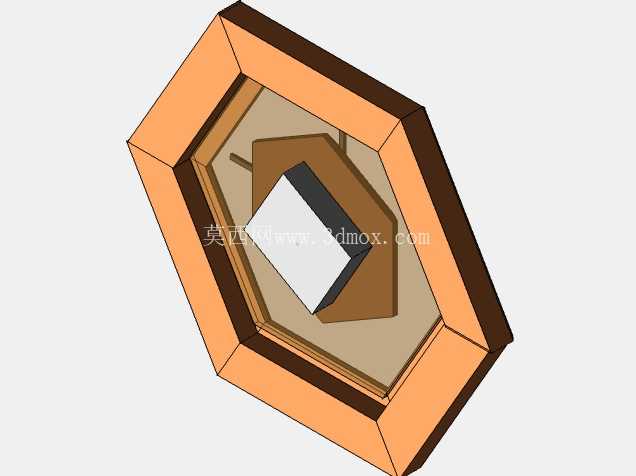

背部的挂装结构是安装可靠性的核心，挂孔的位置设置在整体重心的正上方，距离顶部边缘15毫米到20毫米处，挂孔采用上窄下宽的葫芦孔设计，上部窄段宽度3.2毫米，刚好适配M3规格的膨胀螺丝或自攻螺丝，下部宽段直径8毫米，方便安装时快速对位，挂孔周边做加强筋结构，提升挂孔位置的结构强度，避免长期悬挂后出现塑料开裂、板材变形导致的脱落风险。机芯安装位设置在背部中心的沉槽内，沉槽深度比机芯厚度大1毫米，保证机芯装入后不会突出背部平面，避免安装时机芯与墙面直接接触产生挤压，影响走时精度。

设计过程中需要重点考虑装配的便捷性，外框与后盖采用卡扣连接结构，沿圆周均匀设置6到8个卡扣位，卡扣的扣合量控制在0.8毫米到1.2毫米，既保证日常使用时不会轻易脱开，也能在更换电池、维修机芯时无需专用工具就能徒手拆开后盖。表盘与外框的定位采用两个对角设置的定位柱，装配时表盘沿定位柱放入即可保证刻度与外框的相对位置准确，不会出现刻度歪斜的问题。

从使用场景的适配性来看，这类挂钟的结构设计需要兼顾不同墙面的安装条件，背部与墙面的接触位置设置三个均匀分布的橡胶垫脚，垫脚高度1.5毫米，既可以避免挂钟背部直接刮花墙面漆面，也能在不平整的墙面上保证挂钟安装后处于水平状态，不会出现倾斜导致的视觉偏差。同时外框的表面处理根据使用场景做差异化调整，公共区域使用的款型采用磨砂哑光表面，减少灯光、阳光照射下的反光问题，提升不同角度下的刻度可读性，家居场景使用的款型可以做高光或木纹转印处理，匹配不同的装修风格。

在结构校核阶段，需要重点验证挂装结构的承重能力，挂孔位置需要承受至少5倍于整机重量的拉力不出现变形、断裂，整机重量控制在300克到500克之间，避免过重对墙面安装点造成过大负载。指针转动的间隙需要控制在0.5毫米到1毫米之间，避免温度变化导致的部件热胀冷缩出现指针刮擦表盘、指针互相干涉的问题，保证在-10摄氏度到60摄氏度的环境温度范围内都能正常走时，适配南方高温高湿、北方冬季低温的不同使用环境。电池仓的设计采用防呆结构，电池正负极标识清晰凸起，仓盖采用滑扣结构，更换电池时无需完全取下仓盖，滑开即可操作，避免仓盖丢失的问题。
