通讯设备拆装用长柄拉拔构件结构设计

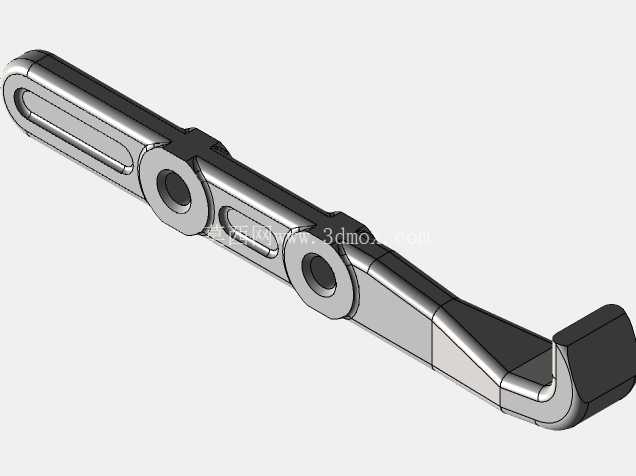

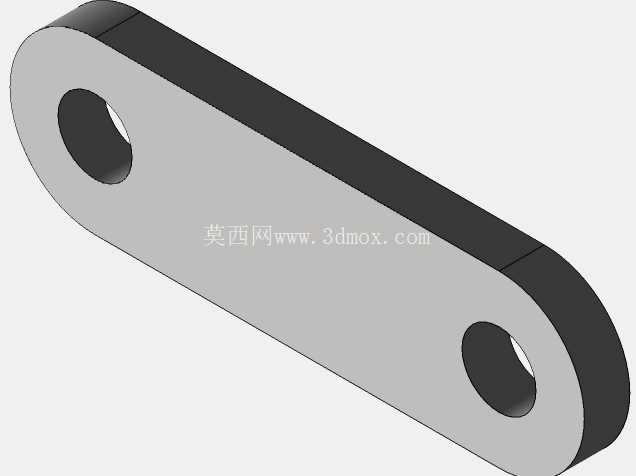

　　在通讯机房设备运维、基站板卡拆装、终端通讯产品组装的现场作业场景里，这类长柄拉拔构件是一线运维、装配人员高频使用的手动操作部件，主要作用是在受限空间内完成卡接式通讯模块、插接端子、小型锁紧结构的脱开与拉取作业，避免徒手操作时施力不均导致的板卡针脚弯折、塑料卡扣断裂、模块壳体崩边等常见装配损伤。从结构设计逻辑来看，构件整体采用长条形杠杆式布局，主体沿长度方向设置了两处同轴铰接孔位，孔位周边做了局部加厚的凸台结构，用来抵消铰接销轴传递的交变应力，避免长期反复扳动后孔位出现椭圆化变形、开裂失效的问题；靠近操作端的柄身开设了长条形减重槽，在不降低整体抗弯截面模量的前提下，有效削减了构件自身重量，长时间手持操作时能降低操作人员的手腕负荷，减重槽的边缘全部做了R1.5以上的圆角过渡，既避免了应力集中导致的构件断裂风险，也能防止操作时锐边划伤操作人员的手部。

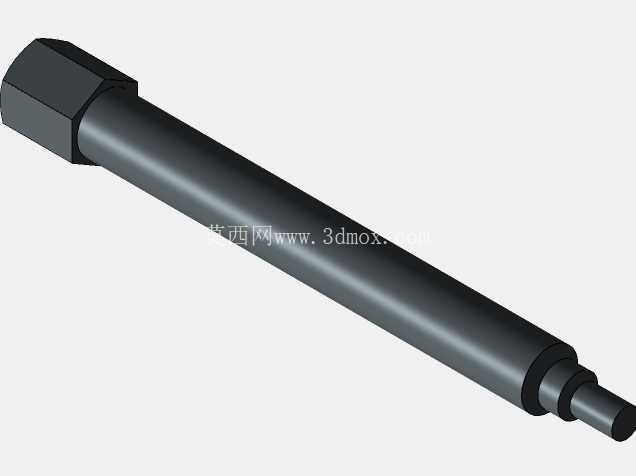

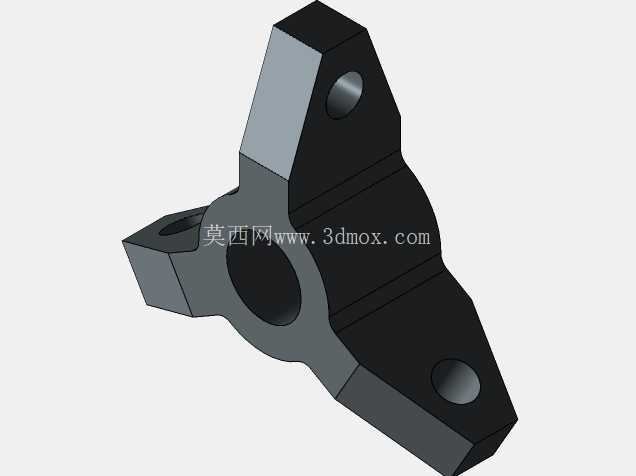

　　构件的工作端采用弯勾式结构设计，勾头的咬合面做了平面贴合处理，和被拉拔部件的卡槽接触面能形成稳定的面接触，不会因为线接触压强过大刮伤被操作件的表面涂层或结构，勾头的弯折角度经过反复校核，刚好适配通讯设备内部常见的3-5mm深度卡接槽，拉拔时施力方向和模块拔出方向保持同轴，不会出现偏载别弯针脚的情况。从安装边界来看，两处铰接孔的中心距按照通讯设备内部操作空间的常规尺寸设定，安装时通过标准圆柱销轴和配套的固定基座铰接，铰接处预留了0.2mm的转动间隙，既能保证构件绕销轴灵活转动，也不会因为间隙过大出现操作旷量，导致拉拔时定位偏移；柄身的宽度控制在12mm以内，厚度为6mm，能顺利伸入通讯设备板卡之间15mm的标准间隙中完成操作，不会和周边的电容、接线端子等元器件发生干涉。

　　构件的表面采用哑光硬质氧化处理，在日常接触机房内的潮气、少量静电粉尘时，能具备足够的防锈、抗磨损能力，长期使用不会出现表面锈蚀剥落、握持打滑的问题。设计过程中针对柄身的抗弯强度做了校核，在勾头端施加150N的常规拉拔力时，柄身的最大变形量控制在0.1mm以内，完全满足手动操作的刚度要求，不会因为施力时柄身过度弯曲导致操作落空；铰接孔的内壁做了表面硬化处理，销轴反复转动摩擦后的磨损量极小，能承受上万次的扳动操作而不出现明显的旷量。

　　在实际使用场景中，这类构件通常和通讯设备的机架、模块固定座集成安装，不需要额外携带专用工具，运维人员需要拆卸模块时，只需扳动该构件的长柄端，通过杠杆原理放大施加的操作力，就能轻松脱开模块和背板之间的锁紧卡扣，平稳将模块沿导向方向拉出，相比用螺丝刀撬、徒手硬拽的操作方式，能大幅降低通讯设备部件的拆装损坏率，提升运维作业的效率，尤其在高密度布线的通讯机柜内部，长柄结构能让操作人员的手不需要深入狭窄的板卡缝隙，就能完成拉拔操作，避免手部被机柜内的锐边、焊点划伤。
