工业传动用摆臂式皮带张紧调节构件

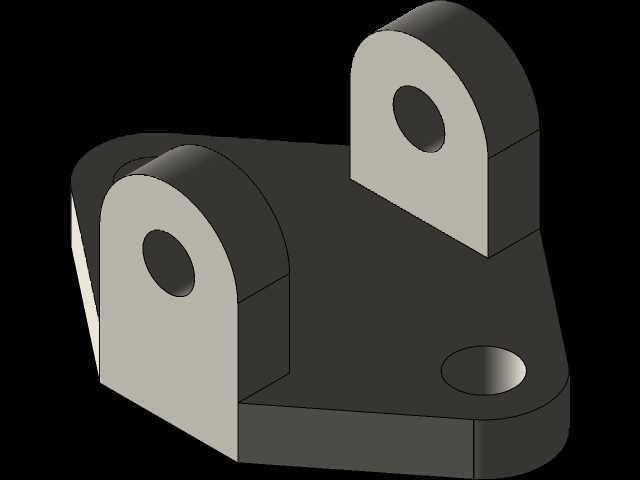

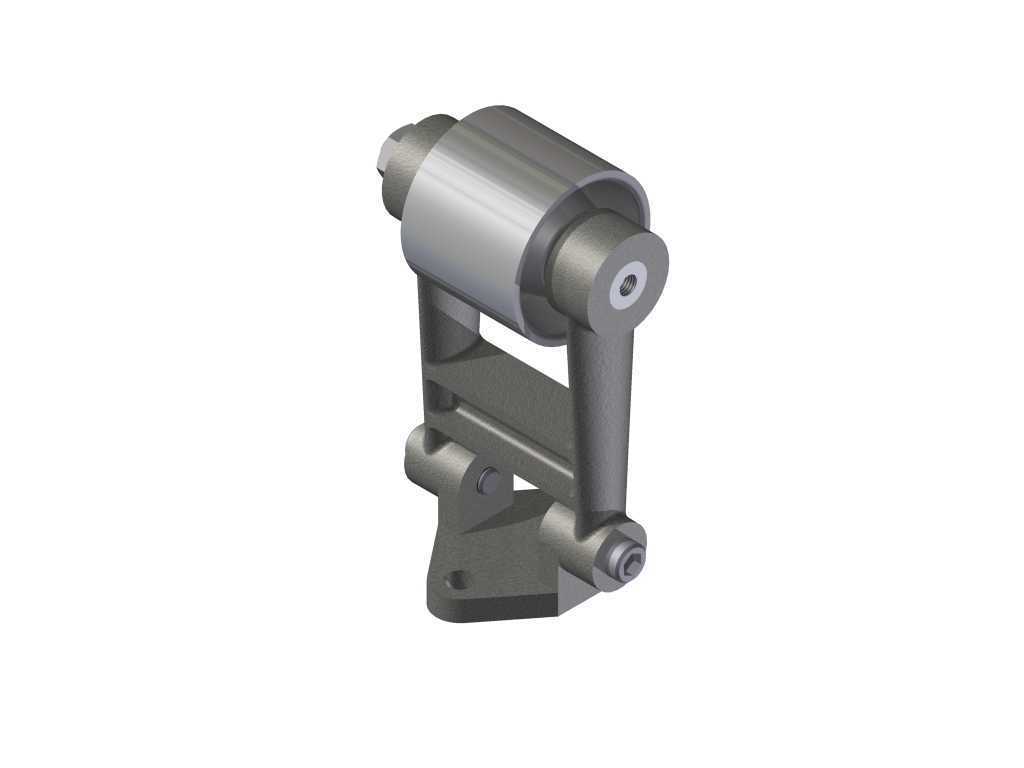

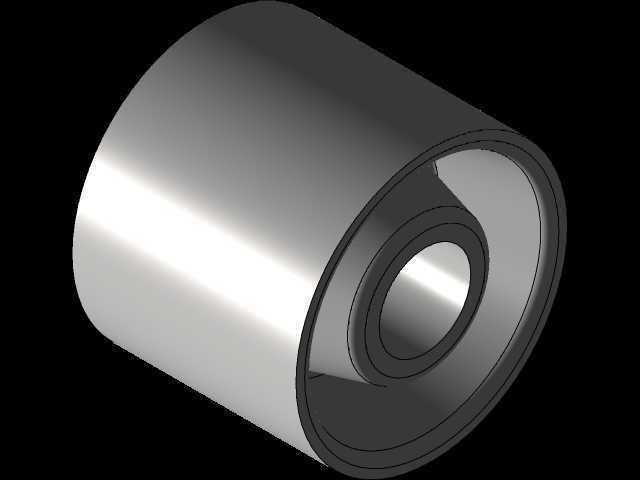

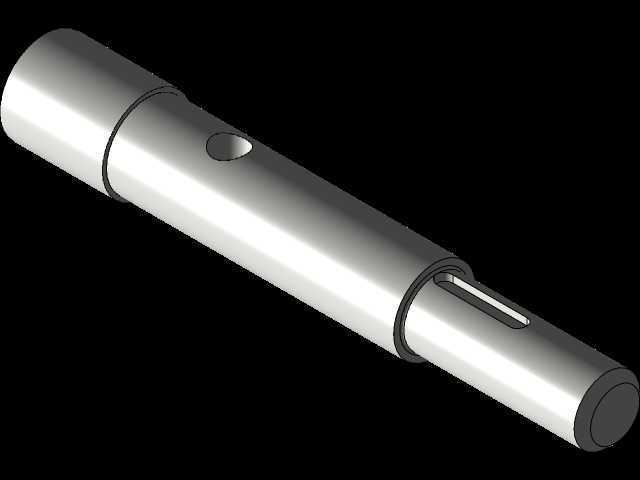

　　在各类带传动的工业设备运行场景中，皮带张紧装置是保障传动效率、延长皮带使用寿命的核心配套构件，这款摆臂式张紧结构，主要适配中轻负载的开口皮带传动布局，常见于小型输送线、风机传动组、轻工自动化设备的动力传输段，用来抵消皮带长期运行产生的蠕变伸长、安装对位误差带来的张紧力不均问题，避免皮带打滑、跳齿、异常磨损等故障。从结构功能来看，该构件采用摆臂铰接式设计，上部的辊轮组件直接与皮带工作面接触，辊轮内部集成了低阻力转动副，可随皮带运行同步转动，不会额外增加传动摩擦损耗；下部的安装基座通过螺栓与设备机架固定，摆臂与基座之间通过铰接销轴连接，可绕铰接点实现小角度摆动，配合张紧调节结构可实时调整辊轮对皮带的压紧力，

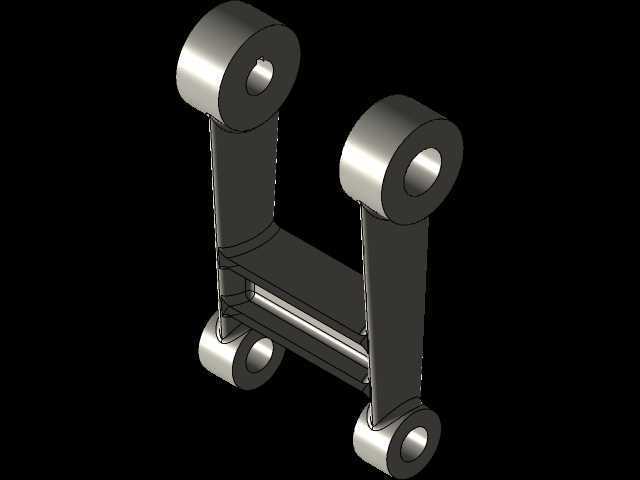

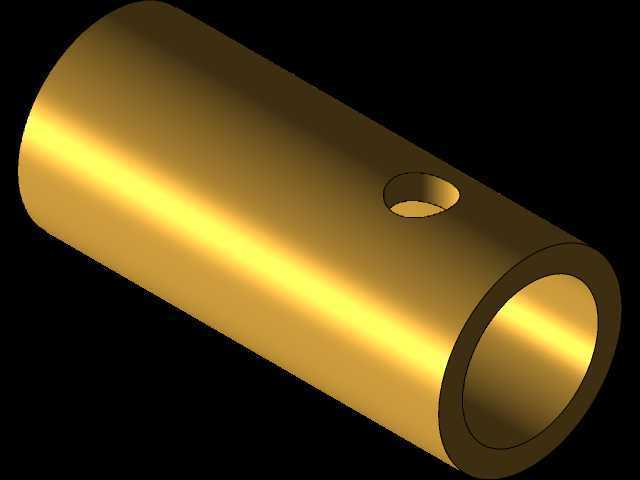

　　保证皮带在全生命周期内维持稳定的张紧状态，无需频繁停机调整皮带中心距。设计过程中优先考虑了安装适配性与运行可靠性，辊轮的外圆面做了圆弧过渡处理，避免边缘应力集中割伤皮带侧边；摆臂的受力截面经过优化，在保证结构刚度的前提下尽可能减少整体重量，降低铰接点的承载负荷；铰接位置预留了润滑注油通道，可定期加注润滑脂减少转动磨损，延长构件整体使用寿命。从安装边界来看，该张紧器的基座采用两孔安装定位，安装孔的中心距、孔位公差按照通用工业安装标准设计，可直接适配多数标准型材机架、钢板焊接机架的安装面，不需要额外加工定制转接板；整体结构的外轮廓尺寸紧凑，摆臂摆动范围内无多余突出结构，安装时仅需要预留出摆臂的摆动行程空间即可，不会与周边的传动轮、

　　机架护罩、管线等部件产生干涉。实际选型应用时，需要根据所适配皮带的宽度、运行线速度、传动负载大小匹配对应的辊轮长度与张紧力调节范围，这款结构的辊轮宽度适配常规窄V带、平皮带的安装需求，张紧力调节范围覆盖中轻负载传动的常用区间，安装时需要注意辊轮的轴线与传动皮带的运行方向保持垂直，避免辊轮偏磨导致皮带跑偏。不同于固定式张紧结构，这款摆臂式张紧器具备一定的自适应缓冲能力，当设备启动、负载突变产生皮带张力波动时，摆臂可小范围浮动吸收冲击载荷，减少皮带与传动轮之间的刚性冲击，既能够保护皮带不受瞬时拉力损伤，也能降低传动轴承的冲击负荷，提升整套传动系统的运行稳定性。在日常维护场景中，该结构的拆解更换十分便捷，

　　仅需要拆卸铰接销轴与基座固定螺栓即可完成整体更换，辊轮磨损后也可单独拆卸更换辊轮组件，不需要整体报废，能够降低设备的后期维护成本。结构的受力路径设计十分清晰，皮带对辊轮的压力通过摆臂传递到铰接点与安装基座，整体受力均匀，不存在应力集中的薄弱截面，长期运行下不会出现摆臂变形、基座开裂等问题，可适配连续运行的工业生产场景。
