电气关键部件长杆类注塑成型模具

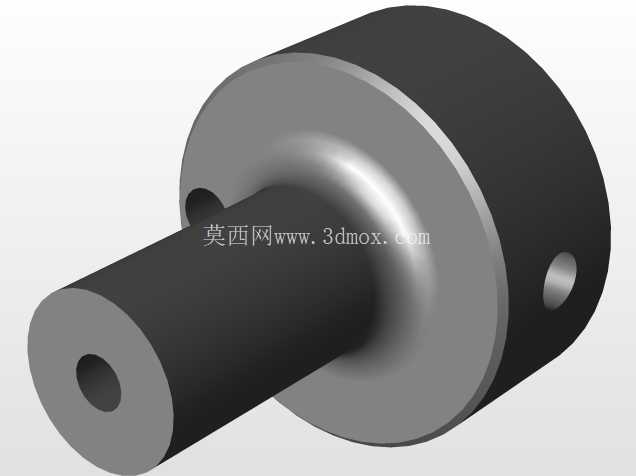

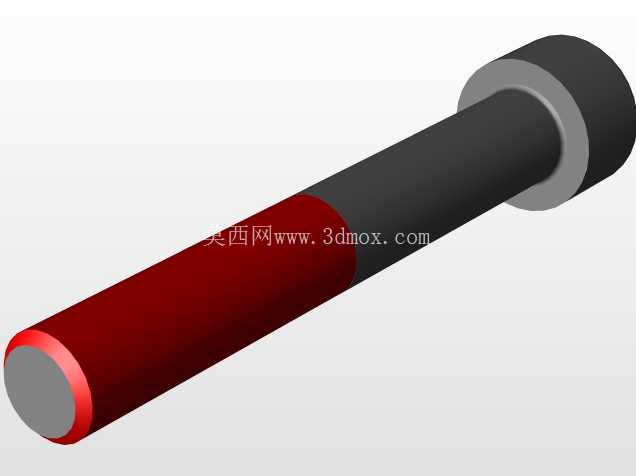

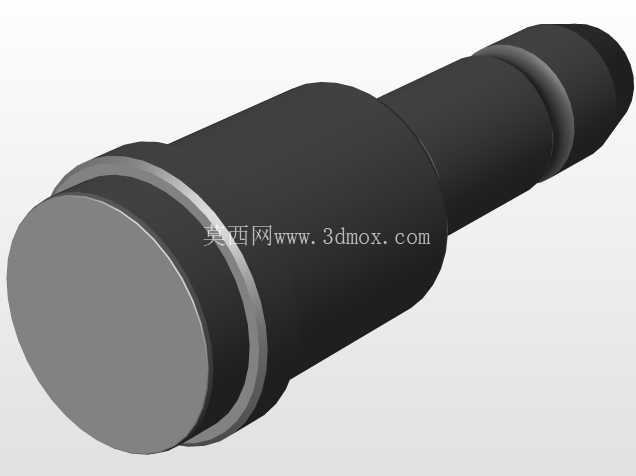

这套模具针对的是通讯设备内部电气连接用长杆类绝缘结构件的注塑成型需求，这类零件在通讯终端、信号转接设备的内部布线模块中应用极广，主要作用是为内部导电芯体提供绝缘支撑与定位基准，同时承担部分结构限位功能，避免设备在装配、运输、使用过程中出现芯体偏移、绝缘失效等问题。从零件的结构特征来看，成品为细长杆状，一端带有环形限位凸台，杆身整体为等径圆柱结构，端面做了平切处理，这类结构在注塑成型过程中最容易出现的问题是杆身翘曲、凸台处熔接痕强度不足、端面填充不饱满，因此模具设计阶段需要针对性解决这些成型缺陷。

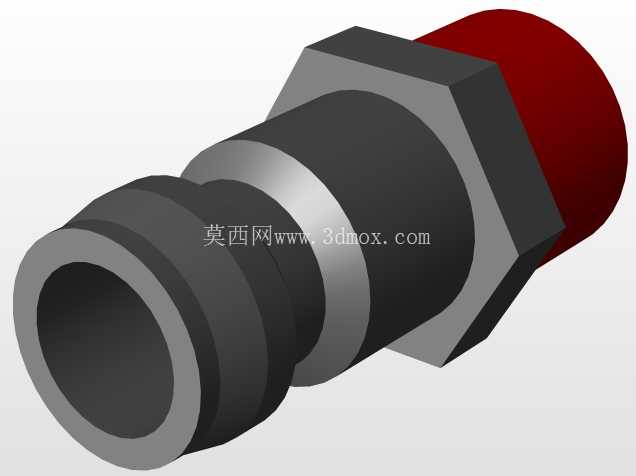

在浇注系统的设计上，考虑到零件长径比偏大，采用了端部侧浇口进胶的方案，进胶点设置在带凸台的一端端面边缘，这样熔融的工程塑料可以沿着杆身轴向平稳填充，避免径向进胶导致的料流对冲，减少熔接痕的产生，同时也能降低填充过程中杆身型芯受到的侧向压力，避免型芯偏移导致的杆身壁厚不均。冷却回路的排布围绕细长型芯做了针对性优化，在杆身成型的主型芯内部设置了直通式冷却水道，保证杆身整体冷却速率均匀，避免因冷却不一致导致的翘曲变形，凸台位置则单独设置了环形冷却槽，加快厚壁位置的冷却速度，减少缩痕出现的概率。

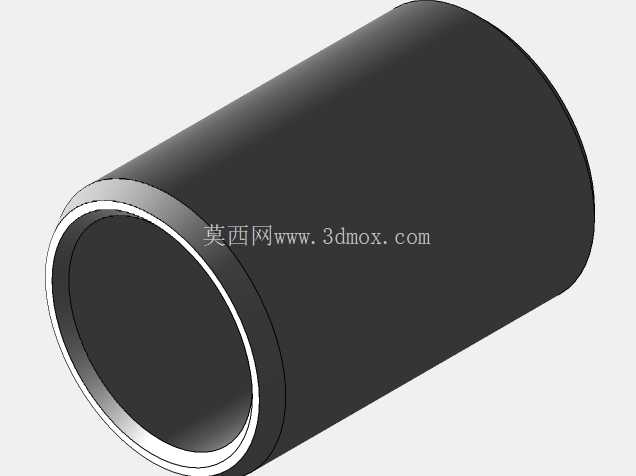

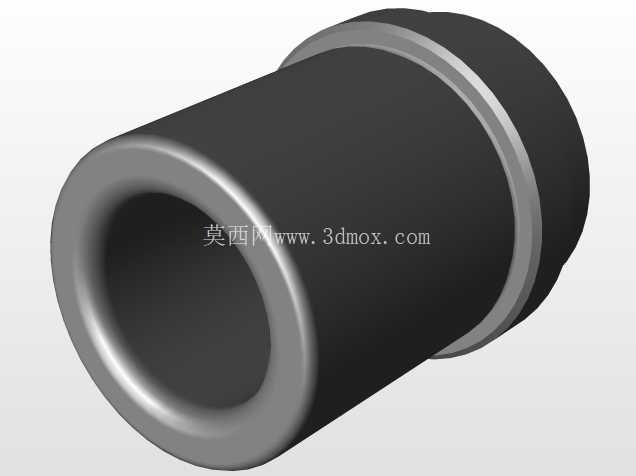

脱模结构的设计充分考虑了零件细长的特性，采用了顶管配合顶板的脱模方式，顶管直接作用在端部凸台的环形端面上，顶出力均匀分布在整个凸台接触面，避免单点顶出导致的零件顶白、顶穿问题，同时在杆身型芯表面做了镜面抛光处理，降低脱模时的摩擦阻力，防止零件在脱模过程中出现表面划伤、变形。模具的导向定位系统采用了导柱导套配合锥面精定位的结构，保证动定模合模时的同轴度，避免细长型芯出现偏心，确保成型后的零件杆身壁厚均匀，满足后续装配的同轴度要求。

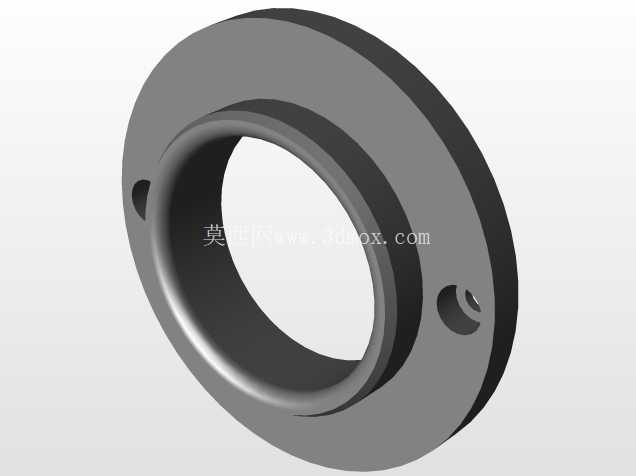

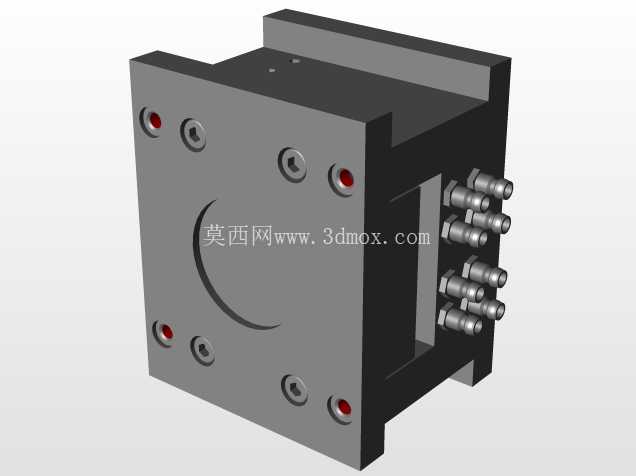

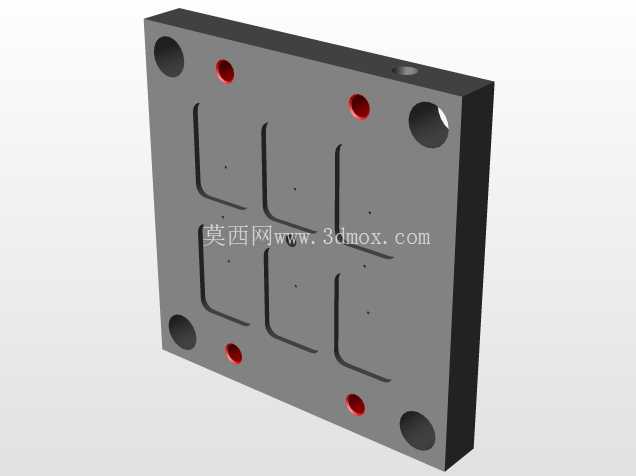

从安装边界来看，这套模具适配常用的卧式注塑机安装尺寸，模架采用标准龙记模架，整体厚度、开模行程、顶出行程都匹配120吨级卧式注塑机的参数范围，安装时只需按照标准码模槽位置固定即可，不需要额外做改装。成型零件的工作尺寸围绕零件的实际装配需求做了公差预留，杆身外径按照装配间隙要求预留了0.02mm的成型收缩余量，凸台的厚度尺寸按照IT7级精度控制，保证成型后的零件可以直接和内部导电芯体、外部安装基座完成适配装配，不需要额外的二次机加工。

在实际生产场景中，这套模具可以适配改性ABS、PC+ABS等常用通讯结构件工程塑料，成型周期控制在25秒左右，成型后的零件表面无明显流痕、缩痕，绝缘性能满足通讯设备的安规要求，凸台位置的结构强度可以承受装配时的压装力，不会出现开裂问题。模具的排气系统开设在填充末端的平端面位置，采用排气槽配合排气钢的结构，及时排出填充过程中型腔内的空气，避免零件端面出现烧焦、缺胶等缺陷。日常生产维护时，只需要定期清理型芯表面的塑料残留、检查顶管的磨损情况即可，整体维护成本较低，适合大批量连续生产。
