两腔式防尘盘注塑成型模具结构

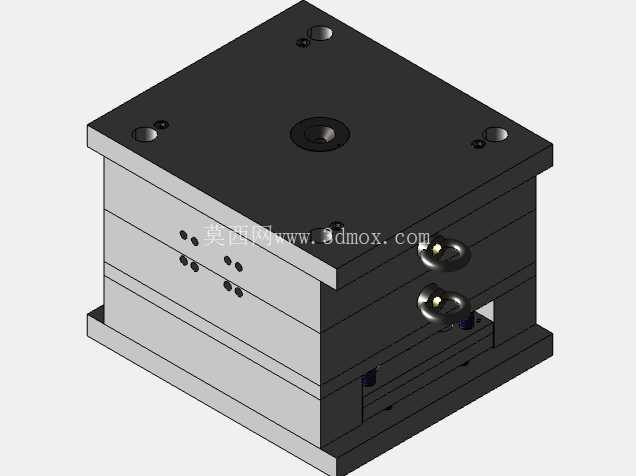

　　这套模具针对防尘盘类塑胶零件的量产需求开发，采用两腔平衡式型腔布局，在单模循环内可同时完成两件防尘盘制品的成型作业，适配卧式注塑机的常规安装规格，模架采用标准龙记模架改制，整体为叠层式方块结构，上下模合模导向依靠四角布置的精密导柱导套完成，合模过程中导套先导入导柱完成初定位，避免型腔错位导致的制品飞边、尺寸超差问题。从应用场景来看，这类防尘盘多用于通讯设备、小型消费电子的端口防护部位，作用是阻挡外界粉尘、水汽进入设备内部腔体，对成型后的尺寸精度、外观面光洁度有明确要求，因此模具的型腔抛光等级达到镜面级别，进胶方式采用侧浇口潜伏式进胶，开模过程中浇口可自动与制品分离，减少后续人工修剪浇口的工序成本，适配大批量连续生产的节拍要求。

　　模具的冷却系统采用分层环绕水路设计，动模与定模侧分别布置独立的冷却回路，水路距离型腔壁的距离保持均匀，确保成型过程中型腔各区域温度差控制在合理范围内，避免制品出现收缩不均、翘曲变形的缺陷，水路接口采用标准快插接头规格，可直接对接车间常规的冷却水输送管路，无需额外改制接头配件。顶出机构采用顶针+推板组合式顶出结构，针对防尘盘的薄壁结构特性，顶针布置在制品的加强筋与边缘非外观区域，避免顶出痕迹残留在制品外观面，推板同步作用于制品的法兰边缘，分散顶出力，防止薄壁部位顶穿、发白。

　　模具的安装边界完全适配160T-200T吨位的卧式注塑机，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴尺寸，上下模的安装螺丝孔位按照注塑机模板标准T型槽间距布置，上机安装时无需额外加工转接板，可直接完成装夹定位。排气结构开设在型腔的末端填充位置，排气槽深度控制在0.02mm以内，既可以顺畅排出型腔内的空气，避免制品出现困气烧焦、缺胶的问题，又不会产生飞边溢出。模具的锁模面经过精磨处理，合模后分型面贴合间隙小于0.01mm，配合注塑机的锁模力可有效防止披锋产生。日常生产维护时，模具的导柱、顶针部位需定期涂抹高温润滑脂，减少运动部件的磨损，冷却水路需定期清理水垢，避免水路堵塞导致冷却效率下降，影响成型周期。

　　这套模具的结构设计充分考虑了量产过程中的稳定性与维护便捷性，所有易损件均采用标准件规格，出现磨损时可快速更换，减少停机维护时间，两腔的流道设计采用平衡式布置，确保两个型腔的进胶压力、填充速度保持一致，成型后的两件制品尺寸偏差控制在公差范围内，无需额外分选工序。针对防尘盘的材料特性，模具的成型面采用淬火加硬处理，表面硬度达到HRC52以上，可耐受玻纤增强材料的长期冲刷，延长模具的使用寿命，避免长期生产后型腔出现磨损导致制品尺寸超差。
