剖视展示结构紧凑式液压绞车设计

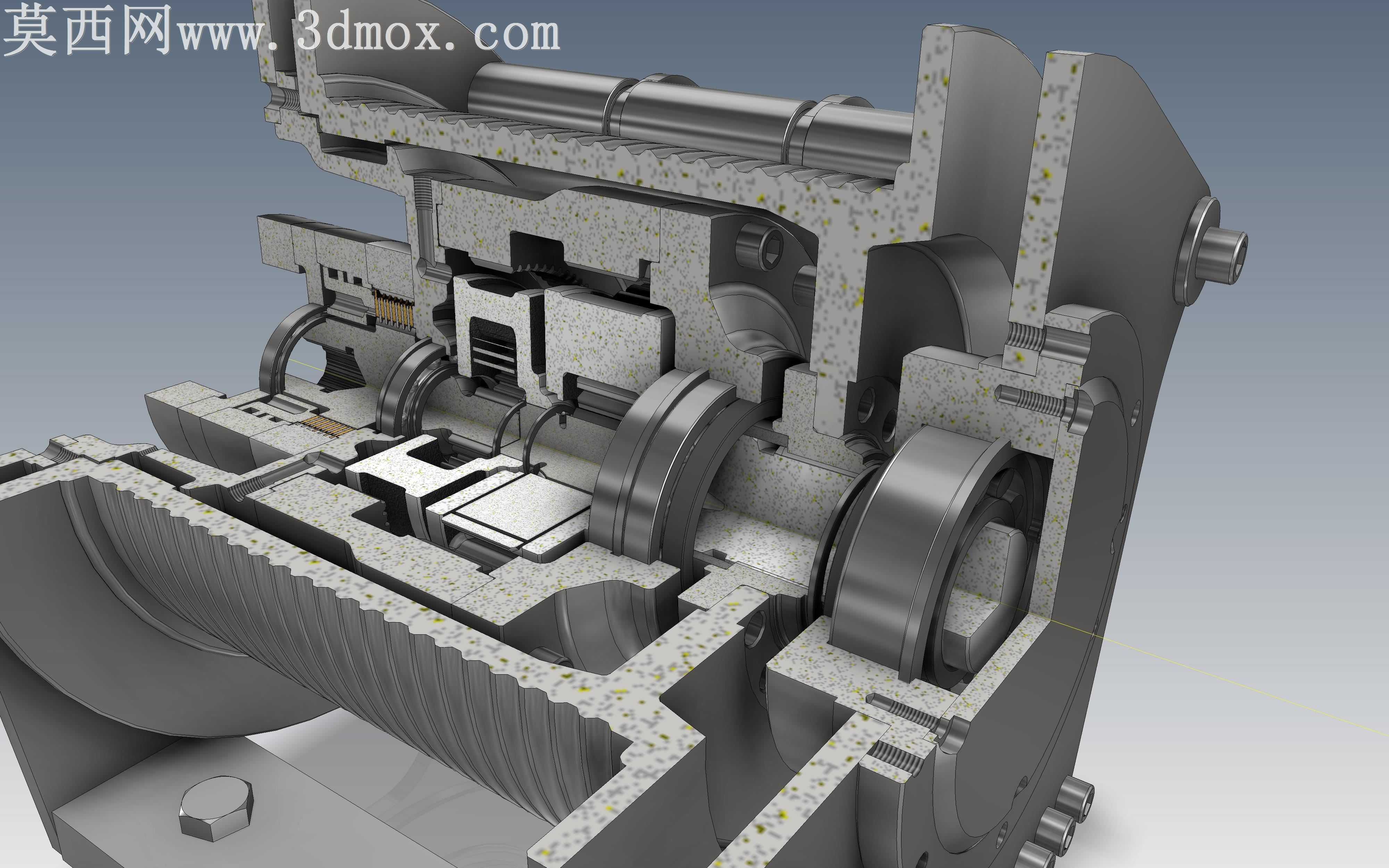

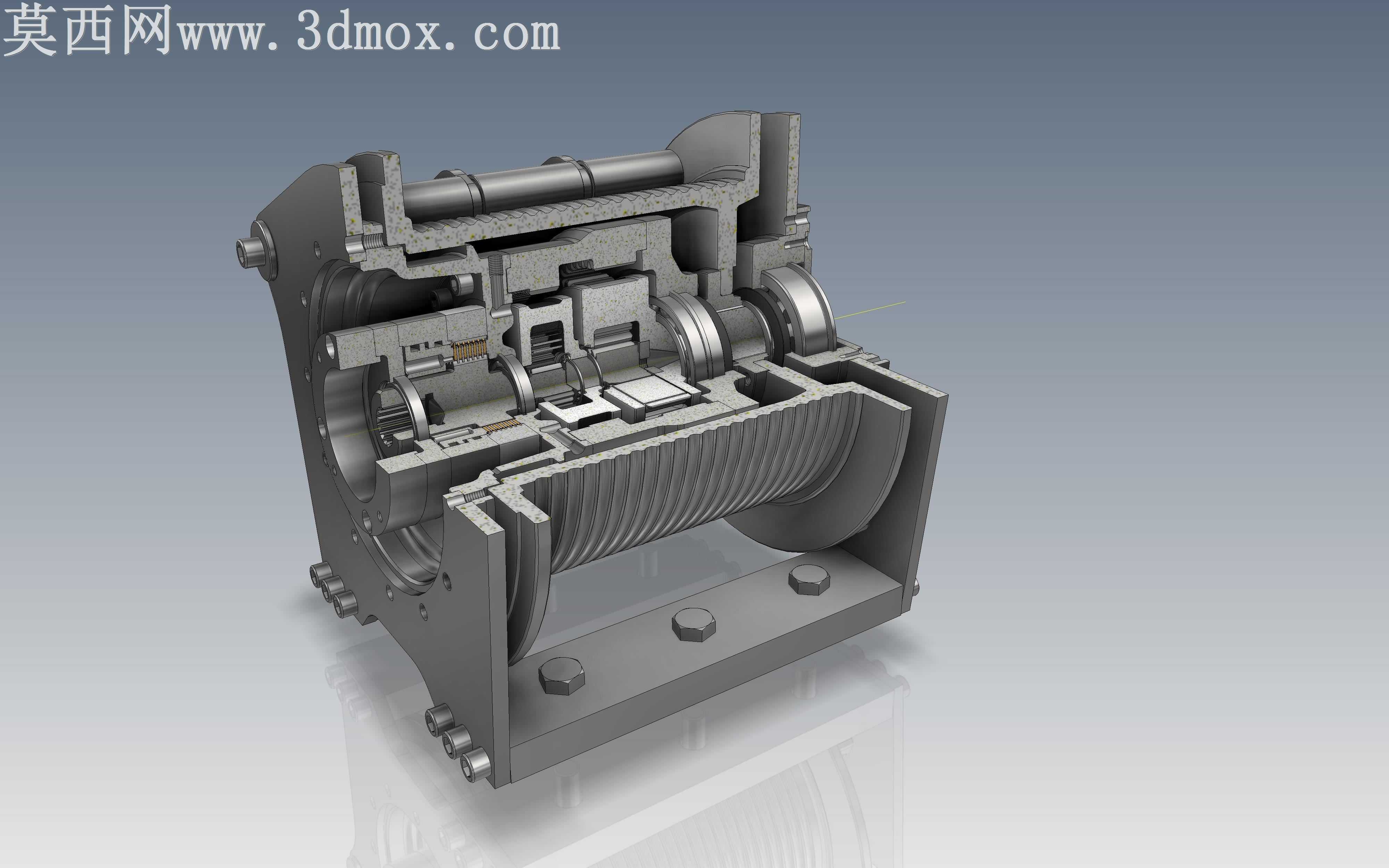

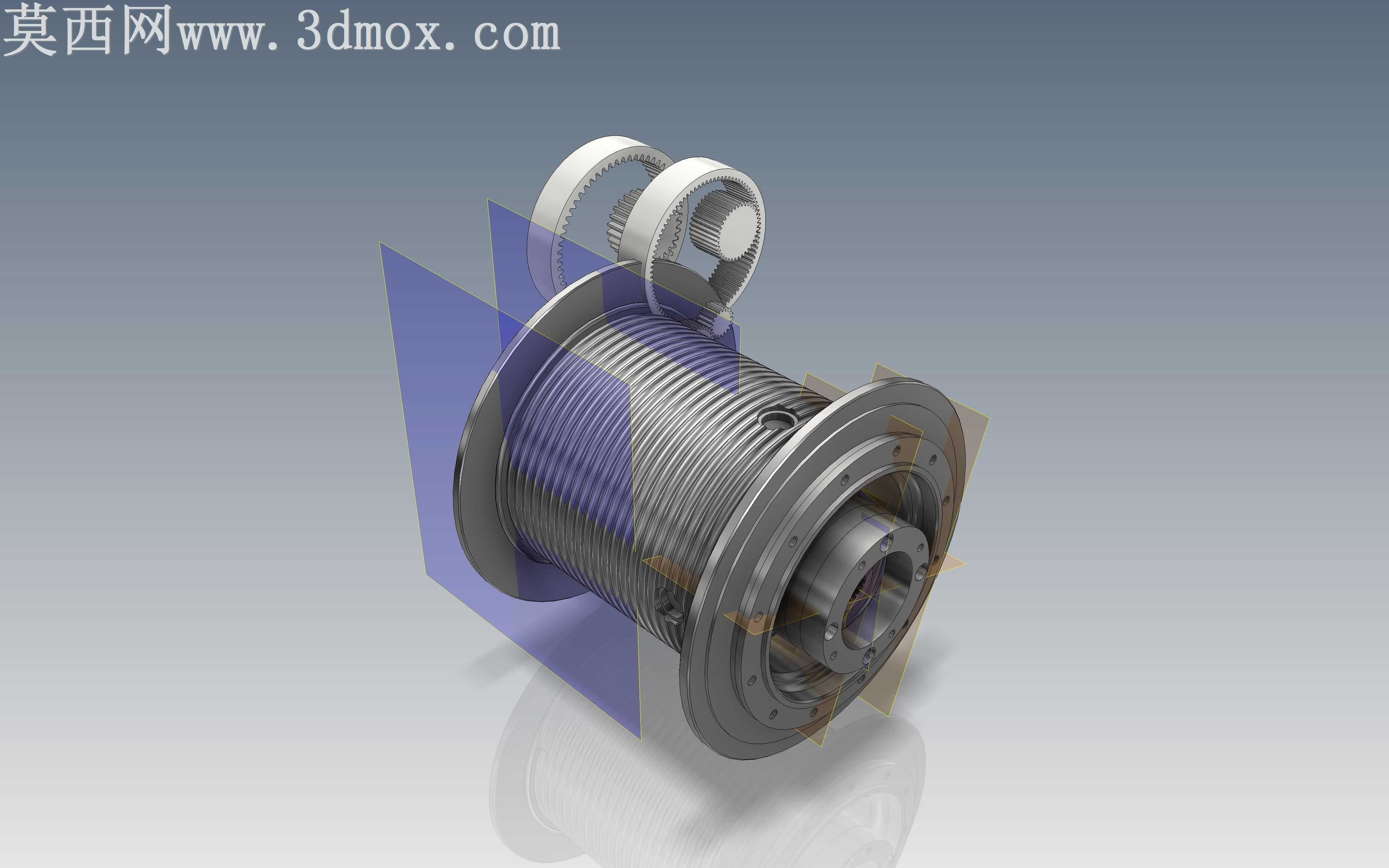

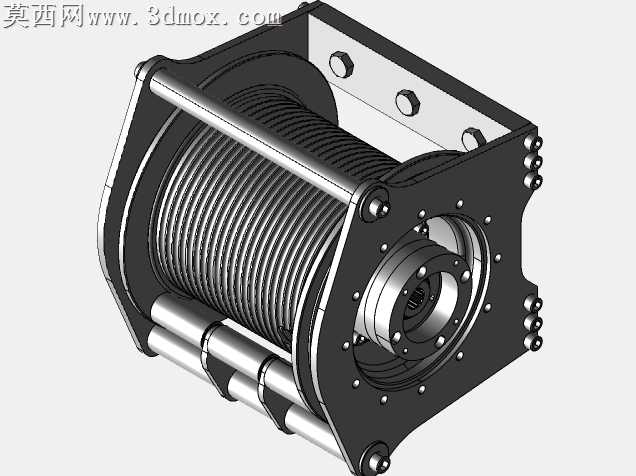

本液压绞车采用三维参数化建模完成整体设计，通过全剖视的展示形式清晰呈现内部全部传动与功能结构，建模过程中严格遵循机械设计公差配合要求，对每一处零件的装配关系进行精准约束，确保各部件运动仿真无干涉。模型构建阶段先完成整体框架的基准搭建，以底部安装基座为装配基准，依次完成卷筒组件、行星减速传动组、液压驱动连接端、内置制动机构、侧边支撑端盖的零件建模与装配。材质渲染上针对不同零件匹配对应工业材质属性：铸铁基座与壳体赋予哑光铸铁质感，表面做细微的铸造纹理处理，还原真实铸件的表面肌理；传动齿轮、传动轴类零件赋予调质钢材质，表面呈现细腻的金属磨削光泽，齿面部分做轻微的高光处理以体现加工精度；内置的密封件、摩擦制动片赋予橡胶类材质，呈现半哑光的深色橡塑质感；紧固件螺栓、螺母赋予镀锌钢材质，带有轻微的金属反光效果。结构设计上采用集成化布局，将行星减速机构内置在卷筒一侧的腔体内，大幅缩减整体设备的轴向尺寸，让整体结构更为紧凑，适配安装空间受限的使用场景；卷筒表面加工有标准绳槽，建模时精准还原绳槽的螺旋曲率与槽深参数，确保钢丝绳缠绕时的排布顺畅，减少乱绳、咬绳的故障概率；侧边的液压马达连接端采用标准化法兰接口设计，可适配不同排量的液压马达，满足不同拉力档位的使用需求；内置的制动机构集成在传动链末端，可实现负载状态下的可靠锁止，避免负载溜坠的安全隐患。设计思路围绕重载工况下的可靠性展开，所有支撑位置均配置对应规格的滚动轴承，建模时还原轴承的滚动体、保持架、内外圈结构，确保传动过程的低摩擦损耗；壳体的连接位置设计有密封槽结构，可安装密封圈实现腔体的密封，防止内部润滑油泄漏同时阻挡外部粉尘、水汽侵入，提升设备在复杂户外工况下的使用寿命；底部安装基座设计有带沉孔的安装位，可通过螺栓实现设备的牢靠固定，基座与壳体之间采用加强筋结构提升整体刚性，避免大负载牵引时出现结构变形。渲染阶段采用工作室级布光方案，主光源从斜上方投射，突出剖视面的结构层次，辅助光源补全暗部细节，让内部的齿轮啮合关系、制动组件的配合位置、油路通道的走向都清晰可见，背景采用渐变灰色调，突出绞车主体的结构细节，整体渲染效果真实还原工业设备的质感，可用于产品结构展示、技术方案交流、生产加工参考等场景。
