高仿真LED火灾模拟圆形电路板设计

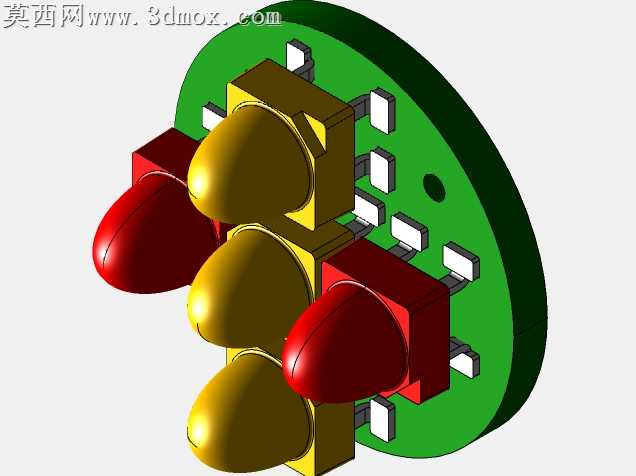

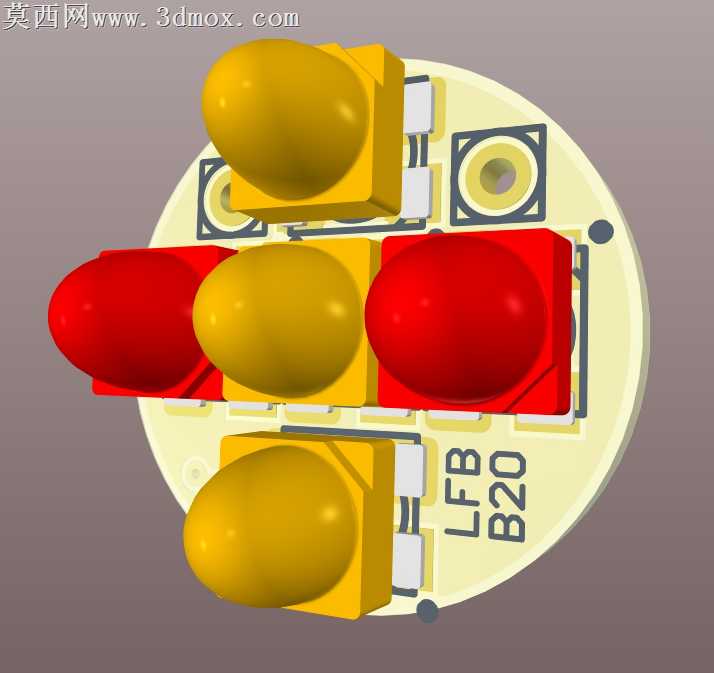

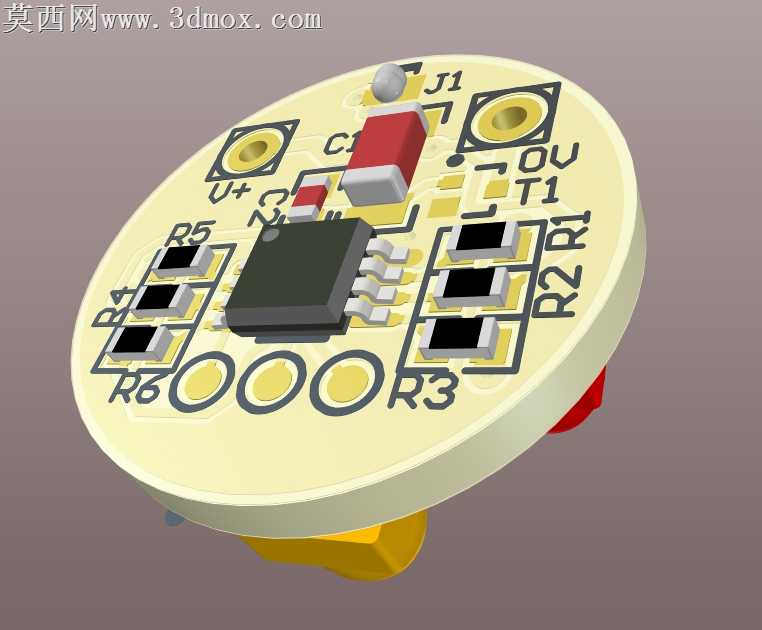

本作品为LED火灾模拟功能的圆形印刷电路板三维建模成果，建模过程中严格遵循消费类电子PCB的设计规范，完整还原了实体电路板的结构细节与元件布局。整体板型采用正圆形轮廓设计，适配小型模拟警示装置的紧凑安装需求，板基采用常规FR-4环氧板材质表现，渲染时调整为浅米黄色哑光质感，还原真实PCB阻焊层的视觉效果，板边做了圆润的倒角处理，避免尖锐边角带来的装配干涉问题。元件布局上，板载5颗高亮度SMD封装LED，分为红色与琥珀色两种发光色系，分别对应火灾场景中的明火闪烁与余烬辉光效果，每颗LED都搭配了对应的贴片限流电阻，建模时精准还原了0805封装电阻的黑色塑壳、银色端电极的细节特征，电阻的丝印位号R2、R3、R5、R6等都按照真实PCB丝印规范排布在元件旁侧，字体采用标准PCB丝印的白色无衬线样式。板载核心控制芯片采用SOP-8贴片封装，建模时细致刻画了芯片黑色塑封本体、表面的激光标识凹痕、两侧的鸥翼形引脚，引脚的金属光泽做了半哑光的镀锡质感渲染，还原真实贴片元件焊接后的视觉效果。电源输入部分预留了3节AAA电池的供电适配焊盘，板上设置了U+、0V的电源极性丝印标识，同时布置了贴片电容、复位按键等辅助元件，电容的红色塑壳、灰色端电极，按键的金属弹片结构都做了1:1的细节还原，板角预留的两个圆形安装孔做了金属化沉孔的效果表现，孔位周围的环形焊盘做了喷锡质感的渲染。建模过程中所有元件的封装尺寸都严格对应行业通用标准，元件之间的安全间距符合PCB布线的工艺要求，走线部分虽然隐藏在阻焊层下方，但在丝印层的标识、元件位号的排布上都遵循了真实电子设计的逻辑，渲染时采用柔和的顶光搭配侧方补光，既清晰展现板上所有元件的立体结构，也通过柔和的阴影突出圆形板的轮廓层次，不同材质的质感区分明确：PCB板基的哑光阻焊、元件塑壳的半哑光质感、金属焊盘与引脚的弱金属反光、丝印层的白色哑光标识都做了差异化的材质参数调整，让整体模型的真实感达到工业展示级的效果，可直接用于消防模拟教具、电子科普装置的结构展示与方案验证场景。
