角式气动调节阀门结构设计方案

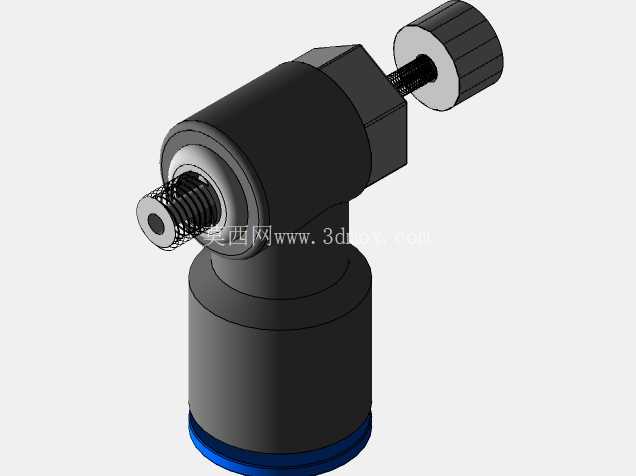

　　这款角式结构的气动阀门，主要面向中小通径的气动控制管路场景，常见于自动化生产线的气路分支、小型气动执行机构的前端气路调控、实验室气路分配台、轻工包装设备的气动回路等位置，承担气路通断、流量微调、支路压力适配的作用，区别于直通式阀件的管路走向要求，角式结构能适配垂直转向的管路布局，减少管路弯头的使用数量，降低气路沿程压力损失。从功能特性来看，这款阀采用侧向旋钮调节结构，侧置的滚花调节旋钮通过螺纹副驱动阀芯轴向位移，旋钮表面的滚花纹理是为了手动调节时增大摩擦力，无需额外工具即可完成开度微调，调节行程内可实现从全闭到全开的连续流量控制，阀芯与阀座的配合段采用锥面密封结构，关闭状态下可实现低压气路的零泄漏，满足常规工业气动回路0.8MPa工作压力下的密封要求。

　　阀体下部的接口采用直插式快接结构设计，适配常规气动软管的安装需求，安装时无需额外套丝或使用卡套配件，直接将软管插入接口即可完成密封固定，侧向的接口带有外螺纹结构，可搭配内螺纹接头或直接拧入带内螺纹的气动元件接口，两个接口呈90度垂直布局，安装时可根据管路走向选择下进侧出或者侧进下出的流向，适配不同的安装空间限制。设计过程中优先考虑了手动调节的操作便利性，将调节旋钮设置在阀体侧上方，当阀门安装在贴近设备面板或者管路密集的区域时，操作人员无需探入管路间隙即可触碰到调节旋钮，旋钮的直径经过适配，单指即可拧动调节，调节阻尼经过匹配，不会因为气路压力波动导致旋钮自行转动改变开度。

　　阀体主体采用阶梯式圆柱结构，上部的阀腔容纳阀芯与调节螺纹副，下部的接口段做了加厚处理，承受管路插拔时的外力不会出现开裂，阀体外表面做了哑光处理，减少车间环境下的积灰附着，底部的蓝色密封环是快插接口的锁紧标识，当软管插到底部时会与该密封环贴合，提示安装到位。从安装边界来看，这款阀的整体径向最大尺寸不超过常规同通径直通阀的安装宽度，轴向高度因为角式布局比直通阀缩短近三分之一，适合安装在设备内部竖向空间有限、但横向有一定余量的气路位置，安装时不需要预留过长的管路操作空间，两个接口的中心距经过优化，搭配快插接头时不会出现接头干涉的情况，调节旋钮的突出长度控制在合理范围，即使阀门并排安装在气路分配排上，相邻阀门的旋钮也不会互相触碰，可实现密集排布安装。

　　阀芯的调节行程做了限位设计，旋钮拧到最大开度位置时不会脱出阀腔，拧到全闭位置时也不会因为过度拧紧导致阀座密封面压损，日常维护时仅需定期清理旋钮螺纹段的积尘，即可保证调节顺畅，不需要额外加注润滑脂，适配车间多粉尘的使用环境。在气路设计选型时，这款阀可作为支路的终端调节元件，直接对接小型气缸、气动喷嘴、真空发生器这类耗气元件，通过调节开度控制元件的供气流量，实现气缸运行速度、喷嘴吹气流量、真空发生器真空度的微调，相比电磁阀的通断式控制，这种手动调节的气动阀可实现连续的参数匹配，适合设备调试阶段的气路参数整定，也可作为固定工况下的常设节流元件使用，长期运行稳定性优于带电磁线圈的阀件，不存在线圈烧损、电气接线故障的问题。
