法兰连接角式升降止回阀结构设计

在工业流体输送管路系统中，止回阀是保障介质单向流动、避免倒流引发设备故障与工艺紊乱的核心管路元件，这款角式法兰连接的止回阀结构，主要适配管路走向需要90度转向的安装场景，常见于给排水泵站、化工介质输送管线、暖通循环水系统、压缩空气管路等工况中，用来阻断介质反向回流，保护上游的泵、压缩机等动力设备不受水锤冲击与反向介质侵蚀。

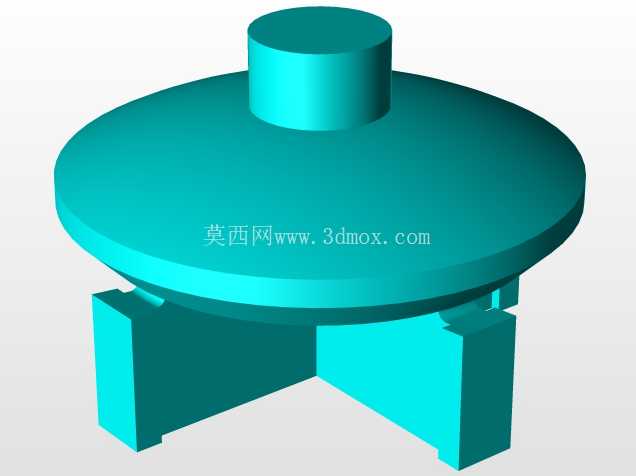

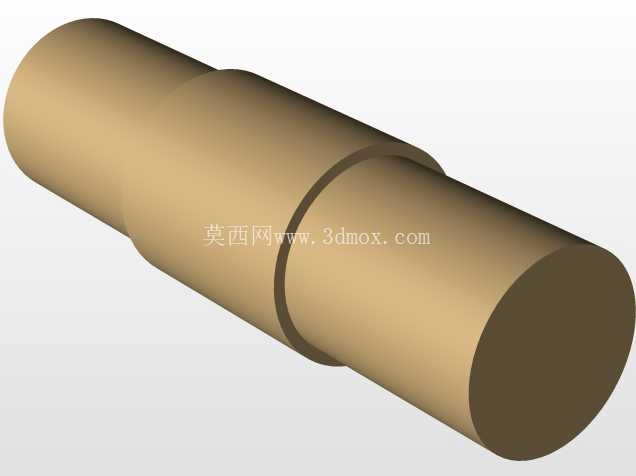

从实际功能逻辑来看，该阀采用升降式止回结构，内部阀瓣沿阀体垂直中心线做升降运动，当介质正向流通时，介质压力顶开阀瓣，流道完全导通，压损控制在常规管路允许范围内；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，贴合阀座密封面，实现管路截断，相比旋启式止回阀，这种结构在垂直安装的管段上密封可靠性更优，关闭行程短，水锤冲击影响更小。

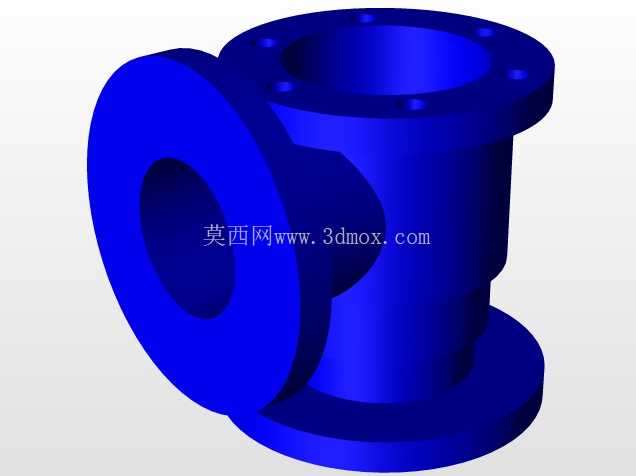

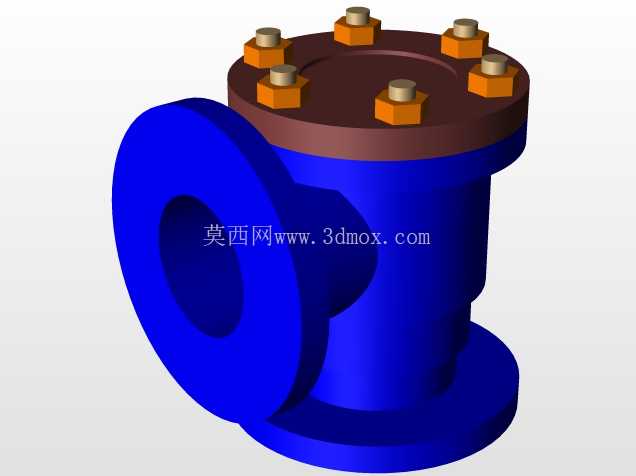

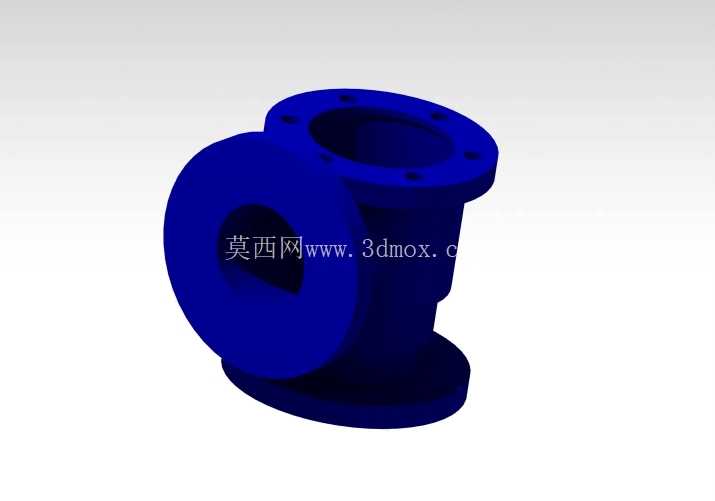

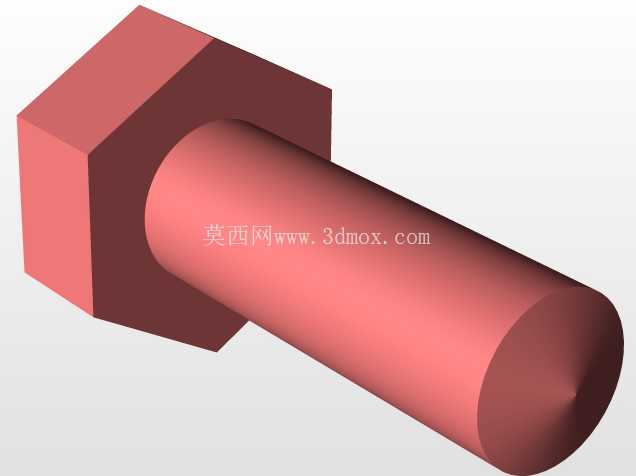

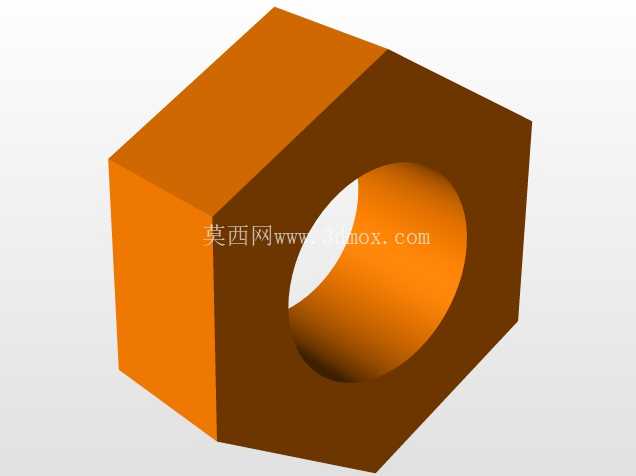

结构设计层面，整体采用角式流道布局，侧向法兰为介质入口，底部法兰为介质出口，流道转弯处做了圆弧过渡处理，避免直角结构造成的介质紊流与局部压损过大问题。阀盖与阀体采用法兰式连接结构，周向均匀布置6组六角头螺栓与螺母紧固件，安装时按照对角顺序分次拧紧，可保证阀盖与阀体结合面的密封垫片受力均匀，避免出现局部渗漏问题，这种螺栓连接的结构也方便后期检修时拆解，对内部阀瓣、密封件进行更换，无需整体切割管路。阀体与法兰采用一体化铸造结构，保证法兰连接强度，避免焊接法兰带来的变形与应力集中问题。

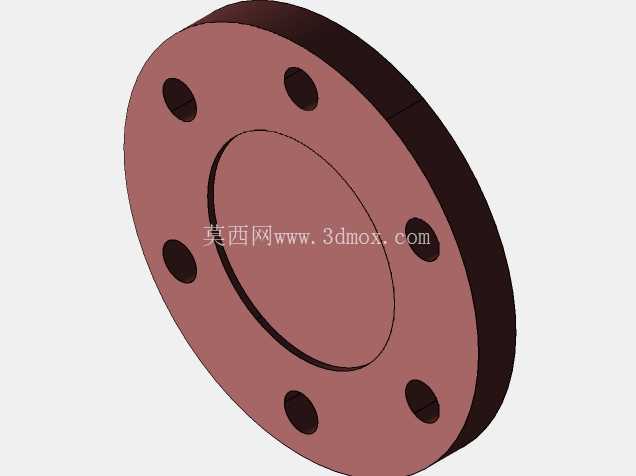

安装边界与尺寸适配方面，侧向与底部的连接法兰均采用标准法兰密封面结构，可直接与同压力等级、同通径的管路法兰配对安装，安装时需注意介质流向与阀体标识一致，必须保证阀瓣升降方向垂直于水平面，不可倾斜或水平倒装，否则会导致阀瓣无法正常回落密封。阀体外轮廓无突出的尖锐结构，顶部螺栓的布置高度控制在合理范围内，安装时预留的操作空间只需满足扳手拧紧螺栓的作业空间即可，无需额外预留过大的检修空间，适合管路布局紧凑的安装场景。

从建模细节来看，所有紧固件的尺寸比例均符合对应标准件的参数规范，螺栓伸出螺母的长度控制在2-3个螺距的合理范围，阀盖与阀体的结合面预留了密封垫片的安装槽位，流道内壁的建模做了光滑过渡处理，还原实际铸造流道的工艺特征，法兰端面的密封水线结构也做了细节还原，完全匹配实际加工后的零件特征，可直接用于管路装配干涉校验、工艺布局模拟、教学演示等场景，帮助设计人员在管路设计阶段提前验证安装空间、核对连接尺寸，减少现场安装时出现的尺寸不匹配、干涉碰撞等问题。

在实际选型应用中，这类角式止回阀通常安装在泵出口的垂直管段上，既可以实现管路90度转向，减少管路弯头的使用，降低管路整体压损，又能在泵停机时快速阻断介质回流，避免叶轮被反向介质冲击反转，延长泵组的使用寿命。相比直通式止回阀，角式结构的安装空间占用更小，在空间受限的设备间、管廊拐角处应用优势明显，同时升降式结构的密封面磨损更小，长期运行的密封稳定性更好，适合清洁介质的管路输送场景，避免介质中的大颗粒杂质卡滞阀瓣，影响启闭动作可靠性。
