MSP430系列微控制器开发评估板结构设计

在嵌入式硬件开发流程中，微控制器评估板是前期方案验证、外设驱动调试、低功耗性能测试不可或缺的硬件载体，本次呈现的MSP430系列评估板结构，针对MSP-EXP430F5529LP核心板的安装适配做了全维度结构优化，完全贴合工业级嵌入式开发场景的实际使用需求。从实际应用场景来看，这类评估板既可以作为高校电子信息类专业开展单片机原理、低功耗嵌入式系统教学的实验载体，也能供工业控制、便携传感节点、智能仪表类产品的研发团队做前期原型验证，工程师可以直接在板上外接各类传感模块、通信模块，快速搭建功能原型，省去自行绘制核心板最小系统的重复工作量，大幅缩短产品前期研发周期。

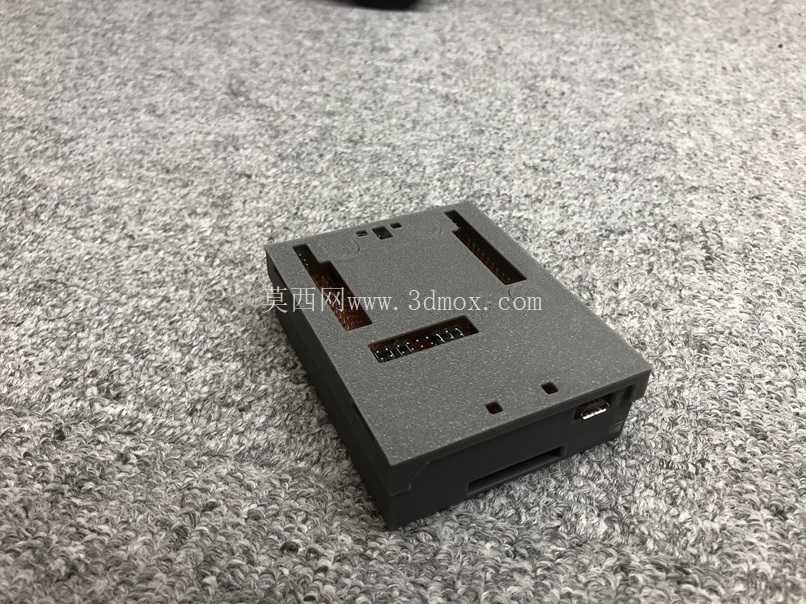

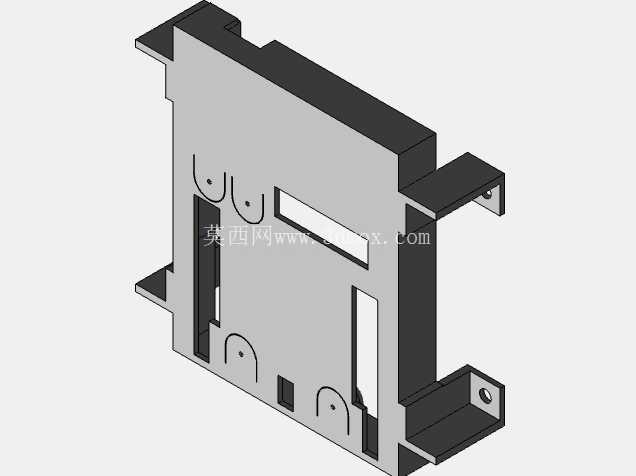

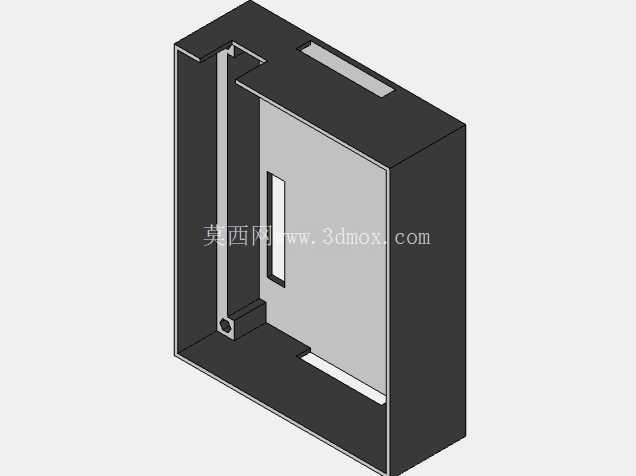

从功能特性层面看，该评估板外壳结构充分考虑了开发过程中的实际使用需求：外壳表面预留了对应核心板所有排针接口的开口，无论是外接杜邦线连接外设，还是直接插接配套的功能扩展板，都不会出现结构干涉；侧方预留的USB接口开口完全对齐板载的调试下载口，日常连接仿真器、串口调试时无需拆卸外壳，插拔线材的操作空间充足；外壳表面开设的多组长条通风槽，正对板载电源芯片、主控芯片的发热区域，在长时间连续运行调试程序时，能保证空气自然对流带走热量，避免核心芯片过热触发降频保护，影响调试数据的准确性。

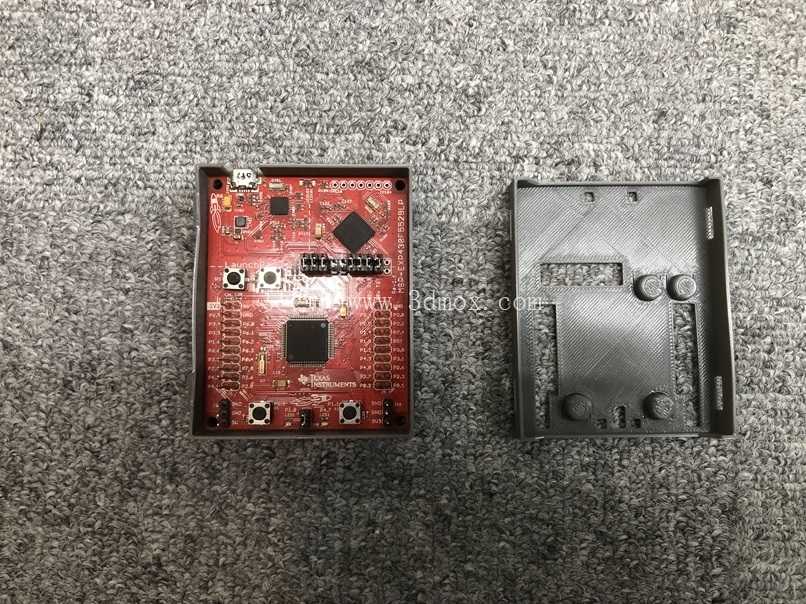

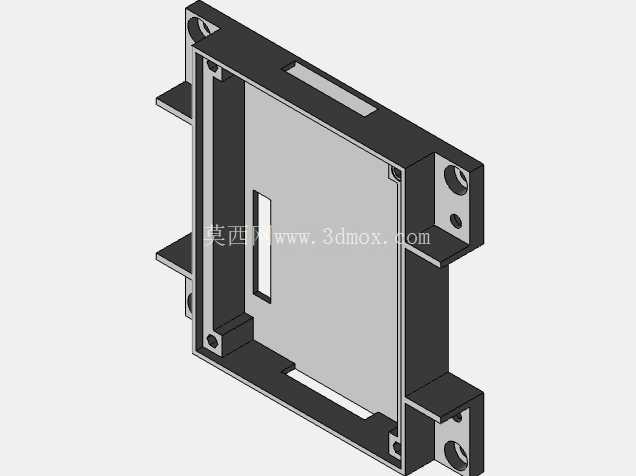

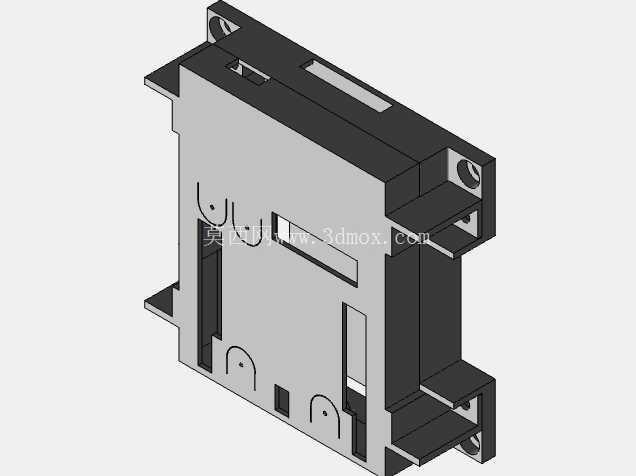

结构设计思路上，整体采用上下扣合的装配方式，没有使用额外的金属螺丝固定，依靠壳体边缘的卡扣结构即可实现牢固装配，日常需要更换核心板、排查板上硬件故障时，徒手就能拆开外壳，无需借助螺丝刀等工具，非常适合开发阶段频繁拆装的使用场景。壳体内部做了对应核心板安装孔的定位柱，核心板放入后可以完全限制X/Y/Z三个方向的位移，即使日常携带外出参加技术交流、现场测试，也不会出现板卡晃动移位导致的接口错位、元件磕碰问题。外壳的边角全部做了R2圆角处理，既避免了直角边缘磕碰划伤使用者，也能减少外壳跌落时的应力集中，降低壳体开裂的概率。

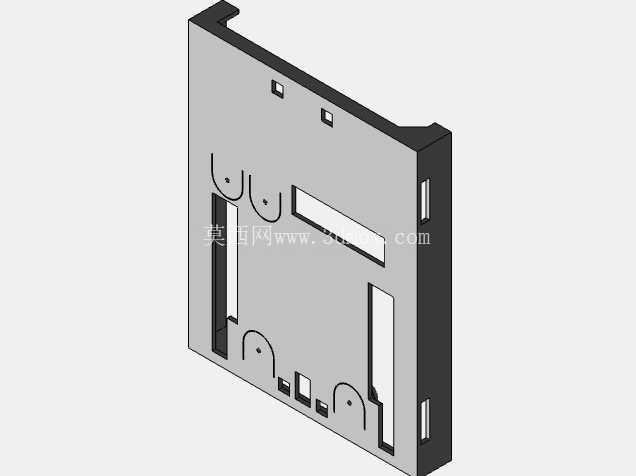

外形尺寸与安装边界方面，整体外轮廓尺寸控制在100mm×70mm×22mm，刚好可以放入常规的防静电零件盒中，方便工程师日常收纳携带；底部预留了四个直径3mm的安装孔位，孔位间距为90mm×60mm，既可以用铜柱将评估板固定在实验台架上做长期稳定性测试，也能适配标准的DIN导轨安装卡扣，直接卡在工业控制柜的导轨上做现场功能验证。壳体表面的接口开口位置公差控制在±0.1mm，和核心板的接口位置完全对齐，不会出现线材插接受阻、接口偏移的问题；外壳内壁和板上最高的电解电容元件预留了0.8mm的安全间隙，避免装配时挤压元件导致引脚脱焊。针对开发过程中经常需要按压的板载复位按键、用户按键，外壳对应位置做了下沉式的按键导向槽，既可以不用开盖直接按压按键，也能避免日常放置时误触按键导致程序复位。
