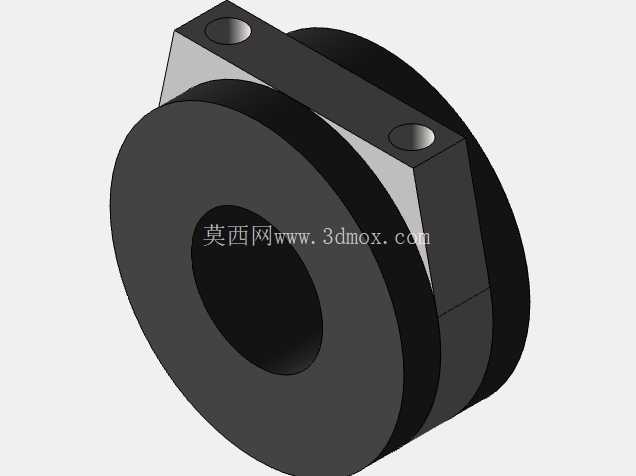

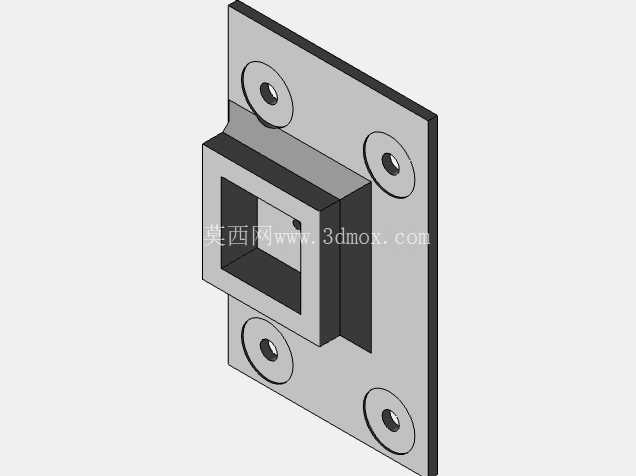

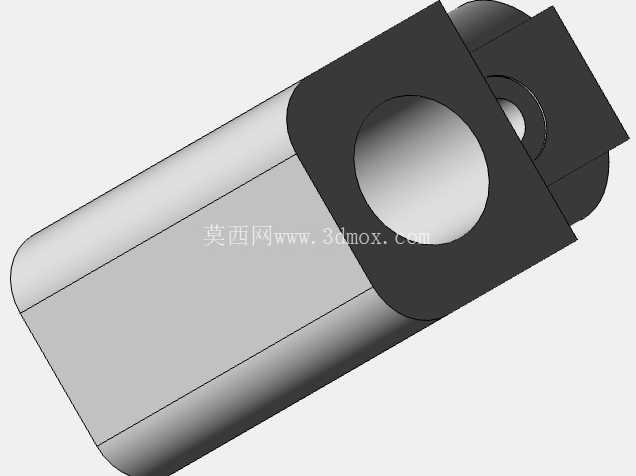

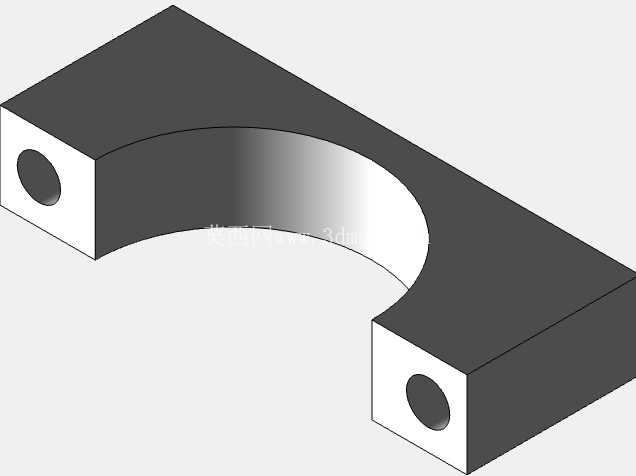

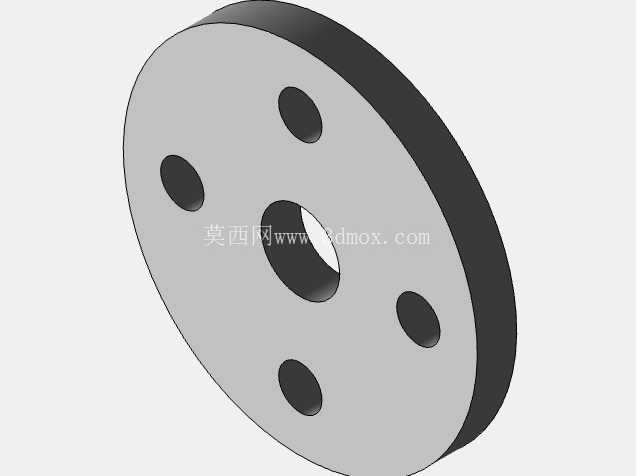

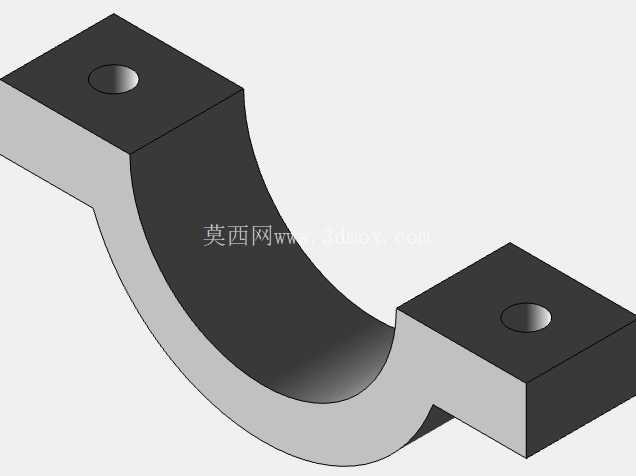

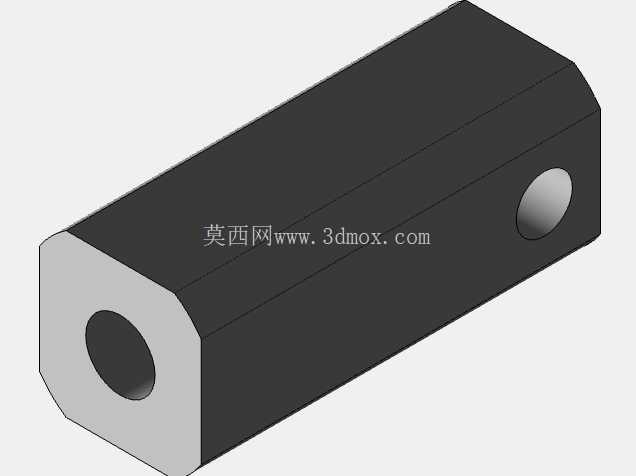

xs690无人机机架及配套外围结构件

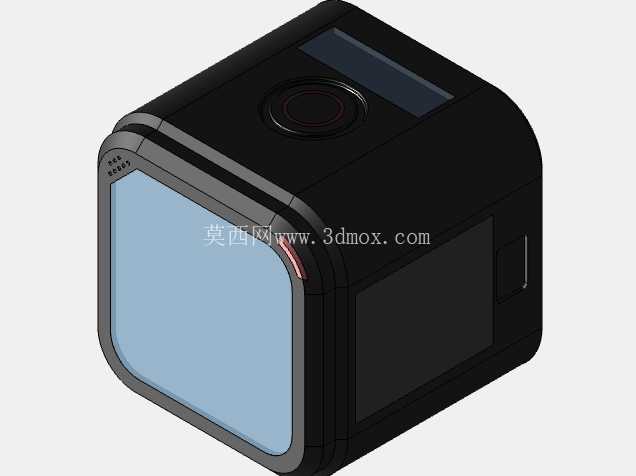

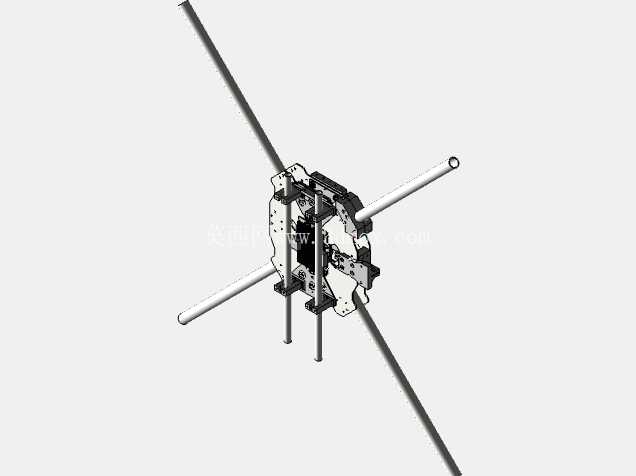

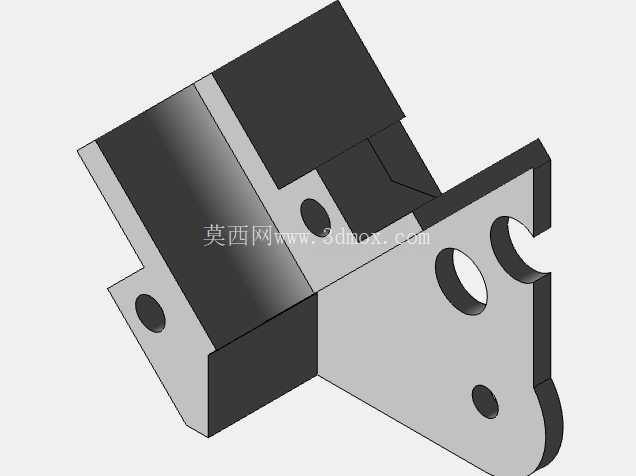

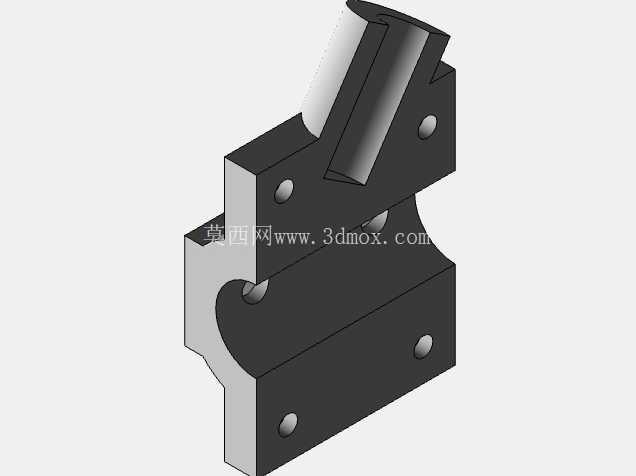

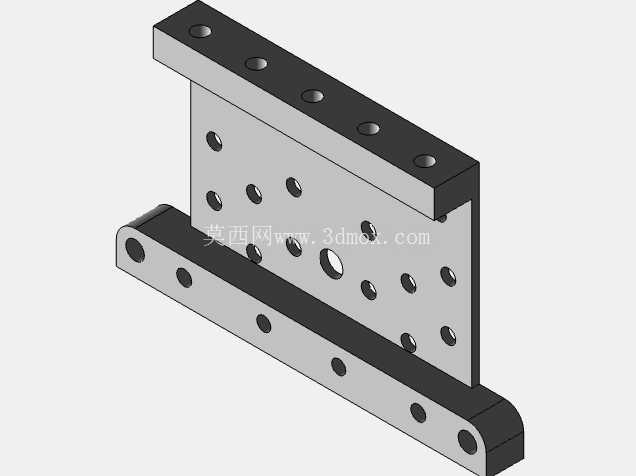

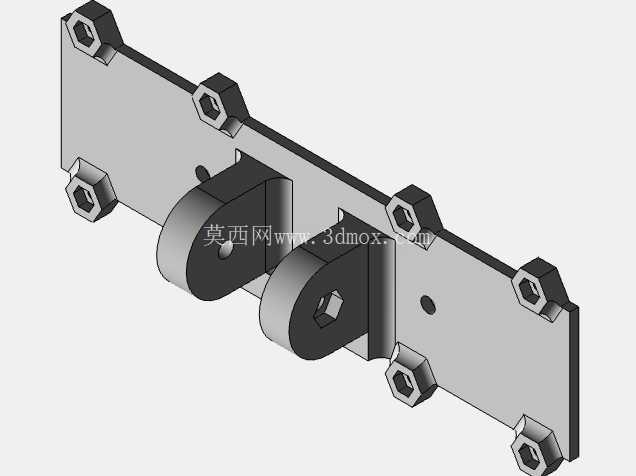

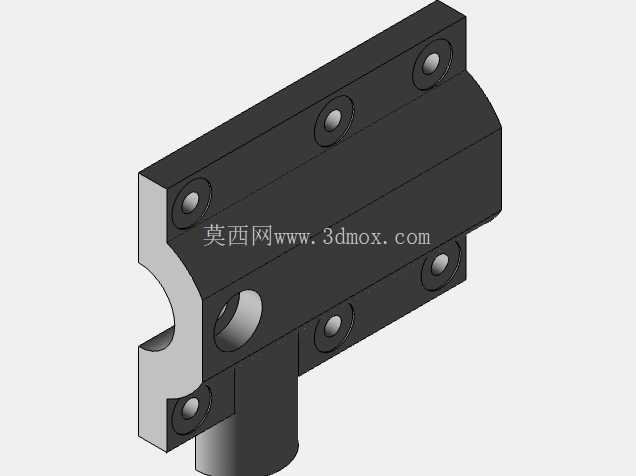

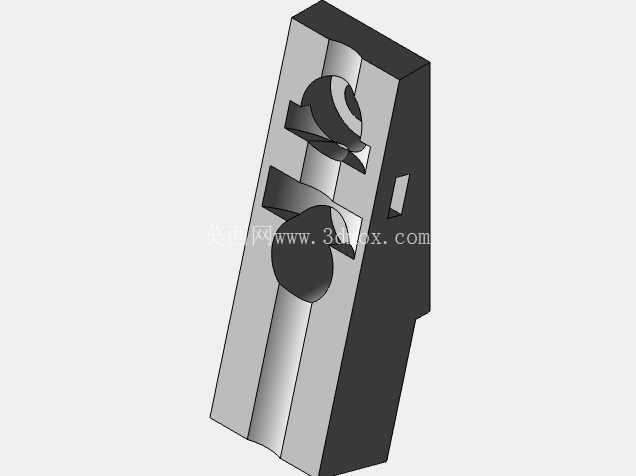

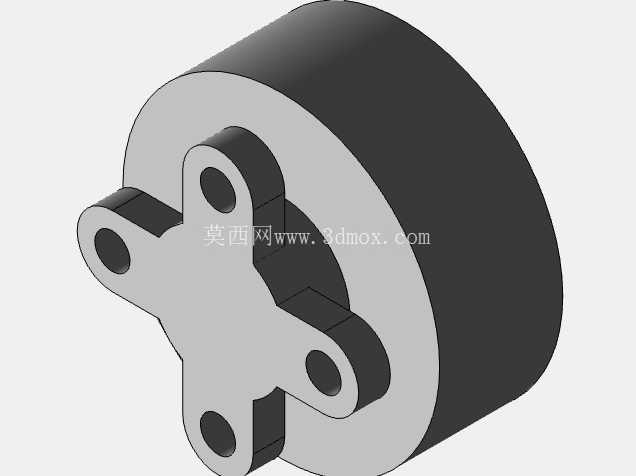

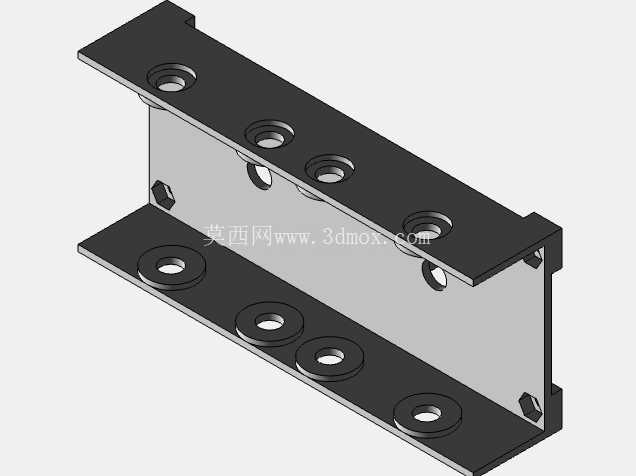

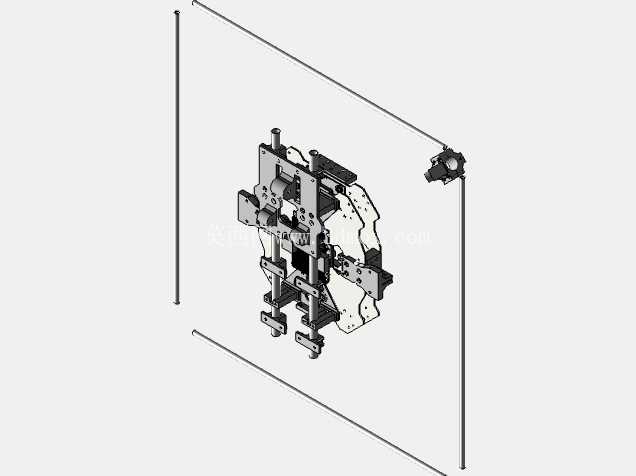

　　在民用消费级及行业级无人机的结构设计环节，机架作为整机的承载基体，其结构合理性直接决定飞行稳定性、载荷适配性与整机抗振表现，这套xs690机架及配套外围结构的三维模型，完整还原了量产级机架的装配逻辑与安装边界，可直接用于飞控系统集成阶段的结构校核与改装设计参考。从实际应用场景来看，该机架适配中小型多旋翼无人机的使用需求，可覆盖低空航拍、小型物资投送、园区巡检等常见作业场景，外围结构件预留的安装位可兼容常见的图传模块、GPS模块、电调与电池固定座，无需额外打孔改造即可完成标准航电部件的装配。

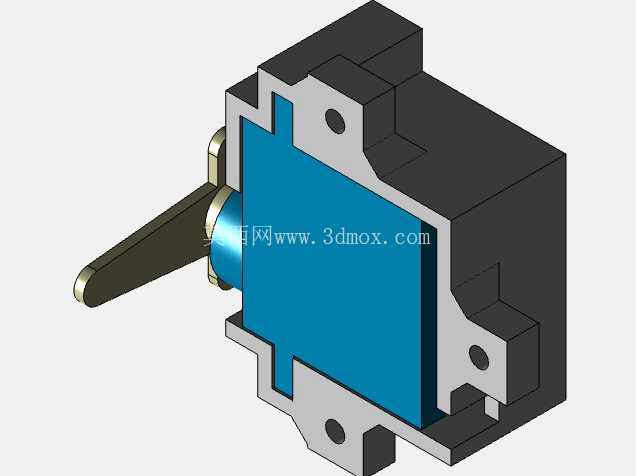

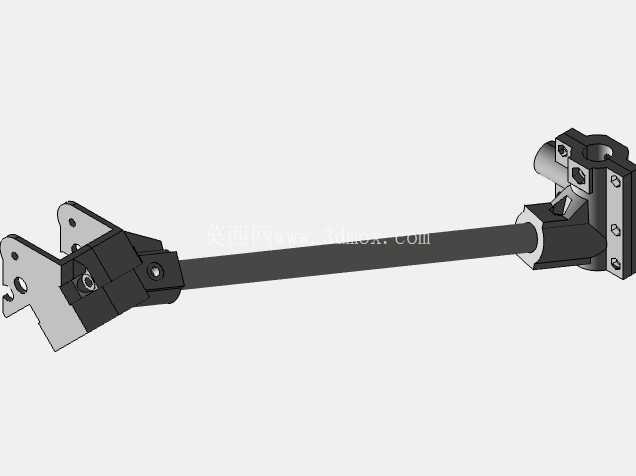

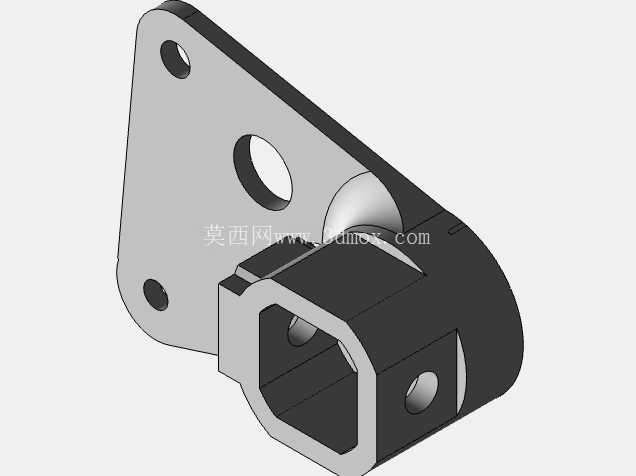

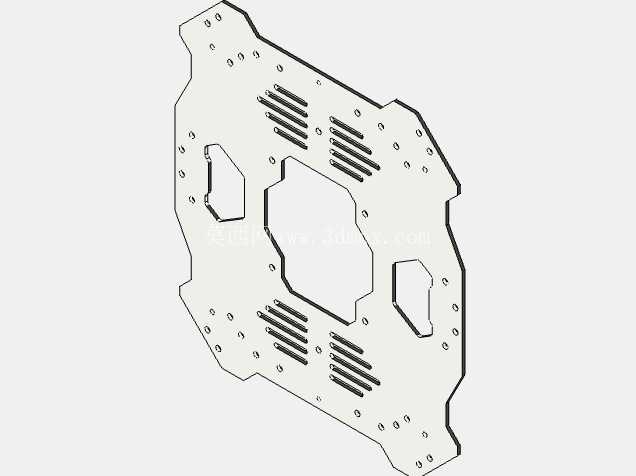

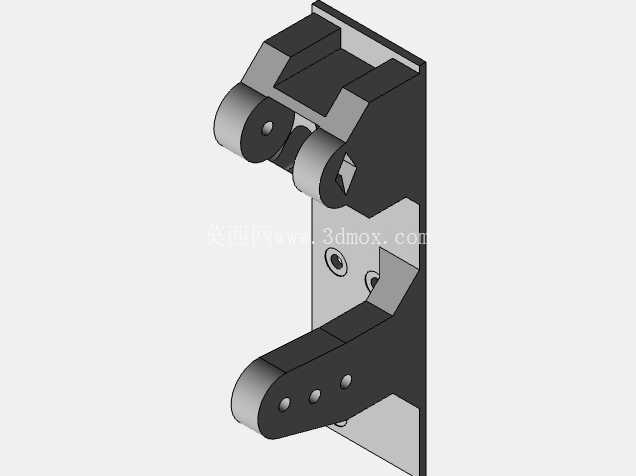

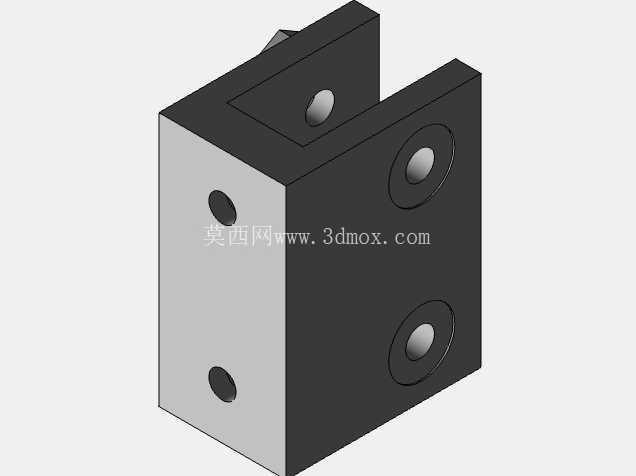

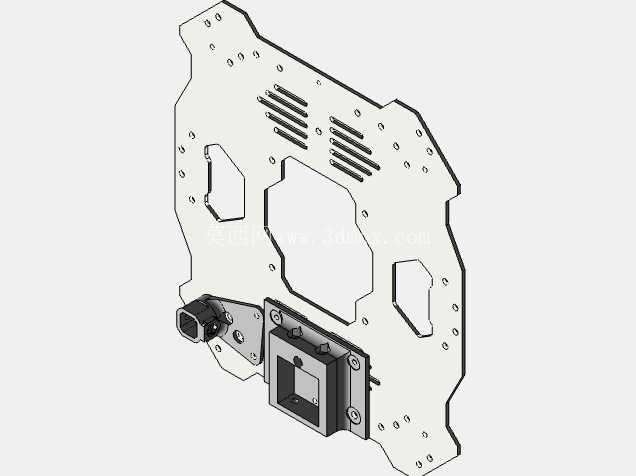

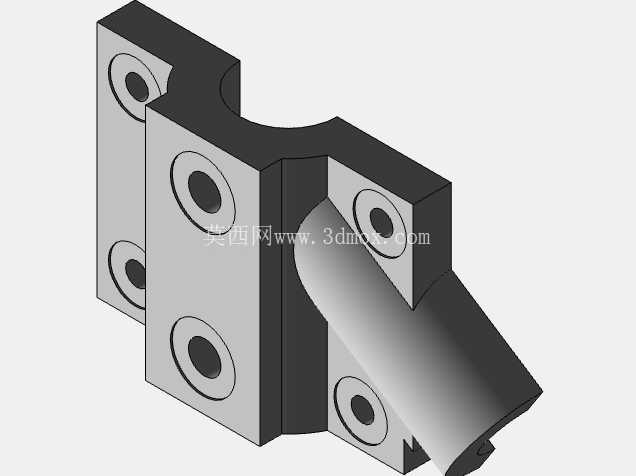

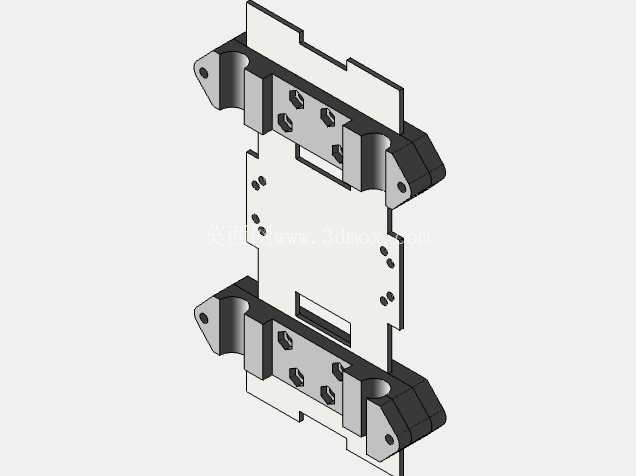

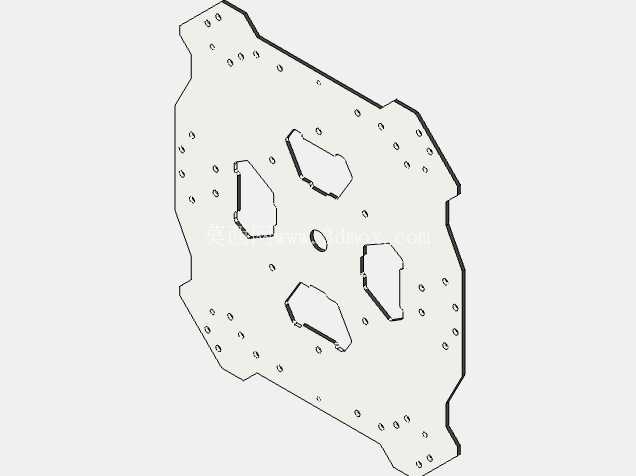

　　从功能特性来看，该机架主体采用分体式拼接结构，核心承载区做了加厚凸台设计，四个角位预留的安装孔位可直接连接机臂锁紧座，拨杆式快拆结构集成在机架侧部，无需额外工具即可完成机臂的折叠与锁止，日常收纳时可将机臂收拢至与机架主体平行的状态，大幅缩小收纳体积；机架中部的蓝色区域为电池仓安装位，周边的金属镶件可避免频繁拆装电池造成的螺孔滑牙，侧部伸出的拨杆为机臂锁止的操作端，拨杆表面做了圆弧过渡处理，低温环境下操作也不会出现硌手的问题，拨杆与锁止机构的连接位做了扁位防转设计，长期使用不会出现松旷移位的问题。

　　从设计思路来看，该机架在建模阶段就充分考虑了注塑量产的工艺可行性，所有壳体壁厚控制在1.8-2.2mm的合理区间，加强筋的排布避开了注塑熔接线的集中区域，安装凸台的背面均做了火山口减胶处理，可有效避免注塑成型时出现表面缩痕；外围结构件的分型面均设置在棱线位置，后续开模时不会在外观面留下明显的合模线，所有边角均做了R0.5以上的圆角处理，既可以提升结构件的抗冲击能力，也能避免装配过程中划伤操作人员或线材。

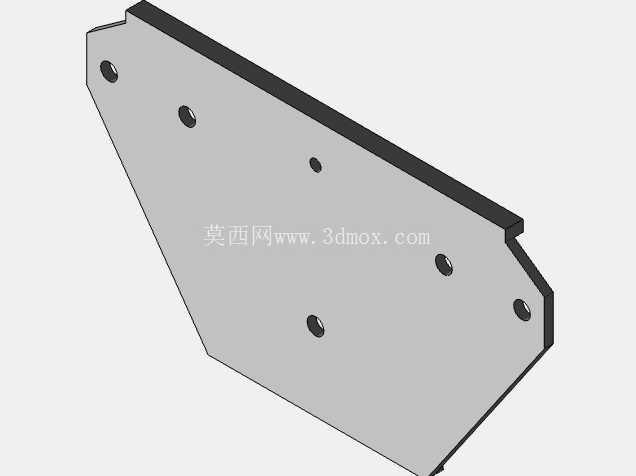

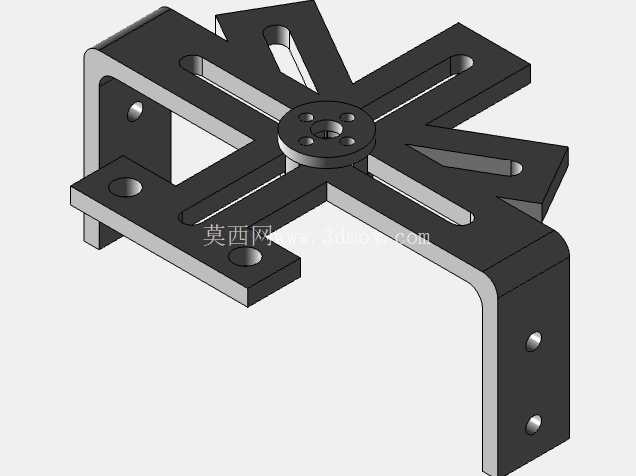

　　从外形尺寸与安装边界来看，该机架主体为近似方形的结构，核心安装面的平面度公差控制在0.1mm以内，可保证飞控模块安装时的基准水平，避免因安装面倾斜导致飞控陀螺仪初始校准出现偏差；各个外接模块的安装孔位均采用标准M2与M3螺孔规格，孔位间距兼容市面上绝大多数通用航电配件的安装尺寸，电池仓的内部净空尺寸可适配3S-4S规格的标准航模锂电池，仓体周边预留的走线槽可规整布置电源线与信号线，避免飞行过程中线材晃动干扰传感器工作；机架底部预留的挂载孔位可扩展安装小型云台或抛投装置，挂载点的位置经过重心配平计算，挂载标准载荷时不会出现整机重心偏移的问题。在实际结构校核过程中，可借助该三维模型完成整机的干涉检查，模拟机臂折叠、电池拆装、线材布置的全流程操作，提前发现结构设计中存在的装配冲突问题，也可基于该模型做有限元仿真分析，验证不同飞行姿态下机架的应力分布情况，对受力集中的区域做针对性的结构加强，减少后续实物打样的迭代次数。
