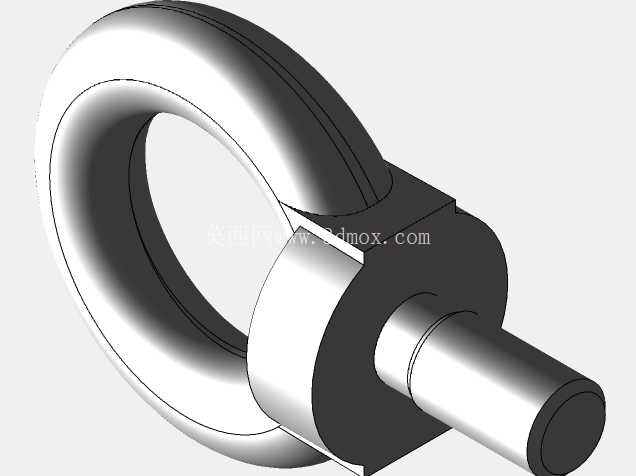

乌戈洛克通讯类层叠式安装结构件

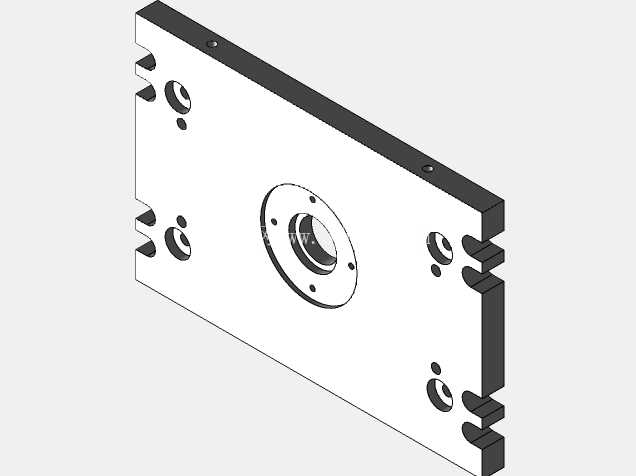

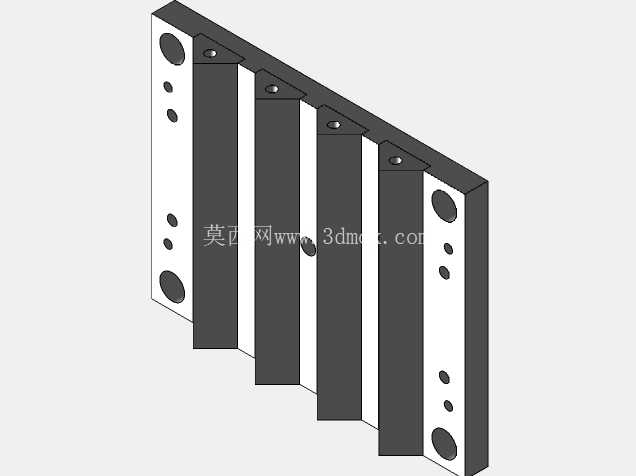

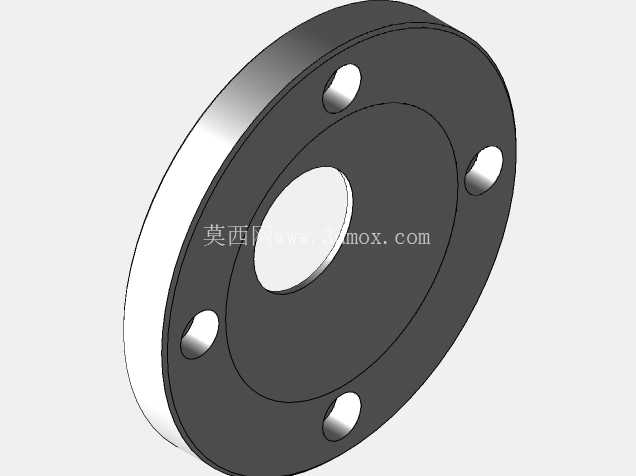

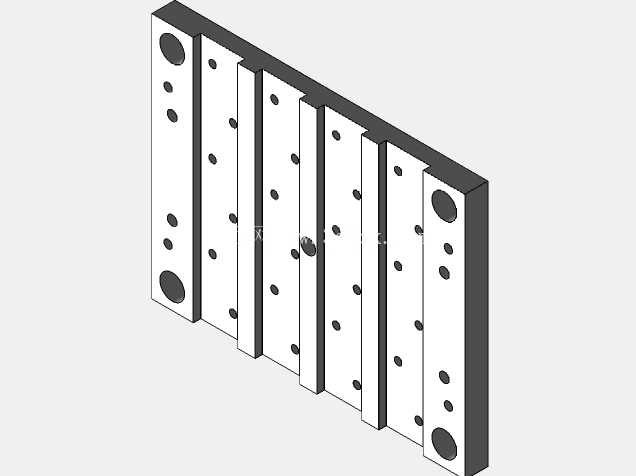

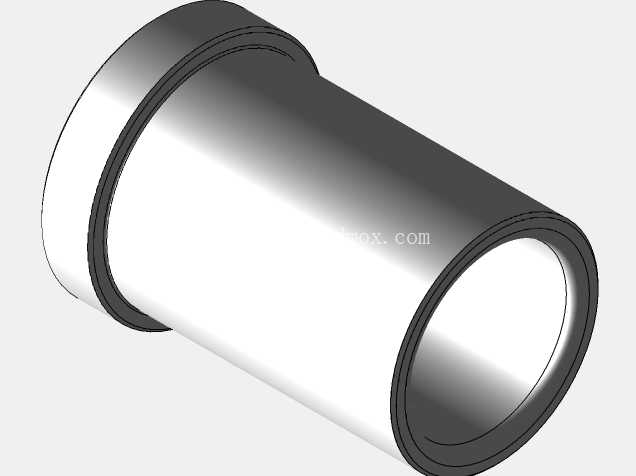

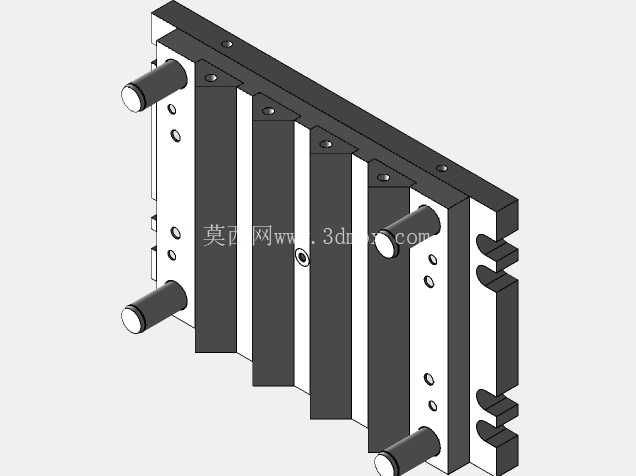

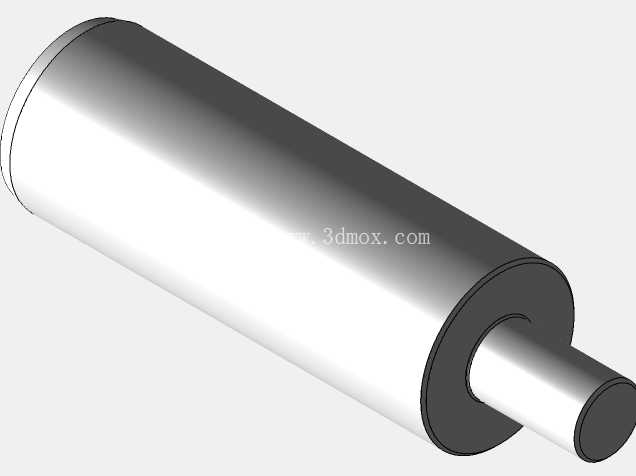

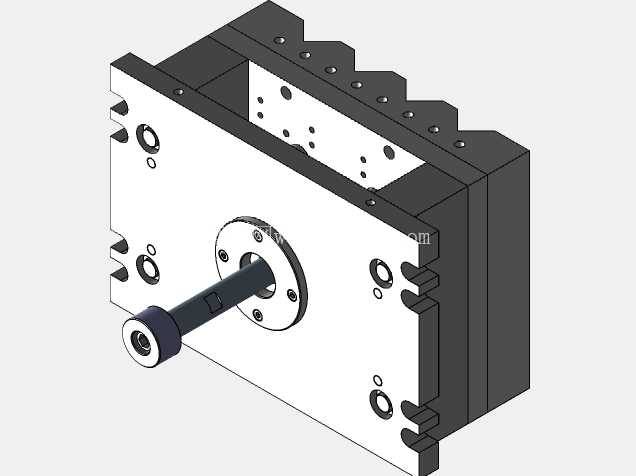

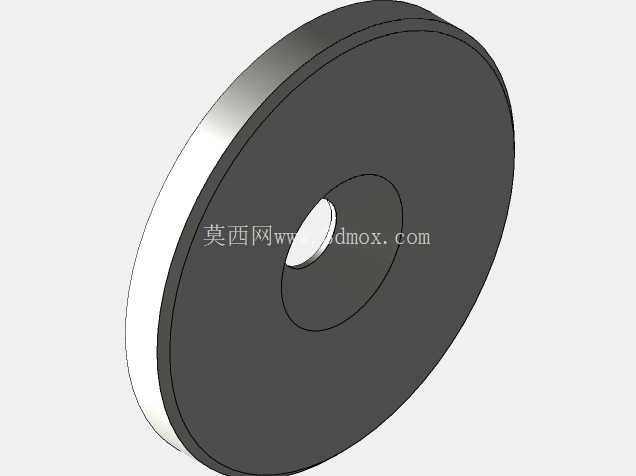

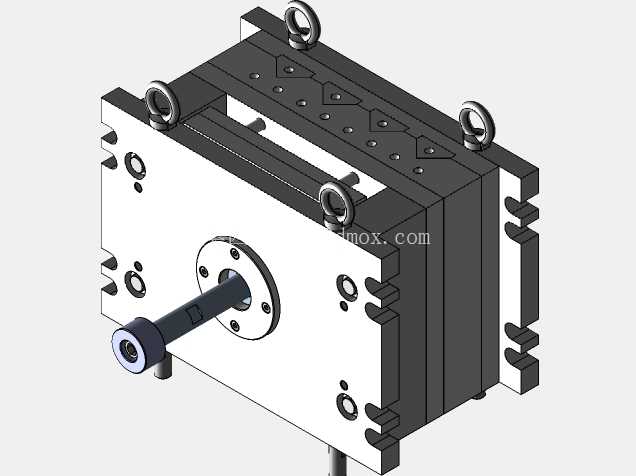

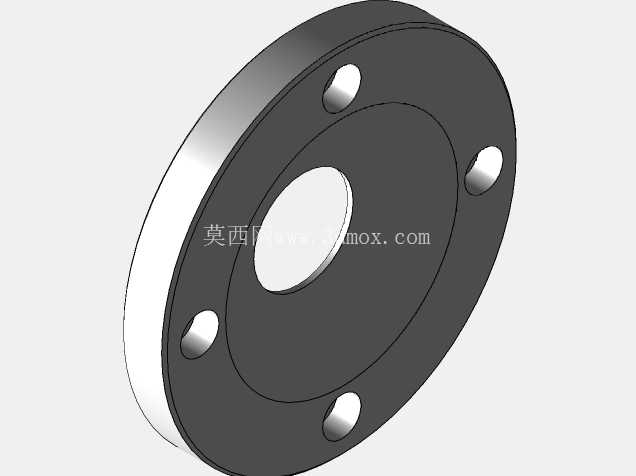

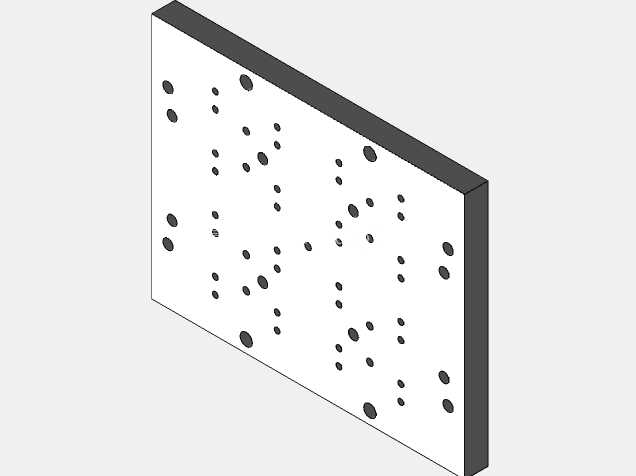

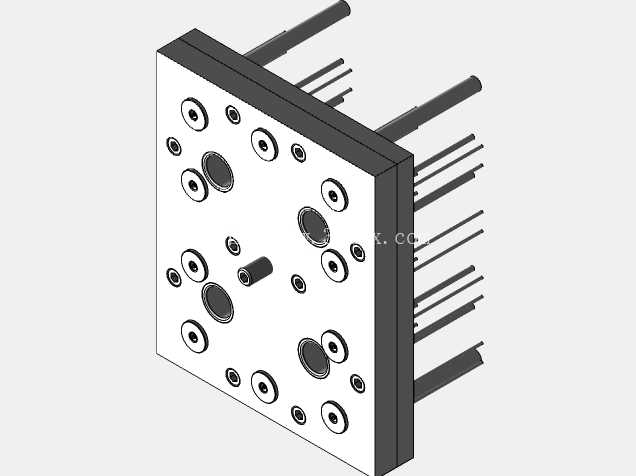

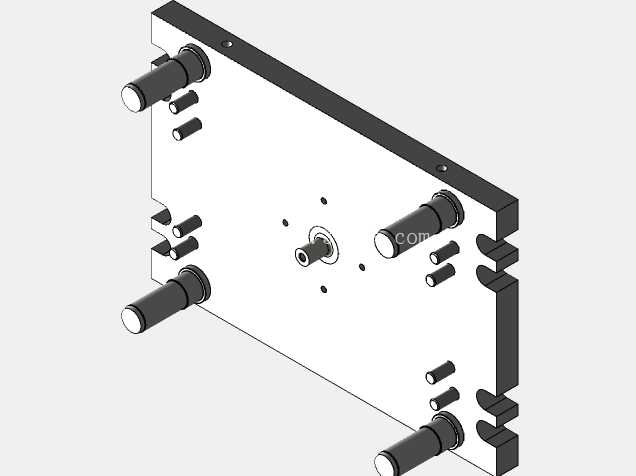

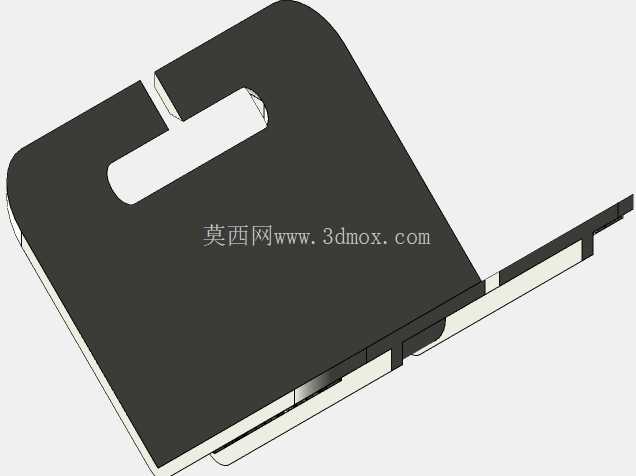

　　这类层叠式多孔结构件，在通讯机房、户外通讯基站的内部理线与模块固定场景中十分常见，日常做通讯设备整机组装时，这类零件承担着分隔功能模块、预留走线空间、提供安装基准的核心作用，很多刚入行的结构设计人员容易忽略这类板件的细节设计，实际投产装配时往往会出现模块干涉、走线空间不足、安装对位偏差的问题。从结构本身来看，该零件采用多块平行板层叠排布的设计，相邻板件之间预留了均匀的间隙，这个间隙尺寸是经过实际装配验证的，既能够容纳通讯模块之间的连接排线，也能给工作时发热的模块留出自然通风的散热通道，避免多模块密集排布时出现热量堆积的情况。

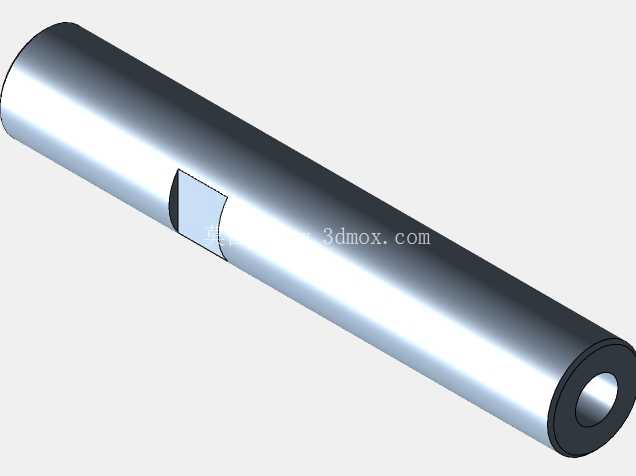

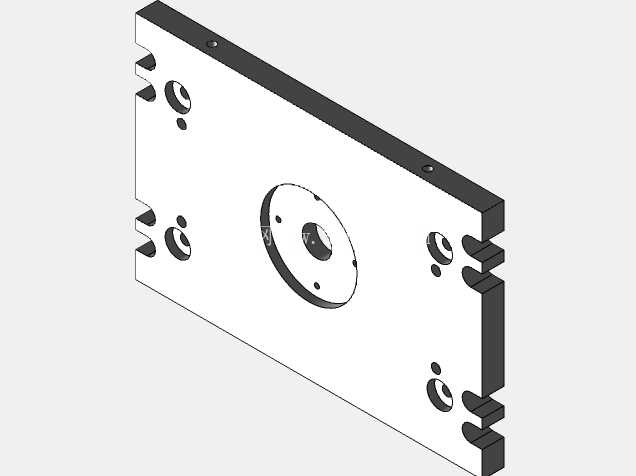

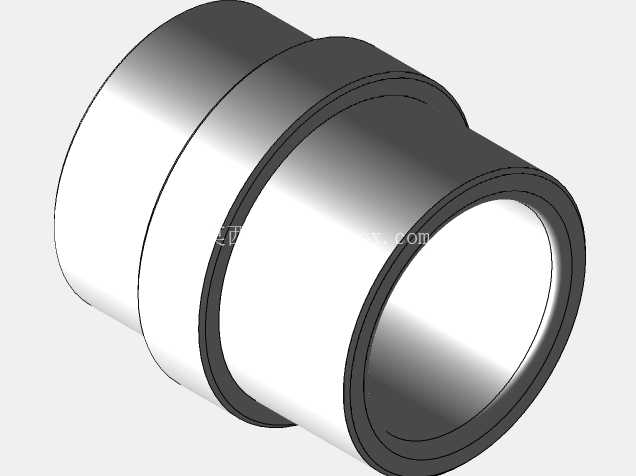

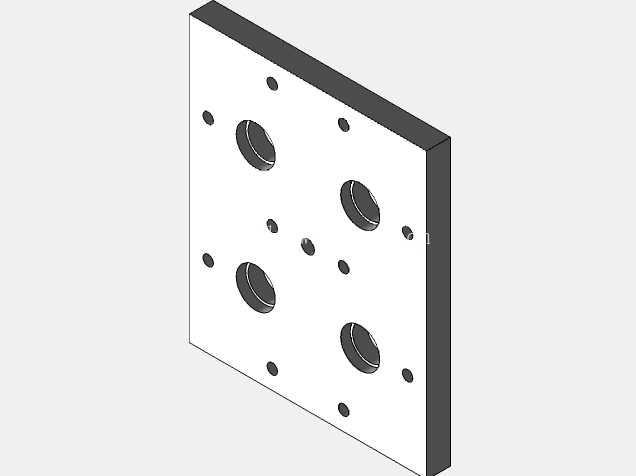

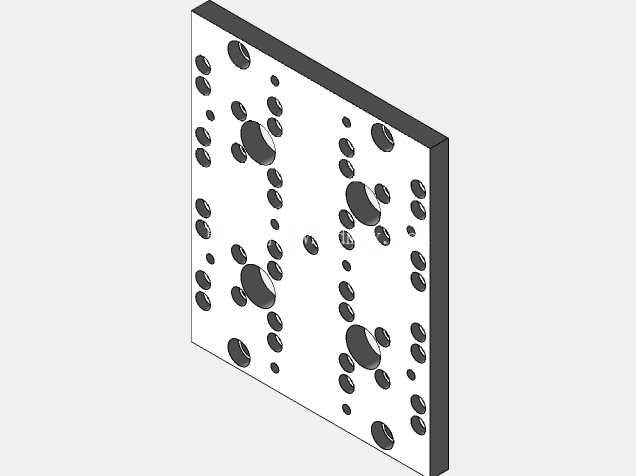

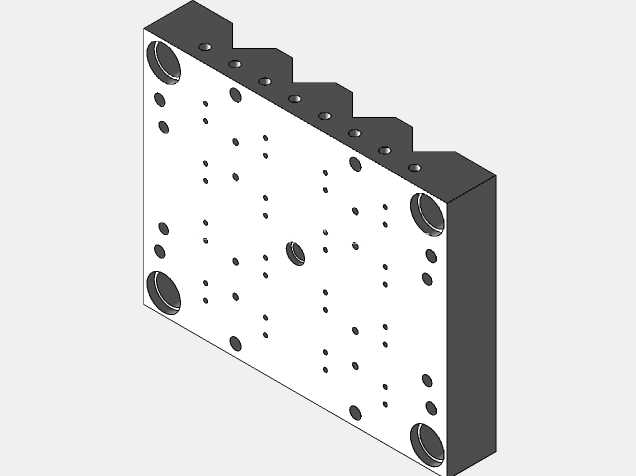

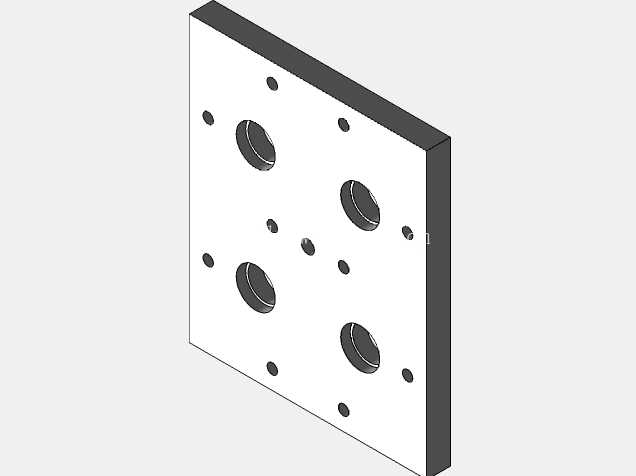

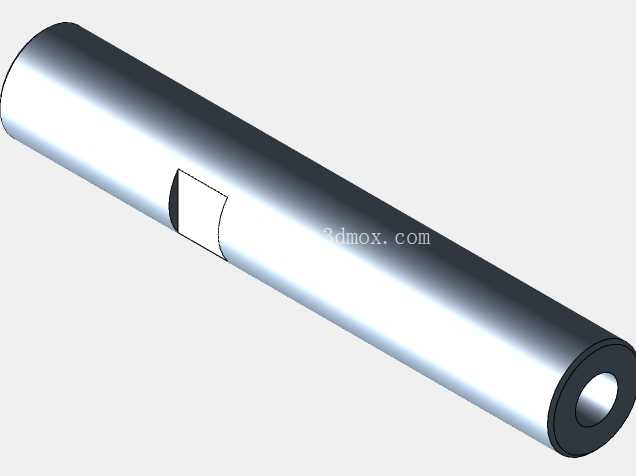

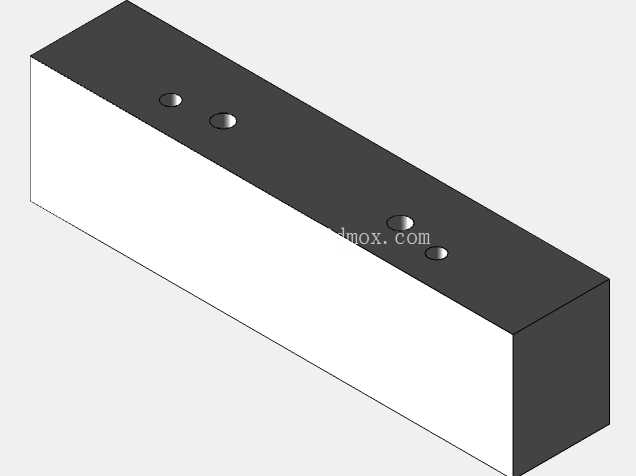

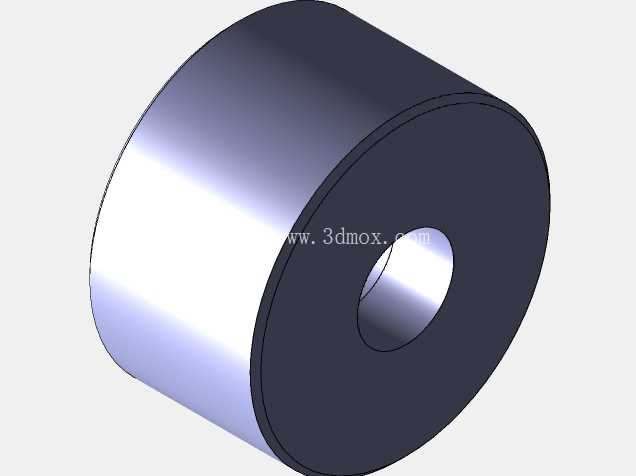

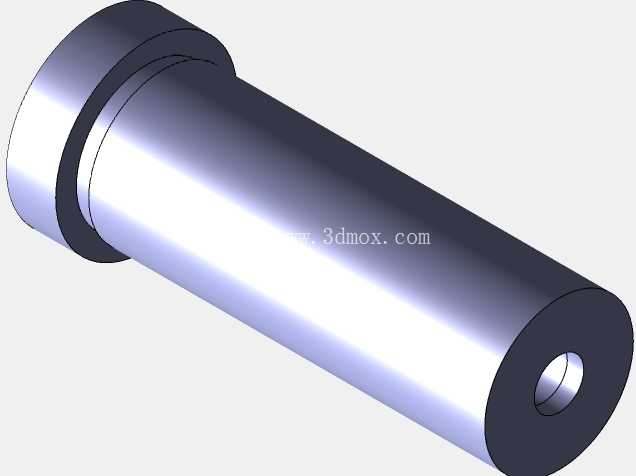

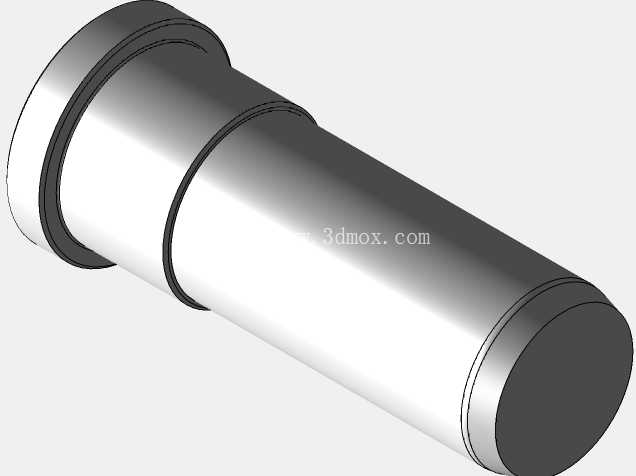

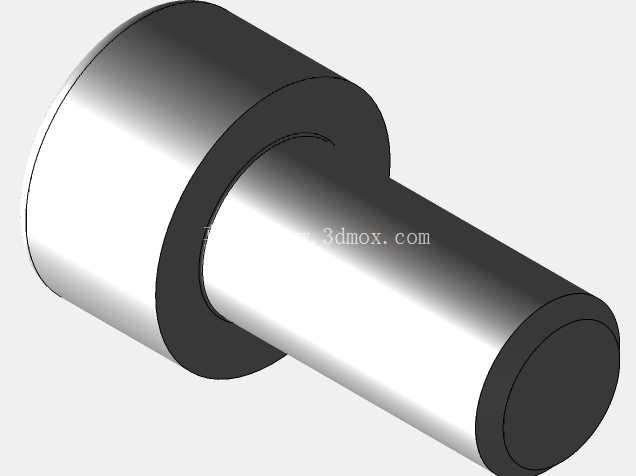

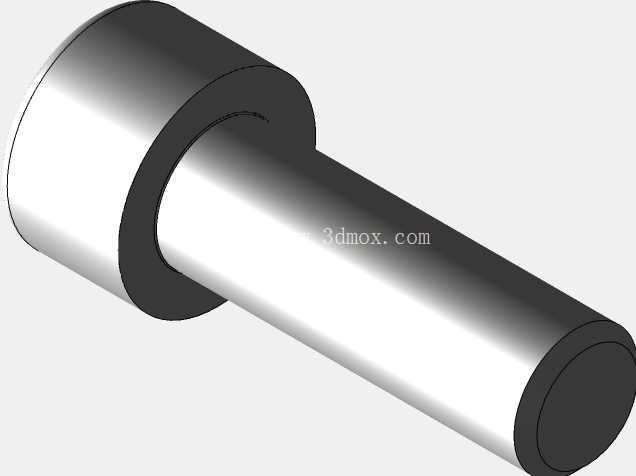

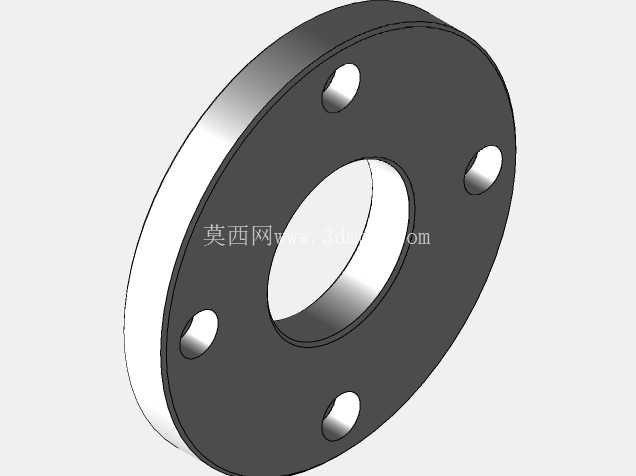

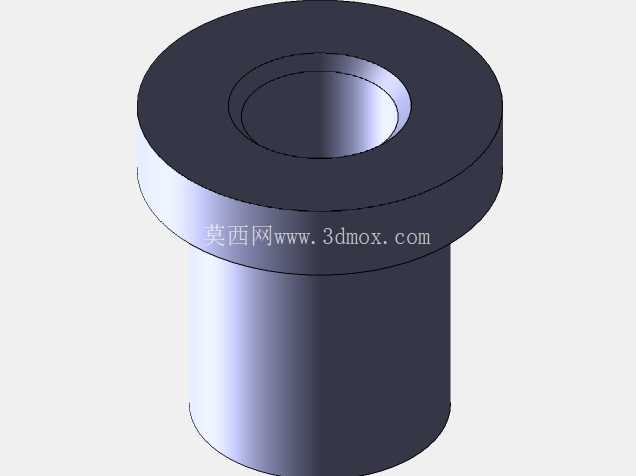

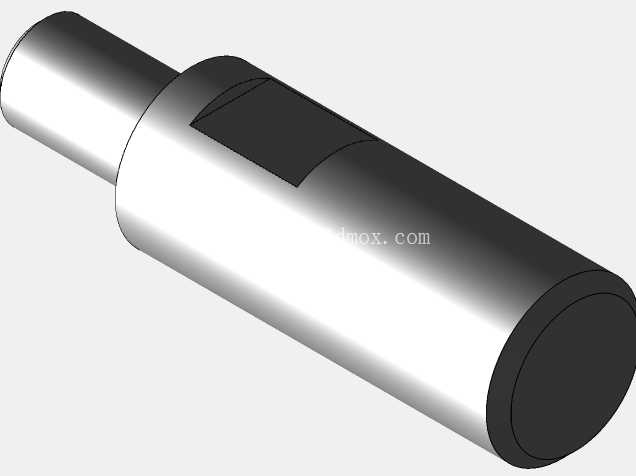

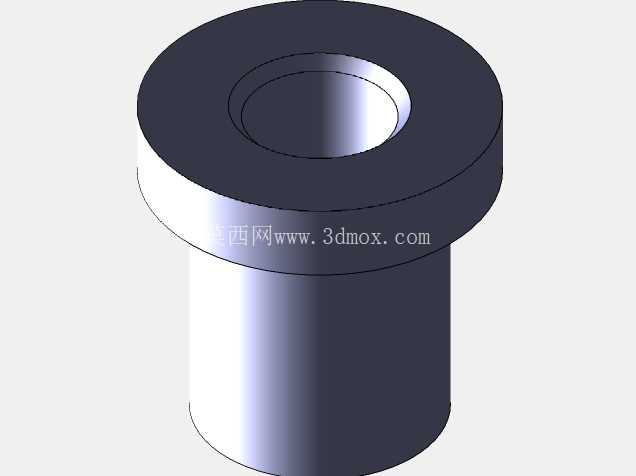

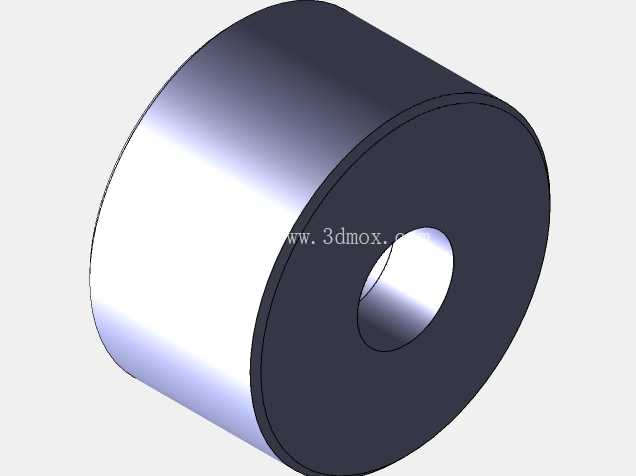

　　板件边缘做了统一的倒角处理，没有尖锐的毛刺结构，一方面是装配时不会划伤操作人员的手部，另一方面也不会割破排线的绝缘层，杜绝线路短路的隐患。板面上分布的不同直径圆孔，各自有明确的功能定位：大直径圆孔主要是供通讯线缆穿过，实现不同层模块之间的线路连通，孔径尺寸匹配常规通讯线缆的外径，预留了适当的穿线余量，不会出现线缆卡滞、外皮磨损的问题；中等直径的圆孔是安装固定孔，对应通讯模块上的标准安装柱位置，孔位公差按照IT7级精度设计，既能保证模块安装时的对位顺畅，也不会因为间隙过大导致模块固定后出现晃动；小直径的圆孔是定位销孔，在整机组装时先通过定位销实现各层板件的快速对位，再拧入固定螺丝，能大幅提升装配效率，减少反复调整对位的时间。设计这类层叠结构件时，首先要确认所适配的通讯模块的整体外形尺寸，根据模块的排布数量确定层板的总长度与宽度，安装边界需要匹配通讯设备机箱的内部安装槽尺寸，板件两端的固定边要和机箱卡槽的尺寸完全契合，保证装入机箱后不会出现窜动。层与层之间的间距设计，不能只参考模块的静态厚度，还要考虑模块表面接插件的突出高度，以及排线弯折所需的最小半径，很多新手设计时只按模块本体厚度留间隙，最后装配时会发现接插件顶到上层板件，或者排线弯折半径过小导致信号传输受影响。

　　板件的厚度选择也要结合实际承重需求，这类结构件如果是用来固定重量较大的电源类通讯模块，板厚要适当增加，避免长期使用后出现板件弯曲变形，导致模块接触不良；如果是固定轻量化的信号处理模块，可以适当减小板厚来控制整体重量，降低机箱的承重负载。板面的孔位排布要遵循布线最短原则，穿线孔的位置要尽量对应模块的接线端位置，减少线缆在层间的冗余长度，既可以节省线缆成本，也能避免多余的线缆堆积在层间影响通风散热。固定孔的位置要均匀分布在板件的受力点上，避免单个固定点受力过大导致板件变形，定位销孔的位置要选在板件的对角位置，这样定位时的精度最高，不会出现板件偏转的问题。

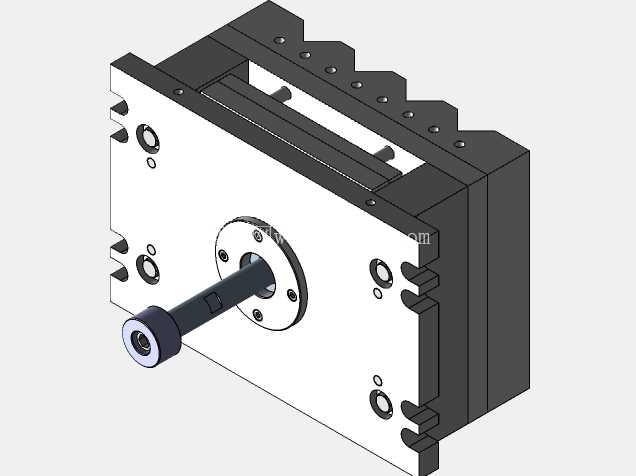

　　实际装配过程中，这类层叠结构件的安装顺序也有讲究，要先将最底层的板件固定在机箱基准位，再依次装入中间层板件，每装一层就先把该层的模块和排线布置到位，再安装上一层板件，避免全部板件装好后再穿线，导致内部线缆排布混乱，后期维护时难以拆解。另外，板件表面的处理工艺也要结合使用场景选择，如果是在户外基站使用，板件需要做防锈防腐的表面处理，应对潮湿、多尘的使用环境；如果是在室内机房使用，做常规的导电氧化处理即可，既能保证一定的防锈能力，也能起到电磁屏蔽的作用，减少不同层模块之间的信号干扰。很多人觉得这类板件结构简单，设计时随便画个长方体打几个孔就行，实际在工程应用中，这类基础结构件的设计合理性，直接影响整个通讯设备的装配效率、使用寿命和运行稳定性，孔位偏差零点几毫米，可能就会导致模块装不上去，层间间隙小几毫米，就可能出现散热不良导致模块过热宕机，每一处尺寸的确定，都要结合实际的装配需求、使用环境、维护便利性来综合考量，没有哪一处尺寸是随意设定的。
