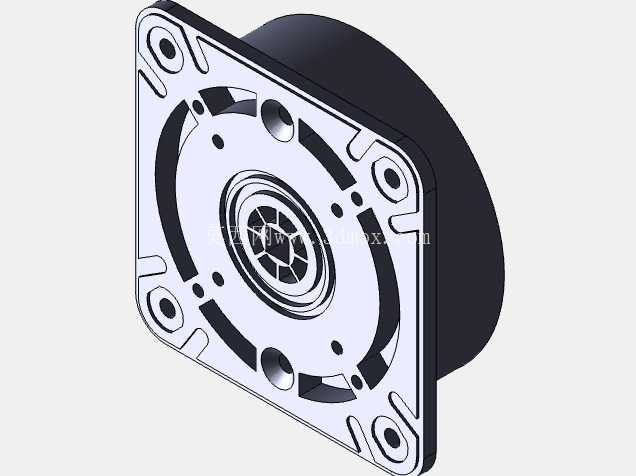

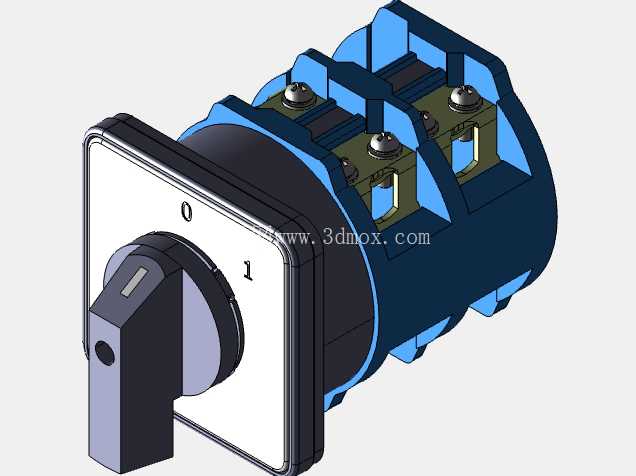

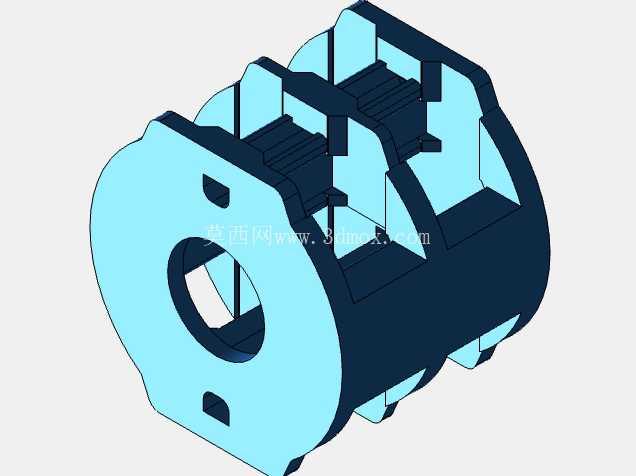

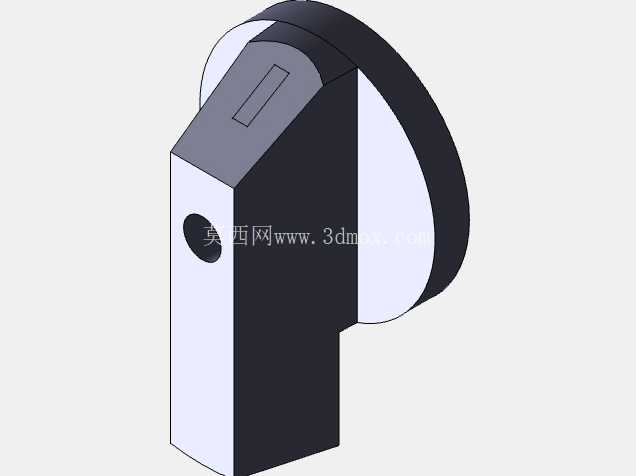

这款三极凸轮转换开关额定通断能力可达160A,主要应用在低压配电回路的电源切换、负载通断场景,常见于车间动力柜、小型设备主控回路、检修电源箱的进线端,作为手动分合主回路的核心操作元件,相比普通刀闸开关,其带载分断能力更强,操作行程更短,同时具备明确的档位定位,能避免误操作带来的回路故障。从结构设计来看,开关整体采用前部操作面板加后部触头腔体的分层布局,操作手柄通过转轴带动内部凸轮组转动,凸轮轮廓按照0、1两个档位的通断逻辑加工,转动过程中推动对应触头支架完成闭合与分断动作,三极触头沿转轴轴向分层排布,每极之间设置绝缘隔弧挡板,避免分断大电流时出现极间飞弧短路。触头部分采用银基合金触点搭配铜质导电基座,接触压力通过支架上的弹簧提供,保证160A额定电流下的接触可靠性,降低长期运行的接触温升。前部操作面板采用方形嵌入式安装结构,面板上蚀刻清晰的档位标识,手柄操作位置与内部触头状态严格对应,0位为回路分断位置,1位为三极同时闭合位置,操作时带有明显的档位顿挫感,操作人员无需查看触头状态即可通过手感判断当前档位。安装边界方面,后部触头腔体的外形尺寸适配标准柜体安装开孔,接线端子采用螺栓压紧结构,可适配16-50平方毫米的铜芯电缆接线,端子处设置防触电护罩,避免接线后裸露带电部分。设计过程中重点考虑了操作力矩的平衡,凸轮轮廓曲线经过反复调整,既保证分断时触头能快速断开拉弧,又避免操作力矩过大导致操作人员扳动困难,同时转轴与腔体之间设置密封胶圈,可适应多粉尘、轻度潮湿的工业车间环境,防止异物进入触头腔体影响接触可靠性。在设备选型适配时,这类开关通常作为小容量动力回路的主控开关,不需要额外搭配隔离开关,自身即可承担负荷分断与明显断开点的双重作用,相比塑壳断路器,其结构更简单,抗短时过载电流冲击能力更强,适合频繁操作的小功率设备回路使用。建模过程中对每一层触头的动作行程做了干涉检查,确保凸轮转动到对应档位时,三极触头的同步闭合误差控制在0.5毫米以内,避免某一极提前或滞后闭合导致的带载拉弧问题,同时对操作手柄的转动角度做了限位设计,防止超程转动损坏内部凸轮结构。
