55毫升排量上单翼航模固定翼结构设计

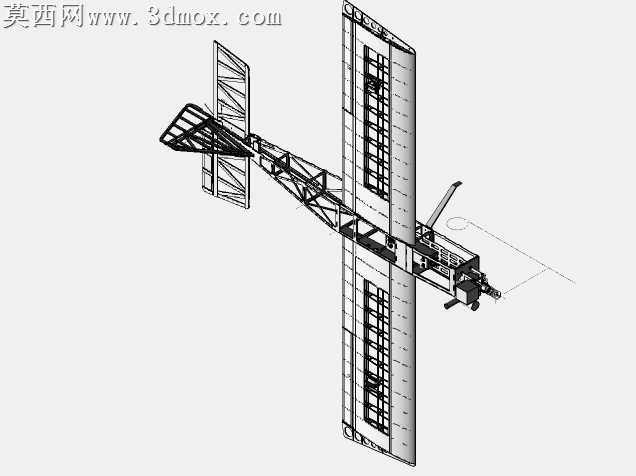

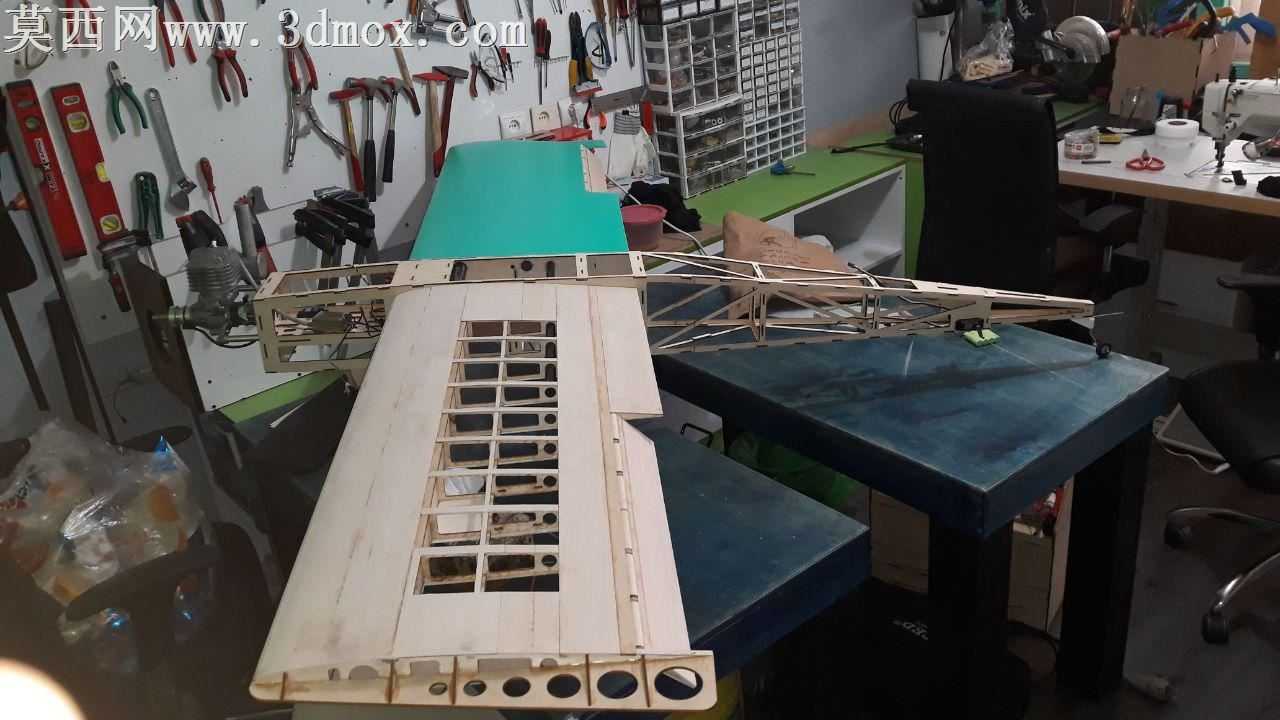

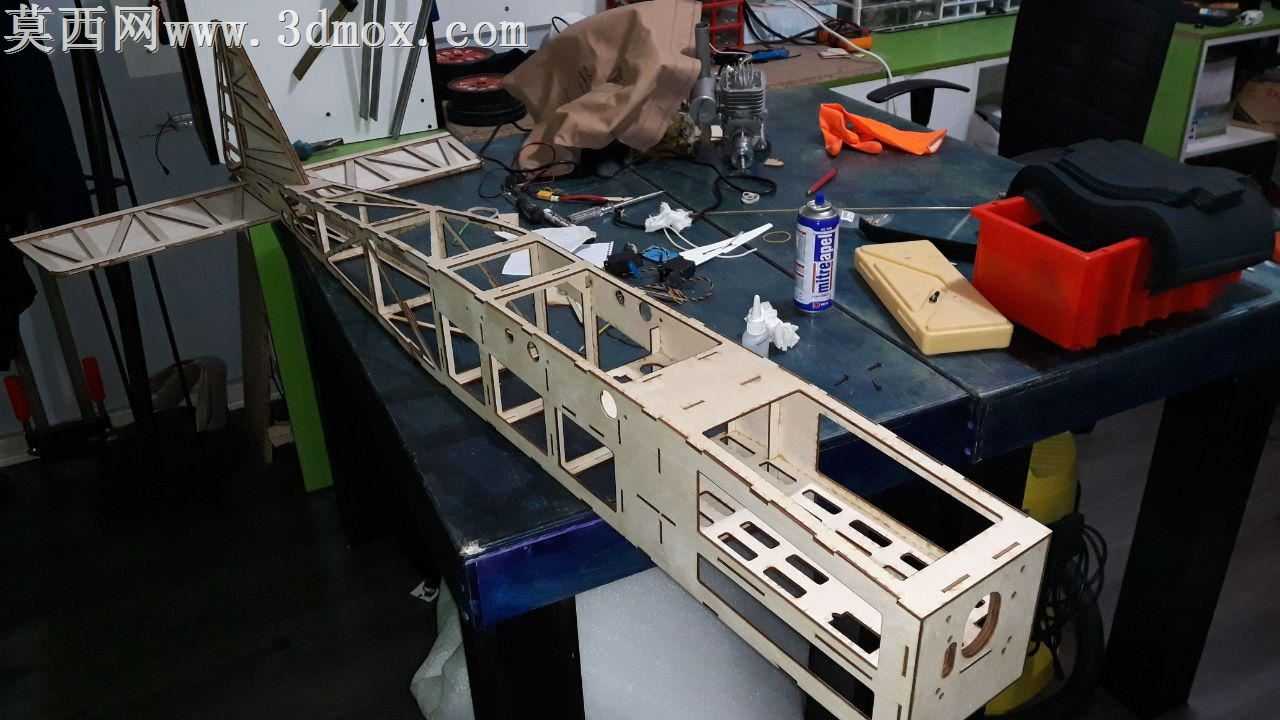

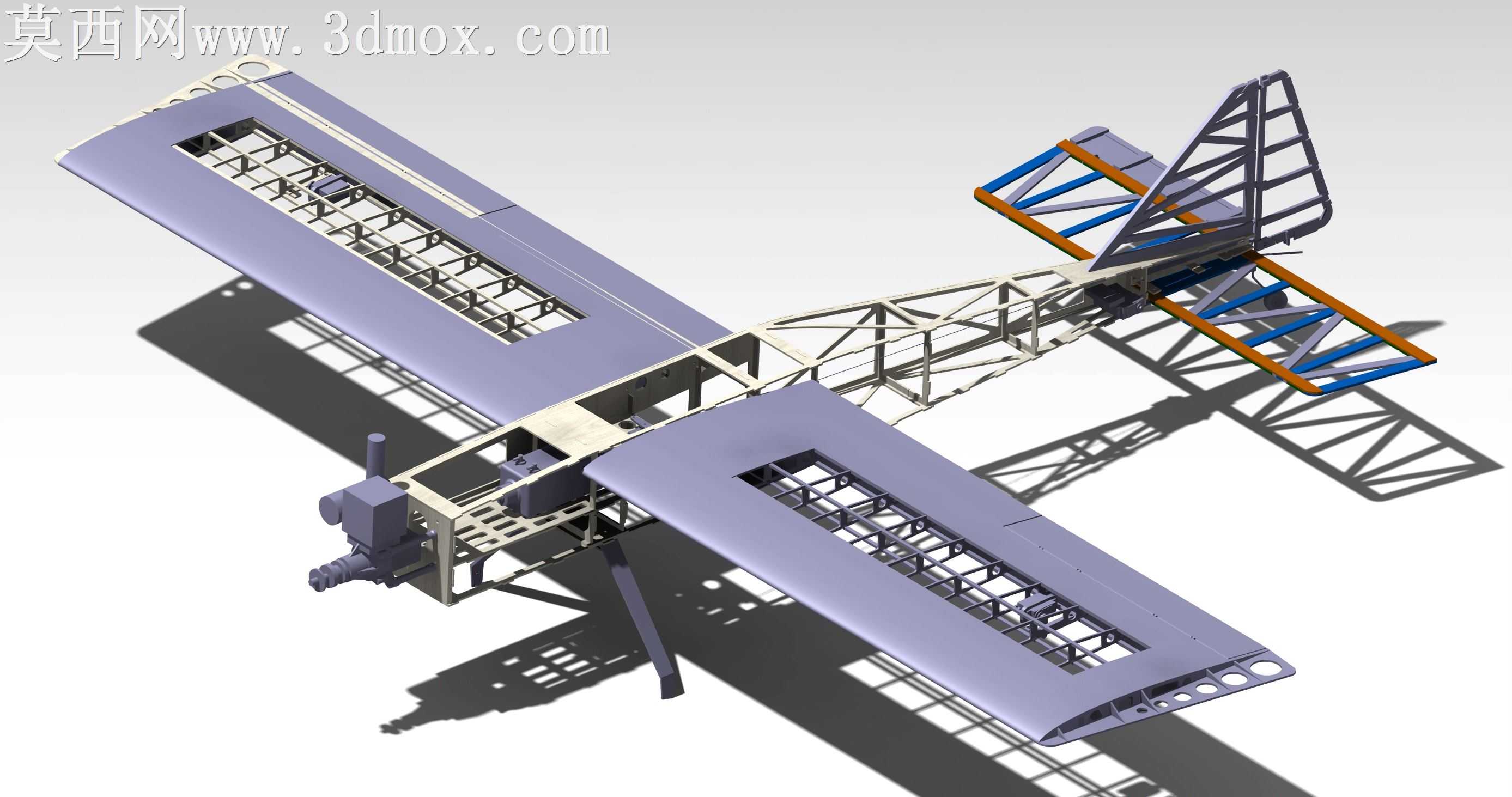

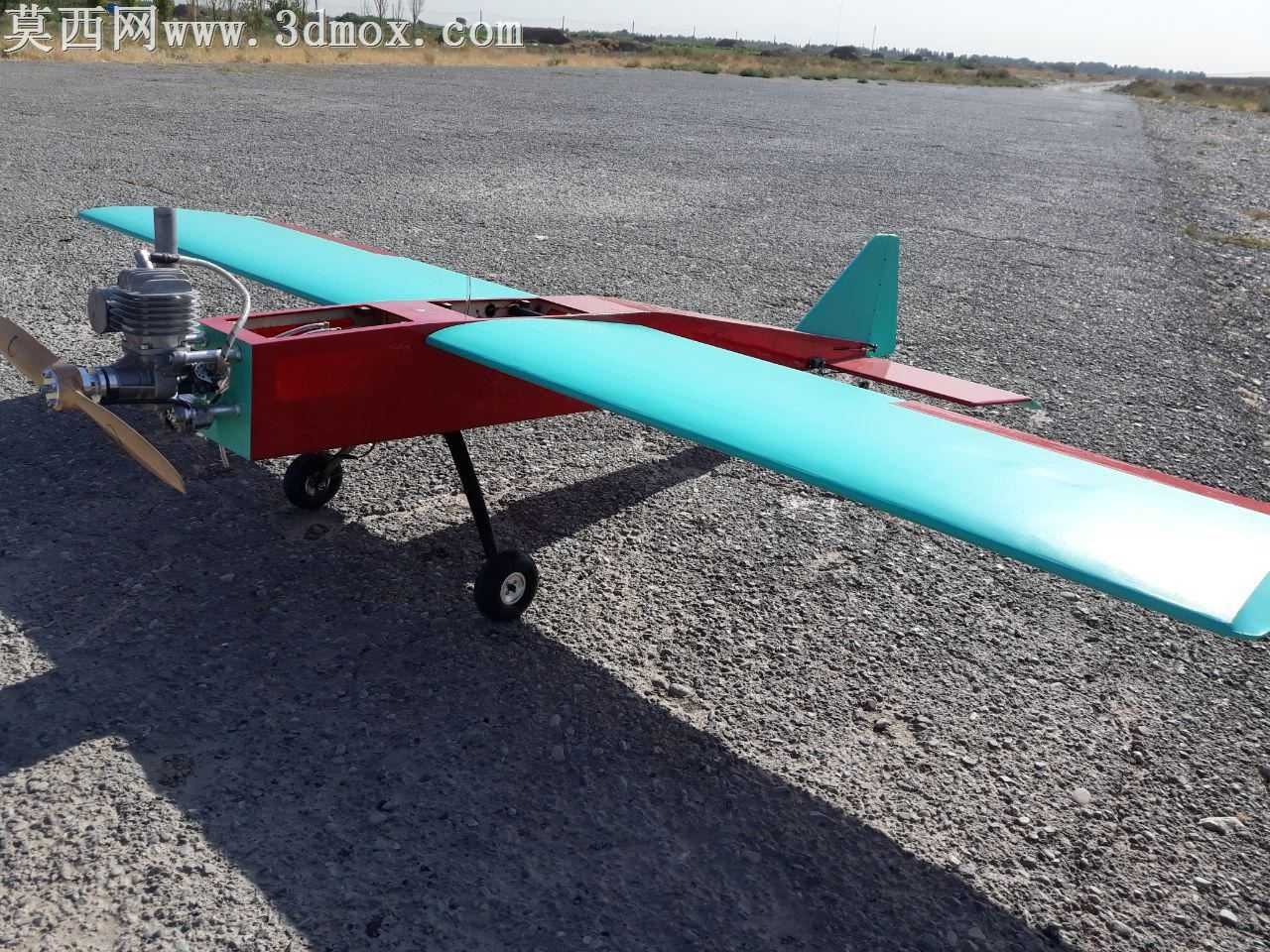

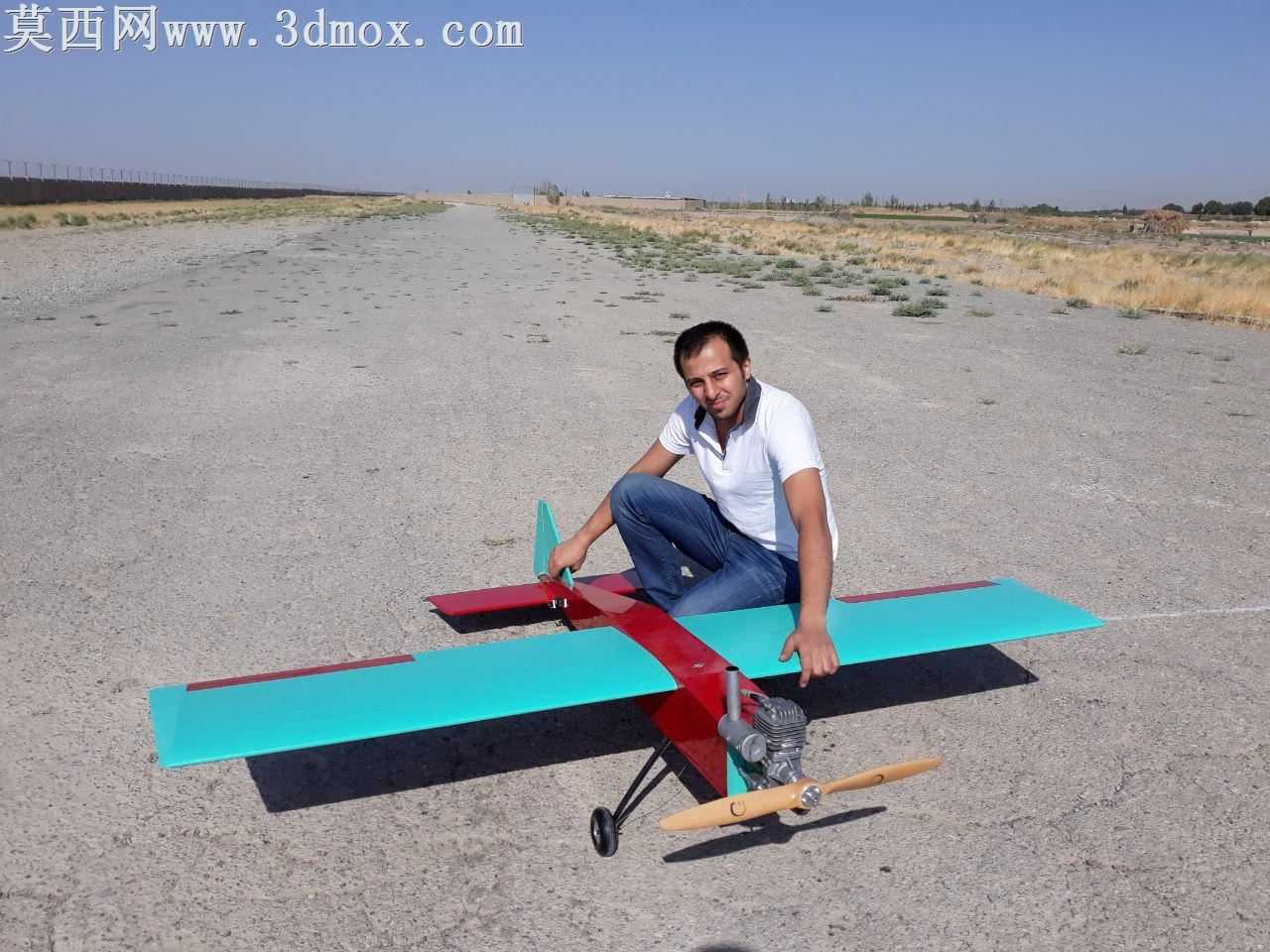

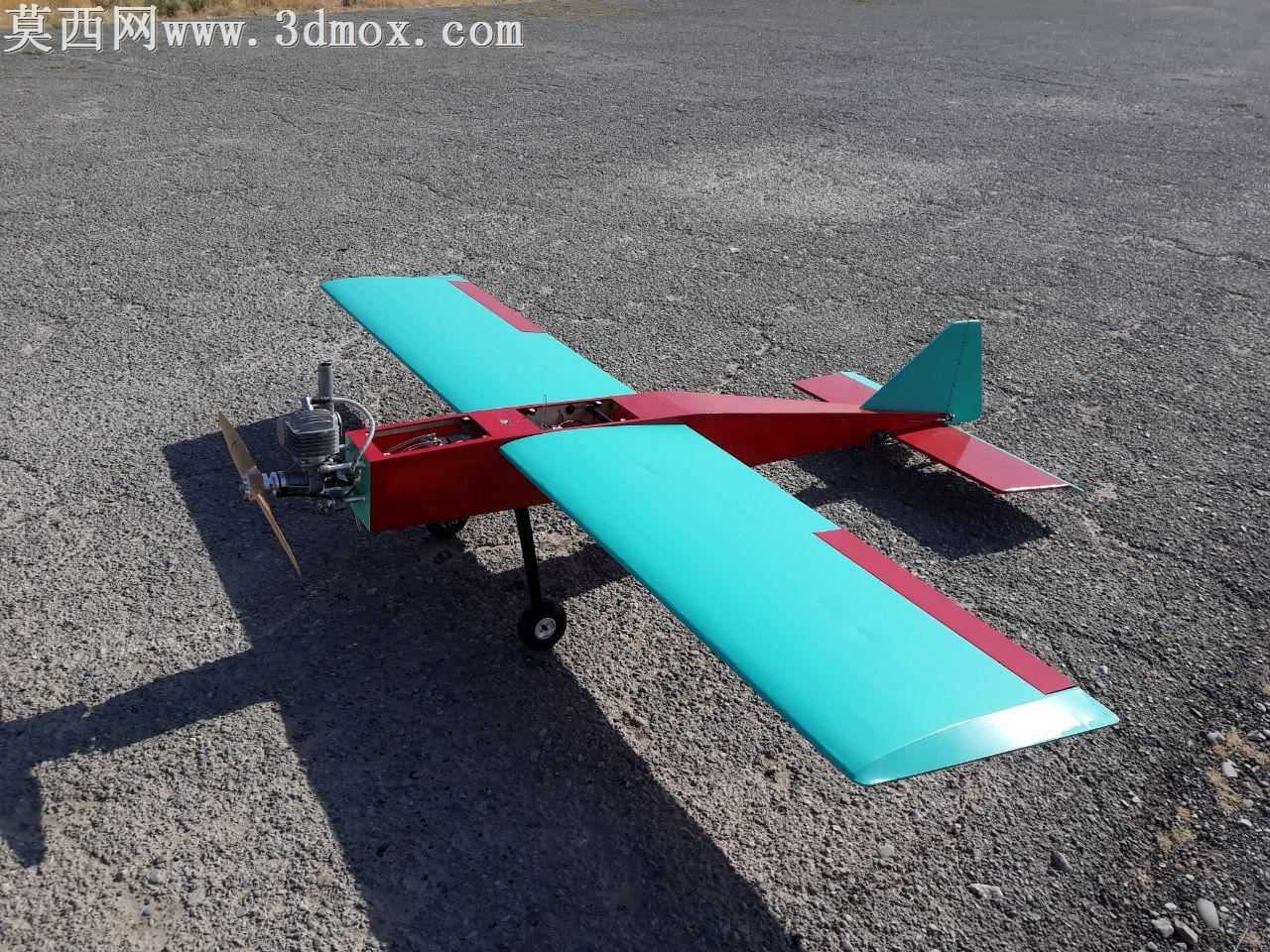

本作品为油动固定翼航模的三维结构建模成果，采用主流三维机械设计软件完成全机结构的参数化搭建，完整还原了上单翼航模的桁架式机身、机翼骨架、尾翼支撑、动力安装位的全部细节。建模过程中以实际航模制作的工艺逻辑为核心，机身段采用空间桁架结构设计，通过不同规格的杆件拼接形成承力主体，既保证了机身整体的结构强度，也预留了舵机、油箱、接收机等航电设备的安装空间，所有杆件的连接节点都做了适配实际组装的倒角与安装孔设计，避免建模结构与实际加工脱节。机翼部分采用蒙皮支撑骨架设计，建模时完整绘制了翼肋、翼梁、前后缘的排布结构，翼型选用适配55毫升排量动力的低速高升力翼型，翼展设定为2200mm，机翼控制面做了独立的铰接结构设计，缩小了控制面的相对面积，以此优化低速飞行时的操控精度，避免大舵量带来的飞行姿态失控问题。尾翼部分采用桁架支撑结构，水平尾翼与垂直尾翼均保留了骨架与蒙皮安装位，尾翼撑杆采用三角支撑结构，提升尾翼在大机动飞行时的结构稳定性，避免高速气流下尾翼震颤。动力安装位适配DLE55汽油发动机，建模时预留了发动机安装架、油箱油路、排气通道的对应空间，模型中搭载的RCGF32发动机模型也做了外观与安装接口的还原，方便后续调整动力配置时直接替换对应发动机模型。渲染阶段采用哑光金属材质模拟机身桁架杆件，机翼蒙皮采用半哑光浅紫色航空蒙皮材质，尾翼支撑结构分别做了金属蓝与航空橙的分色处理，既还原了实际航模的材质质感，也通过分色清晰区分不同结构区域的功能划分，地面投影效果做了柔化处理，清晰呈现全机的结构轮廓与各部件的相对位置关系。整个建模过程严格遵循航模设计的空气动力学与结构力学要求，所有结构尺寸都参考同级别航模的成熟参数设定，既可以作为航模爱好者自制航模的结构参考，也可以用于航模设计教学的结构演示案例，帮助初学者理解固定翼航模的内部承力逻辑与部件排布思路。
