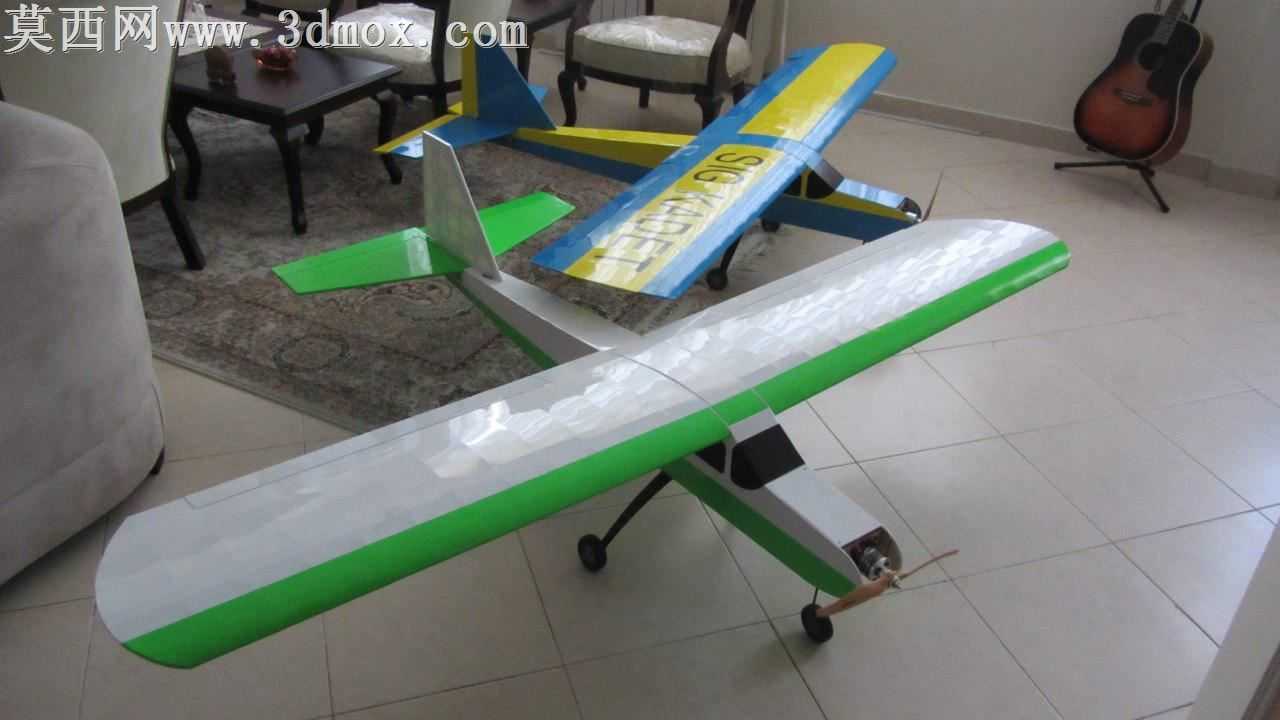

SIG KADET LT40教练机骨架结构三维设计

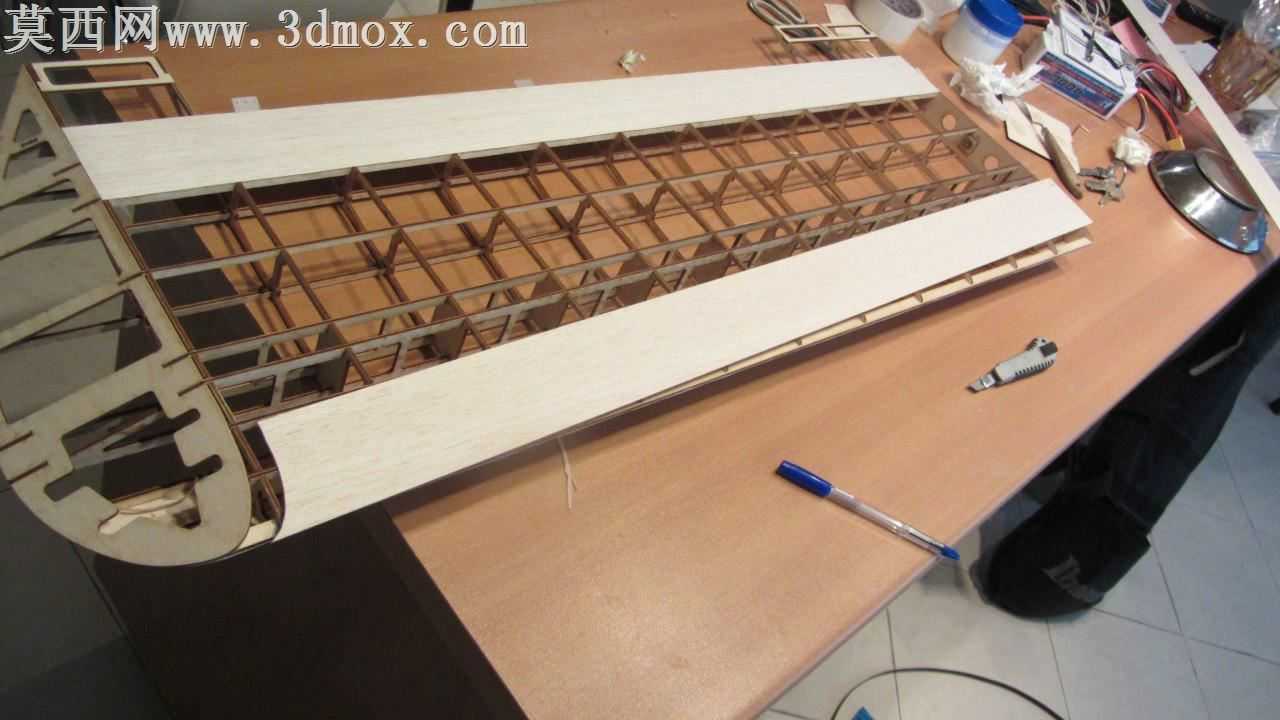

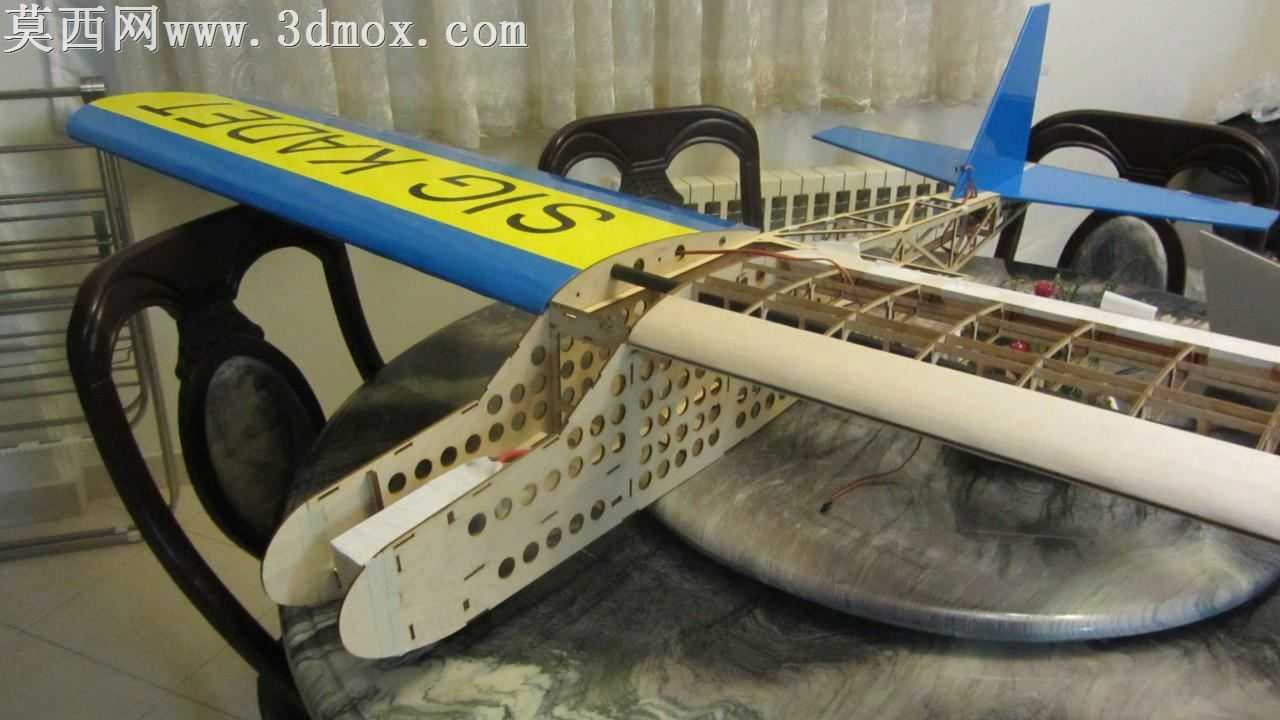

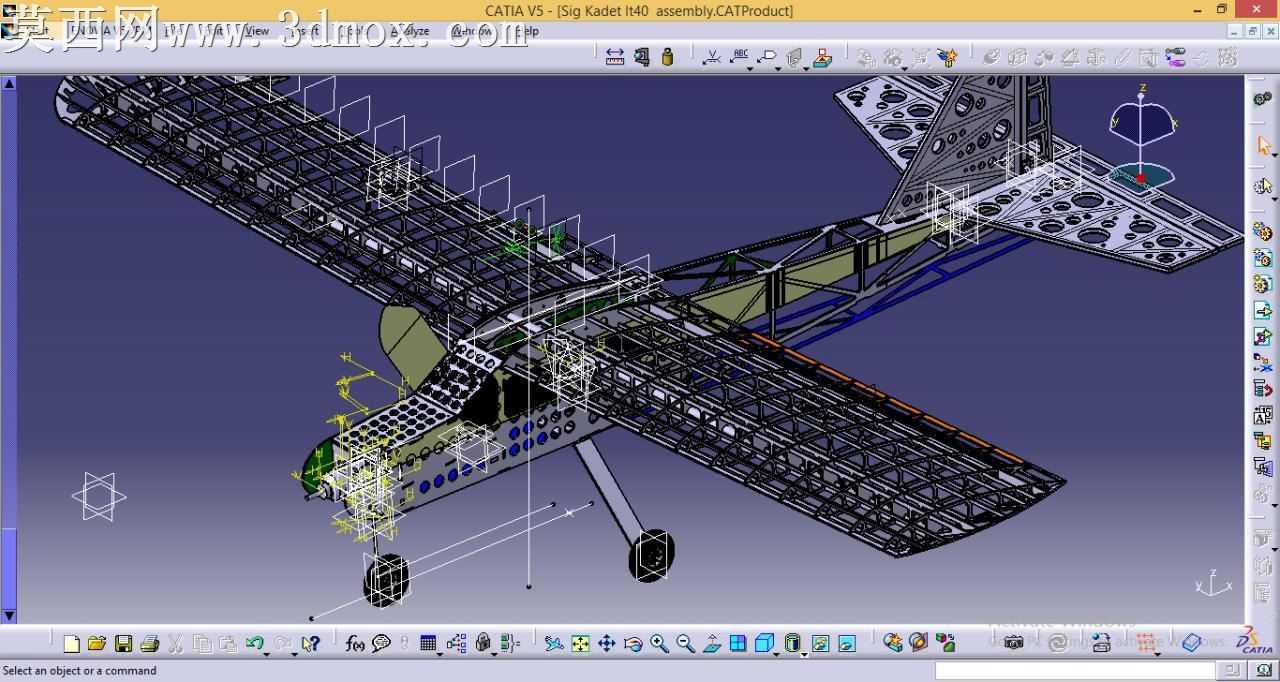

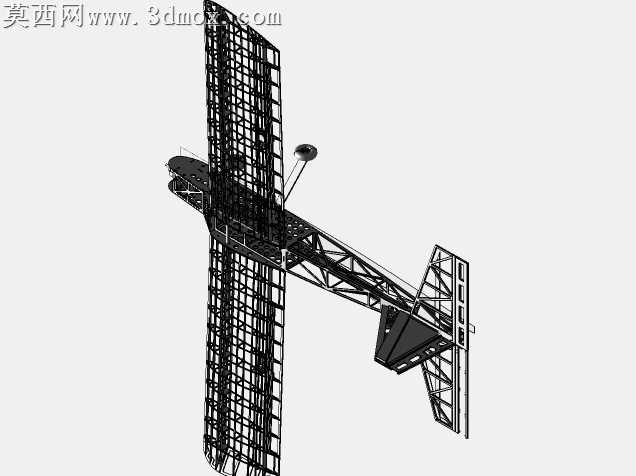

本作品为基于SIG KADET LT40机型设计的航模教练机三维结构模型，采用三维建模软件完成全机骨架的参数化搭建，完整还原了该款入门级教练航模的桁架式机身结构、机翼承力框架、尾翼支撑体系与起落架安装结构。建模过程中严格遵循实机2300毫米翼展的尺寸比例，对机身隔框、翼肋、纵梁、蒙皮支撑结构逐一进行特征建模，通过布尔运算与装配约束完成各零部件的精准对位，清晰展现了轻木航模典型的杆系承力逻辑，所有结构件的开孔、减重槽、连接位都按照实际装配需求做了细节还原，可直观看到机翼与机身的连接定位结构、尾翼舵面的铰接预留位、动力舱的安装框架结构。模型在材质表现上区分了金属承力件、木质结构件的不同视觉属性，通过线框与实体结合的显示方式，清晰呈现内部骨架的排布逻辑，既保留了结构设计的严谨性，也兼顾了视觉展示的清晰度。设计思路围绕20cc燃油动力航模的使用需求展开，在保证结构强度的前提下对各承力部件做了合理的减重设计，机身前部针对发动机重量做了框架加强设计，机翼部分采用常规的翼肋加前后梁的成熟结构，起落架采用后三点式布局的支撑结构，整体结构符合初级教练航模稳定性优先的设计原则，可作为航模结构设计参考、航模制作的结构参照使用，完整展现了固定翼航模从框架搭建到细节装配的全流程结构设计逻辑。
