钳式平口夹持抓手结构设计

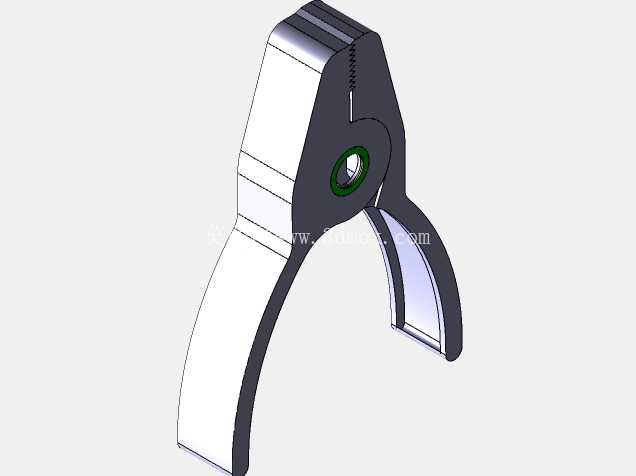

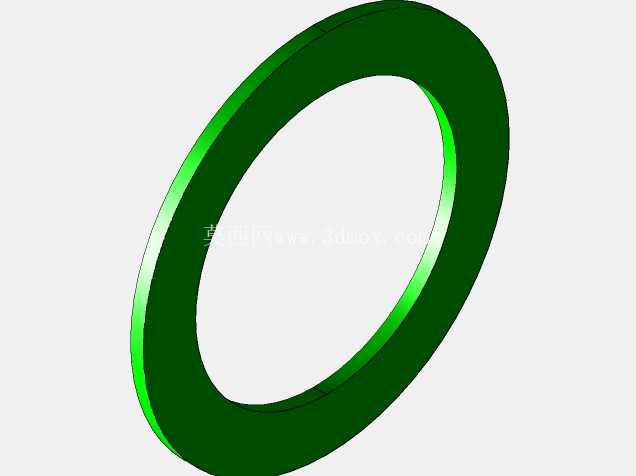

　　这款钳式夹持抓手的设计，最初是针对小规格工件的定点夹持转运需求开发，在3C电子小零件装配、轻量化工件上下料、实验室试样夹持等场景中，这类结构的执行端有着极高的适配性。不同于常规的气动或电动夹爪，这款纯机械铰接式的钳体结构不需要额外布置动力管线，依靠铰接点的枢转实现开合动作，既可以搭配手动操作手柄作为手持工装使用，也可以在铰接端连接直线驱动元件，作为自动化设备的末端执行器完成夹持动作。从结构设计逻辑来看，整个钳体采用对称式的两片钳臂通过中心枢轴铰接，枢轴位置做了衬套嵌装的设计，避免反复开合过程中钳臂本体的磨损，延长整体结构的使用寿命。

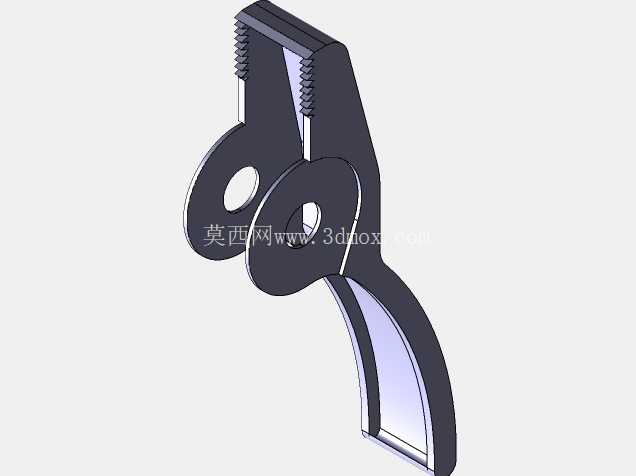

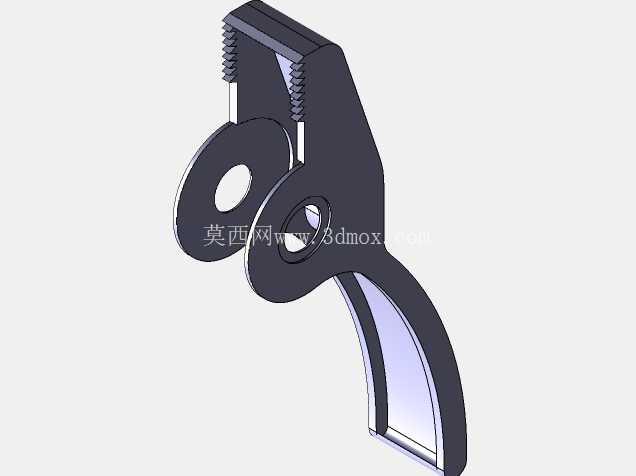

　　钳头的夹持面做了细密的齿形纹路处理，当钳臂闭合时，两侧齿面完全贴合，能够在施加较小夹持力的前提下，提升接触面的摩擦系数，避免被夹持工件出现滑脱移位的问题，针对表面硬度较低的工件，也可以在齿面加装橡胶或尼龙材质的防护垫，不需要改动主体结构即可完成适配。钳臂的力臂比例经过反复校核，当握持端施加10N的握力时，钳头位置可以输出接近40N的加持力，完全满足重量在5kg以内的工件夹持需求，不会出现夹持有余或者力值不足的问题。从安装边界来看，整个钳体闭合状态下的整体轮廓宽度不超过80mm，长度方向控制在180mm以内，枢轴位置的安装孔直径为标准的8mm规格，不管是作为手持工具配套防滑握套，还是作为自动化夹爪连接驱动气缸，都不需要额外做转接件的加工，能够直接适配常规的工装安装尺寸。钳臂的外侧做了圆弧过渡处理，没有尖锐的棱角，在手动操作场景下能够避免剐蹭操作人员的手部，在设备内部安装时也不会刮碰周边的管线或其他结构件。

　　不同于常规的尖嘴钳或者平口钳，这款抓手的钳臂开合角度控制在0到30度之间，不会出现开合角度过大导致的工件对中偏移问题，每次闭合时钳头的夹持中心始终保持在同一轴线上，针对需要重复定位的夹持场景，能够有效降低夹持位置的偏差，减少后续工位的调整工作量。在材料选型层面，钳体主体采用6061铝合金加工即可满足强度需求，整体重量控制在200g以内，长时间手持操作不会产生明显的负重感，如果是用于工业场景频繁开合的工况，也可以更换为不锈钢材质，提升结构的耐磨性能与抗腐蚀能力，适配多油污、多切削液的加工场景。

　　钳头的齿形部分做了局部淬火处理，表面硬度可以达到HRC45以上，反复夹持金属工件也不会出现齿形磨损变平的问题，长期使用依然能够保持足够的夹持摩擦力。在实际应用中，这款抓手既可以单独作为手动夹持工具，用于小零件的装配、分拣、转运，也可以成对安装在平移驱动机构上，作为非标自动化设备的夹持工位，完成小尺寸工件的取放动作，针对不同的被夹持工件形状，只需要更换钳头位置的夹持垫块，就可以适配方形、圆形、异形等多种截面的工件，不需要重新加工整个钳体结构，大幅降低了工装改造成本。整个结构的铰接间隙控制在0.02mm以内，开合过程中没有明显的旷量，夹持动作的重复精度可以控制在0.1mm以内，完全满足轻载装配场景的精度需求，不会因为结构间隙导致工件夹持偏斜，影响后续的装配或加工精度。
