瓶体抓取夹臂连接支架结构设计

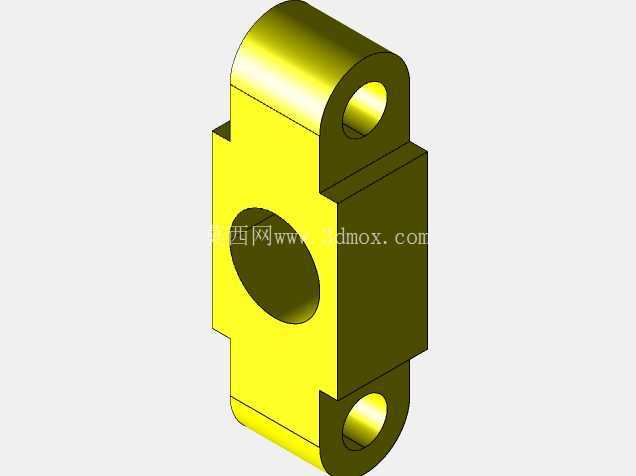

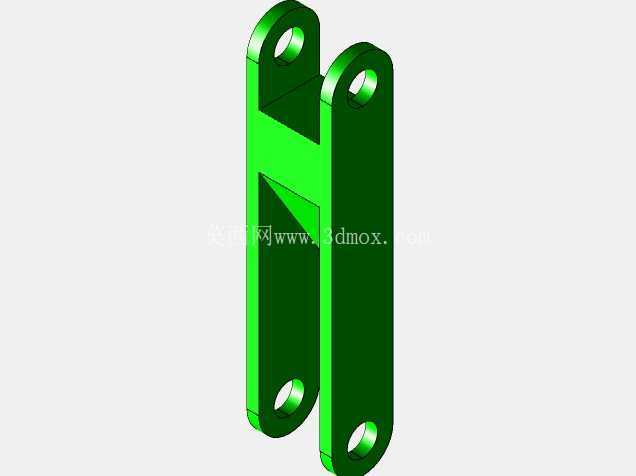

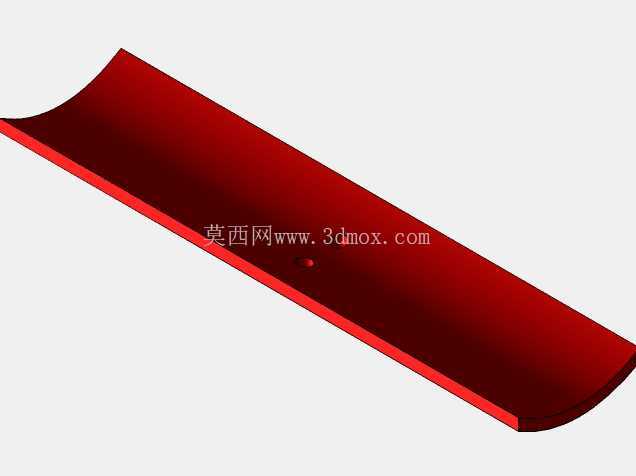

　　这款夹臂连接支架是瓶装物料抓取执行端的核心承载构件，主要适配包装生产线、瓶装物料分拣工位的夹爪机构安装需求，在饮料灌装、日化瓶装产品转运、医药瓶装物料分拣等场景中，作为夹爪开合动作的支撑连接结构使用，承担夹爪开合过程中的载荷传递、动作导向作用，保障夹取动作的稳定性与重复定位精度。从结构设计逻辑来看，构件采用双侧平行立板的整体式构型，两块立板通过端部的连接段形成一体化的U型截面结构，这种构型一方面可以为中间的夹爪驱动连杆提供充足的安装避让空间，避免开合动作过程中出现结构干涉，另一方面双侧对称的受力结构可以抵消单侧夹取时产生的偏载力矩，减少长期往复动作下的结构变形量。

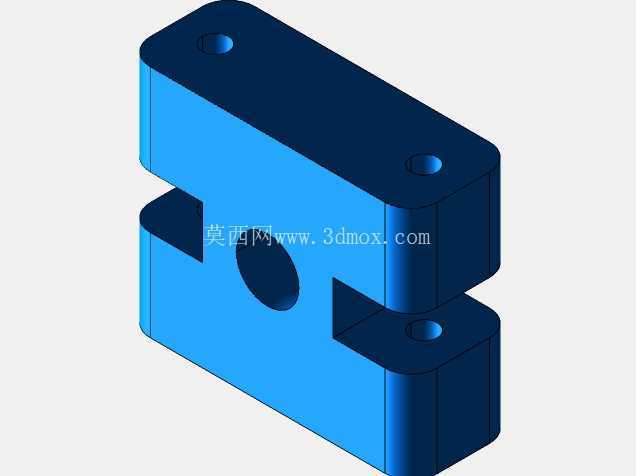

　　立板上下两端共设置四个同轴安装孔，孔位采用对称排布设计，上端两个孔用于与执行端的驱动摆臂铰接，下端两个孔用于与夹爪钳体铰接，所有孔位的同轴度公差控制在0.02mm范围内，保障铰接后摆臂动作顺畅无卡滞，不会因为孔位偏差导致额外的摩擦损耗。立板的厚度经过载荷校核确定，针对常见的0.5L-2L瓶装物料的夹取载荷，立板厚度选取可以满足1.5倍安全系数下的强度要求，不会在夹取满载瓶体时出现立板外张变形的情况，同时立板内侧做了局部的铣削减重设计，在不影响整体结构强度的前提下，尽可能降低构件自身重量，减少驱动端的负载，提升夹爪开合的响应速度。

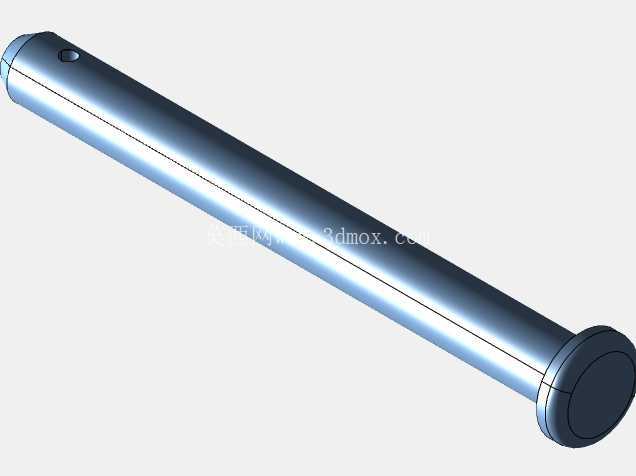

　　从安装边界来看，构件的整体宽度适配常规的平行夹爪安装间距，两块立板的内侧间距预留了标准气动手指或者连杆驱动机构的安装空间，安装孔的孔径匹配行业通用的铰接销轴尺寸，不需要额外做定制化改装就可以直接适配多数现有瓶装抓取夹爪的安装接口，替换维护时不需要对周边配套结构做改动，能够降低产线运维的配件替换成本。在实际工况适配性上，构件的边角位置全部做了倒圆角处理，避免安装调试过程中尖锐边角划伤操作人员，同时也减少应力集中点，提升构件的抗疲劳寿命，应对产线每天数千次的往复开合动作，不会在应力集中位置出现开裂失效的问题。

　　结构的表面没有多余的凸起结构，整体构型简洁，在多粉尘或者有少量喷淋的生产场景中，不容易积攒物料碎屑或者残留液体，日常清洁维护更加方便，不会因为碎屑卡入铰接位置影响夹爪动作精度。设计过程中优先考虑了构件的加工工艺性，整体结构可以通过板材铣削加工一次成型，不需要复杂的拼接焊接工序，加工后的变形量更容易控制，批量生产时的品质一致性更容易保障，同时也可以根据不同的夹取载荷需求，更换不同强度的材料来适配重载或者轻载的不同工位，不需要改动整体的结构尺寸，具备较好的工况适配延展性。在夹取动作的配合上，双侧立板的平行度公差经过严格控制，保障上下铰接孔的轴线始终保持平行，避免铰接后夹爪出现偏斜，导致夹取瓶体时受力不均出现瓶体滑落或者夹损的情况，尤其是针对PET瓶这类薄壁容器，稳定的支撑结构可以精准控制夹取力度，既保证夹取牢靠不会脱落，也不会因为夹力偏斜导致瓶体变形漏液。
