三款越野型四轮摩托前轮传动结构设计

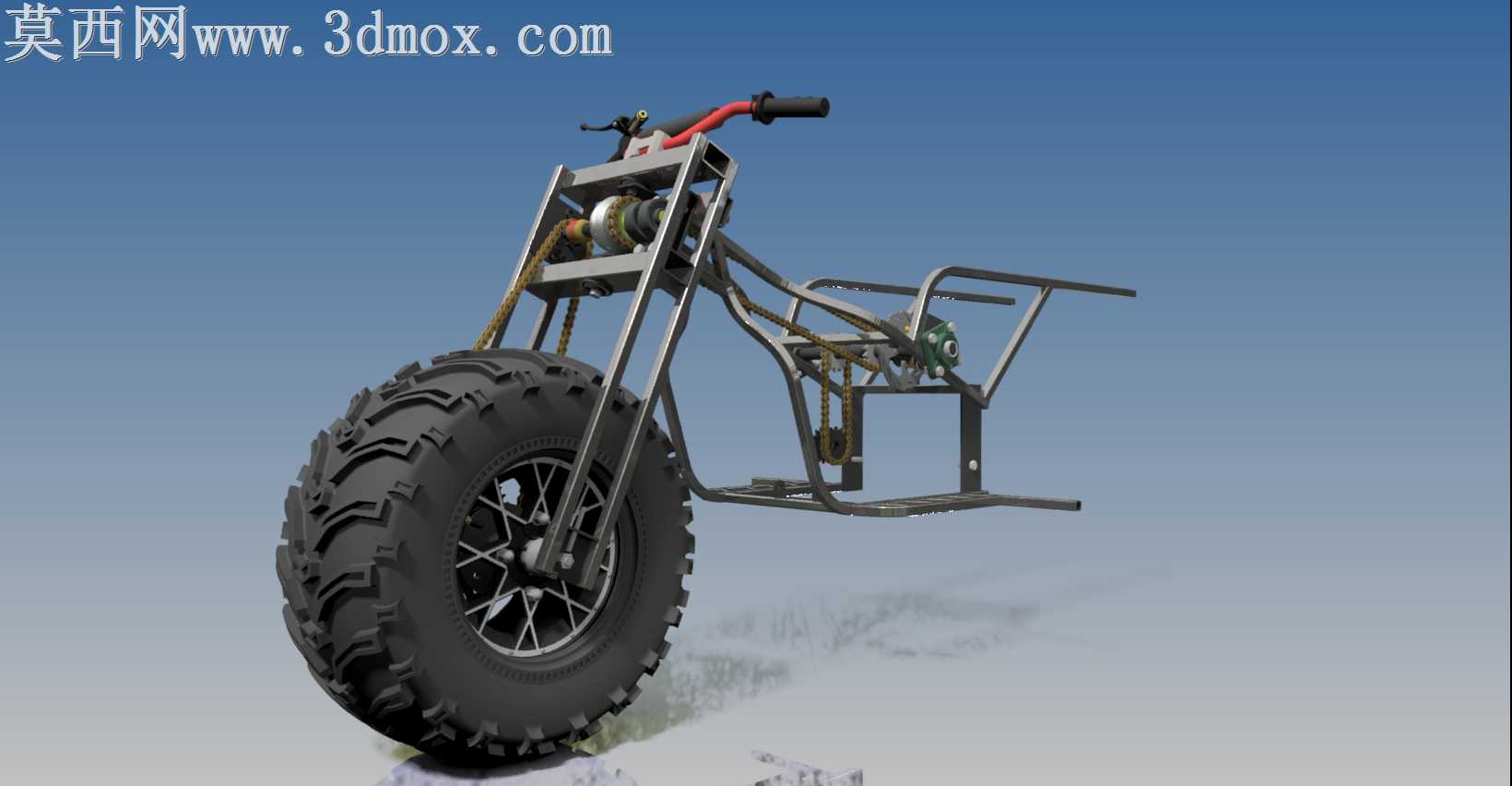

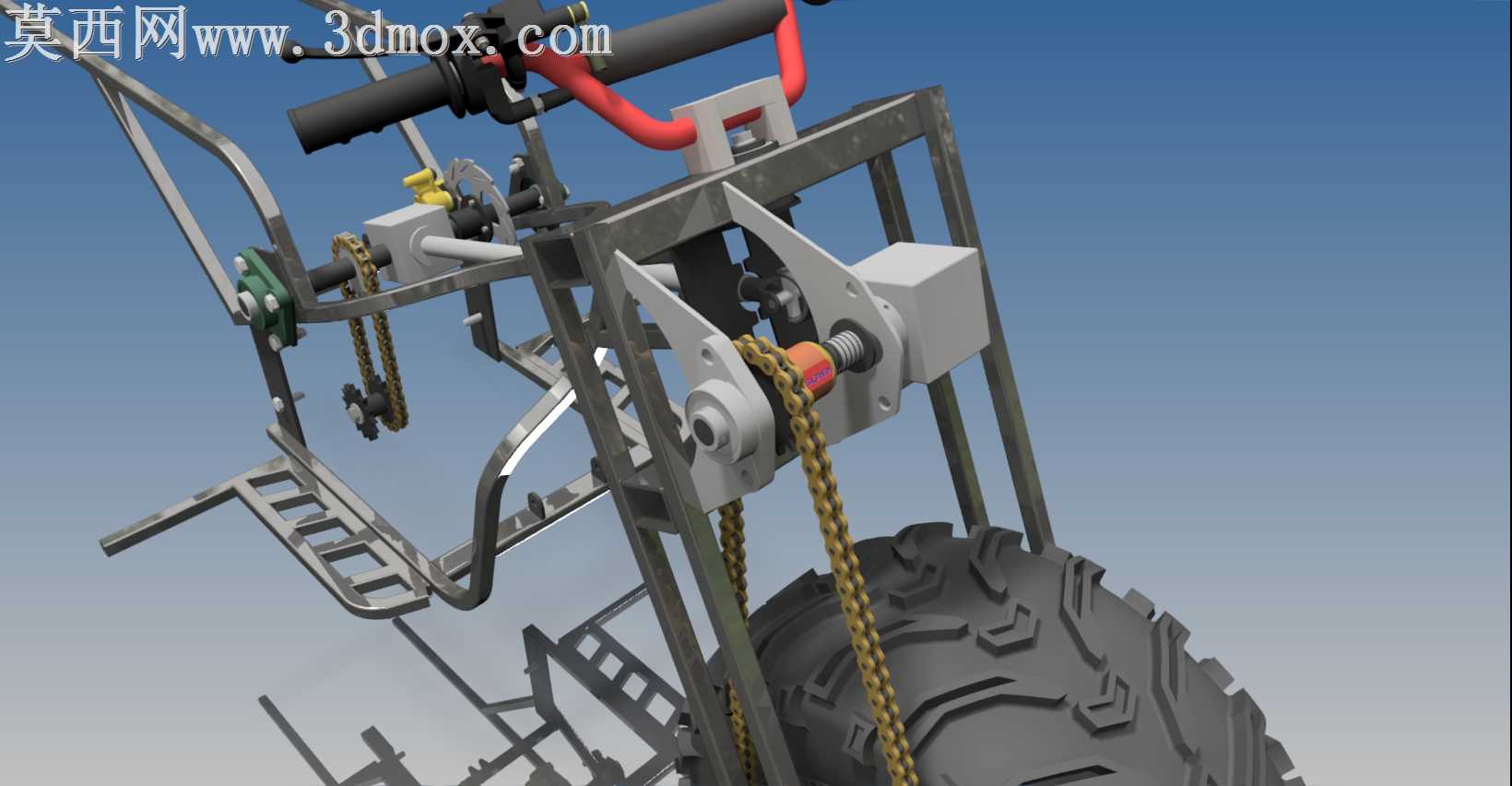

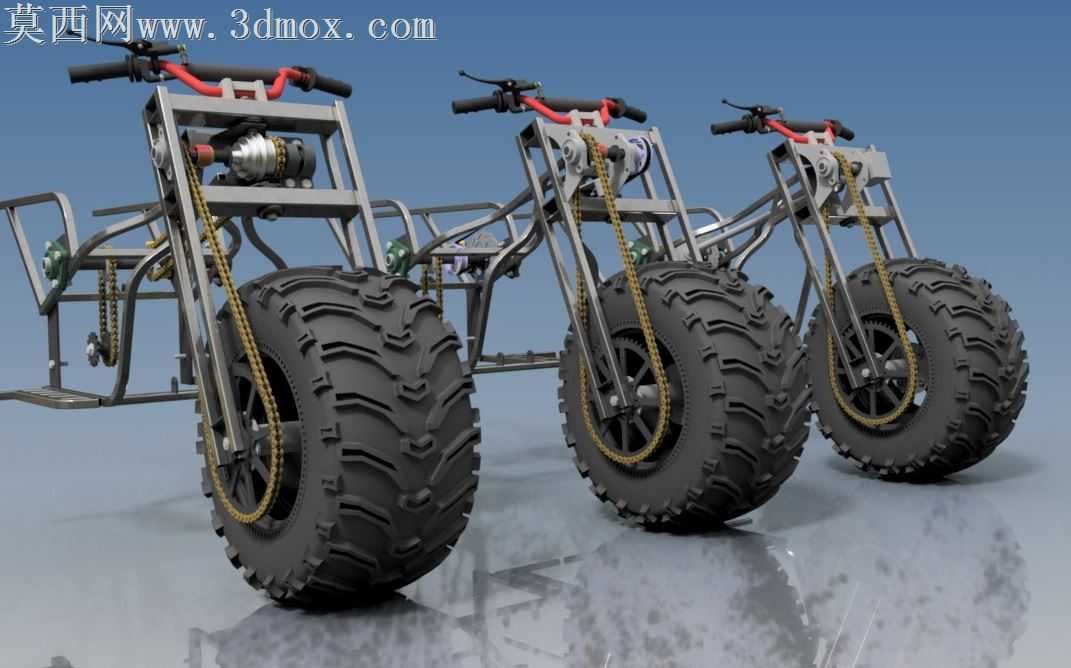

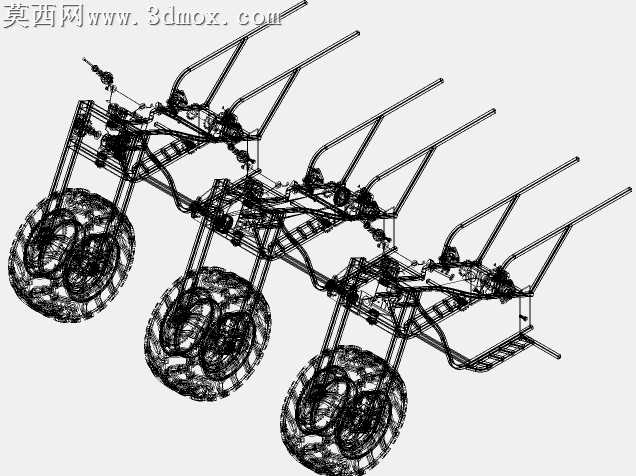

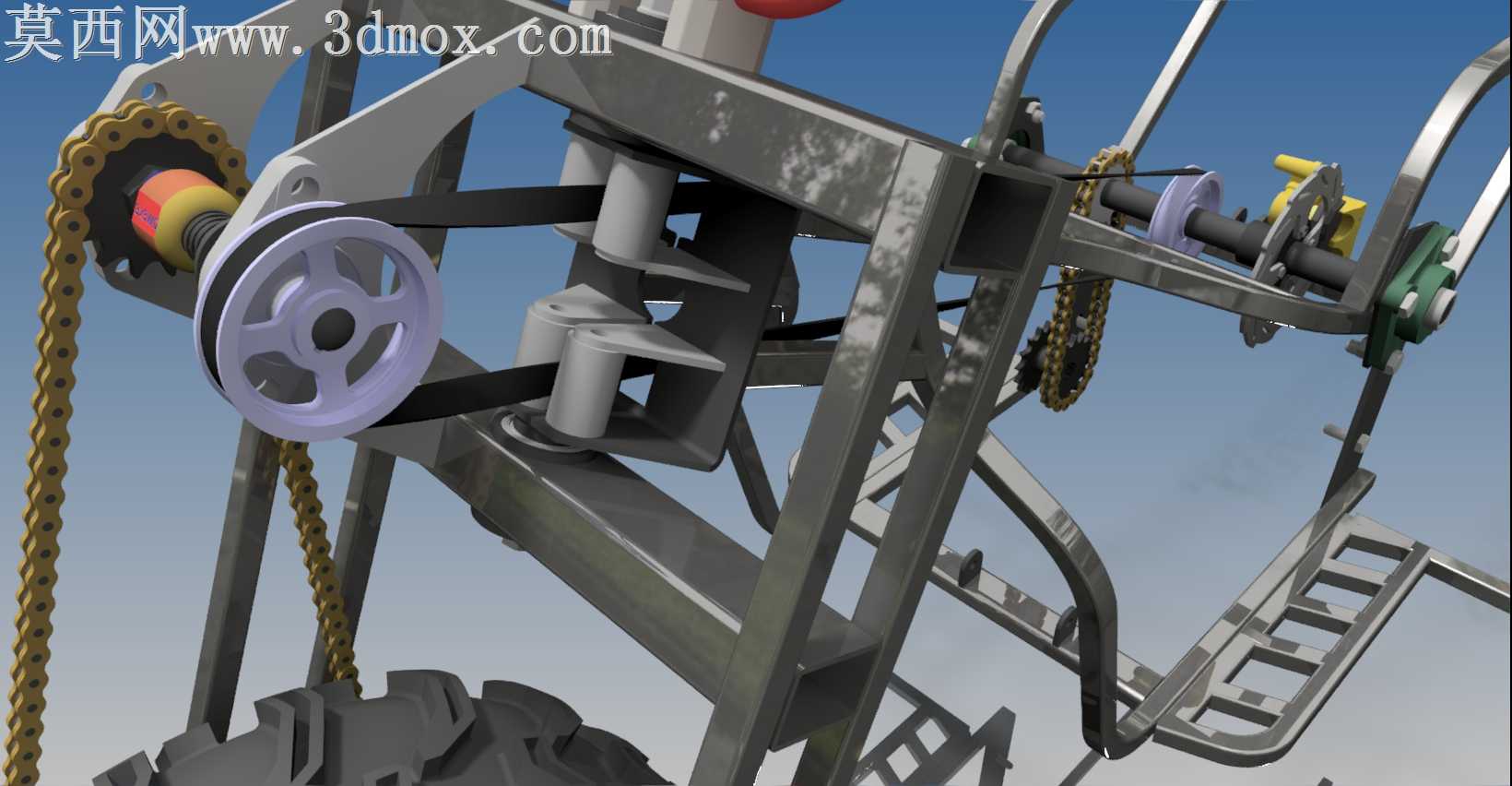

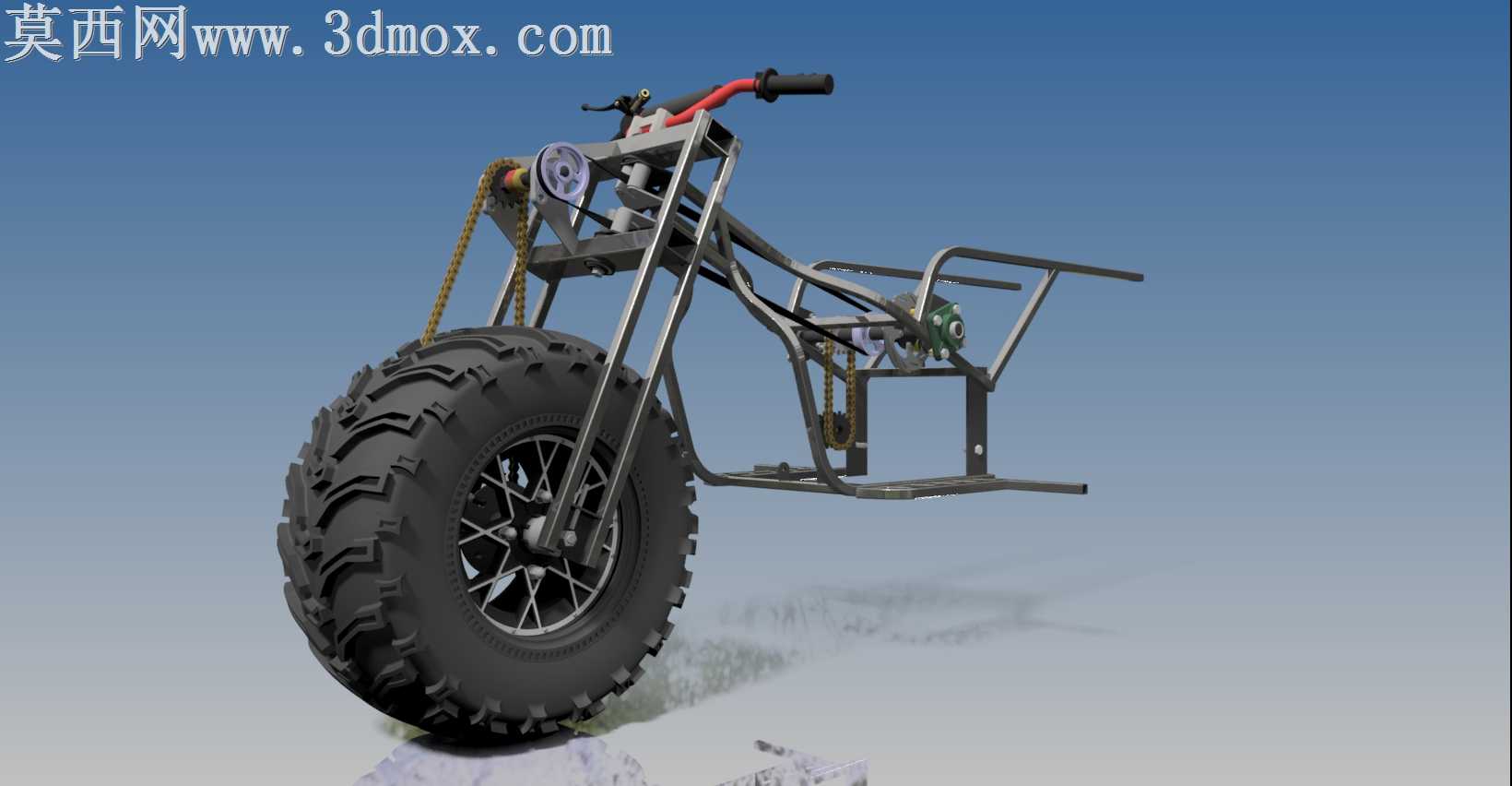

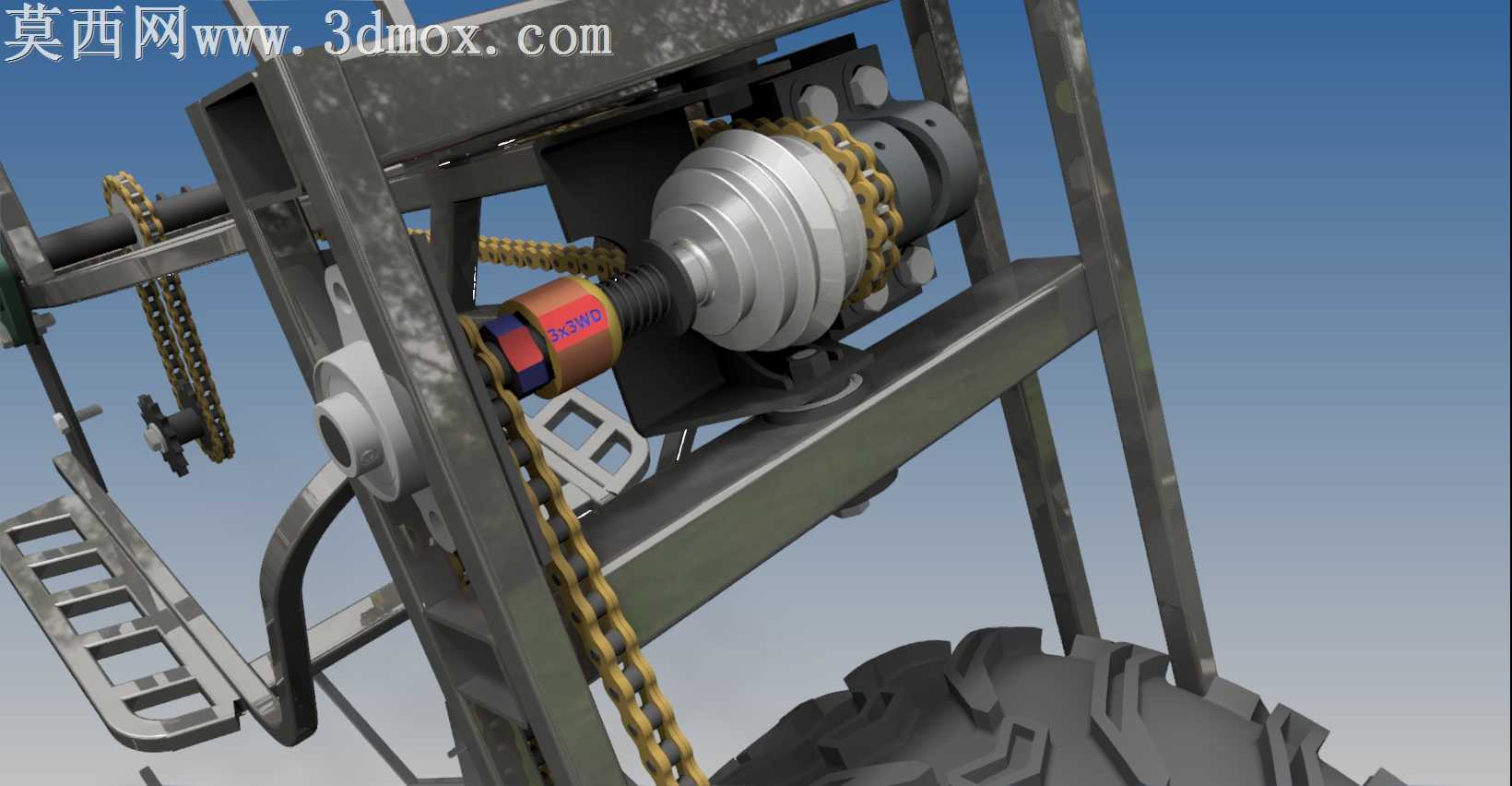

本作品为三款不同规格的越野四轮摩托前轮旋转传动结构三维建模成果，建模过程中以真实越野全地形车的机械逻辑为核心依据，首先完成车架主体的框架搭建：采用高强度管材拼接的开放式桁架结构，在保证整体结构刚性的前提下尽可能降低冗余重量，车架前部预留车把安装位、传动机构固定位与前轮悬挂连接位，各安装孔位的同轴度、安装面的平面度均按照机械装配公差要求进行参数化设定，确保虚拟装配时无干涉问题。传动系统采用经典的链条传动结构，建模时精准还原了链节的咬合细节、链轮的齿形轮廓，链条张紧调节结构的活动行程也做了完整的运动学约束，可直观展示动力从动力单元传递至前轮的完整传动路径，三款模型分别对应不同轮距、不同传动比的设计方案，可适配不同排量等级的越野动力单元。行走部分采用大颗粒深花纹越野轮胎，建模时还原了轮胎胎面的块状防滑纹路、胎侧的加强筋结构，轮毂采用多辐条高强度设计，与轮胎的配合面、与传动半轴的连接结构均做了细节刻画。渲染环节采用冷灰色调工业展示场景，地面设置高反射哑光地面模拟专业展陈效果，金属材质区分了车架管材的磨砂金属质感、传动链条的亮面金属质感、紧固件的镀锌质感，橡胶轮胎还原了哑光粗糙的橡胶材质特性，车把部分的防滑橡胶握把、红色装饰护块也做了对应的材质区分，整体光影采用柔和的顶光加侧补光方案，既清晰展现机械结构的层次关系，也避免过强反光遮挡结构细节。设计思路上围绕越野场景的通过性需求，三款模型均采用长行程前轮布局、高位传动结构设计，避免越野行驶时泥沙、石块卡滞传动部件，开放式的车架结构也便于后期维护与改装调整，可作为越野全地形车前期设计验证、传动结构教学演示的数字化参考模型，完整展现了前轮驱动四轮摩托的核心机械结构逻辑。
