3D打印电动助力自行车结构设计

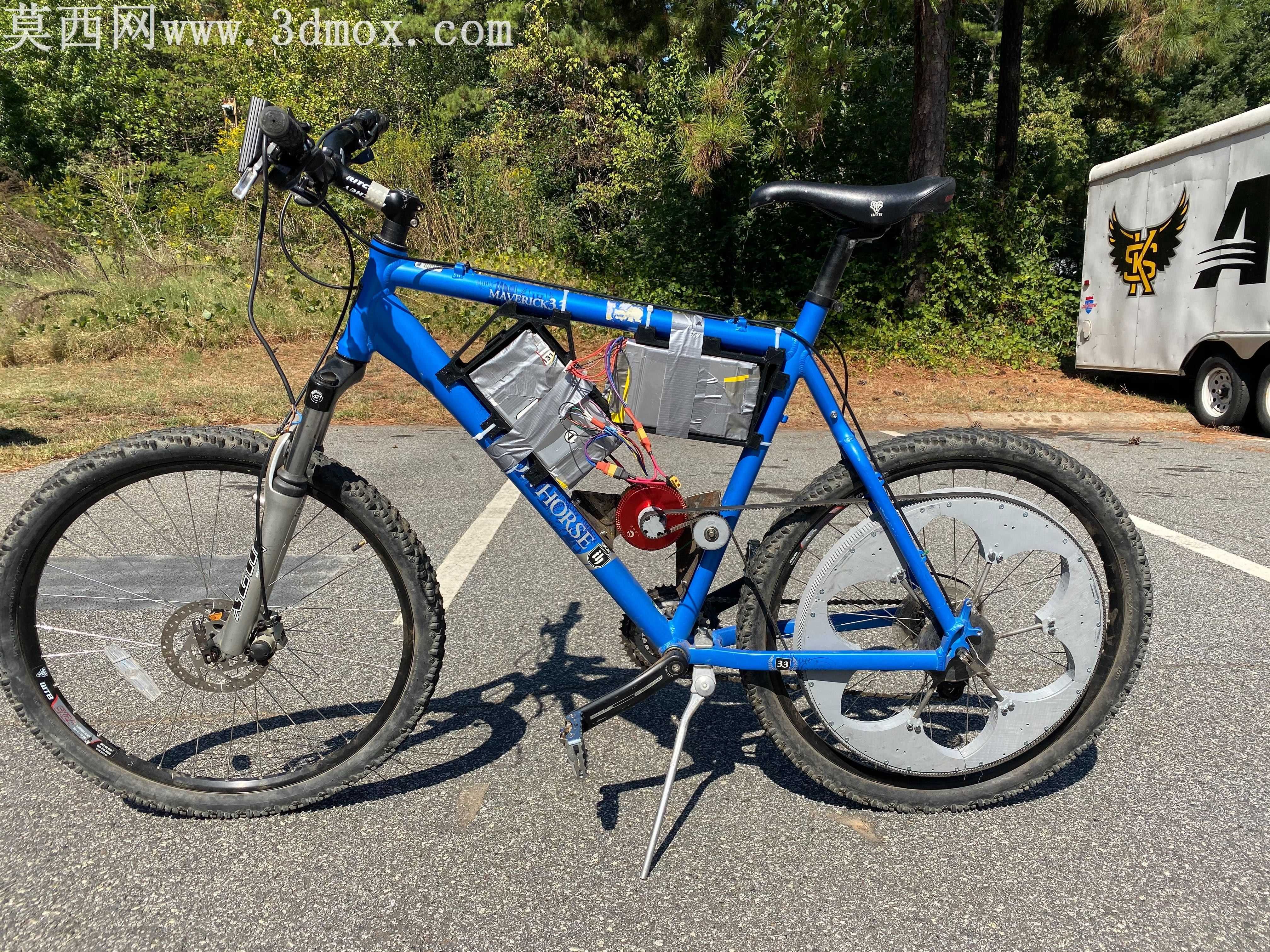

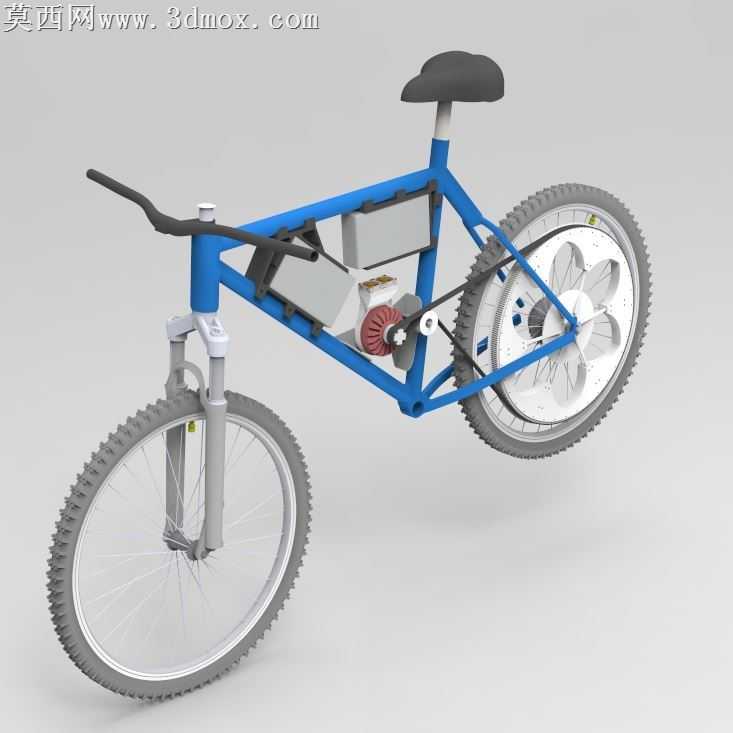

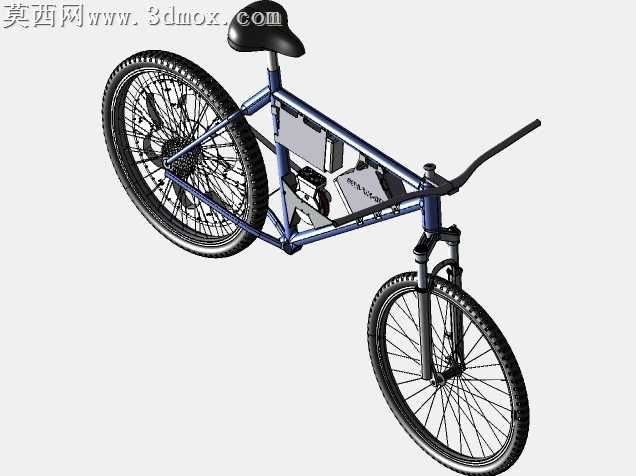

本作品为可3D打印实现的电动助力自行车三维模型，建模阶段围绕低成本快速制作的核心需求展开，在通用自行车结构基础上完成动力系统的集成化设计，整体建模过程优先匹配FDM3D打印的工艺特性，对非受力外观件做了壁厚优化，将打印支撑需求降到最低，降低后期打印后处理的工作量。模型完整还原了整车的装配逻辑，车架主体采用经典硬尾自行车几何结构，前叉保留减震行程结构，适配越野骑行的缓冲需求，车把、座垫等通用部件沿用标准自行车件的安装接口，方便制作者直接采购市售标准配件完成组装，无需额外定制连接件。动力系统部分，模型整合了3kW级无人机动力单元的安装位，将电机固定结构、电池仓布局、传动路径做了一体化排布，搭配300齿3D打印从动滑轮的传动结构，通过皮带传动将动力输出至后轮，既保证了动力传递的扭矩输出，又通过大传动比实现了30英里每小时的设计时速，整套动力结构无需复杂的金属切削加工，核心受力传动件可通过高强度3D打印耗材直接制作，大幅降低自制电动自行车的制作门槛。材质与渲染阶段，对车架主体做了哑光蓝色金属漆面的材质表现，轮胎还原了橡胶材质的颗粒纹理与胎齿结构，金属部件区分了阳极氧化银、磨砂黑等不同表面处理的质感，电机部分还原了散热鳍片、绕组的细节特征，轮组部分做了一体化轮毂的结构设计，减少辐条装配的调试步骤，电池仓隐藏在车架下管位置，兼顾重心分布与外观整洁度。设计思路上全程围绕无加工、低成本自制的核心目标，所有定制结构件均适配桌面级3D打印机的成型尺寸，拆分后的单个零件无需大尺寸打印设备即可制作，装配逻辑参考市售民用自行车的标准流程，普通爱好者即可按照模型结构完成整车组装，同时保留了足够的改装空间，制作者可根据自身需求调整电池容量、电机功率参数，适配不同的续航与速度需求。
