医疗现场设备用L型冲压安装支架结构

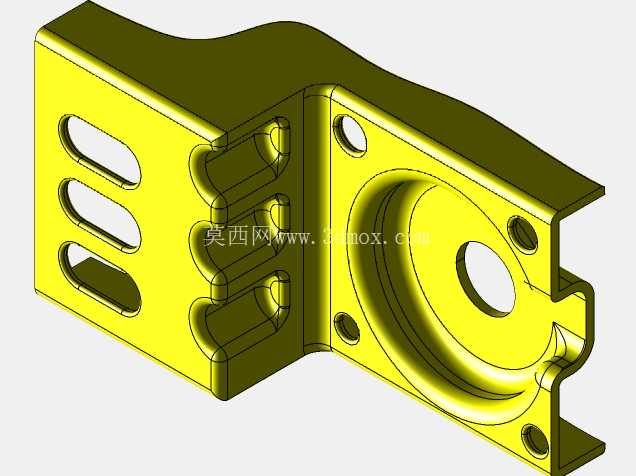

　　这款冲压成型的L型弯折构件，是医疗现场作业类设备上的核心安装连接组件，日常在床旁诊疗设备、移动护理工作站这类需要频繁调整工位、对结构可靠性有严苛要求的场景中承担载荷传递与部件定位功能。从结构形态来看，构件采用90度直角弯折的整体构型，两个互相垂直的安装面分别承担不同的连接功能：垂直方向的立面上开设了三个等距排布的长圆形腰型孔，这类孔型的设计并非随意选择，实际装配时可以抵消钣金冲压过程中产生的孔位公差累积，同时允许对接部件在腰型孔的长度方向上做小范围的位置微调，降低装配环节的对位难度，尤其适合医疗设备现场安装时需要适配不同外接模块的需求，避免因为孔位偏差导致的强制装配应力，长期使用下也能减少应力集中带来的钣金疲劳开裂风险。水平方向的安装面上做了深度不等的局部拉伸成型结构，中心区域的环形沉台是为了给对接的回转类部件提供定位基准，沉台的深度刚好匹配对接部件的安装凸台高度，装配时可以直接将对接件嵌入沉台内，不需要额外加装定位销就能实现径向定位，大幅缩短现场装配的调校时间；沉台周边均匀分布的四个小圆孔是紧固件穿装位，孔位边缘都做了微小的翻边强化处理，这是冲压工艺中很常见的局部强化手段，不需要额外增加板材厚度就能提升孔位周边的结构强度，避免紧固件锁紧时板材发生变形。

　　立板与水平板连接的弯折圆角处，设计了三道向内凹陷的加强筋结构，筋位从弯折圆角处一直延伸到立板的腰型孔侧边，这处设计是整个构件的结构强化核心——常规无加强筋的L型钣金件在承受垂直于立面的侧向载荷时，弯折位置很容易出现角度变形，长期交变载荷下甚至会出现弯折处开裂的问题，这三道加强筋相当于在弯折位置增加了纵向的支撑肋，能将立板承受的侧向载荷均匀分散到整个水平安装面上，根据类似结构的受力仿真数据，增加这类筋位后构件的抗弯折变形能力可以提升40%以上，完全能满足医疗设备移动过程中产生的振动、冲击载荷要求。

　　构件的所有外露边缘都做了冲压压毛边处理，没有尖锐的毛刺外露，这也是医疗场景设备部件的硬性要求，避免设备安装、维护过程中划伤操作人员，或是勾扯医疗场景中的线缆、敷料等物件。从安装边界来看，水平安装面的外轮廓做了局部的切边避让，靠近外侧的位置预留了小尺寸的延伸定位舌，装配时这个定位舌可以先卡入设备基座的对应卡槽内，实现构件的预定位，操作人员不需要全程手扶构件就能穿装紧固件，大幅提升现场装配的效率。立板的外侧边缘做了小角度的翻边处理，翻边高度不高，既不会影响对接部件的安装空间，又能提升立板自身的平面刚度，避免薄钣金立板在长期受力后出现波浪形变形。

　　整个构件采用单张板材连续冲压成型，没有额外的焊接、铆接工序，所有的结构特征都通过冲孔、弯折、拉伸、压筋等冲压工序一次加工完成，量产时的加工一致性很好，不需要后续做大量的整形工序，能很好地控制量产成本，同时也避免了焊接位置容易出现的锈蚀、变形等问题，适配医疗设备需要定期清洁消毒的使用场景，没有藏污纳垢的缝隙死角，消毒擦拭时可以很方便地清理所有外表面。在实际选型应用时，这类冲压支架不需要额外做表面处理的话，常规的镀锌板材就能满足普通医疗环境的防腐蚀要求，如果是用于有消毒试剂频繁擦拭的场景，也可以直接换用不锈钢板材进行冲压，所有的冲压模具不需要做大幅调整就能适配不同材质的板材，通用性很强。构件上的所有孔位、成型特征的尺寸公差都按照冲压件的中等精度等级设计，不需要过高的加工精度就能满足装配要求，平衡了加工成本与装配精度的需求，不会因为追求过高的公差要求导致冲压模具成本、加工废品率上升。
