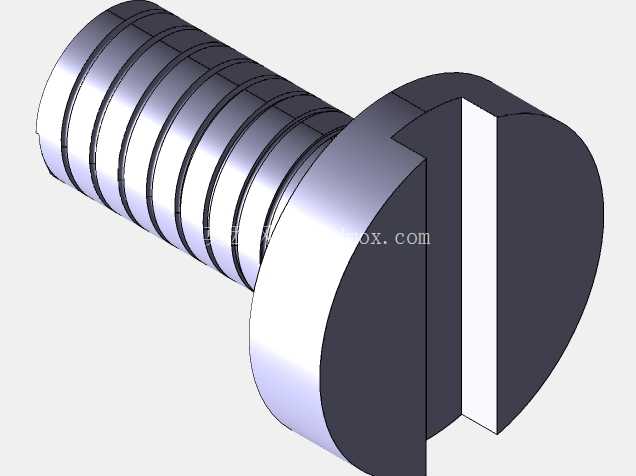

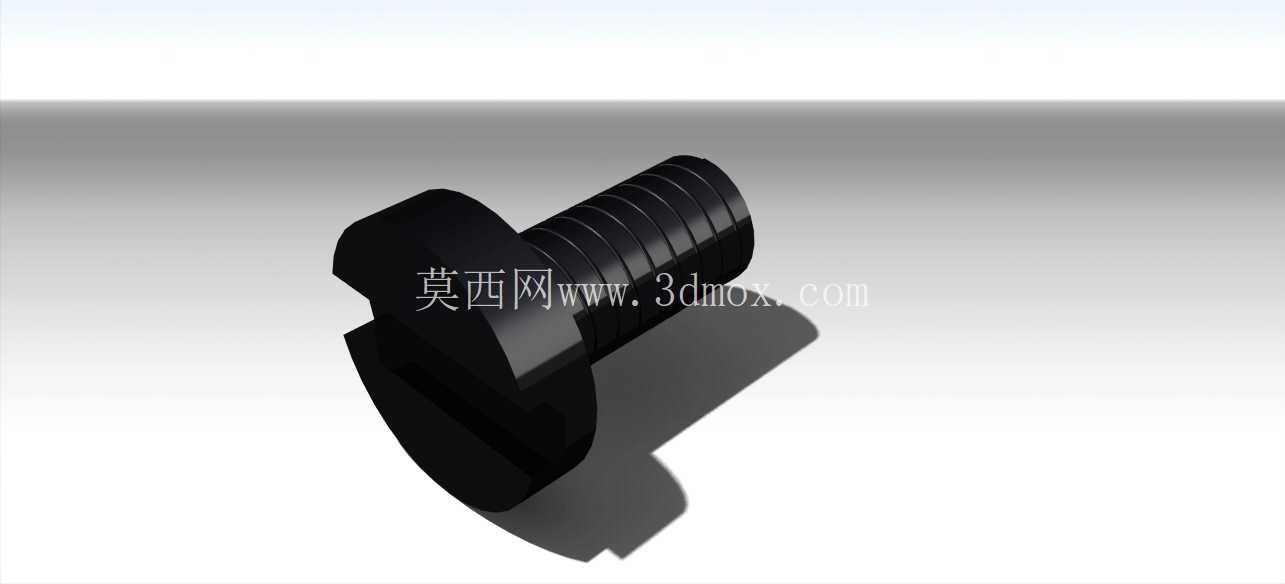

开槽盘头紧固螺丝三维结构设计

　　在各类机械装配、电子设备组装、通讯器材结构固定场景中，螺纹紧固件是应用频次最高的基础连接元件，这款开槽盘头螺丝的设计完全围绕小空间紧固、便捷拆装的实际需求展开，适配多数民用电子、小型机电产品的外壳固定、内部PCB板锁付、轻载结构件连接工况。从结构设计逻辑来看，盘头的大直径端面设计，能够在被连接件表面形成更大的承压接触面积，避免锁付过程中压溃塑料、薄金属板等低强度被连接件表面，同时盘头的圆柱外缘也能适配自动化装配中的吸嘴拾取、批头对位需求，适合批量组装产线的高效作业。头部的一字开槽结构，是兼顾手动拆装与简易工具操作的经典设计，无需专用批头，普通一字螺丝刀甚至硬质薄片即可完成松紧操作，在售后维修、现场调试场景下的工具适配性极强，不会出现因缺少专用批头无法拆装的问题。螺纹部分采用标准公制三角螺纹设计，牙型角60度，牙距匹配常规小规格螺丝的通用标准，螺纹大径、中径、小径的公差控制在通用紧固级精度范围内，既保证与对应规格内螺纹的旋合顺畅度，也能提供足够的螺纹啮合强度，避免滑牙、脱扣问题。

　　设计过程中优先考虑了安装边界的适配性：头部高度控制在较低尺寸范围内，安装后头部凸出被连接件表面的高度极小，不会对设备内部其他元件造成干涉，也能减少设备外壳的凸起量，提升产品外观的平整性；螺杆长度可根据实际被连接件的总厚度进行灵活调整，预留足够的螺纹啮合长度，同时避免螺杆过长顶触内部元件。从实际使用场景出发，这款螺丝的紧固力矩设定适配轻载连接需求，不需要过大的锁付力矩即可达到可靠的紧固效果，避免塑料件、薄铝板等低强度基材出现锁裂、滑丝问题。

　　建模过程中对螺纹收尾、头部与螺杆衔接的圆角做了细节处理，螺纹收尾处的退刀结构符合常规冷镦加工的工艺要求，头部与螺杆衔接位置的过渡圆角能够减少应力集中，提升螺丝的整体抗剪切强度，在承受横向载荷时不会出现头部断裂的问题。盘头的下表面做了微小平度处理，保证锁付后头部端面与被连接件表面完全贴合，不会出现倾斜导致的局部应力集中，同时也能提升连接后的防松性能，减少设备震动场景下的螺丝松动概率。对于结构设计从业者而言，这类标准紧固件的建模不需要过度追求非必要的异形结构，核心是保证各尺寸参数符合通用装配规范，能够直接导入装配体中完成干涉检查、装配模拟，不需要额外调整尺寸即可适配多数常规安装孔位的设计要求。

　　在通讯类小型设备的结构设计中，这类螺丝常用于外壳上下盖的连接，不需要额外的沉孔设计，直接在壳体上预留对应直径的过孔，在对应位置设置铜螺母或者自攻螺纹柱即可完成装配，整体装配流程简单，零件采购成本低，适合大批量量产的产品选用。建模时还原了一字槽的深度、宽度参数，槽口的边缘做了微小的倒角处理，既符合实际加工的工艺特征，也能避免批头操作时刮伤头部表面，同时保证批头与槽口的啮合深度足够，拧动时不会出现滑槽问题。螺杆末端做了微小的倒角导向结构，装配时能够快速对准内螺纹孔，不需要反复调整位置即可顺利旋入，提升装配效率。
