发动机连杆结构三维参数化设计

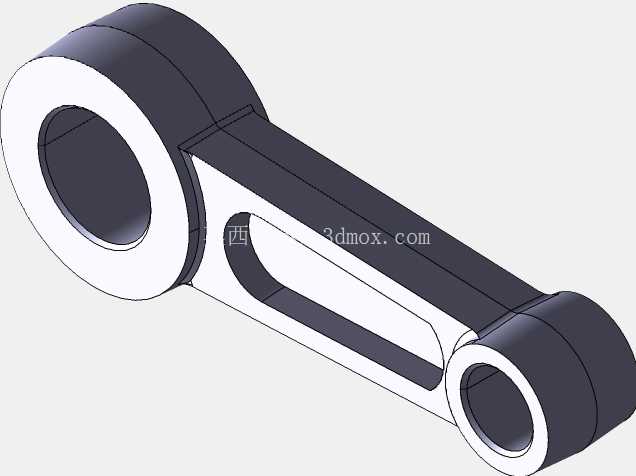

在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。这款连杆的三维建模过程完全贴合实际工程装配逻辑，从两端环孔的同轴度约束出发，先确定大小头孔的中心距作为核心安装基准，再逐步推导杆身的过渡轮廓，避免了常规建模中先画外形再补孔位容易出现的基准偏移问题。

从实际应用场景来看，这类连杆广泛适配小排量单缸内燃机、小型空气压缩机以及部分往复式泵体设备，在工作过程中需要同时承受活塞传递的爆发压力冲击，以及曲轴旋转带来的交变惯性力，因此杆身采用了工字形截面设计，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减了非受力区域的材料余量，既降低了构件自身的往复运动惯量，也能减少高速运转时的惯性载荷对曲轴轴承的额外冲击。建模过程中对大小头的过渡圆角做了连续曲率处理，没有出现尖锐棱边，这一细节是为了规避应力集中问题——实际工程里连杆的疲劳失效大多出现在大小头与杆身的衔接位置，连续过渡的曲面能让载荷传递路径更顺滑，不会在局部形成应力峰值。

安装边界方面，连杆小头端通常用于连接活塞销，孔内预留了衬套安装的配合余量，建模时严格按照基孔制配合公差带预留了装配间隙，保证衬套压装后不会出现松脱或过盈量过大导致的孔位变形；大头端为整体式环形结构，适配无剖分需求的小型曲轴曲柄销安装，孔壁的粗糙度要求在建模时通过曲面连续度做了约束，避免后续加工时出现表面质量不达标导致的轴瓦异常磨损。杆身中部的减重槽并非随意开设，其轮廓走向完全顺着连杆受拉、受压时的应力流线分布，槽边的圆角半径经过反复校核，既不会削弱杆身的整体强度，也能减少铸造或锻造过程中的材料堆积问题，降低毛坯成型时的内部缺陷概率。

从设计思路上看，这款连杆没有追求过度的轻量化，而是优先保证了受力截面的完整性，大小头的环壁厚度经过受力核算，在最大爆发压力工况下的变形量控制在许用范围内，不会因为环孔变形导致活塞销或曲柄销出现偏磨。建模时所有特征均采用参数化驱动，调整中心距、孔直径、杆身厚度等参数时可以直接同步更新整个模型，不需要逐个修改特征，方便后续根据不同排量的动力需求做系列化衍生设计。两端环孔的端面都做了平行度约束，保证安装后连杆不会出现轴向窜动，与曲轴、活塞的配合端面贴合度符合装配要求，避免运转过程中出现偏载。

在实际设备运行中，连杆的运动轨迹是复杂的平面运动，建模时特意对杆身的外轮廓做了干涉校核，保证其在最大摆角位置时不会与气缸内壁、曲轴平衡块发生运动干涉，预留的安全间隙符合小型动力机械的设计规范。杆身与大小头衔接处的壁厚做了渐变处理，从杆身的工字形截面平滑过渡到两端的环形厚壁结构，避免了截面突变带来的刚度骤变，让整个构件的刚度分布更均匀，承受交变载荷时不会在刚度变化处产生疲劳裂纹。这类结构的连杆在小型通用汽油机、便携空压机、园林机械动力头上的应用十分普遍，其建模精度直接影响后续工程图输出、毛坯开模以及数控加工的准确性，每一处特征的构建都对应着实际生产、装配、运行环节的具体需求，没有冗余的装饰性结构，完全以功能实现为核心导向。
