汽车转向系统用异形转向节接头结构

在商用车与乘用车的底盘转向系统中，转向节接头是连接转向拉杆与转向节本体的核心传力部件，其结构可靠性直接决定转向操作的响应精度与行驶安全冗余。这类接头日常承受多维度交变载荷：车辆直线行驶时承担路面颠簸带来的纵向冲击，转向动作时传递拉杆的横向推拉力，过弯工况下还要承受侧向力带来的附加弯矩，因此结构设计阶段需要同时兼顾强度、抗疲劳性能与安装适配性。

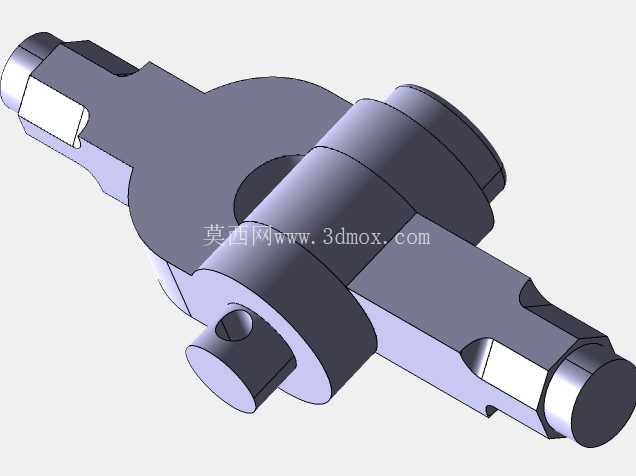

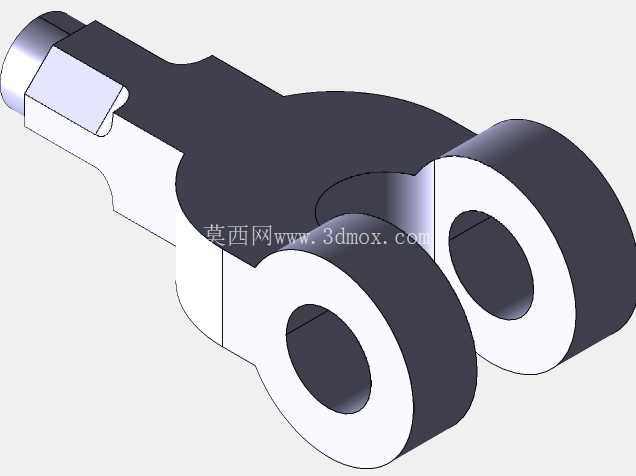

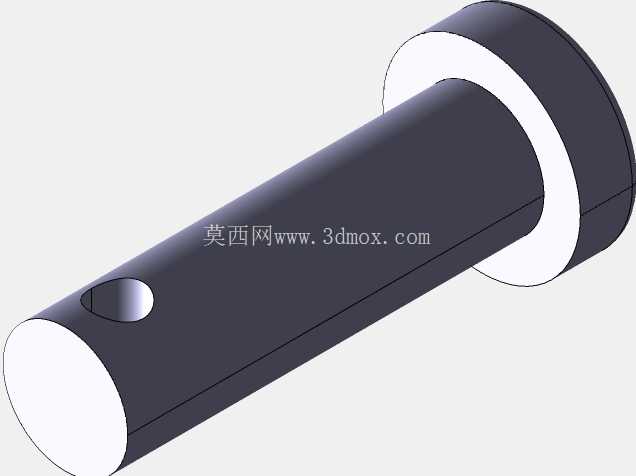

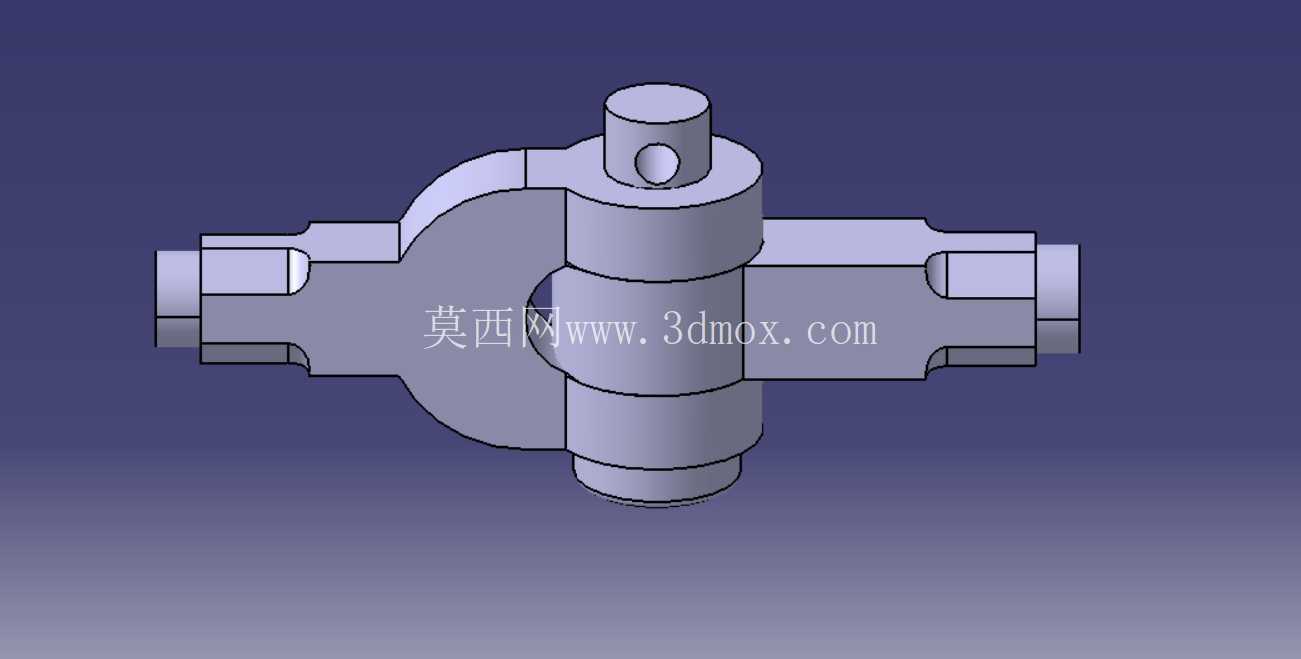

从结构形态来看，该接头采用对称式双端轴头设计，两端加工有扁方定位结构，用于和转向拉杆球头、转向节摆臂的安装槽配合，装配时扁方结构可限制接头周向转动，避免连接螺栓受剪切力，大幅提升连接副的抗松动能力。中间段采用大直径圆盘式过渡结构，一方面通过增大截面面积提升接头整体的抗弯截面模量，降低应力集中系数，另一方面圆盘端面可作为安装限位面，控制两端连接件的轴向装配位置，保证转向拉杆的有效工作长度符合设计公差要求。接头中部垂直于主轴线方向设计有贯通销轴孔，用于安装锁紧销轴，装配时销轴穿过连接件与接头本体的孔位，形成二次防松结构，即使在极端工况下连接螺栓出现预紧力衰减，销轴也能承担主要传力任务，避免接头脱出引发转向失效。

设计过程中首先需要匹配整车转向梯形的几何参数，确定接头两端轴头的中心距，该尺寸直接影响转向时内外轮的转角差，若尺寸偏差超过0.5mm，就会导致转向时轮胎出现异常磨损，严重时还会引发转向卡滞问题。两端轴头的直径需要匹配对应车型转向拉杆的安装孔尺寸，轴头与安装孔的配合公差选用H7/h6间隙配合，既保证装配时的顺畅性，又能避免配合间隙过大导致的转向虚位。扁方结构的对边尺寸需要严格控制，与安装槽的侧面间隙控制在0.1mm以内，保证周向定位的可靠性，同时扁方的过渡圆角设计为R2，避免尖角处产生应力集中，在交变载荷作用下出现疲劳裂纹。

中间圆盘的直径设计为轴头直径的2.2倍，厚度根据整车满载轴荷的受力仿真结果确定，通过有限元分析验证，在最大转向力12kN、冲击载荷3.5g的工况下，圆盘处的最大应力为235MPa，低于40Cr材料调质处理后的屈服强度785MPa，安全系数达到3.3，满足商用车底盘部件的强度设计要求。中部销轴孔的位置度公差控制在0.05mm以内，保证销轴装配后两端受力均匀，避免出现偏载导致的销轴剪切断裂。销轴孔内部设计有环形储油槽，装配时填充润滑脂，可减少销轴与孔壁的磨损，提升部件的使用寿命，日常维护时可通过预留的注油嘴补充润滑脂，降低运维成本。

安装边界方面，该接头的整体长度适配主流轻型商用车与紧凑型乘用车的转向系统安装空间，装配时不需要对周边的转向节臂、拉杆防尘套等部件进行改动，可直接替换同规格的原厂部件。两端轴头的螺纹规格匹配通用型转向球头的连接螺纹，维修更换时不需要额外加工适配部件，降低售后维修的配件适配难度。接头表面采用发黑处理，在保证防锈能力的同时不会增加过多的涂层厚度，避免影响装配尺寸精度，所有加工面的粗糙度控制在Ra1.6以下，减少应力集中点的同时提升配合面的接触精度。

在实际应用场景中，这类转向节接头不仅用于传统燃油车的液压助力转向系统，也适配新能源车型的电动助力转向系统，由于新能源车的底盘布局更紧凑，对接头的外形尺寸控制要求更高，该结构通过紧凑化的圆盘过渡设计，在保证强度的前提下将整体径向尺寸控制在最小范围，避免与周边的动力电池包、悬架下摆臂等部件发生运动干涉。在非道路车辆比如场地叉车、低速观光车的转向系统中，该结构也可通过调整尺寸参数进行适配，通过更换不同长度的轴头、调整销轴孔的直径，即可满足不同载荷等级的使用需求，具备较强的结构通用性。

建模过程中需要重点关注各特征之间的过渡圆角处理，尤其是轴头与圆盘的连接位置、扁方与轴头的过渡位置，这些区域是应力集中的高发区，建模时不能采用直角过渡，必须按照工艺要求添加对应尺寸的圆角，同时要保证所有加工特征的拔模斜度符合锻造工艺要求，因为这类接头通常采用模锻工艺制作毛坯，后续再进行机加工，建模时预留的加工余量需要均匀，单边余量控制在1.5-2mm，避免后续机加工时出现余量不足导致的废品。
