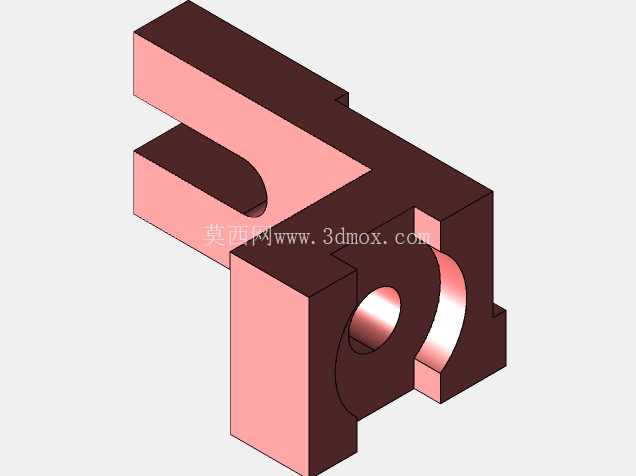

带圆弧槽与通孔的组合式机械练习块

在机械结构设计的基础训练环节，这类组合式实体练习块是结构工程师掌握实体建模、特征叠加与切除逻辑的典型载体，其结构设计完全贴合机械加工中常见的凸台、凹槽、圆弧过渡、径向通孔等典型特征，能够帮助设计者快速建立从二维尺寸标注到三维实体成型的映射思维。从实际应用场景来看，这类结构特征广泛出现在工装夹具的定位基座、小型设备的安装连接块、输送线的挡停支架等零部件上，比如生产线旁用于固定传感器的安装座，往往会采用类似的凹腔结构来避让线缆，圆弧过渡面来减少应力集中，侧面通孔来穿装固定螺栓，底部的凸台结构来保证安装面的平面度要求。

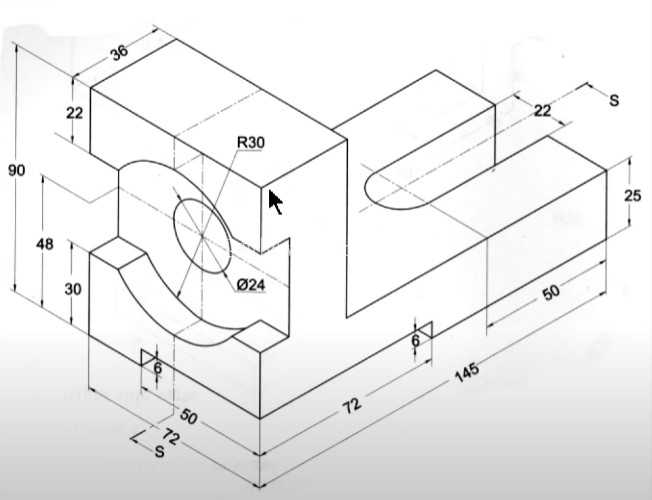

从尺寸边界来看，该零件整体总长145mm，总宽方向的基准尺寸为72mm，总高90mm，所有特征的定位尺寸都以相邻的实体端面为基准，符合机械加工中基准统一的原则，能够减少装夹找正的误差。零件左侧的R30圆弧凹面是整个结构的特征难点，该圆弧面从距离底面30mm的高度位置起始，向上延伸至距离顶面22mm的位置，圆弧面中心开设的Ø24通孔为径向贯通结构，孔的轴线与圆弧面的中心轴线重合，保证了孔位与圆弧面的同轴度要求，这类结构在实际零件中通常用于穿装转轴或者定位销，圆弧面则可以与配合件的圆弧凸面形成贴合定位，减少装配时的调整工作量。

零件右侧的U型通槽是另一处典型特征，槽的深度方向从顶面下沉25mm，槽的侧壁距离零件右端面22mm，槽的端部采用半圆过渡，避免了直角位置的应力集中，这类通槽在实际应用中通常用于走管或者容纳滑动件的行程空间，槽底6mm的壁厚经过强度校核，能够满足常规工况下的承载要求，不会因为壁厚过薄出现受力变形的问题。零件底部前后两侧的凸台高度为6mm，凸台的宽度方向尺寸为50mm，两个凸台之间形成的凹槽可以在安装时与工作台的T型槽配合，实现快速定位，不需要额外打定位销孔，减少了安装工序。

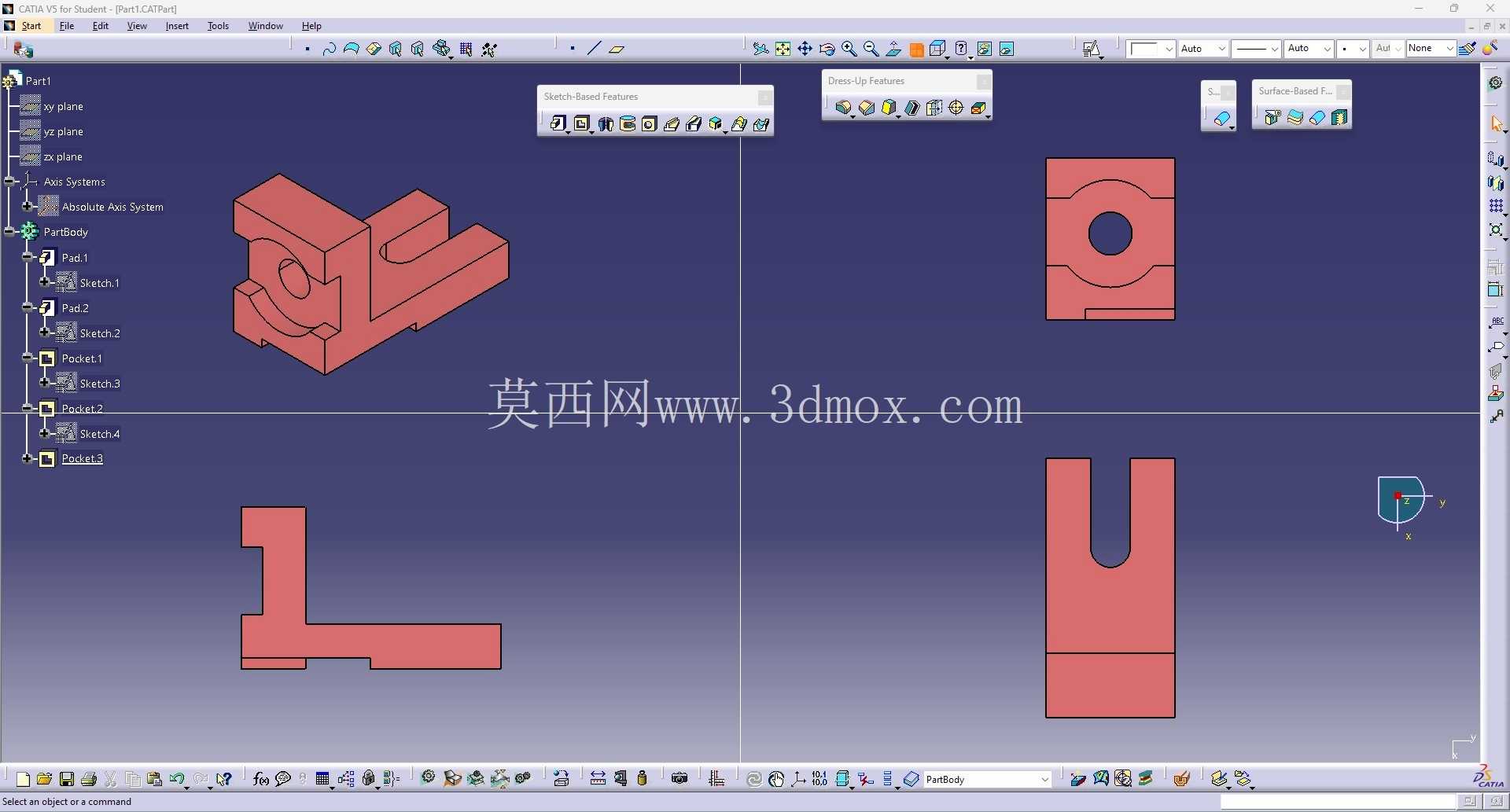

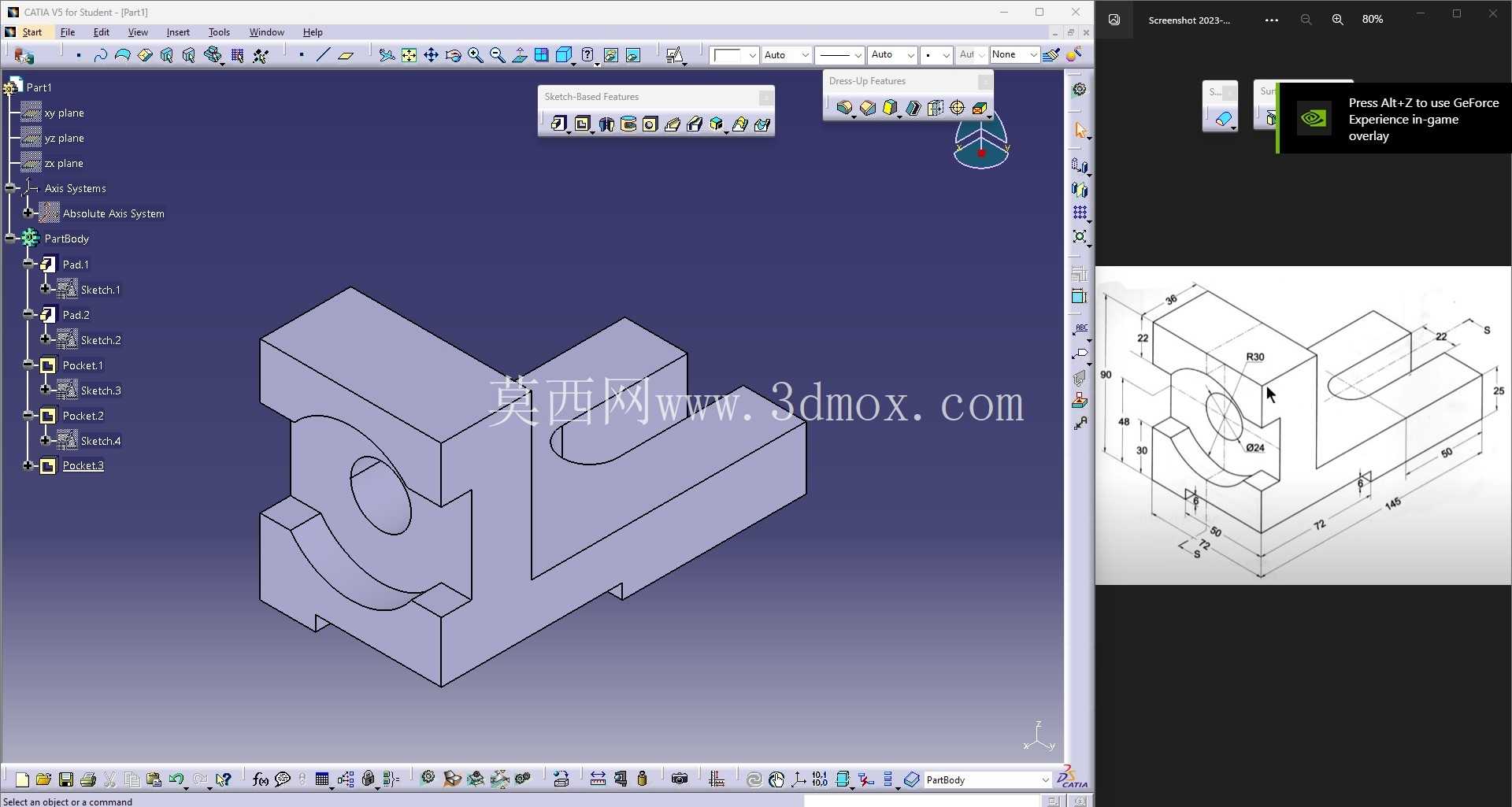

在设计思路上，该零件采用了自底向上的特征构建逻辑，首先拉伸生成整体的长方体基体，之后依次切除出左侧的圆弧凹腔、右侧的U型通槽、底部的避让凹槽，再叠加生成左侧的小凸台，最后切除出中心的贯通孔，所有特征的草图都完全约束，不存在过定义或者欠定义的尺寸，符合三维建模的规范要求。圆弧面与相邻平面的交接位置采用了自然的棱边过渡，没有额外添加倒角或者圆角，保留了加工后的尖角特征，这也符合练习类模型的设计初衷，让建模者重点掌握基础特征的操作逻辑，而不是在细节修饰上花费过多精力。

从加工可行性角度来看，该零件的所有特征都可以通过三轴铣床完成加工，不需要五轴设备，圆弧面可以通过立铣刀走圆弧插补完成，通孔可以直接钻削加工，U型槽可以通过铣削逐层切除，底部的凸台结构只需要一次装夹就可以加工完成，所有加工面的可达性都较好，不存在倒扣或者无法进刀的结构，这也体现了设计与工艺结合的思路，避免出现建模完成却无法加工的问题。在实际的建模练习中，这类零件能够帮助设计者熟悉拉伸、切除、圆弧绘制、尺寸标注等基础操作，理解不同特征之间的父子关系，掌握基准选择对建模效率的影响，比如选择底面作为第一基准，就可以快速定位所有高度方向的尺寸，选择前端面作为长度方向基准，就可以直接标注出总长度、凸台位置、槽的位置等尺寸，减少尺寸换算的工作量。

这类结构虽然是练习用模型，但其涵盖的特征都是机械零部件中最常见的结构形式，掌握这类结构的建模方法，能够为后续设计复杂的工装夹具、设备机架、安装支座等零件打下坚实的基础，尤其是在特征顺序的安排上，合理的特征顺序能够减少建模步骤，方便后续的尺寸修改，比如如果先做通孔再做圆弧凹腔，就可能出现孔的边缘被圆弧面切除后出现破面的问题，而先做圆弧凹腔再打孔，就能够保证孔的完整性，这也是建模过程中需要注意的工艺逻辑问题。
