ANSI标准DN50凸面法兰连接结构设计

在工业管路系统的设计与搭建过程中，法兰是实现管段、阀门、泵体等设备可拆卸连接的核心承压部件，这款适配ANSI B16.5 Class150压力等级的DN50法兰，主要应用于低压给排水、常温工艺流体输送、常规化工介质传输等场景的管路对接作业，能够在150磅级的公称压力下，稳定实现管路的密封与力传递，避免介质在连接位置出现跑冒滴漏问题。从实际使用场景来看，这类法兰常被用在民用建筑供水干管、小型工业循环水系统、低压压缩空气管路的接驳位置，既可以实现同管径管道的直连，也能通过配对不同压力等级或通径的法兰，完成管路变径、设备进出口对接的安装需求，相比焊接式连接，法兰连接的可拆卸特性能够大幅降低后期管路检修、设备更换的作业难度，不需要对整段管路进行切割重焊，仅需拆卸连接螺栓即可完成局部构件的更换作业。

这款法兰的结构设计完全遵循美标法兰的尺寸规范，法兰外径设置为165mm，这个尺寸边界能够保证在配对安装时，两片法兰的密封面完全对齐，不会出现边缘错位导致的密封压合不均问题；法兰内径即管孔尺寸为62mm，刚好适配DN50公称通径的钢管外径，焊接时能够保证管段与法兰内孔的同轴度，避免通径位置出现台阶造成流体阻力增大、介质残留淤积的问题。法兰整体厚度为18mm，这个厚度是结合Class150压力等级下的承压强度计算得出的，既能够保证在1.6MPa以内的工作压力下法兰不会出现翘曲变形，也不会因为厚度过大造成材料浪费、安装空间占用过多的问题。螺栓孔分布的节圆直径也就是PCD值设置为125mm，沿法兰圆周均匀分布4个螺栓孔，单个螺栓孔直径为18mm，适配M16规格的连接螺栓，安装时螺栓能够顺利穿入孔位，均匀分布的螺栓孔可以保证拧紧螺栓时，密封面的压合力均匀传递到整片法兰的密封面上，避免局部压力不足导致的密封失效。

从设计思路来看，这款法兰采用了突面密封结构，密封面位置比法兰本体平面高出一定高度，安装时配合非金属垫片或者金属缠绕垫片，在螺栓预紧力的作用下，垫片会产生微小的弹性变形，填充密封面的微观不平度，实现管路的静密封。法兰盘与管段连接的位置设置了焊接坡口，现场安装时可以采用角焊缝或者对接焊缝的形式将法兰与管段牢固焊接在一起，焊缝位置的强度不低于管材本身的强度，能够承受管路运行过程中的轴向拉力、径向弯矩以及压力波动带来的载荷冲击。螺栓孔采用通孔设计，没有设置内螺纹，连接时采用穿装螺栓加螺母锁紧的形式，这种设计相比螺纹法兰，加工难度更低，安装容错率更高，即使现场安装时螺栓孔存在微小的角度偏差，也可以通过微调法兰的周向位置顺利穿入螺栓，不会出现螺纹错牙无法安装的问题。

在实际选型应用时，需要注意这款法兰的压力等级适配范围，不能用于超过Class150对应的工作压力的管路系统，否则可能出现法兰变形、螺栓断裂导致的介质泄漏事故。安装过程中需要保证两片对接法兰的平行度偏差在允许范围内，拧紧螺栓时要采用对角分次拧紧的方式，避免单次拧紧单个螺栓造成法兰偏斜、垫片压溃的问题。法兰的密封面在安装前需要检查是否有磕碰、划伤、锈蚀等缺陷，如果存在表面损伤需要先进行修磨处理，保证密封面的平面度和表面粗糙度符合密封要求，否则即使螺栓拧紧力矩达到要求，也可能因为密封面缺陷出现泄漏。另外，这款法兰的尺寸边界决定了其安装时需要预留足够的操作空间，螺栓穿装和拧紧作业需要预留扳手的操作空间，不能紧贴墙面或者其他设备安装，否则会导致后期检修时无法顺利拆卸螺栓。

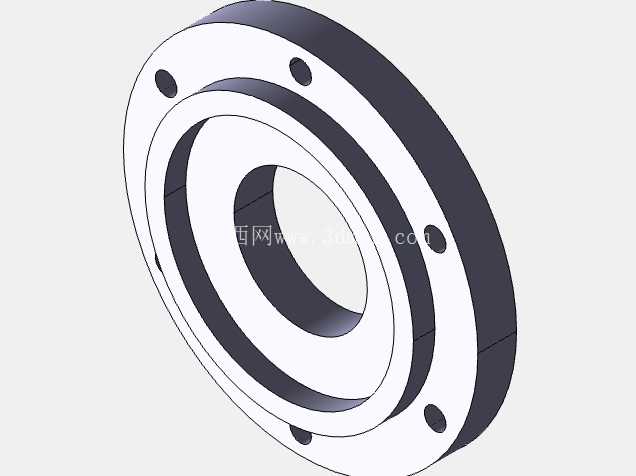

从建模逻辑来看，这款法兰的三维建模过程完全遵循实际加工的工艺顺序，先通过旋转特征生成法兰的本体基体，确定内外径、厚度的基础尺寸，再通过拉伸切除特征生成均匀分布的螺栓孔，最后对密封面、焊接坡口、边角位置进行倒角处理，避免尖锐边角造成安装划伤、应力集中的问题。建模过程中所有尺寸都严格对应标准规范的数值，没有随意更改尺寸公差和形位公差要求，生成的三维模型可以直接用于生成工程加工图纸，指导车间的车削、钻孔加工工序，也可以用于管路系统的装配干涉检查，在整体管路设计阶段提前验证法兰安装位置是否存在空间冲突，提前调整管路走向和安装位置，减少现场安装时的返工问题。
