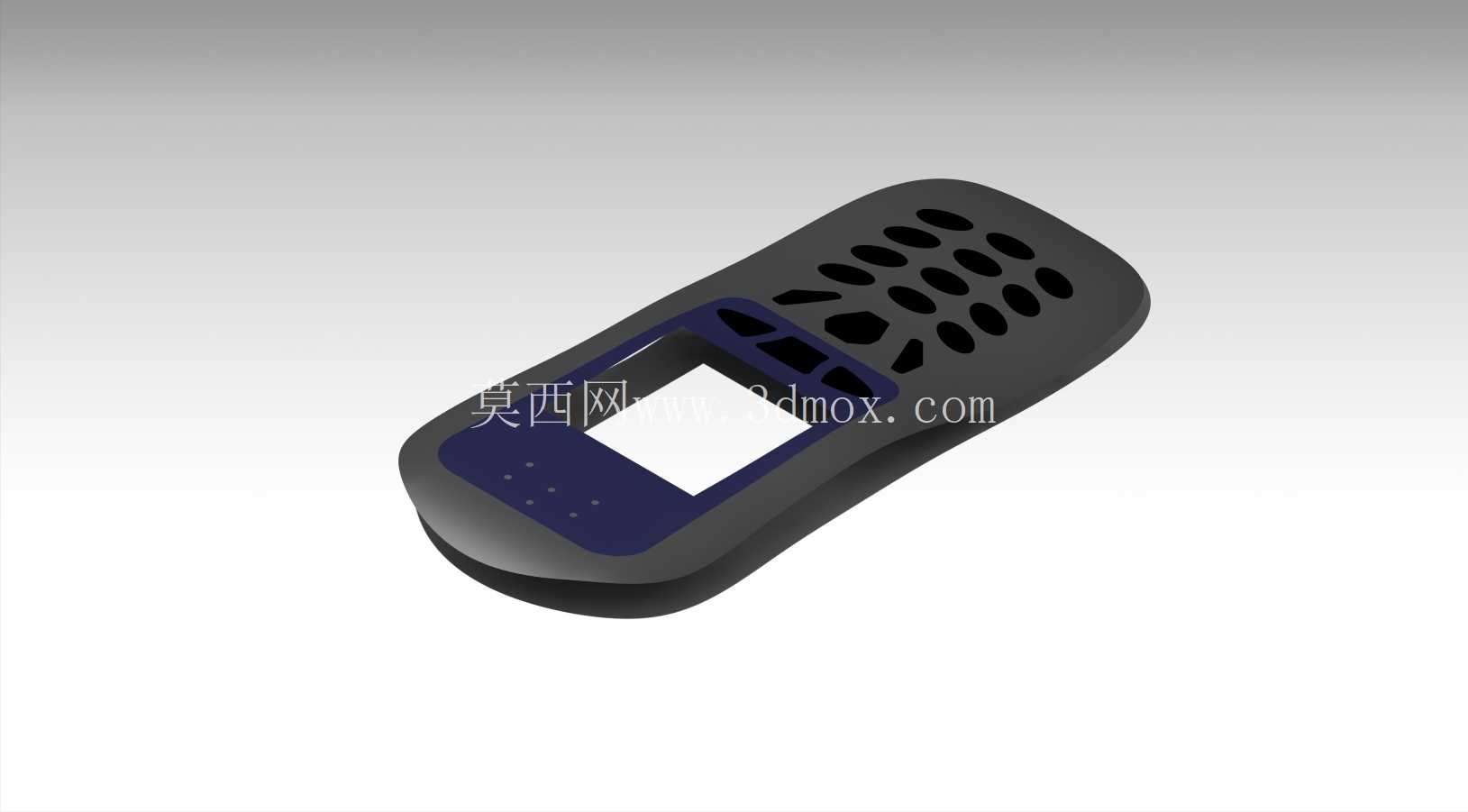

4s手机顶部外壳精密结构设计

这款手机顶部壳体属于消费电子通讯终端的外露结构件，日常使用中承担着多重实际功能，首先是作为手机顶部区域的防护屏障，覆盖内部主板顶端的射频天线模块、前置摄像头边缘组件、听筒上部固定位以及顶部降噪麦克风的拾音通道，避免日常使用过程中灰尘、汗液、飞溅液体侵入机身内部，同时为顶部外露的功能开孔提供精准的定位支撑。从实际应用场景来看，该壳体安装在手机整机的最上端位置，是用户日常握持手机时较少直接大面积接触、但跌落冲击时最先接触受力的边缘部位之一，因此结构设计上需要兼顾薄壁轻量化与抗冲击性能，同时要满足外观面的高光无痕注塑要求，避免出现熔接痕、缩印等外观缺陷。

设计过程中首先要匹配整机的堆叠边界，壳体的整体外形轮廓完全贴合手机中框顶端的弧形过渡曲线，壁厚控制在0.8mm到1.2mm之间，过厚会导致整机顶部尺寸超标，挤占内部天线的净空区域，影响射频信号的收发性能，过薄则会导致注塑成型时填充困难，同时跌落时容易出现开裂、崩边问题。壳体与中框的配合采用卡扣加定位柱的组合固定方式，周圈均匀分布3个直径0.6mm的定位柱，与中框上的定位孔间隙配合控制在0.05mm以内，保证装配后壳体与中框的断差小于0.1mm，避免出现刮手的凸起边缘；卡扣的扣合量设计为0.3mm，既保证装配后不会出现松脱异响，又能在售后拆机时不会因为扣合量过大导致卡扣断裂。

针对顶部的功能开孔，设计时需要严格匹配对应元器件的位置：降噪麦克风的拾音孔直径设计为0.3mm，孔位内侧做倒角处理，避免注塑时产生毛边堵塞拾音通道，同时孔位外侧与壳体外观面的衔接处做高光C角，避免开孔边缘的锐边在使用过程中磨损挂物；靠近机身侧边的天线溢出区域，壳体内侧预留0.2mm的背胶位，用于粘贴导电泡棉，既可以填充壳体与天线支架之间的间隙，防止壳体按压时出现形变异响，又能避免壳体塑料材质对天线信号造成不必要的遮挡衰减。

壳体的内侧设计有纵横分布的加强筋，筋位厚度控制在0.5mm，为壁厚的60%左右，避免筋位对应外观面出现缩痕，加强筋的走向顺着壳体的弧形轮廓分布，既可以提升壳体整体的抗形变能力，在手机顶部受到侧向挤压时不会出现明显的凹陷变形，又能作为内部柔性电路板的走线限位槽，固定顶部麦克风的连接排线，避免排线在机身内部晃动产生摩擦异响。在壳体与屏幕盖板的配合位置，设计有宽度0.4mm的密封胶槽，装配时打防水胶后可以实现IP54级别的防泼溅能力，满足日常使用中遇到小雨、手汗等场景的防护需求。

从材料选型的匹配性来看，该壳体的结构设计适配ABS加PC的混合注塑材料，这种材料兼具ABS的易加工流动性和PC的抗冲击韧性，能够满足薄壁注塑的填充要求，同时表面可以做高光喷涂或者UV镀膜处理，实现与机身中框一致的外观质感。设计时还考虑了注塑成型的工艺性，壳体的出模角度控制在1.5度以上，外观面不设置任何倒扣结构，内侧的卡扣位置采用斜顶出模，避免出现粘模、拉伤等成型缺陷，进胶点选择在壳体内侧的隐蔽位置，不会在外观面留下进胶痕迹，保证外观面的完整性。

实际装配过程中，该壳体需要先与顶部的天线支架、麦克风组件预装为小总成，再整体扣合到手机中框上，因此设计时在壳体内侧预留了工装定位的基准面，方便自动化装配线的吸盘取件和定位，装配公差累积控制在0.15mm以内，保证所有功能开孔与内部元器件的同轴度偏差不超过0.1mm，不会出现麦克风拾音孔偏移导致的拾音效果下降、或者装饰件偏心等外观问题。针对日常使用中容易出现的顶部跌落场景，壳体的两个上角位置做了局部加厚处理，加厚区域的壁厚达到1.5mm，同时内侧增加十字形加强筋，提升角落位置的抗冲击能力，跌落时能够将冲击力分散到中框的金属骨架上，避免壳体角落直接碎裂。
