直板按键手持通讯终端外壳结构设计

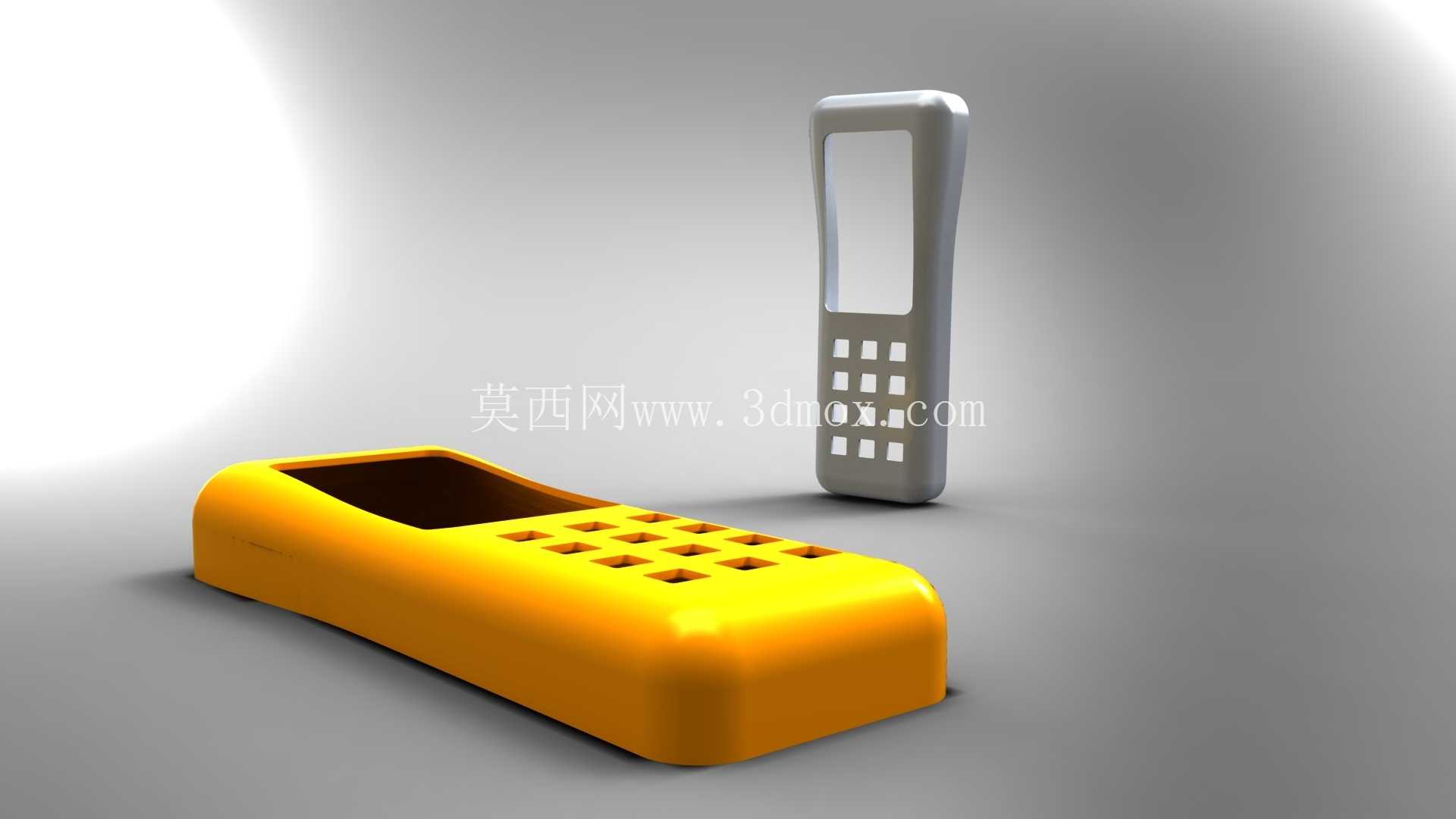

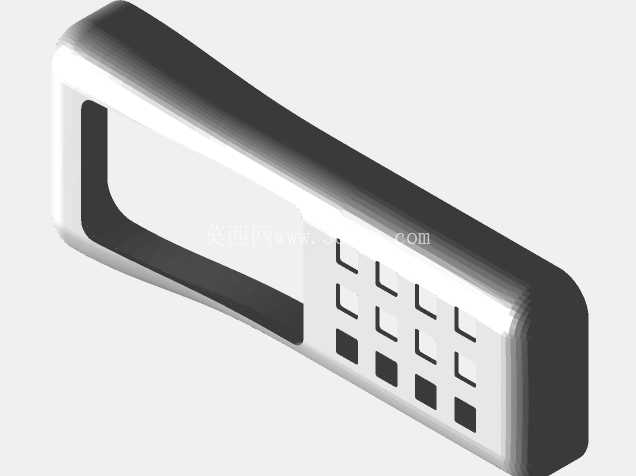

　　这款手持通讯终端的外壳结构，在设计之初就锚定了工业现场巡检、仓储调度、户外作业等高频手持使用场景，区别于消费级直板手机的轻薄化取向，整个壳体的结构冗余量完全围绕抗跌落、耐频繁握持摩擦的需求做匹配。从结构拆分来看，整套壳体分为前后两个装配主体，黄色前壳集成了按键避让槽与屏幕安装沉台，灰色后壳承担电池仓容纳与整机结构补强的作用，两个壳体的合模缝设置在机身侧棱偏后的位置，既避开了日常握持时手指频繁摩擦的区域，也能在装配时通过侧圈的卡扣结构实现无外露螺丝的紧固效果，减少日常使用中缝隙进灰、液体渗入的风险。

　　前壳的按键区域做了整面下沉0.8mm的凹槽设计，12枚按键的避让孔采用矩阵式排布，每一个按键孔的边缘都做了R0.3的圆角过渡，避免长期按压按键时孔壁锐边割伤按键硅胶层，同时凹槽的深度刚好可以让硅胶按键的顶面与壳体表面保持齐平，不会因为按键突出而在放置时被误触。屏幕安装区域的沉台深度为1.2mm，四周预留了0.5mm的双面胶粘贴位，屏幕装入后可以通过沉台的侧壁限制横向窜动，配合胶层实现屏幕与壳体的牢固粘接，屏幕区域的壳体边缘做了15度的斜角过渡，既可以在跌落时让冲击力顺着斜面分散，也能避免直角边缘硌手，提升长时间单手握持的舒适度。机身整体的长宽比控制在4.2:1，厚度方向做了四周圆弧收窄的处理，最厚处位于机身中部的电池仓位置，向上下两端逐渐收薄，握持时手掌的虎口位置刚好贴合机身中部的弧面，手指自然弯曲时可以刚好覆盖到按键区域，不需要刻意调整手姿就能完成按键操作。后壳的背部做了细微的磨砂纹理处理，摩擦系数比光面壳体提升40%左右，即使手上沾有少量汗液或者灰尘，也能保持稳定的握持力度，不会轻易滑落。

　　在安装边界的设计上，壳体内部的筋位布局完全围绕内部元器件的固定需求设置，电池仓的四周设置了4条高度2mm的限位筋，刚好卡住标准规格的锂电池组，避免电池在壳体内晃动；主板安装位预留了3个螺丝柱，柱高与主板厚度、屏蔽罩高度完全匹配，螺丝柱根部做了三角加强筋，避免多次拆装螺丝后柱体断裂。壳体的边角全部采用R5的大圆角设计，在1.2米高度自由跌落至水泥地面的模拟工况下，大圆角可以将接触瞬间的冲击力分散到更大的壳体面积上，避免应力集中导致壳体开裂。两个壳体的配合面设置了一圈宽度0.6mm的止口，装配时止口互相嵌入，既可以提升壳体的整体刚性，也能阻挡大部分飞溅的液体与灰尘进入设备内部，满足IP54级别的基础防护要求。

　　前壳的底部预留了挂绳孔的安装位，孔位做了内嵌式的金属衬套设计，避免挂绳长期拉扯导致塑料孔位开裂，适配工业场景下将设备挂在胸前、腰带上的使用需求。整个壳体的壁厚控制在1.8mm，筋位厚度控制在1.2mm，既避免了壁厚不均导致的注塑缩痕问题，也能在控制整体重量的前提下保证足够的结构强度，整机含内部元器件的重量控制在120g以内，长时间单手握持操作也不会产生明显的酸胀感。在按键区域的下方，预留了麦克风的拾音孔位，孔位采用斜向开孔的设计，避免灰尘直接通过孔洞进入机身内部，同时斜向的开孔可以让拾音方向刚好对准使用者的嘴部位置，提升嘈杂环境下的拾音清晰度。壳体的顶部预留了天线的穿出位，位处做了台阶式的密封槽，可以安装橡胶密封圈实现天线位置的密封，避免户外使用时雨水从天线缝隙渗入。
