挖掘机铲斗工作装置三维结构设计

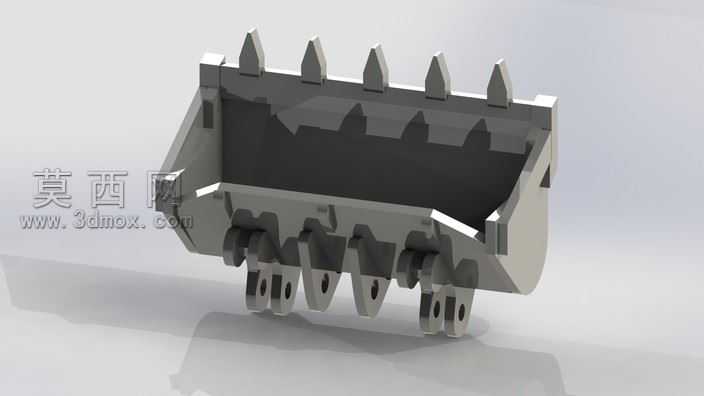

本作品为挖掘机前端作业属具铲斗的三维参数化设计模型，建模过程中严格遵循工程机械实际作业的结构比例与功能逻辑，首先通过草图绘制勾勒铲斗的整体轮廓，明确斗容、开口宽度、切削角等核心作业参数，再通过拉伸、放样、布尔运算等特征操作完成主体斗腔的构建，还原了铲斗弧形背板、侧刃板、斗底加强筋的曲面过渡形态，保证结构受力路径的合理性。模型完整还原了铲斗的全部功能结构：顶部等距排布的斗齿采用分体式装配结构，预留了斗齿销的安装定位孔，可实现磨损斗齿的单独更换，降低运维成本；斗齿根部设计了加厚的齿座结构，与斗唇焊接位置做了圆弧过渡处理，减少挖掘作业时的应力集中；斗体下部设置了多组铰接耳板，耳板上的同轴铰接孔严格按照同轴度公差要求建模，可直接与挖掘机斗杆、摇杆的铰接轴完成装配匹配，耳板周边添加了加强贴板结构，提升重载作业下的结构强度。材质渲染阶段，针对铲斗不同部位的材质特性做了区分设置：斗体主体采用高强度耐磨合金钢材质，赋予哑光磨砂的金属质感，还原钢材表面的细微纹理；斗齿部位采用更高硬度的耐磨合金材质，表面做了轻微的淬火硬化质感处理，边缘呈现出高硬度金属的冷冽光泽；铰接孔内壁添加了衬套材质的渲染效果，区分出耐磨衬套与基体的材质差异。设计过程中充分考虑铲斗的实际作业工况，在斗腔内部设计了导流弧形面，可减少挖掘时物料的粘附阻力，侧刃板向外延伸出防护边，既可以提升铲斗侧面的切削能力，也能保护斗体侧壁免受物料摩擦损伤，整体结构完全匹配真实挖掘机铲斗的生产制造与装配逻辑，可用于工程机械结构教学、虚拟装配仿真、作业工况模拟等场景，模型的各特征参数可编辑调整，能够适配不同吨位挖掘机的铲斗改型设计需求。
