工业用落地式手动摇臂清洗台结构设计

这款落地式手动清洗台的设计，最初是针对小型加工车间零散工件的间歇式清洗需求做的结构方案，区别于连续通过式的大型清洗线，它更适配小批量、多频次的工件预处理、工位间周转清洗场景，比如机加工工位旁的切屑冲洗、装配前的零件表面残液清理、维修工位的小型零部件除污，都能通过这类工位级清洗台完成，不需要占用大型设备的作业时间，也能避免工件周转到集中清洗区产生的搬运损耗。

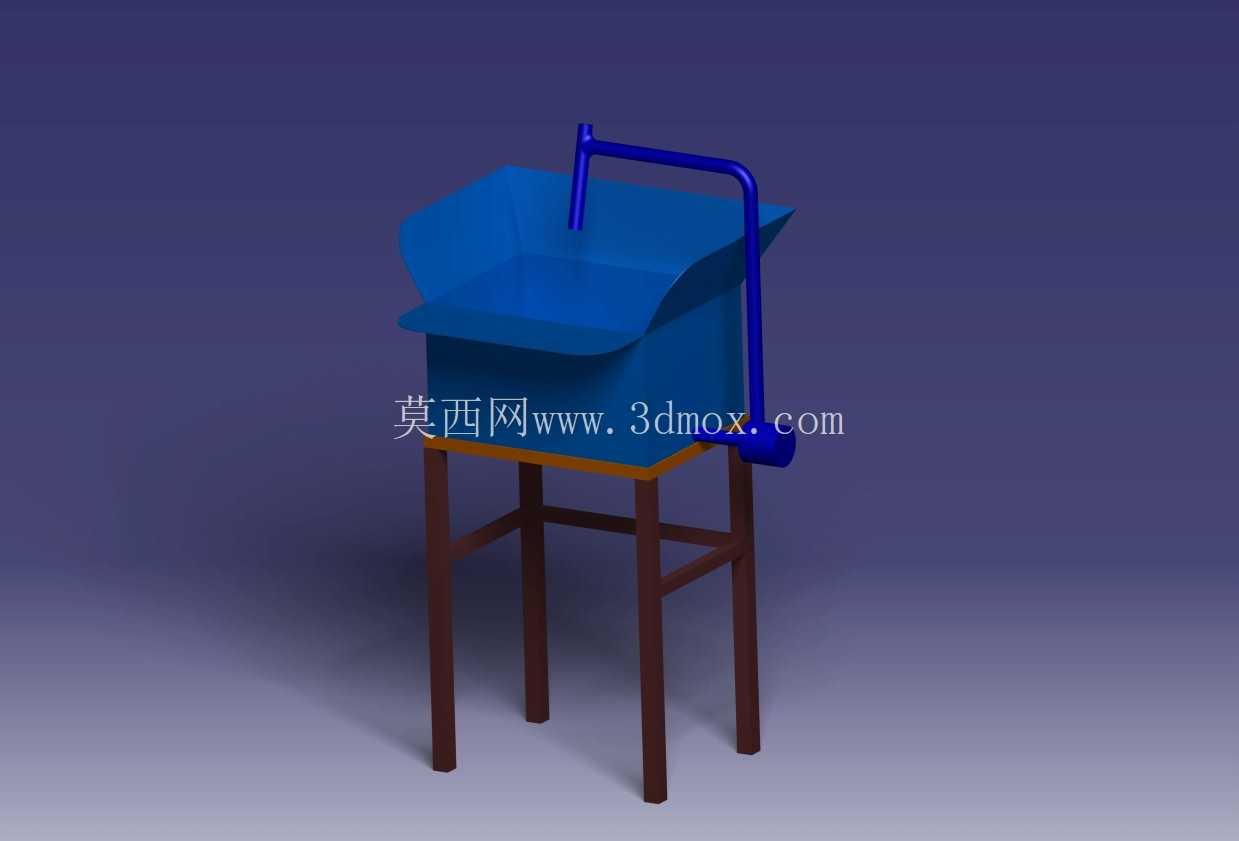

从功能结构上看，台体采用上宽下窄的斗式槽体设计，槽体上沿做了外翻的挡水边，能防止清洗过程中液体飞溅到工位地面，槽底向排水侧做了3度的倾斜坡度，清洗后的废液、携带的切屑或杂质能顺着坡度快速汇集到排水口，不会在槽内残留积渣，减少日常清理的工作量。槽体上方配置的手动摇臂出水结构，摇臂的转动范围覆盖整个槽体作业区域，操作人员可以根据工件摆放的位置调整出水方向，不需要反复挪动笨重工件就能完成全表面冲洗，摇臂的操作端做了球形握柄，握持施力的时候不会打滑，手动控制的出水方式也能在非冲洗时段及时断流，减少清洗介质的浪费。

支撑结构采用四腿落地式框架设计，四条支腿选用矩形截面型材制作，支腿之间设置了两层横拉筋，上层横拉筋在槽体下方150mm位置，直接承接槽体满载时的重量，避免槽体长期承重出现变形，下层横拉筋在支腿中下部，用来提升整个支架的抗扭刚度，就算操作人员倚靠槽体作业，或者放置较重工件时产生侧向力，整个台体也不会出现晃动感。支腿底部预留了安装孔位，可以通过膨胀螺栓直接固定在水泥地面上，也可以选配可调脚杯，适配地面不平整的车间环境，调整水平后保证槽体的排水坡度符合设计要求，不会出现积液死角。

设计过程中重点考虑了操作的人机工程尺寸，槽体的作业面高度设置在850mm，刚好适配成年操作人员站立作业的肘部高度，长时间操作不会出现腰部过度弯曲的疲劳感；槽体的内部净深度控制在280mm，既能容纳常规尺寸的小型工件，也不会因为槽体过深导致操作人员探身过多产生操作不便；摇臂的安装高度距离作业面320mm，出水端的活动范围最低点不会碰到放置在槽内的工件，最高点也不会超出操作人员抬手操作的舒适区间。安装边界上，整个清洗台的占地尺寸控制在700mm见方以内，不需要占用过大的工位面积，在设备布局紧张的小型车间里，也能灵活插空布置在机加工、装配、维修等需要清洗作业的工位旁，进出水接口都预留在台体后侧，对接车间的供水管网和排水管路时不需要额外改造台体结构，现场安装的适配性很强。

细节结构上，槽体的转角位置全部做了圆弧过渡处理，没有直角积渣的死角，日常清理的时候用毛刷就能快速扫净槽壁附着的杂物，不会出现残渣卡在转角位置长期锈蚀槽体的问题；摇臂的转动关节处设置了耐磨衬套，长期频繁转动也不会出现关节松旷、漏水的问题，衬套属于易损件，设计时做了快拆结构，后期维护不需要整体拆卸摇臂就能完成更换；支架的表面做了防锈涂装处理，就算长期处在潮湿、沾附清洗介质的作业环境里，也能保证结构的使用寿命，不会因为锈蚀出现支腿强度下降的问题。这类工位级清洗台的应用，能有效填补大型集中清洗设备覆盖不到的零散作业需求，减少工件周转的辅助时间，提升车间零散清洗作业的效率，结构上没有复杂的电控或传动部件，后期维护成本极低，非常适合小型加工车间、维修站点、装配工位的配套使用。
