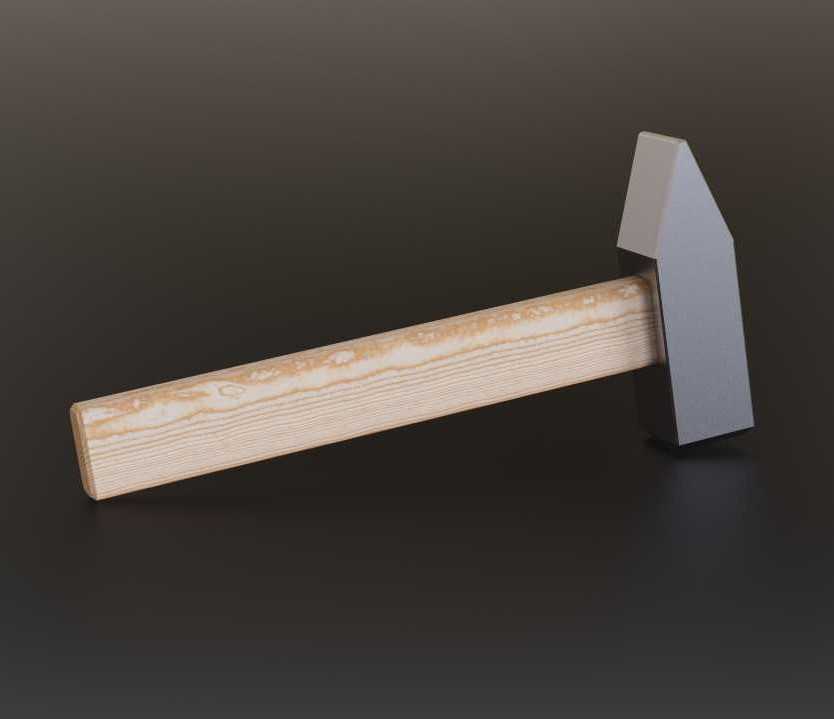

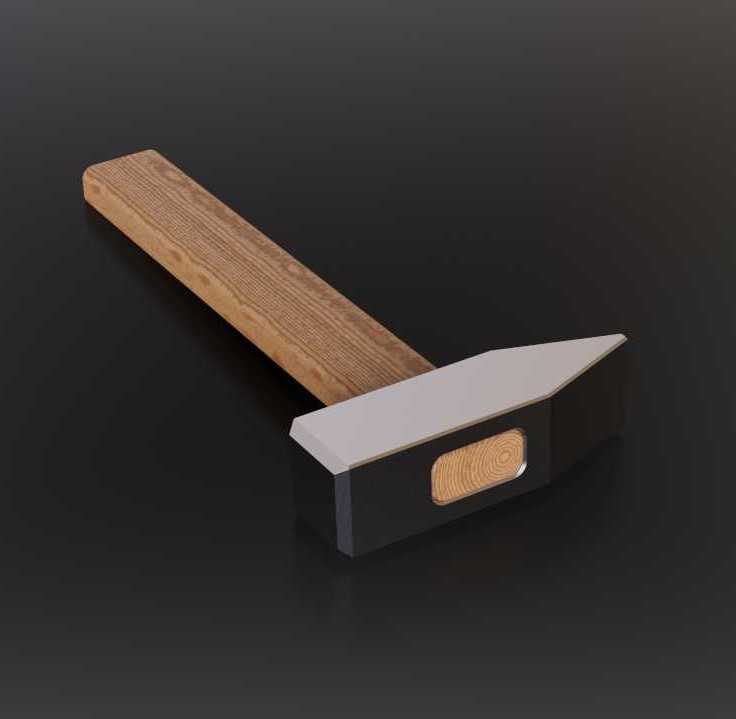

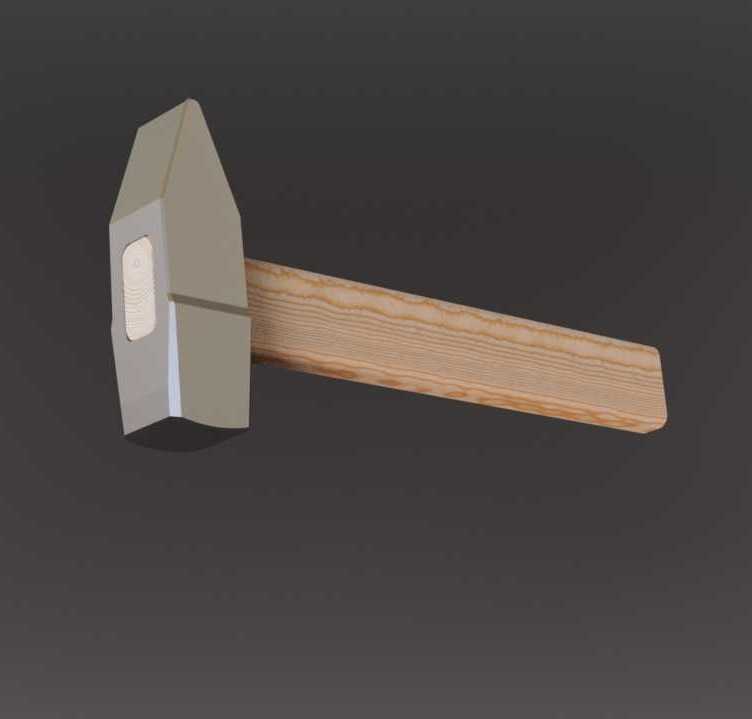

实木柄八角钳工敲击手锤结构设计

　　这款木柄手锤的三维结构设计，完全围绕一线装配、维修、金工场景的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际敲击作业的受力与操作逻辑。先从实际应用场景说起，这类手锤是设备装配工位、机修班组、钣金加工、木工粗加工场景里最常用的手持敲击工具，不管是敲击錾子进行金属切削、校正工件形变、打样冲眼标记，还是装配时敲击零件到位、拆卸时辅助松动过盈配合件，都需要依靠锤头的重量和挥锤的惯性输出稳定的敲击力，设计时首先要平衡锤头重量和握持手感的关系，过重的锤头长时间操作会造成手臂疲劳，过轻则无法输出足够的敲击动能，这款模型的锤头重量控制在1.5磅区间，适配绝大多数单人手持作业的力度需求。

　　从结构设计思路来看，锤头部分采用中碳钢锻造的实体结构，敲击端做了轻微的弧面凸起处理，避免平端面敲击时边缘崩缺，也能让敲击力更集中在接触点中心，减少敲击时的滑移风险；锤头的另一端是楔形劈面，可用于轻度的劈斩、撬动作业，两个功能端的过渡区域做了大圆角应力释放处理，避免热处理后应力集中导致的锤头开裂。锤头中心的安装孔采用上小下大的锥形结构，和木柄的装配锥度完全匹配，安装时从木柄的小头端穿入锤头，敲击木柄末端就能让锥面越锁越紧，同时木柄装入锤头的端部会开出楔形槽，打入金属楔子涨开木柄端部，彻底避免使用过程中锤头脱落的安全隐患，这部分的配合公差在建模时做了0.2mm的过盈量设计，既保证装配后的紧固性，也不会因为过盈量太大导致木柄装配时劈裂。

　　再看手柄部分的设计，采用硬质实木材质，纹理走向沿手柄长度方向排布，保证抗弯强度，手柄的截面不是正圆形，而是靠近锤头的位置较粗，向握持端逐渐收窄，握持区域做了符合人体手掌弧度的椭圆截面，贴合掌心的自然弯曲形态，减少挥锤时的硌手感，手柄末端做了轻微的膨大处理，防止手上沾油时操作手锤滑脱。外形尺寸方面，锤头总长度120mm，最大截面宽度42mm，木柄总长度320mm，安装完成后整体重心位于锤头距离木柄端面三分之一的位置，这个重心位置能让操作者挥锤时用最小的手腕力量获得最大的敲击动能，减少长时间作业的肌肉劳损。

　　安装边界上，锤头和木柄的装配不需要额外的紧固件，完全依靠锥面配合和木楔涨紧实现固定，日常维护只需要定期检查木楔是否松动、木柄是否有裂纹即可，更换木柄时只需要从锤头小孔端反向敲击旧木柄就能拆卸，配件通用性极强，市面上同规格的标准锤柄都可以直接替换。建模时对锤头的边缘做了0.5mm的倒角处理，避免锐边割手，木柄的所有棱边都做了圆弧过渡，握持时不会有尖锐的棱角压迫手掌皮肤。另外在锤头和木柄的贴合端面，设计了一圈微小的沉台，能让木柄端面完全贴合锤头的安装面，避免使用过程中木屑进入配合间隙导致松动。

　　从实际使用的受力角度分析，挥锤时的冲击力会沿着锤头中心轴线传递到木柄，锥形安装孔的结构能让冲击力均匀分散在整个配合锥面上，不会出现应力集中点，木柄的纤维方向和受力方向一致，能承受最大的冲击载荷，不会轻易断裂。锤头的两个工作端面都做了淬火硬化处理的区域标注，建模时区分了硬化区和基体的材质区域，硬化层深度控制在5-8mm，既保证工作面的硬度耐磨，又能让锤头芯部保持足够的韧性，避免敲击时锤头碎裂飞溅。
