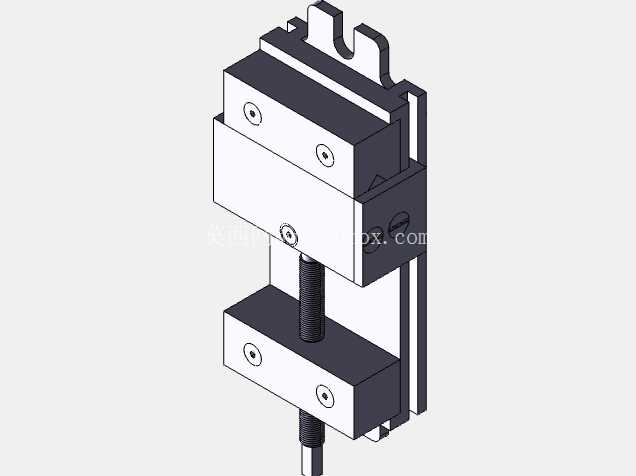

机加工用精密机器虎钳夹持组件结构

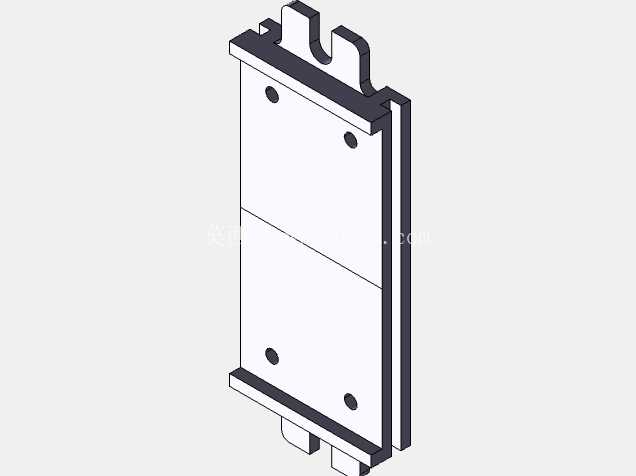

在铣削、钻孔、磨削这类常规机加工场景里，工件装夹的可靠性直接决定了最终加工精度，这套虎钳组件正是为解决通用装夹场景下的重复定位精度问题设计的。从结构来看，固定钳体部分采用了对称式安装孔布局，四个沉头安装孔分别布置在钳身的四个角位，孔位间距匹配标准机床工作台的T型槽间距，安装时可以直接通过T型螺栓完成固定，不需要额外制作转接板，能有效减少安装环节的累计误差。钳身的导向面采用了一体式加工的直边导轨结构，活动钳身沿着固定钳身的导向面做直线往复运动，导向面的配合间隙控制在0.02mm以内，既保证了活动钳身移动的顺畅性，又能避免装夹时出现钳口上翘的问题。

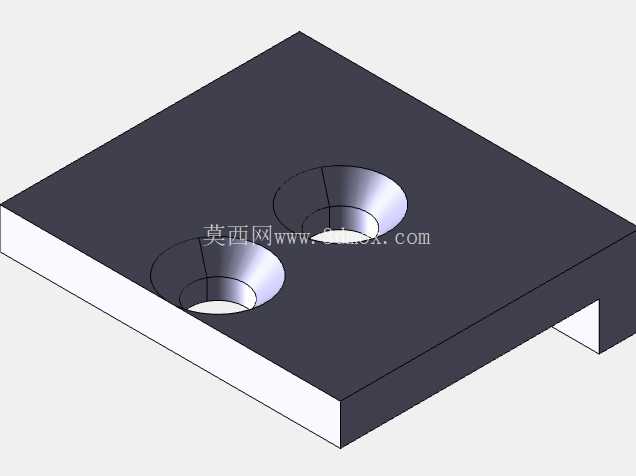

钳口部分做了可拆卸式设计，钳口板通过两个内六角螺钉固定在钳身的安装槽内，当钳口出现磨损或者需要适配特殊工件装夹时，可以快速更换不同齿形或者材质的钳口板，不需要整体更换钳身，能有效降低工装维护成本。固定钳身的顶部设置了两个定位凸台，这两个凸台的作用是在安装定制钳口或者软钳口时做定位基准，保证更换后的钳口与钳身导向面的平行度，避免每次更换钳口后都需要重新打表找正。

从实际使用场景出发，这套虎钳组件的夹持行程覆盖了常规小型精密零件的装夹需求，钳身的整体高度经过优化，在保证结构刚性的前提下，尽可能降低了装夹后的工件重心，避免铣削加工时因为工件悬伸过高产生振刀。钳身底部做了平整的安装基准面，平面度控制在0.01mm以内，安装到机床工作台时，只需要轻轻推靠到工作台的定位靠块上就能完成初步定位，大幅缩短装夹准备时间。

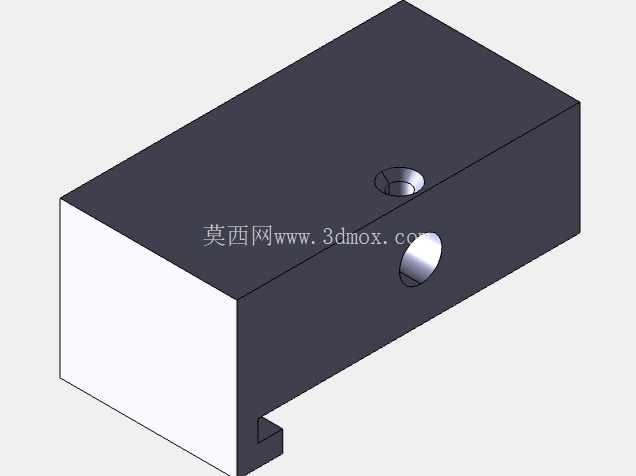

设计过程中重点考虑了受力变形的问题，钳身的壁厚做了均匀化处理，在受力集中的钳口根部位置做了加厚过渡，避免夹紧力过大时钳身出现开口变形。活动钳身的驱动螺母安装位采用了嵌入式结构，螺母与钳身的配合面做了销钉定位，保证丝杆传动的同轴度，减少传动过程中的卡滞感。整套组件的所有棱角位置都做了倒角处理，既避免了安装使用过程中的锐边划伤，也能消除热处理环节的应力集中问题，提升零件的长期使用寿命。

在实际生产线应用中，这类虎钳既可以单独安装在小型台钻、铣床上做单工位装夹，也可以多台并排安装在CNC加工中心的工作台上，配合机械手完成自动上下料的批量加工。针对不同材质的工件装夹，只需要更换对应材质的钳口板：装夹硬质合金工件时可以更换淬火硬化的钢质钳口，装夹铝件、铜件这类软质工件时可以更换铜质或者尼龙材质的软钳口，避免夹伤工件表面。钳身侧面预留了定位键安装槽，可以加装标准定位键，实现多台虎钳在工作台上的快速定位，保证每台虎钳的定位基准统一，减少批量加工时的工件坐标系找正时间。

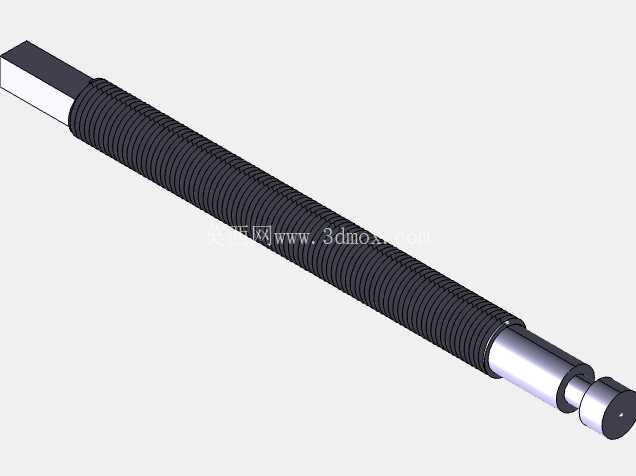

从安装边界来看，钳身的整体宽度控制在窄型设计范畴，不会占用过多工作台面空间，多台并排安装时相邻虎钳之间不会出现干涉，预留的操作空间足够完成工件装拆和螺栓紧固操作。丝杆的端部采用了标准方头设计，可以配合普通扳手或者加力杆完成夹紧操作，不需要定制专用的操作工具，车间日常使用的通用工具就能完成所有操作和维护。
